Анализаторы калибровочные Citrex H4
| Номер в ГРСИ РФ: | 54548-13 |
|---|---|
| Производитель / заявитель: | Фирма "Imtmedical AG", Швейцария |
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 54548-13 |
| Действует | по 31.07.2024 |
| Наименование | Анализаторы калибровочные |
| Модель | Citrex H4 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 14abfc64-ab95-f739-711c-91d2da6502a7 |
| Год регистрации | 2013 |
| Общие данные | |
|---|---|
| Год регистрации | 2013 |
| Страна-производитель | Швейцария |
| Информация о сертификате | |
| Срок действия сертификата | 16.08.2018 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 921 п. 02 от 16.08.2013 |
Производитель / Заявитель
Фирма "IMT Analytics AG", ШВЕЙЦАРИЯ
Швейцария
Поверка
| Методика поверки / информация о поверке | МП 545448-13 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 680 (88%) |
| Неуспешных поверок (СИ непригодно) | 95 (12 %) |
| Актуальность информации | 30.12.2025 |
Поверители
Скачать
|
54548-13: Описание типа
2021-54548-13-1.pdf
|
Скачать | 470.3 КБ | |
|
54548-13: Методика поверки
2021-mp54548-13.pdf
|
Скачать | 448.7 КБ |
Описание типа
Назначение
Анализаторы калибровочные Citrex Н4 (далее анализаторы) предназначены для измерений давления, расхода, объема, объемной доли кислорода, атмосферного давления и температуры при тестировании, калибровке и проверки основных функций применяемых в медицине аппаратов ингаляционного наркоза и искусственной вентиляции легких.
Внесенные изменения в описание типа распространяются на раннее выпущенные анализаторы.
Описание
Принцип действия анализаторов основан на преобразовании сигнала измеряемой величины, поступающего в измерительный преобразователь, в выходной сигнал, пропорциональный измеряемой величине. Для каждой измеряемой величины в анализаторах доступен выбор единиц измерения.
Анализаторы представляют собой портативные приборы со специальными режимами для измерения параметров работы аппаратов ингаляционного наркоза и искусственной вентиляции легких (далее аппараты ИН и ИВЛ).
Установка режимов и параметров работы анализаторов осуществляется с помощью кнопок на лицевой панели модуля управления и индикации и нажатием на активные области сенсорного дисплея. Результаты измерений и параметры режимов работы выводятся на дисплей анализатора.
Для измерения параметров работы аппаратов ИН и ИВЛ анализаторы подключаются к тестовому легкому и аппаратам ИН и ИВЛ с помощью комплекта принадлежностей.
Для измерения давления, воспроизводимого аппаратами ИН и ИВЛ, анализаторы через канал потока или разъем высокого давления, расположенные на его задней панели, подключаются к тестовому легкому и аппаратам ИН и ИВЛ.
Измерение расхода и объема, воспроизводимых аппаратами ИН и ИВЛ, осуществляется при подключении анализаторов через канал потока к тестовому легкому и аппаратам ИН и ИВЛ.
Измерение объемной доли кислорода в среде, воспроизводимой аппаратами ИН и ИВЛ, выполняется с помощью датчика кислорода, подключаемого к измерительной ячейке на верхней панели анализаторов.
При тестировании, калибровке и проверки работы аппаратов ИН и ИВЛ анализаторы непрерывно измеряют атмосферное давление и температуру с помощью встроенных датчиков атмосферного давления и температуры.
Общий вид анализатора представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

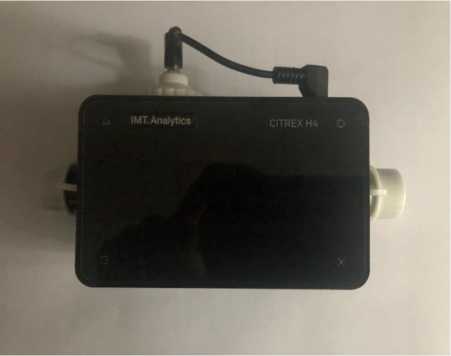

Рисунок 1 - Общий вид анализатора

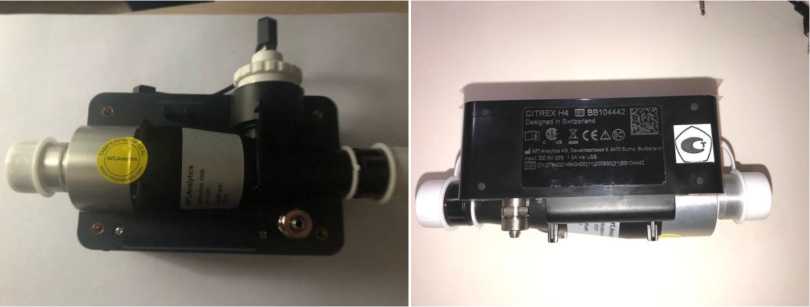

Рисунок 2 - Схема пломбирования от несанкционированного доступа, обозначение места
нанесения знака поверки
Программное обеспечение
Для связи с компьютером и печати данных результатов измерений используются карта microSD, интерфейсы аналогового выхода, RS-232, USB, Ethernet.
Анализаторы имеют встроенное программное обеспечение (ПО), которое идентифицируется путем вывода на дисплей информационного экрана номера версии ПО.
Уровень защиты встроенного программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
CITREX Н4 |
|
Номер версии (идентификационный номер) ПО |
не ниже 3.1.000 |
|
Цифровой идентификатор ПО |
8a2214210c31880755d768a02b9ab9f2102a188c |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон показаний низкого давления, кПа |
от -5 до +15 |
|
Пределы допускаемой погрешности при измерении низкого давления: абсолютной в диапазоне давления от минус 1,5 до плюс 1,5 кПа, кПа приведенной в диапазонах давления от минус 5,0 до минус 1,5 кПа и от 1,5 до 15,0 кПа, % |
±0,01 ±0,5 |
|
Диапазон показаний высокого давления, кПа |
от 0 до 1000 |
|
Пределы допускаемой погрешности при измерении высокого давления: абсолютной в диапазоне давлений от 0 до 100 кПа, кПа приведенной в диапазоне давления от 100 до 1000 кПа, % |
±1 ±1 |
|
Диапазон показаний расхода, дм3/мин |
от -300 до +300 |
|
Пределы допускаемой погрешности при измерении расхода: абсолютной в диапазоне расхода от минус 5 до плюс 5 дм3/мин, дм3/мин приведенной в диапазоне расхода от минус 300 до минус 5 дм3/мин и от 5 до 300 дм3/мин, % |
±0,02 ±1 |
|
Диапазон показаний объема, дм3 |
от -10 до +10 |
|
Пределы допускаемой погрешности при измерении объема: абсолютной в диапазоне объема от минус 1 до плюс 1 дм3, дм3 относительной в диапазоне объема от минус 10 до минус 1 дм3 и от 1 до 10 дм3, % |
±0,02 ±2 |
|
Диапазон показаний объемной доли кислорода, % |
от 0 до 100 |
|
Пределы допускаемой приведенной погрешности при измерении объемной доли кислорода, % |
±1 |
|
Диапазон показаний атмосферного давления, кПа |
от 80 до 120 |
|
Пределы допускаемой приведенной погрешности при измерении атмосферного давления, % |
±1 |
|
Диапазон показаний температуры, °С |
от 0 до 50 |
|
Пределы допускаемой абсолютной погрешности при измерении температуры, °С |
±0,5 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: | |
|
напряжение переменного тока, В |
от 100 до 240 |
|
частота переменного тока, Гц |
от 50 до 60 |
|
Габаритные размеры, мм, не более | |
|
высота |
70 |
|
ширина |
60 |
|
длина |
114 |
|
Масса, кг, не более |
0,4 |
|
Условия эксплуатации: | |
|
температура окружающего воздуха, 0С |
20±5 |
|
относительная влажность, % |
60±20 |
|
атмосферное давление, кПа |
101,3±4,0 |
|
Максимальный срок службы, лет |
10 |
Знак утверждения типа
наносится на нижнюю панель корпуса анализатора в виде наклейки.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт. |
|
Анализатор калибровочный Citrex Н4 |
- |
1 |
|
Датчик кислорода |
- |
1 |
|
Кабель датчика кислорода |
- |
1 |
|
Заглушка кислородной ячейки |
- |
1 |
|
Бактериальный фильтр |
- |
1 |
|
Трубка подачи алюминиевая |
- |
1 |
|
Набор адаптеров (11 предметов) |
- |
1 |
|
Трубка силиконовая |
- |
1 |
|
Сетевой адаптер |
- |
1 |
|
Вилка сетевого адаптера |
- |
1 |
|
Набор MicroSD 4GB multi |
- |
1 |
|
Кабель USB |
- |
1 |
|
Тестовое легкое Easy Lung |
- |
1 |
|
Сумка для переноски и хранения |
- |
1 |
|
Инструкция по эксплуатации Citrex Н4 |
- |
1 |
Сведения о методах измерений
приведены в разделе 15 инструкции по эксплуатации «Анализатора калибровочного Citrex Н4».
Нормативные документы
Приказ Росстандарта от 29.12.2018г. № 2825 Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа.
