Датчики силы НТ 051
| Номер в ГРСИ РФ: | 54660-13 |
|---|---|
| Производитель / заявитель: | ОАО "НИИ физических измерений" (НИИФИ), г.Пенза |
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 54660-13 |
| Действует | по 13.07.2029 |
| Наименование | Датчики силы |
| Модель | НТ 051 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 908a1ff3-8a4a-d95b-a054-2bb8a54c7f8d |
| Год регистрации | 2013 |
| Общие данные | |
|---|---|
| Год регистрации | 2013 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | 23.08.2018 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 953 п. 50 от 23.08.2013 |
Производитель / Заявитель
Акционерное общество "Научно-исследовательский институт физических измерений" (АО "НИИФИ"), г. Пенза
Россия
Поверка
| Методика поверки / информация о поверке | МДАИ.404179.037МП |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 52 (98%) |
| Неуспешных поверок (СИ непригодно) | 1 (2 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
54660-13: Описание типа
2023-54660-13.pdf
|
Скачать | 335.1 КБ | |
|
54660-13: Методика поверки
2022-mp54660-13.pdf
|
Скачать | 495.2 КБ |
Описание типа
Назначение
Датчики силы НТ 051 (далее - датчики) предназначены для измерения сжимающих усилий и преобразования их в электрический сигнал.
Описание
Основным узлом датчика является чувствительный элемент (ЧЭ), состоящий из элемента упругого, выполненного в виде полого цилиндра, на рабочей поверхности которого крепятся тензорезисторы. От механических повреждений ЧЭ защищен кожухом. Передача усилия сжатия на датчик осуществляется через силовводящий узел, конструктивно выполненный в виде подушки и переходника. Для крепления на объекте датчик имеет в основании выступ с наружной резьбой M30-8g.
Тензорезисторы смонтированы в две независимые мостовые схемы Уитстона. Для подачи питания и съема выходного сигнала каждая мостовая схема имеет разъем 2РМТ14Б4Ш1В1В ГЕО.364.126 ТУ, которые крепятся к основанию датчика с помощью винтов. Датчик имеет элементы балансировки мостовых схем, резисторы температурной компенсации нуля и чувствительности.
При приложении к датчику усилия сжатия происходит деформация рабочей части упругого элемента. Деформация воспринимается тензорезисторами мостовых схем, в результате чего изменяется их электрическое сопротивление, что приводит к изменению выходного сигнала. По величине выходного сигнала определяется величина прикладываемого усилия к датчику.
Питание мостовых схем датчика осуществляется напряжением (5±0,5) В постоянного тока.
Общий вид датчика НТ 051 с указанием мест нанесения заводского номера, маркировки и пломбировки приведен на рисунке 1, габаритные и установочные размеры - на рисунке 2. Маркировка датчика и заводской номер в формате № (числовой) наносится на корпус датчика методом лазерной гравировки.
Нанесение знака поверки на датчик не предусмотрено.
Место нанесения заводского номера и маркировки
Место пломбировки

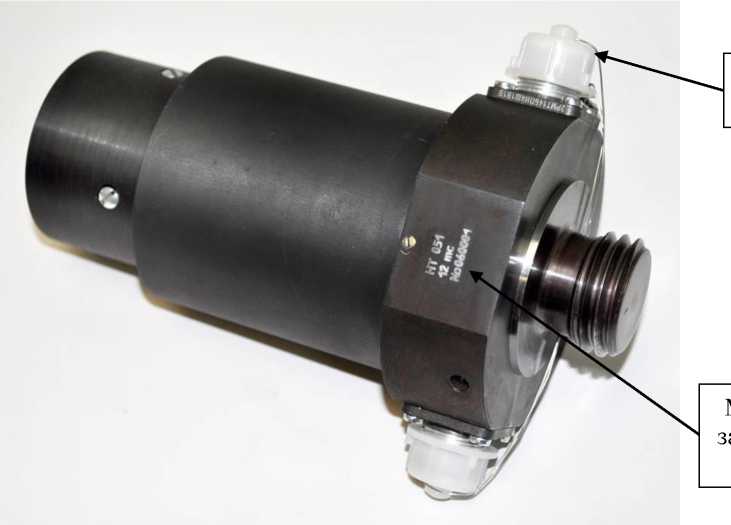

Рисунок 1 - Общий вид датчика НТ 051 с указанием мест нанесения заводского номера, маркировки и пломбировки

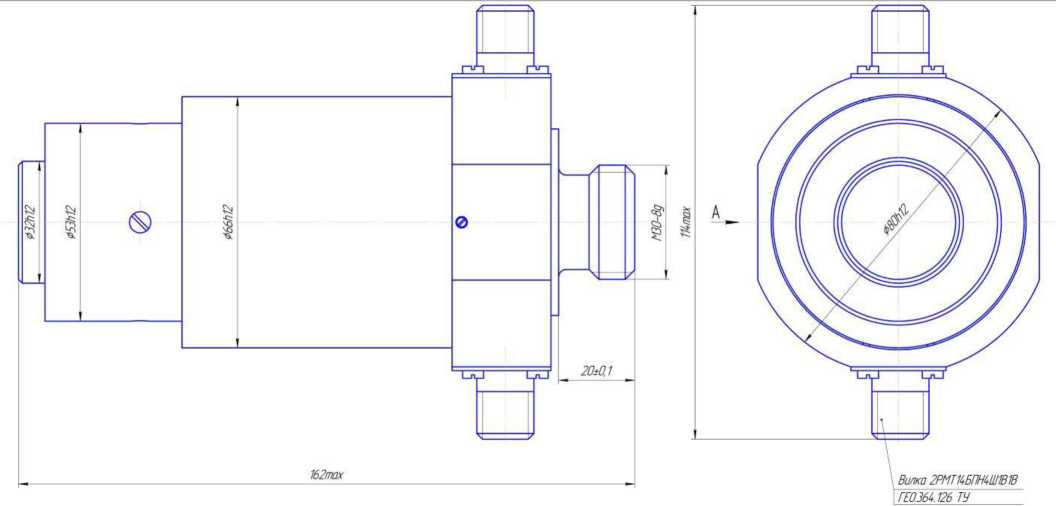

Рисунок 2 - Габаритно-установочные размеры датчика НТ 0 51
Технические характеристики
Таблица 1
|
Наименование характеристики |
Значение |
|
Диапазоны измерений, кН (тс) |
от 0 до 117,6 (от 0 до 12) |
|
Электрическое сопротивление изоляции в нормальных климатических условиях*, МОм, не менее |
100 |
|
Входное сопротивление мостовых схем, Ом |
от 719 до 761 |
|
Выходное сопротивление мостовых схем, Ом |
от 679 до 721 |
|
Начальный коэффициент передачи (НКП), мВ/В |
от -0,125 до 0,125 |
|
Рабочий коэффициент передачи (РКП) при номинальной нагрузке Рном = 117,6 (12 тс), мВ/В |
от 1,25 до 1, 75 |
|
Категория точности по ГОСТ 28836 |
0,25 |
|
Температура окружающей среды, °С |
от -40 до +40 |
|
Габаритные и установочные размеры, мм, не более |
162x114, МЗО - 8g |
|
Масса, кг, не более |
4,5 |
|
Напряжение питания постоянного тока, В |
5±0,5 |
|
* Нормальные климатические условия, характеризуются: - температурой воздуха от +15 °С до +35 °С; - относительной влажностью воздуха от 45 % до 75 %; - атмосферным давлением от 86 до 106 кПа (от 645 до 795 мм рт.ст.). Примечание - При температуре воздуха выше +30 °С относительная влажность не должна превышать 70 %. | |
Знак утверждения типа
наносится типографским способом на титульные листы эксплуатационной документации, нанесение знака утверждения типа на датчик не предусмотрено.
Комплектность
Таблица 2
|
Наименование |
Обозначение |
Количество |
|
Датчик силы |
НТ 051 |
1 шт. |
|
Формуляр |
СДАИ.404179.037 ФО |
1 экз. |
|
Руководство по эксплуатации |
СДАИ.404179.037 РЭ |
1 экз. |
|
Примечание - Руководство по эксплуатации поставляется с первой партией датчиков, отправляемых в один адрес, далее при корректировке документа и по требованию потребителя. | ||
Сведения о методах измерений
приведены в разделе «Проверка технического состояния, измерение параметров» руководства по эксплуатации СДАИ.404179.037 РЭ.
Нормативные документы
Датчик силы НТ 051. Технические условия СДАИ.404179.037ТУ.
