Преобразователи вихретоковые WW 018
| Номер в ГРСИ РФ: | 54743-13 |
|---|---|
| Производитель / заявитель: | Фирма "Vibro-Meter S.A.", Швейцария |
|
54743-13: Описание типа
2013-54743-13.pdf
|
Скачать | 105.8 КБ |
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 54743-13 | |||||||||
| Наименование | Преобразователи вихретоковые | |||||||||
| Модель | WW 018 | |||||||||
| Характер производства | Единичное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 835e3ef2-9ca7-4232-6038-1133a5bd3b07 | |||||||||
| Испытания |
|
|||||||||
| Год регистрации | 2013 | |||||||||
| Общие данные | |
|---|---|
| Год регистрации | 2013 |
| Страна-производитель | Германия |
| Информация о сертификате | |
| Срок действия сертификата | .. |
| Тип сертификата (C - серия/E - партия) | E |
| Дата протокола | Приказ 968 п. 70 от 23.08.2013 |
Производитель / Заявитель
Фирма "Vibro-Meter GmbН", ГЕРМАНИЯ
Германия
Поверка
| Методика поверки / информация о поверке | ГОСТ Р 8.669-2009 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 8 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
54743-13: Описание типа
2013-54743-13.pdf
|
Скачать | 105.8 КБ |
Описание типа
Назначение
Преобразователи вихретоковые WW 018 (далее преобразователи) предназначены для измерений радиальных и осевых перемещений валов на ОАО «Мосэнерго» филиал ТЭЦ-16.
Описание
Принцип действия преобразователей основан на взаимодействии электромагнитного поля, создаваемого датчиком, с электромагнитным полем вихревых токов, наводимых в электропроводящем объекте измерения (роторе). Изменение расстояния в процессе перемещения контролируемого объекта приводит к пропорциональному изменению выходного напряжения или тока (в зависимости от конструкции). Измерение виброперемещения происходит без механического контакта преобразователя с контролируемым объектом.
Преобразователи вихретоковые WW 018 являются преобразователями параметрического типа и могут работать, начиная с частоты, равной нулю.
Калибровочная характеристика преобразователя зависит от материала ротора.
Преобразователи вихретоковые WW 018 работают совместно с трансмиттерами TWW 103, преобразующими сигнал от преобразователей в унифицированный токовый сигнал. Для питания преобразователей используется питание от внешних источников.

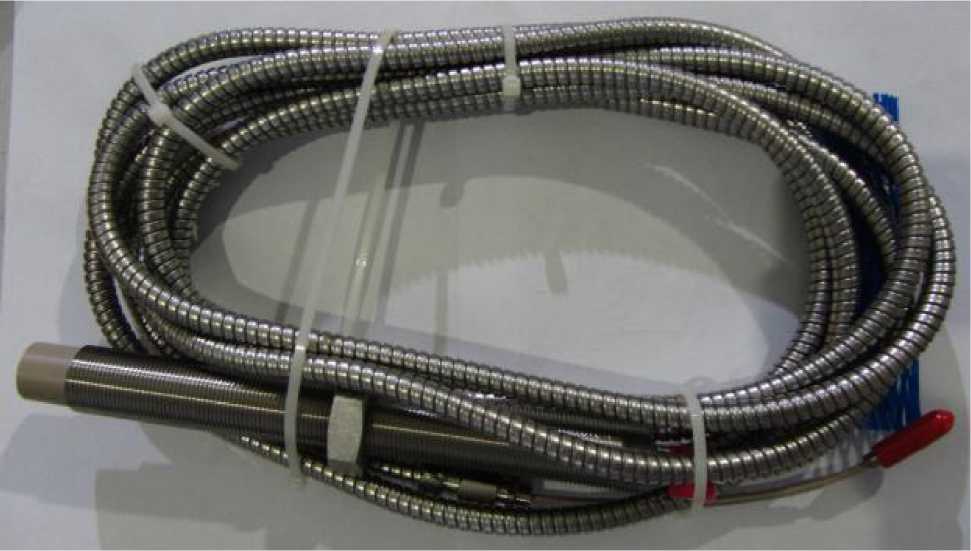

Внешний вид преобразователей, приведен на рисунке 1.
Рис. 1
Технические характеристики
|
Диапазон измерения перемещения, мм |
от 2 до 12 |
|
Номинальный коэффициент преобразования, мА/мм |
1,6 |
|
Отклонение коэффициента преобразования от номинального значения в рабочем диапазоне температур, %, не более |
± 2 |
|
Выходной сигнал, мА |
от 4 до 20 |
|
Напряжение питания (пост.), В |
24 |
|
Диапазон рабочих температур, оС, не более |
от -20 до 145 |
|
Габаритные размеры (диаметр х высота), мм, не более |
24 х 250 |
|
Длина соединительного кабеля, м, не более |
5 |
|
Масса, г, не более |
50 |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта методом печати или наклейки.
Комплектность
Преобразователи вихретоковые зав. № 09.1412 и № 09.1417 2 шт.
с трансмиттерами зав. № 09.1423 и № 09.1424
Паспорт 2 экз.
Поверка
осуществляется по документу ГОСТ Р 8.669-2009 «Виброметры с пьезоэлектрическими, индукционными и вихретоковыми вибропреобразователями. Методика поверки».
Основные средства поверки:
- головка микрометрическая 350-271-10 (г/р № 33793-07);
- мультиметр цифровой Agilent 34401А (г/р № 33921-07).
Сведения о методиках (методах) измерений приведены в паспорте на вибропреобразователь.
Нормативные документы
1. МИ 2070-90 Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот 340-1 +2^104 Гц.
2. ГОСТ ИСО 10817-1-2002 «Вибрация. Системы измерений вибрации вращающихся валов. Часть 1. Устройства для снятия сигналов относительной и абсолютной вибрации».
2. Техническая документация фирмы.
Рекомендации к применению
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта, находящегося на территории ОАО «Мосэнерго» филиал ТЭЦ-16 (г. Москва).
