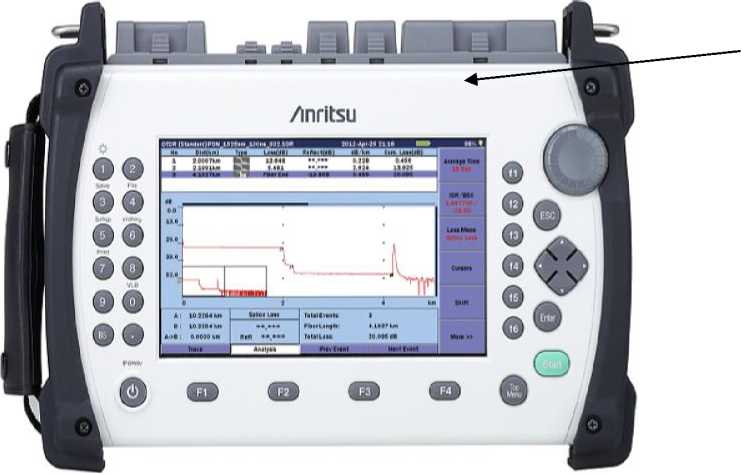

Рефлектометры оптические MT9083A2, MT9083B2, MT9083C2

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

МТ9083х2 Install vXXX

Номер версии (идентификационный номер) ПО

1.04 и выше

Цифровой идентификатор ПО

-

Наименование характеристики

Значение

Модель

МТ9083А2-055

МТ9083А2-057

МТ9083А2-073

МТ9083А2-063

Тип волокна

Одномодовое (SMF) 10/125 мкм

Многомодовое (MMF) 62.5/125 мкм

Рабочие длины волн, нм

1310±25/

1550±25/ 1650±5

1310±25/ 1550±25/

1625±25

1310±25/ 1550±25

1310±25/ 1550±25

850±30/1300±30

Динамический диапазон измерений ослабления*, дБ, не менее (при усреднении 3             мин.

длительности импульса 20 мкс, по уровню 98% от    максимума

шумов)

36,5 35

32,5

35

33,5

30,5

37

35,5

37

35,5

27 (при длительности импульсов 500 нс) 26 (при длительности импульсов 4 мкс)

Мертвая зона при измерении ослабления, м, не более

5/5,5/6,5

6/6,5/7,5

5/5,5

5/5,5

4/5

Мертвая зона при измерении положения неоднородности, м, не более

1

Длительность зондирующих импульсов

3 нс, 10 нс, 20 нс, 50 нс, 100 нс, 200 нс, 500 нс, 1 мкс, 2 мкс, 4 мкс, 10 мкс, 20 мкс

3 нс, 10 нс, 20 нс, 50 нс, 100 нс, 200 нс, 500 нс, 1 мкс, 2 мкс, 4 мкс**

Диапазоны измеряемых длин, км

от 0 до 0,5; от 0 до 1; от 0 до 2,5; от 0 до 5; от 0 до 10; от 0 до 25; от 0 до 50; от 0 до 100; от 0 до 200; от 0 до 300

от 0 до 0,5; от 0 до 1; от 0 до 2,5; от 0 до 5; от 0 до 10; от 0 до 25; от 0 до 50; от 0 до 100

Пределы допускаемой абсолютной погрешности при измерении ослабления, дБ

±0,05 хА;

где А-измеряемое затухание, дБ

Пределы допускаемой абсолютной погрешности при измерении длины, AL

AL=±(1+3x10’5-L+6) м;

Г де L-измеряемая длина; 6-дискретность отсчета в измеряемом диапазоне длин, м.

*Динамический диапазон: разность (в дБ) между уровнем сигнала, рассеянного от ближнего к рефлектометру оптическому МТ9083А2, МТ9083В2, МТ9083С2 конца измеряемого оптического кабеля, и уровнем шумов, равным 98% от максимума шумов в последней четверти диапазона длин.

**Для рабочей длины волны 850 нм длительности импульсов 1 мкс, 2 мкс, 4 мкс не поддерживаются

Наименование характеристики

Значение

Модель

МТ9083В2-055

МТ9083В2-057

МТ9083В2-053

МТ9083В2-063

Тип волокна

Одномодовое (SMF) 10/125 мкм

Многомодовое (MMF) 62.5/125 мкм

Рабочие длины волн, нм

1310±25/

1550±25/ 1650±5

1310±25/ 1550±25/

1625±25

1310±25/ 1550±25

1310±25/ 1550±25

850±30/1300±30

Динамический диапазон измерений ослабления*, дБ, не менее (при усреднении 3             мин.

длительности импульса 20 мкс, по уровню 98% от    максимума

шумов)

40

39

33

38

37

36

40

39

40

39

27 (при длительности импульсов 500 нс) 26 (при длительности импульсов 4 мкс)

Мертвая зона при измерении ослабления, м, не более

5/5,5/6,5

6/6,5/7,5

5/5,5

5/5,5

4/5

Мертвая зона при измерении положения неоднородности, м, не более

1

Длительность зондирующих импульсов

3 нс, 10 нс, 20 нс, 50 нс, 100 нс, 200 нс, 500 нс, 1 мкс, 2 мкс, 4 мкс, 10 мкс, 20 мкс

3 нс, 10 нс, 20 нс, 50 нс, 100 нс, 200 нс, 500 нс, 1 мкс, 2 мкс, 4 мкс**

Диапазоны измеряемых длин, км

от 0 до 0,5; от 0 до 1;от 0 до 2,5; от 0 до 5; от 0 до 10; от 0 до 25; от 0 до 50; от 0 до 100; от 0 до 200; от 0 до 300

от 0 до 0,5; от 0 до 1; от 0 до 2,5;от 0 до 5; от 0 до 10; от 0 до 25; от 0 до 50; от 0 до 100

Пределы допускаемой абсолютной погрешности при измерении ослабления, дБ

±0,05А;

Где А-измеряемое затухание, дБ

Пределы допускаемой абсолютной погрешности при измерении длины, AL

AL=±(1+3x10<L+5) м;

где L-измеряемая длина; 6-дискретность отсчета в измеряемом диапазоне длин, м.

*Динамический диапазон: разность (в дБ) между уровнем сигнала, рассеянного от ближнего к рефлектометру оптическому МТ9083А2, МТ9083В2, МТ9083С2 конца измеряемого оптического кабеля, и уровнем шумов, равным 98% от максимума шумов в последней четверти диапазона длин.

**Для рабочей длины волны 850 нм длительности импульсов 1 мкс, 2 мкс, 4 мкс не поддерживаются

Наименование характеристики

Значение

Модель

МТ9083В2-056

МТ9083В2-058

МТ9083С2-053

МТ9083С2-057

Тип волокна

Одномодовое (SMF) 10/125 мкм

Рабочие длины волн, нм

1310±25/

1490±25/ 1550±25

1310±25/ 1490±25/

1550±25/ 1625±25

1310±25/

1550±25

1310±25/ 1550±25/ 1625±25

Динамический диапазон измерений ослабления*, дБ, не менее (при усреднении 3             мин.

длительности импульса 20 мкс, по уровню 98% от    максимума

шумов)

40

39

39

40

39

39

38

44

44

44

44

42

Мертвая зона при измерении ослабления, м, не более

6/6,5/6,5

7/7,5/7,5/8,5

3,8/4,3

3,8/4,3/4,8

Мертвая зона при измерении положения неоднородности, м, не более

1

Длительность зондирующих импульсов

3 нс, 10 нс, 20 нс, 50 нс, 100 нс, 200 нс, 500 нс, 1 мкс, 2 мкс, 4 мкс, 10 мкс, 20 мкс

Диапазоны измеряемых длин, км

от 0 до 0,5; от 0 до 1; от 0 до 2,5; от 0 до 5;от 0 до 10; от 0 до 25; от 0 до 50; от 0 до 100; от 0 до 200; от 0 до 300

Пределы допускаемой абсолютной погрешности при измерении ослабления, дБ

±0,05 X А;

где А-измеряемое затухание, дБ

Пределы допускаемой абсолютной погрешности при измерении длины, AL

AL=±(1+3x10<L+5) м;

где L-измеряемая длина; 6-дискретность отсчета в измеряемом диапазоне длин, м.

*Динамический диапазон: разность (в дБ) между уровнем сигнала, рассеянного от ближнего к рефлектометру оптическому МТ9083А2, МТ9083В2, МТ9083С2 конца измеряемого оптического кабеля, и уровнем шумов, равным 98% от максимума шумов в последней четверти диапазона длин.

Наименование характеристики

Значение

Длины волн, нм

Те же, что и у рефлектометра из набора: 850±30, 1300±30,1310±25, 1490±25, 1550±25, 1625±25, 1650±5

Уровень выходной мощности излучения источника в переменном режиме, дБм*:

-для длины волны 850 нм,

-для длин волн 1300, 1310, 1490, 1550, 1625, 1650 нм

-6±2

-5±1,5

Нестабильность уровня мощности   излучения

источника за 1 мин., дБ, не более

±0,1

*Здесь и далее (дБм) обозначает (дБ) относительно 1 мВт

Наименование характеристики

Значение

Диапазон измерения уровня средней мощности оптического излучения, дБм

от -50 до -5

Диапазон   длин   волн   исследуемого

излучения, нм

1310±25, 1490±25, 1550±25, 1625±25, 1650±5

Пределы допускаемой относительной погрешности измерений уровня средней мощности оптического излучения на длинах волн калибровки 1310, 1550, 1625 нм, дБ

±0,5

Наименование характеристики

Значение

Модель

МТ9083А2/В2/С2-007

МТ9083А2/В2/С2-004

МТ9083А2/В2/С2-005

Диапазон измерения уровня средней мощности оптического излучения, дБм:

- на длине волны 850 нм,

- на длинах волн 1300, 1550 нм

от - 60 до 3

от - 67 до 6

-

от - 50 до 23

-

от - 43 до 23

Диапазон     длин     волн

исследуемого излучения, нм

от 750 до 1700

от 1200 до 1700

Устанавливаемые    значения

длин волн, нм

850, 1300, 1310, 1383, 1490, 1550, 1625, 1650

1310, 1383, 1490, 1550, 1625, 1650

Пределы        допускаемой

относительной   погрешности

измерений уровня средней мощности        оптического

излучения на длинах волн калибровки, дБ: - 850 нм -1310, 1550 нм

0,9

0,4

0,4

Наименование характеристики

Значение характеристики

Напряжение питания, В:

- от встроенной аккумуляторной батареи;

- от сети переменного тока через сетевой адаптер напряжением и частотой (50±5) Гц

12

от 100 до 240

Габаритные размеры (Д*Ш*В), мм, не более: - с защитными резиновыми накладками, - без защитных резиновых накладок

284x200x77

270x165x61

Масса (включая аккумуляторную батарею), кг, не более

1,9

Условия эксплуатации:

-температура окружающей среды, 0С

-относительная   влажность   воздуха при

температуре 200С, %, не более

от -10 до +50

до 80 (без конденсации)

Наименование

Обозначение

Количество

Рефлектометр оптический МТ9083 А2, МТ9083В2, МТ9083С2

-

1 шт.

Аккумуляторная батарея

-

1 шт.

Сетевой адаптер

-

1 шт.

Шнур питания

-

1 шт.

Руководство по эксплуатации Серия МТ9083 ACCESS Master

M-W3634AE-6.0

1 экз.
