Теплосчетчики VALTEC VHM-T

Назначение

Теплосчетчики VALTEC VHM-T (далее - теплосчетчики) предназначены для измерения и коммерческого учета количества теплоты (и/или холода) в закрытых системах теплоснабжения с температурой теплоносителя, не превышающей 90 °С, и в системах кондиционирования.

Описание

Принцип действия теплосчетчика основан на измерении объема теплоносителя, прошедшего через закрытую систему отопления, разности температур в подающем и обратном трубопроводе и вычислений на их основе количества теплоты.

В состав теплосчетчика входят - одноструйный счетчик воды, комплект термопреобразователей сопротивления и вычислительное устройство, расположенное на корпусе счетчика воды. Составные части теплосчетчика объединены в один неразъемный блок. Для измерения температуры теплоносителя в подающем и обратном трубопроводах и разности этих температур применяется комплект термопреобразователей сопротивления Pt1000 класса В по ГОСТ 6651-2009. Сигналы от счетчика воды и термопреобразователей передаются в тепловычислитель, который по результатам измерений производит вычисление количества теплоты и индикацию на ЖКИ-дисплей. Результаты измерений и вычислений могут передаваться по стандартному проводному интерфейсу: М-Bus (протокол М-Bus) или RS 485 (протокол Modbus); или радиоканалу по протоколу LoRaWAN.

Теплосчетчики выпускаются с диаметрами условных проходов Ду 15, 20, 25.

Теплосчетчики предназначены для монтажа в обратном или подающем трубопроводе. Теплосчетчики имеют автономное питание и предназначены для непрерывной работы.

На 8-разрядный ЖКИ-дисплей теплосчетчика выводится следующая информация:

- количество теплоты (холода), кВт и МВт^ч; Гкал и Мкал/ч; ГДж и МДж/ч;

- объем теплоносителя, м3;

- текущий расход теплоносителя, м3/ч;

- температура теплоносителя в подающем и обратном трубопроводах, °С;

- разность температур в подающем и обратном трубопроводах, °С;

- время наработки, ч.

Теплосчетчики имеют энергонезависимую память, в которой сохраняются измеренные значения количества теплоты за последние 18 месяцев.

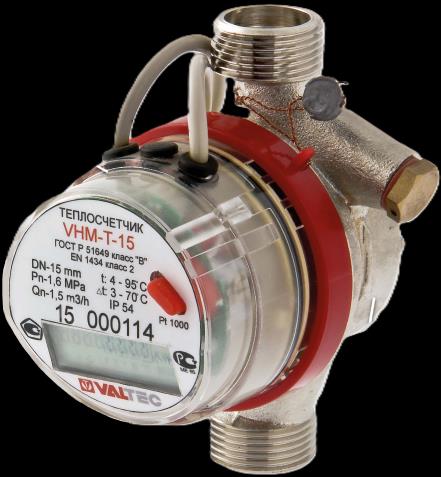

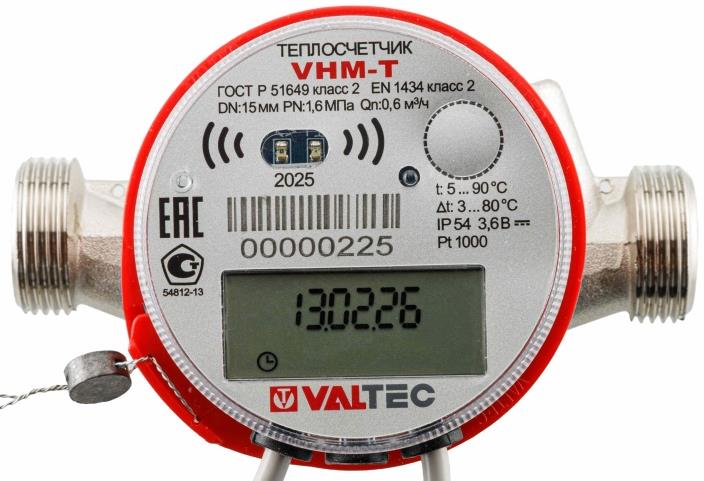

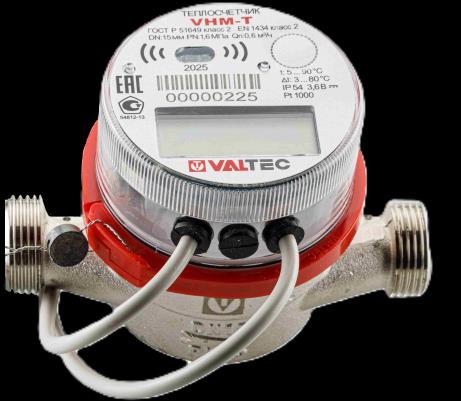

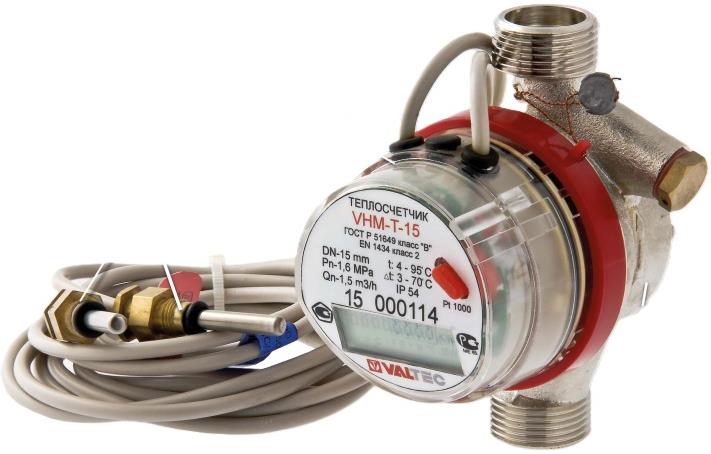

Общий вид теплосчетчиков представлен на рисунке 1.

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, обеспечивающий идентификацию каждого экземпляра средств измерений, наносится типографским способом на маркировочную этикетку, приклеиваемую на лицевую панель теплосчетчика.

Места нанесения заводского номера и знака утверждения типа представлены на рисунке 2. Пломбирование теплосчетчиков не предусмотрено.

Место нанесение знака поверки на теплосчетчик представлено на рисунке 3.

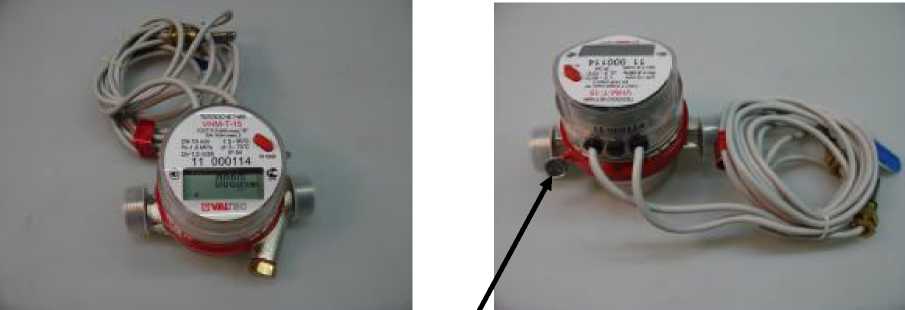

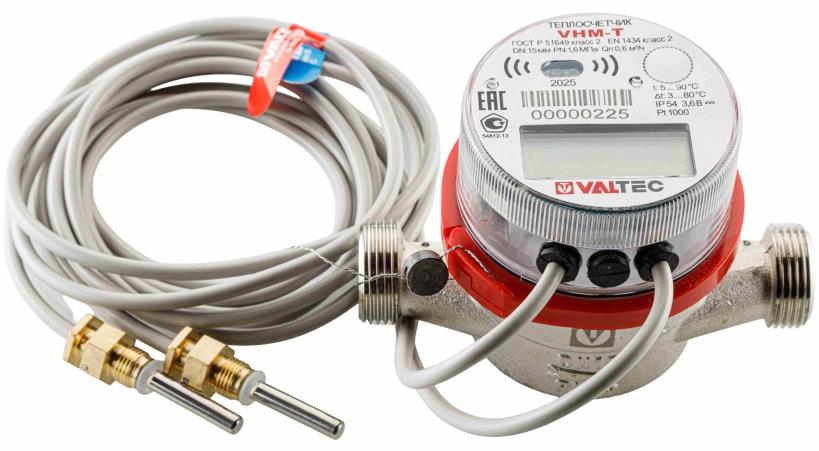

Рисунок 1- Общий вид теплосчетчиков

Место нанесения заводского номера

Место нанесения знака утверждения типа

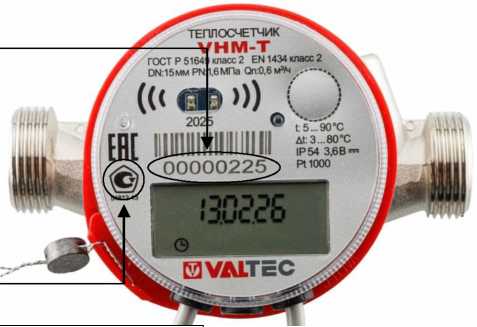

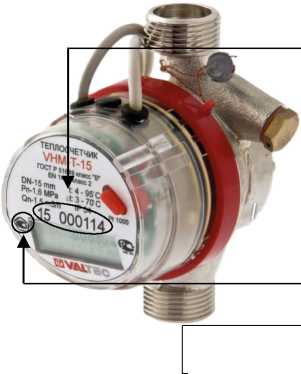

Р и с у н о к 2 - Места нанесения заводского номера и знака утверждения типа

Место нанесения знака поверки

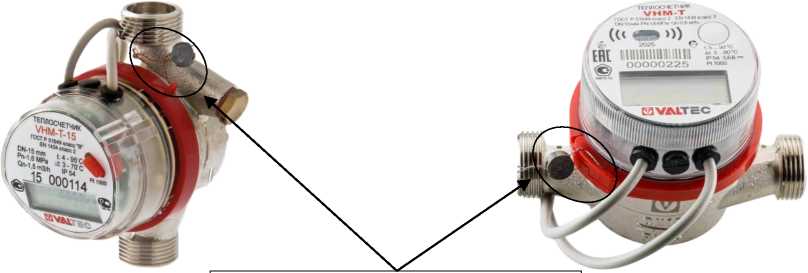

Рисунок 3 - Место нанесения знака поверки

Программное обеспечение

Программное обеспечение (ПО) «VHM-T» встроенное в теплосчетчик VALTEC VHM-T предназначено для выполнения возложенных на теплосчетчик функций и управления его работой. Идентификационные данные ПО приведены в таблице 1.

Таблица 1- Идентификационные данные программного обеспечения

Уровень защиты программного обеспечения соответствует уровню «А» для встроенной части ПО.

Технические характеристики

Т а б л и ц а 2 - Метрологические характеристики

Таблица 3 - Метрологические характеристики

Таблица 4 - Показатели надежности

Знак утверждения типа

наносится на переднюю панель теплосчетчика методом наклейки и на титульном листе паспорта типографским способом.

Комплектность

Таблица 5- Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 6 «Работа с дисплеем тепловычислителя» паспорта. Руководство по эксплуатации.

Нормативные документы

ГОСТ Р EN1434-1-2011 «Теплосчетчики. Ч. 1. Общие требования»

ТУ 4218-001-15184106-2012. «Теплосчетчики VALTEC VHM-T. Технические условия»
