Преобразователи промежуточные Bm 5514
| Номер в ГРСИ РФ: | 54922-13 |
|---|---|
| Производитель / заявитель: | ОАО "НИИ физических измерений" (НИИФИ), г.Пенза |
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 54922-13 |
| Действует | по 23.08.2029 |
| Наименование | Преобразователи промежуточные |
| Модель | Bm 5514 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 6d0192cc-82dc-399a-da55-0d97e5018e8c |
| Год регистрации | 2013 |
| Общие данные | |
|---|---|
| Год регистрации | 2013 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | 23.09.2018 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 1110 п. 22 от 23.09.2013 |
Производитель / Заявитель
Акционерное общество "Научно-исследовательский институт физических измерений" (АО "НИИФИ"), г. Пенза
Россия
Поверка
| Методика поверки / информация о поверке | Bm 3.211.030 МП |
| Межповерочный интервал / Периодичность поверки |
Первичная поверка до ввода в эксплуатацию
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 150 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
54922-13: Описание типа
2023-54922-13.pdf
|
Скачать | 198.7 КБ | |
|
54922-13: Методика поверки
2022-mp54922-13.pdf
|
Скачать | 682.1 КБ |
Описание типа
Назначение
Преобразователи промежуточные Вт 5514 (далее по тексту - преобразователи) предназначены для усиления сигналов с тензометрических первичных преобразователей статико-динамических процессов, имеющих параметры мостовой схемы.
Описание
Преобразователь Bm 5514 представляет собой восьмиканальный измерительный прибор. Измерительный канал включает в себя усилитель и фильтр. Сигнал с мостового тензодатчика, пропорциональный измеряемому параметру, поступает на вход усилителя постоянного напряжения. Усиленный сигнал поступает на фильтр нижних частот, позволяющий выделить напряжение низкочастотного выходного сигнала. Требуемый исходный уровень на выходе измерительного канала устанавливается с помощью системы автоматической балансировки, позволяющей хранить информацию об уровне балансировки при отключении питания. С помощью формирователя калибровочных импульсов осуществляется калибровка системы датчик-преобразователь путем подключения образцового резистора к плечу измерительного моста тензодатчика. В преобразователях предусмотрен контроль целостности измерительных цепей датчика. Блок контроля подключен к измерительной диагонали моста тензодатчика и выдает сигнал о состоянии моста тензодатчика. Одновременно блок контроля отключает питание тензодатчика, который находится в аварийном режиме.
В зависимости от диапазона измерений преобразователь имеет шесть вариантов исполнения AR/R = 2,840-3; 5,640-3; 11,2-10’3; 1640-3; 31,5-10’3; 6340-3.
Общий вид преобразователя Bm 5514 с указанием мест нанесения заводского номера и маркировки приведен на рисунке 1. Маркировка преобразователя и заводской номер в цифровом формате наносится на корпус преобразователя методом лазерной гравировки.
От несанкционированного доступа преобразователь опломбирован способом 1 по ОСТ 92-8918-77. Схема пломбирования от несанкционированного доступа приведена на рисунке 2.
Нанесение знака поверки на преобразователь не предусмотрено.
Место нанесения маркировки
Место нанесения заводского номера

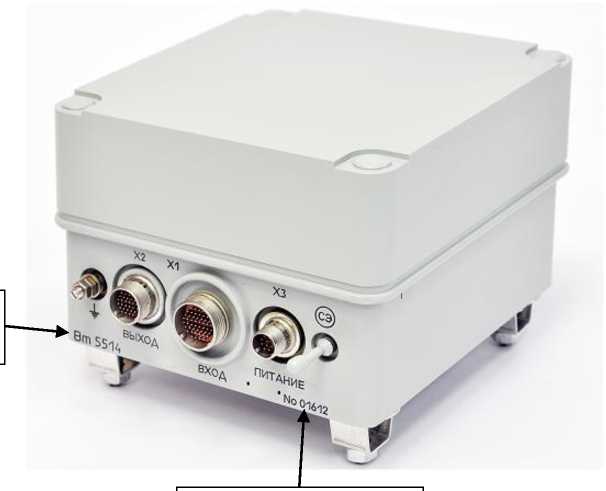

Рисунок 1 - Общий вид преобразователя Вт 5514 с указанием мест нанесения заводского номера и маркировки

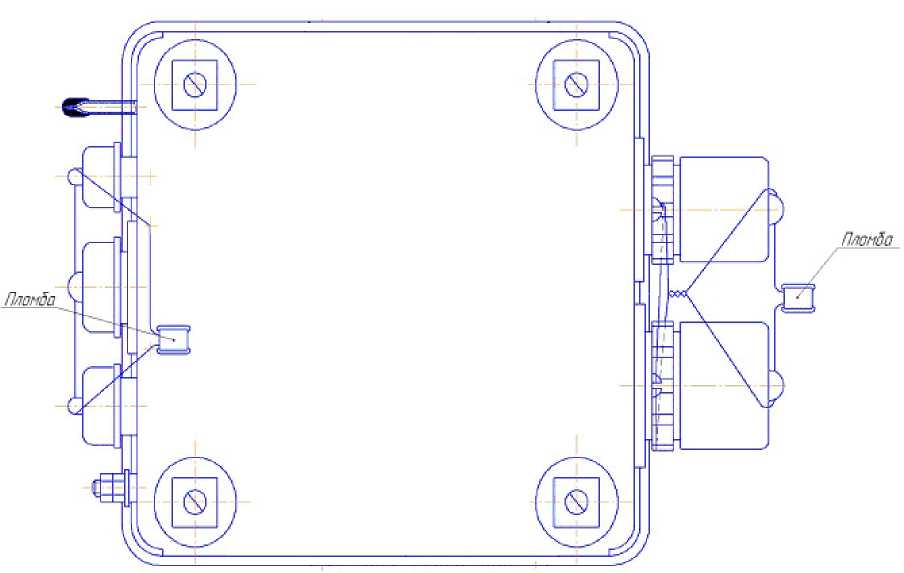

Рисунок 2 - Схема пломбирования от несанкционированного доступа
Технические характеристики
Таблица 1
|
Наименование показателя |
Значение показателя |
|
Диапазоны измерений, AR/R |
от 0 до 2,840-3; от 0 до 5,640-3; от 0 до 11,2-10’3; от 0 до 1640-3; от 0 до 31,540-3; от 0 до 6340-3 |
|
Выходной сигнал, В |
от 0 до 6 |
|
Частотный диапазон, Гц |
от 0 до 16; от 0 до 31,5; от 0 до 63; от 0 до 125; от 0 до 250; от 0 до 500; от 0 до 1000 |
|
Напряжение питания, В |
от 23 до 34 |
|
Ток потребления, мА, не более |
320 |
|
Предел основной приведенной погрешности, %, не более |
0,5 |
|
Предел дополнительной погрешности от воздействия температуры среды и напряжения питания, %, не более |
1,96 |
|
Сопротивление электрической изоляции в нормальных климатических условиях, МОм, не менее |
20 |
|
Диапазон рабочих температур, °С |
от - 50 до 50 |
|
Масса, кг, не более |
1,9 ± 0,2 |
|
Габаритные размеры (ширина х длина х высота), мм |
134,5х142,5х91,5 |
|
Примечание - Нормальные климатические условия характеризуются по ГОСТ 15150-69 температурой воздуха от 15 °С до 35 °С, относительной влажностью воздуха от 45 % до 75 %, атмосферным давлением от 86 до 106 кПа (от 645 до 795 мм рт.ст.). | |
Знак утверждения типа
наносится типографским способом на титульные листы эксплуатационной документации.
Комплектность
Таблица 2
|
Наименование |
Обозначение |
Количество |
|
1 Преобразователь |
Вт 5514 |
1 шт. |
|
2 Формуляр |
Вт3.211.030ФО |
1 экз. |
|
3 Руководство по эксплуатации |
Вт3.211.030РЭ |
1 экз. |
|
4 Розетка |
СНЦ13-76/22Р-11-а-В ГЕ0.364.245 ТУ |
1 шт. |
|
5 Розетка |
СНЦ13-102/27Р-11-а-В ГЕ0.364.245 ТУ |
1 шт. |
|
6 Методика поверки |
_ |
1 экз. |
Сведения о методах измерений
приведены в разделе «Проверка технического состояния, измерение параметров» руководства по эксплуатации Bm3.211.030 РЭ.
Нормативные документы
Преобразователь промежуточный Bm 5514. Технические условия Bm 3.211.030 ТУ.
