Весы неавтоматического действия платформенные ВСП4

Назначение

Весы неавтоматического действия платформенные ВСП4 (далее - весы) предназначены для определения массы различных грузов.

Описание

Конструктивно весы состоят из грузоприемного устройства и весоизмерительного прибора.

Грузоприемное устройство весов (далее - ГПУ) представляет собой металлическую конструкцию с платформой для принятия нагрузки. Платформа опирается на четыре аналоговых весоизмерительных тензорезисторных датчиков (далее - датчиков).

Общий вид ГПУ весов представлен на рисунке 1.

ВСП4-А

ВСП4-В

ВСП4-Т

ВСП4-П

ВСП4-С

ВСП4-Н

ВСП4-Ж

ВСП4-ЖсО

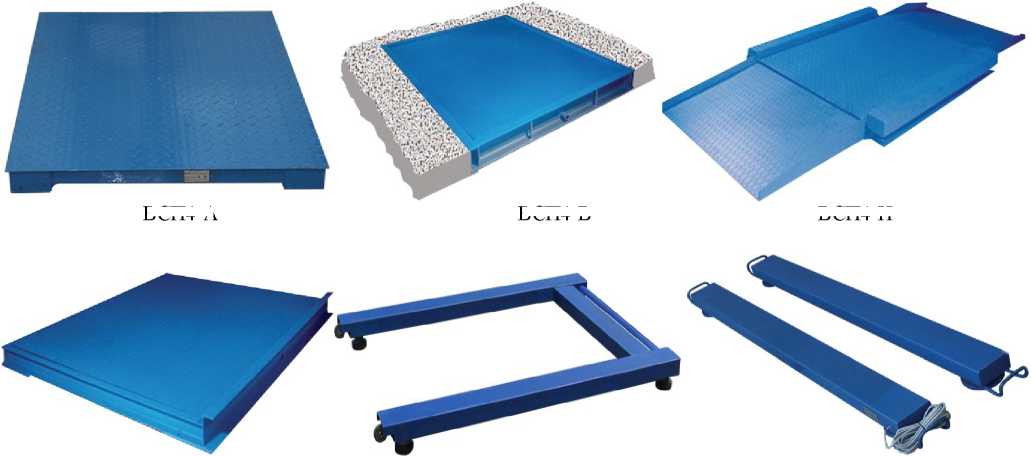

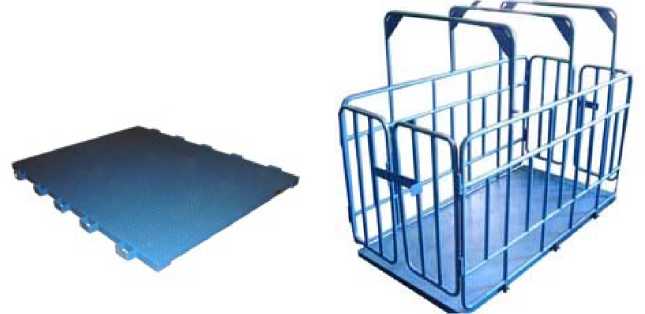

Рисунок 1 - Общий вид ГПУ весов

В весах используются следующие датчики:

- датчики весоизмерительные тензорезисторные H8C, изготавливаемые «Zhonghang Electronic Measuring Instruments Co., LTD. (ZEMIC)», КНР;

- датчики весоизмерительные тензорезисторные SQB, SQBB, SQB-SS, SQBT-SS изготавливаемые фирмой «Keli Electric Manufacturing (Ningbo) Co., Ltd», КНР.

- датчики весоизмерительные тензорезисторные ACF, изготавливаемые фирмой «Acuweigh Corporation», Тайвань.

Сигнальные кабели датчиков в зависимости от исполнения весов подключаются к весоизмерительному прибору напрямую или через соединительную коробку, или через беспроводной интерфейс.

В есоизмерительные    приборы    являются    индикаторами    (Т.2.2.2    по

ГОСТ OIML R 76-1-2011), представляют результаты взвешивания и имеют клавиши

управления весами.

В весах используются следующие весоизмерительные приборы:

- приборы весоизмерительные НВТ, изготавливаемые ЗАО «ВЕС-СЕРВИС», г. Санкт-Петербург;

- приборы весоизмерительные D2008, изготавливаемые фирмой «Keli Electric Manufacturing (Ningbo) Co., Ltd», КНР.

Общий вид весоизмерительных приборов представлен на рисунке 1.

НВТ-1                 НВТ-1Н

НВТ-3             НВТ-7

НВТ-9

D2008

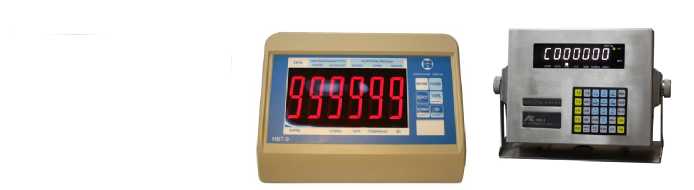

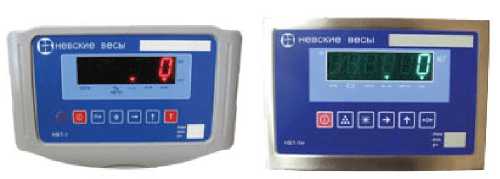

Рисунок 2 - Общий вид весоизмерительных приборов

НВТ-8

Принцип действия весов основан на преобразовании деформации упругого элемента датчика, возникающей под действием взвешиваемого груза в аналоговый электрический сигнал, пропорциональный его массе. Далее этот сигнал преобразуется в цифровой код и обрабатывается. Измеренное значение массы выводится на дисплей весоизмерительного прибора.

Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

- устройство первоначальной установки на нуль (T.2.7.2.4);

- устройство слежения за нулем (T.2.7.3);

- полуавтоматическое устройство установки на нуль (T.2.7.2.2);

- устройство уравновешивания тары - устройство выборки массы тары (T.2.7.4.1);

- процедура просмотра всех соответствующих символов индикации в активном и неактивном состояниях (5.3.1);

- показывающее устройство с расширением — при использовании весоизмерительных приборов НВТ (Т.2.6).

Класс точности, значение максимальной нагрузки Max (Махi поддиапазонов взвешивания многоинтервальных весов), значение минимальной нагрузки Min, поверочный интервал e (ei поддиапазонов взвешивания многоинтервальных весов) наносятся на маркировочную табличку и лицевую панель весов.

В многоинтервальных весах (с двумя поддиапазонами взвешивания) используются датчики с относительным значением невозврата выходного сигнала при возврате к минимальной нагрузки не менее 5000.

Модификации весов имеют обозначения вида:

ВСП4-1000.

А9Р

Максимальная нагрузка, кг:

150; 250; 300; 500; 600; 1000; 1500; 2000; 3000; 5000; 6000; 10000; 15000; 20000, 25000 Метрологические характеристики:

1 - весы с 3000 < n < 5000;

2 - многоинтервальные весы.

Весы с n < 3000 не обозначаются.

Грузоприемная платформа:

А — базовая;

Б — базовая с пандусами;

В — врезная;

Н — низкопрофильная с пандусами;

Т — базовая с защитным ограждением;

С — стержневая;

П — паллетная;

У - с защитой от ударных нагрузок;

Ж - для взвешивания животных со скобами;

ЖсО - для взвешивания животных с ограждением.

Тип весоизмерительного прибора:

1 — НВТ-1, НВТ-1Н (со светодиодным дисплеем)

2 — НВТ-2 (аналог НВТ-1 с жидкокристаллическим дисплеем)

3 — НВТ-3 (со светодиодным дисплеем)

4 — НВТ-3 (с жидкокристаллическим дисплеем)

5 — НВТ-5 (со светодиодным дисплеем)

6 — НВТ-5 (с жидкокристаллическим дисплеем)

7 — НВТ-7 (со светодиодным дисплеем)

8 — НВТ-8 (аналог НВТ-7 с жидкокристаллическим дисплеем)

9 — НВТ-9 (со светодиодным дисплеем)

10 — НВТ-9 (с жидкокристаллическим дисплеем)

11 — D2008

Р — (если присутствует) наличие беспроводного интерфейса

Знак поверки в виде наклейки наносится на лицевую панель весов и (или) оттиск поверительного клейма наносится на крепежные винты задней стенки весоизмерительного прибора.

Для защиты от несанкционированного доступа к внутренним частям весов и изменений параметров их настройки и юстировки в зависимости от исполнения весов корпус весоизмерительного прибора пломбируется либо свинцовой пломбой, либо мастичной пломбой на крепежном элементе корпуса, либо пломбируется переключатель настройки (рисунки 3 и 4).

Рисунок 3 - Схема пломбировки корпуса весоизмерительного прибора НВТ от несанкционированного доступа

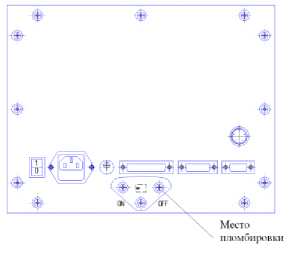

Рисунок 4 - Схема пломбировки переключателя настройки от несанкционированного доступа весоизмерительного прибора D2008

Программное обеспечение

Программное обеспечение (ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.

Изменение ПО весов через интерфейс пользователя невозможно. Кроме того, доступ к параметрам юстировки и настройки возможен только при нарушении пломбы и, в зависимости от исполнения весов, изменения положения переключателя настройки или перемычки на печатной плате.

Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «С» по МИ 3286-2010. Идентификационные данные ПО отображаются на дисплее весов при включении и приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Технические характеристики

Класс точности по ГОСТ OIML R 76-1—2011...............................................................III (средний).

Диапазон уравновешивания тары .......................................................................................100 % Мах.

Диапазон температуры, оС

- при использовании датчиков H8C, SQB, SQBB, SQB-SS, SQBT-SS.....от минус 10 до плюс 40;

- при использовании датчиков ACF............................................................. от минус 30 до плюс 40.

Значения максимальных нагрузок Max, числа n поверочных интервалов e весов указаны в таблицах 2 и 3.

Таблица 2 - Весы (с одним диапазоном взвешивания)

Таблица 2 - Многоинтервальные весы

Параметры электропитания от сети переменного тока:

напряжение, В ...................................................................................................... от 187 до 242;

частота, Гц ........................................................................................................................... 50±1.

Номинальное напряжение питания внутреннего источника постоянного тока, В ......................... 6.

Знак утверждения типа

наносится на маркировочную табличку, расположенную на корпусе весов и типографским способом на титульный лист руководства по эксплуатации.

Комплектность

Сведения о методах измерений

Приведены в эксплуатационном документе.

Нормативные документы

ГОСТ  OIML R  76-1—2011 «Весы неавтоматического  действия. Часть 1.

Метрологические и технические требования. Испытания»;

ГОСТ 8.021-2005  «Государственная система обеспечения единства измерений.

Государственная поверочная схема для средств измерений массы»;

ТУ 4274-003-50062845-2013 «Весы неавтоматического действия платформенные ВСП4.

Технические условия».
