Приборы счетные одноканальные ПСО2-4И1
| Номер в ГРСИ РФ: | 55012-13 |
|---|---|
| Производитель / заявитель: | ОАО "Пятигорский завод "Импульс", г.Пятигорск |
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 55012-13 |
| Действует | по 10.08.2029 |
| Наименование | Приборы счетные одноканальные |
| Модель | ПСО2-4И1 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 6192a503-78e5-b2d5-cbc2-eb728354b313 |
| Год регистрации | 2013 |
| Общие данные | |
|---|---|
| Год регистрации | 2013 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | 30.09.2018 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 1123 п. 39 от 30.09.2013 |
Производитель / Заявитель
Открытое акционерное общество «Пятигорский завод «Импульс» (ОАО «Пятигорский завод «Импульс»), г. Пятигорск
Россия
Поверка
| Методика поверки / информация о поверке | еМ2.801.022-02РЭ, раздел 4 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 76 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
55012-13: Описание типа
2024-55012-13.pdf
|
Скачать | 240.5 КБ | |
|
55012-13: Методика поверки
2023-mp55012-13.pdf
|
Скачать | 631.2 КБ |
Описание типа
Назначение
Приборы счетные одноканальные ПСО2-4И1 предназначены для счета числа статистически или равномерно распределенных импульсов в течение заданного интервала времени (режим N), измерения времени регистрации заданного числа статистически или равномерно распределенных импульсов (режим Т).
Описание
Метод измерения и принцип действия ПСО2-4И1 основаны на регистрации входных сигналов положительной и отрицательной полярности в диапазоне амплитуд от 1,4 до 12 В.
Приборы счетные одноканальные ПСО2-4И1 выполнены в виде портативных приборов. Корпус представляет собой прямоугольную коробку, состоящую из двух половинок, скрепленных между собой.

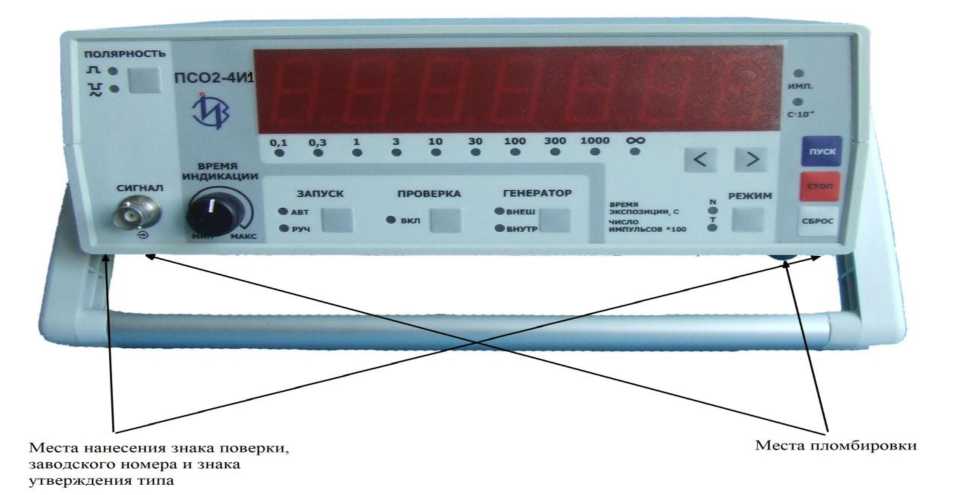

Общий вид ПСО2-4И1, места пломбировки от несанкционированного доступа, место нанесения заводского номера и знака утверждения типа представлены на рисунке 1.
Рисунок 1 - Общий вид ПСО2-4И1, места пломбировки от несанкционированного доступа, места нанесения знака поверки, заводского номера и знака утверждения типа
Заводской номер наносится методом лазерной печати на самоклеящуюся этикетку, размещаемую на задней панели корпуса ПСО2-4И1. Формат нанесения заводского номера цифровой. Знак поверки находится на задней панели корпуса ПСО2-4И1.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Емкость счета, импульсов, не менее |
999999 |
|
Индикация переполнения счета |
да |
|
Максимальное измеряемое время набора задаваемого числа импульсов при работе от внутреннего генератора, с |
999999^10-4 |
|
Регистрация входных сигналов положительной и отрицательной полярности в диапазоне амплитуд, В |
от 1,4 до 12 |
|
Разрешающее время прибора по двойным импульсам обеих полярностей в режиме Т для импульсов длительностью 40 нс, не более |
140 |
|
Разрешающее время прибора по двойным импульсам обеих полярностей в режиме N для импульсов длительностью 40 нс, не более |
120 |
|
Пределы допускаемой основной абсолютной погрешности измерения в режиме N*, не более |
±(№10-4 + 1) |
|
Пределы допускаемой основной абсолютной погрешности измерения в режиме Т**, с, не более |
±(Т10-4 +ТС ***+ 10-4) |
|
Регистрация периодических импульсных сигналов с максимальной частотой: - в режиме N, МГц, не менее - в режиме Т, кГ ц, не менее |
5 400 |
|
Регистрация входных импульсов установленной рабочей полярности длительностью, мс |
от 4.10-5 до 1 |
|
Пределы допускаемой дополнительной погрешности измерения прибора при измерении температуры окружающей среды на каждые 10 оС в рабочем интервале температур, не более |
±0,003% |
|
где N* - число импульсов; Т** - измеренное время набора заданного числа импульсов, с; Тс *** - период следования сигнала, с | |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Устойчивость к подаче на вход сигналов с амплитудой, В, не более |
24 |
|
Время установления рабочего режима, мин, не более |
1 |
|
Потребляемая мощность, В^А, не более |
15 |
|
Питание от сети переменного тока: - напряжение, В - частота, Гц |
От 176 до 253 50±2,5% |
|
Электрическая прочность изоляции, В |
1100 |
|
Сопротивление изоляции, Мом, не менее |
20 |
|
Сопротивление защитного заземления, Ом, не более |
0,1 |
|
Габаритные размеры, мм, не более -длина -ширина -высота |
250 310 100 |
|
Масса, кг, не более |
2 |
|
Условия эксплуатации: - температура окружающей среды, оС - атмосферное давление, кПа |
от +5 до +50 от 84 до 106,7 |
|
Защищенность от проникновения твердых предметов и воды |
IP6 X |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Наработка на отказ, ч, не менее |
10000 |
|
Назначенный срок службы до капитального ремонта, лет |
10 |
Знак утверждения типа
наносится на титульный лист паспорта еМ2.801.022-02 ПС типографским способом и на заднюю стенку ПСО2-4И методом лазерной печати.
Комплектность
аблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт |
|
Прибор счетный одноканальный ПСО2-4И1 |
еМ2.8О1.О22-02 |
1 |
|
Комплект монтажных частей: - вилка СР-50-74ПВ - кабель питания сетевой YC-12 H05VV-F, 0,75mm2x3C |
ВР0.364.008ТУ Yung Li Co., Ltd |
3 1 |
|
Комплект запасных частей: - вставка плавкая ВП1-1В 0,5А 250 |
ОЮО.48О.ОО3ТУ |
2 |
|
Комплект эксплуатационной документации: - паспорт |
еМ2.801.022-О2 ПС |
1 |
|
Наименование |
Обозначение |
Количество, шт |
|
- руководство по эксплуатации |
еМ2.801.022-02 РЭ |
1 |
Сведения о методах измерений
приведены в разделе 2 «Использование по назначению» документа еМ2.801.022-02 РЭ «Прибор
счетный одноканальный ПСО2-4И1. Руководство по эксплуатации».
Нормативные документы
еМ2.801.022-02ТУ «Приборы счетные одноканальные ПСО-4И1. Технические условия»;
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ 52931-2008 «Приборы контроля и регулирования технологических процессов.
Общие технические условия».
