Анализаторы пыли DUSTTRAK 8530, DUSTTRAK 8533
| Номер в ГРСИ РФ: | 55060-13 |
|---|---|
| Производитель / заявитель: | Фирма "TSI Inc.", США |
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 55060-13 |
| Действует | по 21.08.2029 |
| Наименование | Анализаторы пыли |
| Модель | DUSTTRAK 8530, DUSTTRAK 8533 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | e5c1485c-d9cf-5094-6079-079712eadbdc |
| Год регистрации | 2013 |
| Общие данные | |
|---|---|
| Год регистрации | 2013 |
| Страна-производитель | США |
| Примечание | 05.09.2014 Внесены изменения в описание типа |
| Информация о сертификате | |
| Срок действия сертификата | 04.10.2018 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 1323 п. 01 от 05.09.2014Приказ 1133 п. 09 от 04.10.2013 |
Производитель / Заявитель
Фирма "TSI Inc.", США
США
Поверка
| Методика поверки / информация о поверке | МП-640-0016-2-13 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 777 (93%) |
| Неуспешных поверок (СИ непригодно) | 61 (7 %) |
| Актуальность информации | 20.12.2025 |
Поверители
Скачать
|
55060-13: Описание типа
2018-55060-13.pdf
|
Скачать | 97.3 КБ | |
|
55060-13: Методика поверки
2023-mp55060-13.pdf
|
Скачать | 587.4 КБ |
Описание типа
Назначение
Анализаторы пыли DUSTTRAK 8530 и DUSTTRAK 8533 (далее - анализаторы) предназначены для измерений массовой концентрации аэрозольных частиц различного происхождения в атмосферном воздухе и воздухе рабочей зоны.
Описание
Конструктивно анализаторы выполнены в виде моноблока (с встроенным побудителем расхода) или в двух блоках (измерительный блок с выносным побудителем расхода). Измерительный блок включает оптическую систему, пробоотборный тракт с измерительной ячейкой и электронный блок. Основными элементами оптической системы являются: источник света - гелий-неоновый лазер, фокусирующая система, фотоприемник. Электронный блок преобразует и обрабатывает измерительные сигналы, полученные с фотоприемника. Побудитель расхода осуществляет прокачку воздуха через измерительную ячейку. Анализаторы оборудованы сенсорным экраном, результаты измерений представляются в цифровом и графическом виде.
Принцип работы анализаторов - оптический, основанный на регистрации рассеянного. Луч лазера просвечивает ячейку, через которую прокачивается анализируемая воздушная проба. Прямое излучение попадает в световую ловушку, представляющую собой черное тело. Рассеянное аэрозольными частицами излучение регистрируется фотоприемником и преобразуется в электрический сигнал. Интегральное значение интенсивности рассеянного излучения пропорционально концентрации аэрозольных частиц.
Анализаторы DUSTTRAK 8533 имеют встроенную функцию фракционного разделения аэрозольных частиц в пробе, на сенсорный экран одновременно выводятся результаты измерений общей массовой концентрации и массовая концентрация отдельных фракций аэрозольных частиц (РМ1; РМ2,5; РМ10). Анализаторы DUSTTRAK 8530 для этой цели оснащены сменными импакторами (РМ1; РМ2,5; РМ10) и циклоном 4 мкм.
Внешний вид анализаторов и обозначение места для размещения знака утверждения типа представлены на рисунках 1 и 2. Схема пломбировки анализаторов представлена на рисунке 3.
место для
размещения знака утверждения типа
побудитель расхода
измерительный блок
Рисунок 1 - Внешний вид анализаторов DUSTTRAK 8530, DUSTTRAK 8533, выполненных в блочном виде, обозначение места для размещения знака утверждения типа

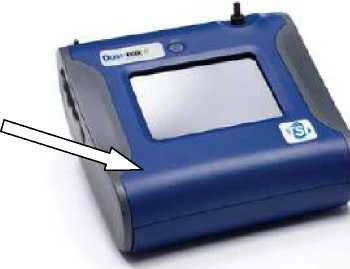

место для размещения знака утверждения типа
Рисунок 2 - Внешний вид анализаторов DUSTTRAK 8530, DUSTTRAK 8533, выполненных в виде моноблока, обозначение места для размещения знака утверждения типа

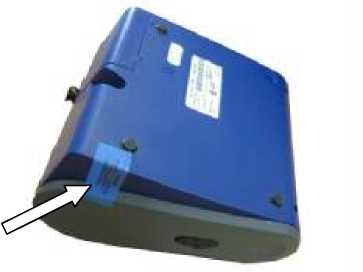

место пломбирования
Рисунок 3 - Схема пломбировки анализаторов DUSTTRAK 8530 и DUSTTRAK 8533 от несанкционированного доступа
Программное обеспечение
Анализаторы имеют встроенное программное обеспечение (ПО). Основные функции ПО: установка режимов измерений, управление процессом выполнения измерений, обработка сигналов от фотоприемника, вычисление значений массовой концентрации в заданных единицах, хранение результатов измерений, вывод данных на сенсорный экран.
Идентификационные данные ПО представлены в таблице 1. Таблица 1
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификации-онный номер) ПО |
Цифровой идентификатор ПО |
Алгоритм вычисления цифрового идентификатора ПО |
|
DustTrak |
2100.exe |
DOO AD |
- |
- |
ПО идентифицируется непосредственно на анализаторах. Идентификационное наименование ПО отображается на сенсорном экране при включении счетчика, номер версии (идентификационный номер) - в диалоге информации о программе. Производителем не предусмотрен иной способ идентификации ПО. ПО и измеренные данные защищены с помощью специальных средств защиты от преднамеренных и непреднамеренных изменений. Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Технические характеристики
Основные метрологические и технические характеристики анализаторов приведены
в таблице 2. Таблица 2
|
Наименование параметра или характеристики |
Значение характеристики |
|
Диапазон размеров регистрируемых частиц, мкм |
от 0,1 до 15 |
|
Диапазон показаний, мг/м3 |
от 0,001 до 150 |
|
Диапазон измерений массовой концентрации аэрозольных частиц, мг/м3 |
от 0,01 до 150 |
|
Пределы допускаемой основной относительной погрешности измерений массовой концентрации аэрозольных частиц (общая концентрация, PM10, PM4.0, PM2.5, PM1.0) при нормальной температуре окружающего воздуха (20 ± 5) °С, % |
± 20 |
|
Пределы допускаемой дополнительной погрешности измерений массовой концентрации аэрозольных частиц (общая концентрация, PM10, PM4.0, PM2.5, PM1.0), вызванной изменением температуры окружающей среды от нормальной (20 ± 5) °С, мг/м3 на 1 °С |
± 0,001 |
|
Номинальный объемный расход воздуха, дм3/мин |
3,0 |
|
Пределы допускаемой относительной погрешности установки объемного расхода воздуха, % |
± 5 |
|
Напряжение питания: - от сети переменного тока частотой (50 ± 1) Гц, В - от аккумуляторных батарей, В, не более |
230 ± 10 12 |
|
Габаритные размеры (длина х ширина х высота), мм, не более: - измерительного блока; - побудителя расхода |
135 х 216 х 224 102 x 190 x 90 |
|
Масса анализатора, кг, не более - со встроенным побудителем расхода - с выносным побудителем расхода |
2,5 4,0 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, % |
от 0 до 50 от 0 до 95, без конденсации |
Знак утверждения типа
наносится на верхнюю часть корпуса анализаторов в виде наклейки и на титульный лист руководств по эксплуатации методом компьютерной графики.
Комплектность
Комплектность анализаторов приведена в таблице 3.
Таблица 3
|
Наименование |
Кол-во |
Примечание |
|
1 Анализатор пыли DUSTTRAK 8530 или DUSTTRAK 8533 |
1 | |
|
2 Побудитель расхода |
1 |
для анализаторов с выносным побудителем расхода |
|
3 Циклон РМ4.0 |
1 |
для анализатора пыли DUSTTRAK 8530 |
|
4 Набор импакторов РМ1.0, РМ2.5, РМ10 |
1 |
для анализатора пыли DUSTTRAK 8530 |
|
5 Набор фильтров |
1 | |
|
6 Набор принадлежностей |
1 | |
|
7 Зарядное устройство |
1 | |
|
8 Аккумуляторная батарея |
1 | |
|
9 Адаптер АС |
1 | |
|
10 USB-кабель |
1 | |
|
11 Кейс |
1 | |
|
12 Руководство по эксплуатации |
1 | |
|
13 Паспорт |
1 | |
|
14 Методика поверки |
1 |
Поверка
осуществляется в соответствии с документом МП-640-0016-2-13 «Анализаторы пыли DUSTTRAK 8530 и DUSTTRAK 8533. Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИИФТРИ» 11.03.2013 г.
Основные средства поверки:
Государственный первичный эталон дисперсных параметров аэрозолей, взвесей и порошкообразных материалов ГЭТ 163-2010, диапазон измерений счетной концентрации от 100 до 106 см-3, пределы допускаемой относительной погрешности измерений ± 6 %, диапазон измерений размеров частиц от 0,03 до 1000 мкм, пределы допускаемой относительной погрешности измерений размеров частиц ± 3 %.
Сведения о методах измерений
«Анализаторы пыли DUSTTRAK 8530. Руководство по эксплуатации», раздел 3
«Анализаторы пыли DUSTTRAK 8533. Руководство по эксплуатации», раздел 3.
Нормативные документы
- Техническая документация фирмы «TSI Inc.», США.
- ГОСТ 8.606-2004. «ГСИ. Государственная поверочная схема для средств
измерений дисперсных параметров аэрозолей, взвесей и порошковых материалов»
Рекомендации к применению
- при осуществлении деятельности в области охраны окружающей среды;
- при выполнении работ по обеспечению безопасных условий и охраны, выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям;
- при осуществлении мероприятий государственного контроля (надзора).
