Датчики давления Magnehelic 605
| Номер в ГРСИ РФ: | 55086-13 |
|---|---|
| Категория: | Датчики давления |
| Производитель / заявитель: | Фирма "Dwyer Instruments, Inc.", США |
|
55086-13: Описание типа
2013-55086-13.pdf
|
Скачать | 96.4 КБ |
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 55086-13 | |||||||||
| Наименование | Датчики давления | |||||||||
| Модель | Magnehelic 605 | |||||||||
| Характер производства | Единичное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 60e9d3db-ba5e-2f0f-ed70-0aef2e1a2ef2 | |||||||||
| Испытания |
|
|||||||||
| Год регистрации | 2013 | |||||||||
| Общие данные | |
|---|---|
| Класс СИ | 30 |
| Год регистрации | 2013 |
| Страна-производитель | США |
| Информация о сертификате | |
| Срок действия сертификата | .. |
| Тип сертификата (C - серия/E - партия) | E |
| Дата протокола | Приказ 1130 п. 14 от 04.10.2013 |
Производитель / Заявитель
Фирма "Dwyer Instruments, Inc.", СОЕДИНЕННЫЕ ШТАТЫ
США
Поверка
| Методика поверки / информация о поверке | МИ 2124-90 и МИ 1997-89 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
55086-13: Описание типа
2013-55086-13.pdf
|
Скачать | 96.4 КБ |
Описание типа
Назначение
Датчики давления Magnehelic 605 (далее по тексту - датчики) предназначены для измерений разности давления газа, а также для преобразования значения измеряемого параметра в унифицированный электрический выходной сигнал на Челябинской ТЭЦ-1.
Описание
Основным элементом датчика давления Magnehelic 605 является первичный преобразователь с чувствительным элементом в виде измерительной диафрагмы. Преобразователь преобразует изменение положения измерительной диафрагмы под воздействием давления в унифицированный электрический выходной сигнал.
Датчик Magnehelic 605 снабжен индикаторным устройством со стрелочным механизмом.

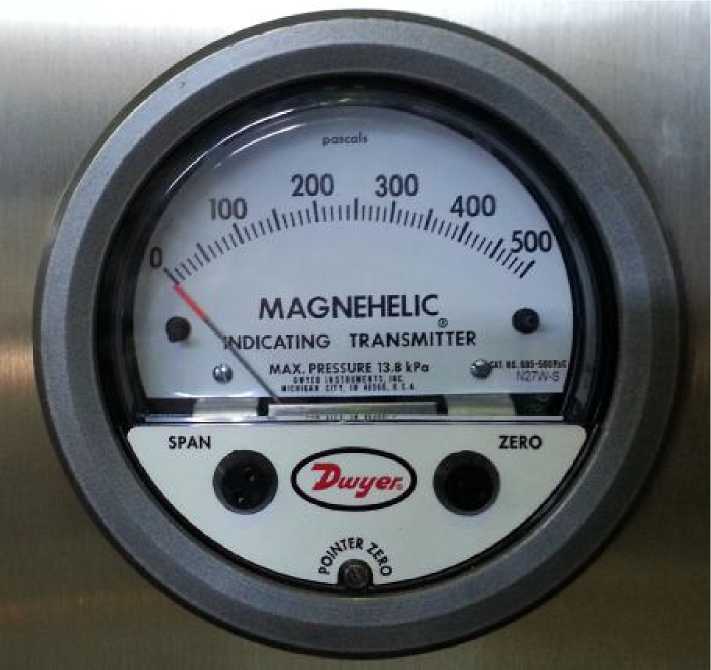

Рисунок 1. Датчик давления Magnehelic 605
Технические характеристики
|
Наименование характеристики |
Значение характеристики | |
|
Индикаторное устройство |
Встроенный преобразователь | |
|
Диапазоны измерений давления: - модель 605-500 Pa (Па) - модель 605-1,5 kPa (кПа) |
от 0 до 500 от 0 до 1,5 | |
|
Пределы допускаемой основной приведенной погрешности, % |
± 2 |
± 0,5 |
|
Пределы дополнительной погрешности от влияния изменения температуры окружающего воздуха, %/ 10° C |
± 1 |
± 0,45 |
|
Выходной сигнал, мА |
- |
от 4 до 20 |
|
Параметры электропитания: Напряжение пост. тока (2 провода), В Ток пост. тока, не более, мА |
-- |
от 10 до 35 38 |
|
Температура окружающей среды, °С |
от минус 7 до плюс 50 | |
|
Габаритные размеры, мм, (диаметр х ширина) |
139,7x68,3 | |
|
Масса, кг, не более |
1 | |
Знак утверждения типа
Знак утверждения типа наносится на корпус датчика и на титульный лист паспорта типографским способом.
Комплектность
1) Датчики давления Magnehelic 605: - модель 605-500Pa, зав. № 96TF-3 - модель 605-1,5kPa, зав. № 96TF-4
1 шт.;
1 шт.;
2 экз.
2) Паспорт
Поверка
осуществляется по документам МИ 2124-90 «Рекомендация. ГСИ. Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки» и МИ 1997-89 «Рекомендация. ГСИ. Преобразователи давления измерительные. Методика поверки».
Сведения о методах измерений
приведены в паспорте.
Нормативные документы
1. ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП»;
2. ГОСТ 2405-88 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия».
3. ГОСТ 8.017-79 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа»;
4. МИ 1997-89 «Рекомендация. ГСИ. Преобразователи давления измерительные. Методика поверки»;
5. МИ 2124-90 «Рекомендация. ГСИ. Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».
6. Техническая документация фирмы-изготовителя.
Рекомендации к применению
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
