Преобразователи термоэлектрические Double TC-K

Назначение

Преобразователи термоэлектрические Double TC-K (далее по тексту - термопреобразователи или ТП) предназначены для измерений температуры масла подшипников генератора типа 403A3745 (№ 341Х936) пр-ва фирмы BRUSH Electrical Machines Ltd., Великобритания на Челябинской ТЭЦ-1, г. Челябинск.

Описание

Принцип работы термопреобразователей основан на термоэлектрическом эффекте -генерировании термоэлектродвижущей силы (термо-ЭДС), возникающей из-за разности температур между двумя соединениями различных металлов или сплавов, образующих часть одной и той же цепи.

Термопреобразователи состоят из двух ЧЭ и внутренних соединительных проводов, помещенных в герметичный защитный корпус с резьбовым способом присоединения к объекту измерений, который соединен с защитной коммутационной головкой из алюминия типа BUZ. Материал защитного корпуса ТП - нержавеющая сталь.

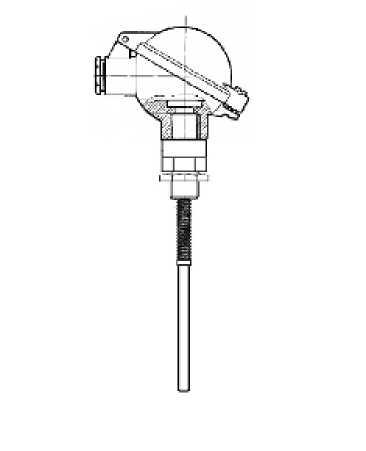

Чертеж общего вида ТП приведен на рисунке 1.

Рис.1

Технические характеристики

Диапазон измеряемых температур, °С: ..........................................от 0 до плюс 400

Условное обозначение номинальной статической характеристики (НСХ) преобразования по МЭК 60584-1 (ГОСТ 6616-94/ГОСТ Р 8.585-2001):

Класс допуска (по ГОСТ Р 8.585-2001):

Пределы допускаемых отклонений термо-ЭДС ТП от НСХ по МЭК 60584-2 (ГОСТ Р 8.585-2001), в температурном эквиваленте , °С:...............± 1,5 (от 0 до плюс 375 °С);

.. ± 0,0041 (св. плюс 375 до плюс 400 °С)

Электрическое сопротивление изоляции ТП (при 500 В), МОм, не менее:

Длина монтажной части ТП, мм:

Диаметр монтажной части ТП, мм

Рабочие условия эксплуатации:

- диапазон температуры окружающей среды, °C:.....................от минус 40 до плюс 85;

- относительная влажность, %: ....................................................................до 98

Знак утверждения типа

Знак утверждения типа наносится на титульный лист паспорта (в правом верхнем углу) методом штемпелевания и на табличку, прикрепленную к корпусу преобразователя.

Комплектность

Преобразователь термоэлектрический - 8 шт.

Паспорт (на русском языке) - 8 экз.

Поверка

осуществляется по документу МИ 3090-2007 «ГСИ. Преобразователи термоэлектрические с длиной погружаемой части менее 250 мм. Методика поверки».

Основные средства поверки:

- термометр сопротивления ЭТС-100 эталонный 3 разряда с погрешностью по ГОСТ 8.558-2009 в диапазоне температуры от минус 196 до плюс 660 °С;

- многоканальный прецизионный измеритель температуры МИТ 8.10(М) с пределами допускаемой основной абсолютной погрешности измерения напряжения ±(10-4 -U+1) мкВ, где U -измеряемое напряжение, мВ; сопротивления ±(10-5^R+540-4), где R - измеряемое сопротивление, Ом;

- термостат с флюидизированной средой FB-08, рабочий диапазон температур от плюс 50 до плюс 700 °С.

Сведения о методах измерений

приведены в соответствующем разделе паспорта на ТП.

Нормативные документы

ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.

Международный стандарт МЭК 60584-1 Термопары. Часть 1. Градуировочные таблицы.

Международный стандарт МЭК 60584-2. Термопары. Часть 2. Допуски.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта на территории Челябинской ТЭЦ-1, г. Челябинск.
