Имитаторы электродной системы И-02
| Номер в ГРСИ РФ: | 5517-99 |
|---|---|
| Производитель / заявитель: | Завод измерительных приборов, Беларусь, г.Гомель |
Для проверки работоспособности рН-метров, редоксметров и рХ-метров, иономеров), для применения в условиях производственных помещений и мастерских КИП.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 5517-99 |
| Действует | по 18.03.2016 |
| Наименование | Имитаторы электродной системы |
| Модель | И-02 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | aa02f5c8-1d3a-efe3-497d-e8ec36d09570 |
| Год регистрации | 2011 |
| Общие данные | |
|---|---|
| Источник информации | CD 1999г, CD 2004г |
| Технические условия на выпуск | ТУ 25-05.2141-76 |
| Класс СИ | 31.01 |
| Год регистрации | 2011 |
| Страна-производитель | Беларусь |
| Примечание | 01.11.2012 Изменения в названии организации |
| Центр сертификации СИ | |
| Наименование центра | Госстандарт Беларуси |
| Адрес центра | Беларусь, 220600, г.Минск, Старовиленский тракт, 93 |
| Руководитель центра | Корешков Валерий Николаевич |
| Телефон | (8*0172) 37-52-13 |
| Факс | 37-25-88 |
| Информация о сертификате | |
| Срок действия сертификата | 18.03.2016 |
| Номер сертификата | 42342 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 914 п. 11 от 01.11.2012Приказ 1223 от 18.03.11 п.02 |
Производитель / Заявитель
ОАО "Гомельский завод измерительных приборов", Беларусь, г.Гомель, РУП "Гомельский завод измерительных приборов", Беларусь, г.Гомель.
Беларусь
246001, ул.Интернациональная, 49, тел.8 +10(375-232) 53-02-04, 53-64-11, 53-25-56, факс 53-47-03, E-mail: root@zip.belpak.gomel.by, zip@mail.gomel.by
Поверка
| Методика поверки / информация о поверке | МП ГМ 012-98 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
5241
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 4909 (94%) |
| Неуспешных поверок (СИ непригодно) | 332 (6 %) |
| Актуальность информации | 12.11.2025 |
Поверители
Скачать
|
5517-99: Описание типа
2012-05517-99.pdf
|
Скачать | 73.9 КБ | |
|
5517-99: Методика поверки
2022-mp5517-99.pdf
|
Скачать | 67.4 КБ |
Описание типа
Назначение
Имитаторы электродной системы И-02 предназначены для проверки работоспособности рН-метров, редоксметров и рХ-метров(иономеров)
Описание
Принцип действия имитаторов: суммарная ЭДС электродной системы имитируется напряжением, снимаемым с кнопочных переключателей. Падение напряжения на секциях резисторов равно 1 (00, 10, 1. и 0,1) мВ. Для получения точности установки выходного напряжения большей, чем это обеспечивается кнопочными переключателями, к имитатору подключают лабораторный потенциометр.
Имитаторы являются переносными приборами. Все узлы и детали размещены в металлическом корпусе, который закрывается крышкой с ручкой. Органы управления вынесены на панель корпуса.
место пломбирования
Место клеймения

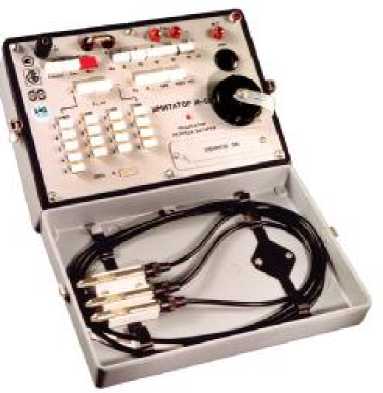

Рис. Имитатор электродной системы И-02
Имитаторы позволяют проверять:
- исправность соединительных линий электроды-преобразователи;
- работоспособность рН-метров, редоксметров, рХ-метров (иономеров) в условиях производства;
- влияние на показания указанных приборов изменения сопротивления электродов и ЭДС «земля-раствор»;
- помехозащищенность рН-метров, редоксметров и рХ-метров (иономеров).
Технические характеристики
Пределы выходного напряжения имитаторов - ±2011 мВ.
Значения сопротивлений, имитирующих внутреннее сопротивление измерительного электрода - (0, 500 и 1000) МОм.
Значения сопротивлений, имитирующих внутреннее сопротивление вспомогательного электрода - (0, 10, 20) кОм.
Пределы допускаемой абсолютной погрешности установки выходного напряжения определяются по формуле
Д = ±(0,0051Ux+0,1) мВ, где Ux -установленное значение выходного напряжения, мВ.
Пределы допускаемой относительной погрешности установки сопротивлений, имитирующих внутреннее сопротивление измерительного электрода - ± 25 % от номинального значения.
Пределы допускаемой относительной погрешности установки сопротивлений, имитирующих внутреннее сопротивление вспомогательного электрода - ± 1 % от номинального значения.
Выходное сопротивление имитатора при равенстве нулю сопротивлений измерительного и вспомогательного электродов - не более 0,55 кОм на 1 мВ выходного напряжения.
Значения напряжения между цепью вспомогательного электрода и клеммой (ЭДС «Земля - раствор») - [0, минус (1,5±0,2), плюс (1,5±0,2)] В.
Сопротивление изоляции высокоомного контакта гнезда «ИЗМ» относительно клеммы, не менее - 5Д012 Ом.
Сопротивление изоляции электрических цепей имитатора относительно клеммы не менее - 109 Ом
Питание имитаторов осуществляется от автономного источника, состоящего:
из двух нормальных элементов питания
напряжение источника - 2,0 В;
ток - 2 мкА или
из трех элементов питания по 1,5 В (типа Э 316)
напряжение источника - 4,5 В, ток - 1 мА.
Средний срок службы, не менее - 8 лет.
Габаритные размеры, не более - 250х160х145 мм.
Масса, не более - 2,0 кг.
Знак утверждения типа
Знак утверждения типа наносится на панель имитаторов И-02 и на титульный лист Руководства по эксплуатации типографским способом.
Комплектность
В комплект поставки входят:
- имитатор И-02 - 1 шт.;
- кабели - 2 шт.;
- руководство по эксплуатации - 1 шт.;
- методика поверки - 1 шт.
Поверка
осуществляется по документу "Имитатор электродной системы И-02. Методика поверки. МП ГМ 012-98", утвержденному Гомельским ЦСМ 10.08.1998 г.
При поверке применяют: прибор комбинированный цифровой Щ300, основная погрешность 0,05; тераомметр Е6-13А с рабочим напряжением 100 В, погрешность ± 10 %.
Сведения о методах измерений
Методика измерений описана в руководстве по эксплуатации 5М2.890.003 РЭ.
Нормативные документы
1. Технические условия ТУ 25-05.2141-76, Республика Беларусь
2. Методика поверки МП ГМ 012-98.
Рекомендации к применению
Сведения отсутствуют.
