Датчики весоизмерительные тензорезисторные Bend Beam (далее - датчики) предназначены для измерений путем преобразования воздействующей на датчик силы тяжести взвешиваемого объекта в аналоговый нормированный электрический измерительный сигнал для использования в весовом оборудовании. Отдельно датчики как средство измерений не применяются.

Информация по Госреестру

Основные данные
Номер по Госреестру 55198-19
Наименование Датчики весоизмерительные тензорезисторные
Модель Bend Beam
Страна-производитель КИТАЙ
Срок свидетельства (Или заводской номер) 24.05.2024
Производитель / Заявитель

Фирма "Zhonghang Electronic Measuring Instruments Co., LTD. (ZEMIC)", Китай

КИТАЙ

Поверка

Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 57
Найдено поверителей 3
Успешных поверок (СИ пригодно) 57 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 24.03.2024

Поверители

Скачать

55198-19: Описание типа СИ Скачать 545.9 КБ
55198-19: Методика поверки Скачать 51.9 КБ

Описание типа

Назначение

Датчики весоизмерительные тензорезисторные Bend Beam (далее - датчики) предназначены для измерений путем преобразования воздействующей на датчик силы тяжести взвешиваемого объекта в аналоговый нормированный электрический измерительный сигнал для использования в весовом оборудовании. Отдельно датчики как средство измерений не применяются.

Описание

Принцип действия датчиков основан на преобразовании силы, действующей на упругий элемент, в его деформацию и преобразовании этой деформации при помощи тензорезисторов в аналоговый нормированный электрический сигнал.

Датчики состоят из упругого элемента, наклеенных на него тензорезисторов, соединенных по мостовой электрической схеме, элементов термокомпенсации и нормирования. Место наклейки тензорезисторов и расположения элементов термокомпенсации и нормирования загерметизированы.

Маркировка датчиков производится на фирменной наклейке, на которой нанесено:

- товарный знак изготовителя;

- модификация датчика;

- серийный номер;

- класс точности по ГОСТ 8.631-2013 (OIML R 60:2000);

- максимальное число поверочных интервалов;

- максимальная нагрузка Емах;

- год изготовления;

В сопроводительной документации к датчикам также указывается следующая информация:

- минимальная нагрузка;

- предел допустимой нагрузки;

- наименьший поверочный интервал vmin;

- номинальный выходной сигнал, напряжение питания.

Модификации датчиков отличаются максимальной нагрузкой, пределами допускаемой погрешности, габаритными размерами, массой и внешним видом.

Маркировка модификаций датчиков имеет общий вид:

A В С X Сх XXX DDD EE FF GGG, где А - материал исполнения датчика:

- B - нержавеющая сталь;

- H - конструкционная сталь;

- L - алюминий;

В - тип герметизации:

- M - лазерная сварка;

- отсутствие индекса - силикон;

С - тип и структура датчика:

- 6 - одноточечный датчик;

- 11 - балочный датчик на изгиб;

X - уникальные конструктивные особенности;

Сх - класс точности С по ГОСТ 8.631-2013 (OIML R 60:2000) (где x - максимальное число поверочных интервалов, выраженное в единицах 1000)

XXX - максимальная нагрузка Емах в килограммах (Kg) или тоннах (t);

DDD - длина кабеля в метрах и конфигурация кабеля:

- B - стандартный кабель;

- T - упругий кабель;

- F - кабель с защитой от грызунов;

- G - кабель дополнительно экранированный с защитой;

- J - кабель с разъемом;

ЕЕ - количество жил кабеля:

- 6 - 6-жильный;

- отсутствие индекса - 4х-жильный;

FF - специальные параметры (при наличии):

- SC - текущий выход;

- R* - нестандартное сопротивления;

- S* - нестандартная чувствительность;

- W* - нестандартная конструктивная особенность;

- A* - нестандартные текущий выход и чувствительность;

- B* - нестандартные чувствительность и сопротивление.

GGG - рыночная сегментация:

- D41 - датчик для рынков стран СНГ, США и Европы;

- отсутствие индекса - для других регионов.

Датчики выполняются в 32 сериях, общий вид которых представлен на рисунках 1 - 24.

Пример маркировки датчиков представлен на рисунке 25.

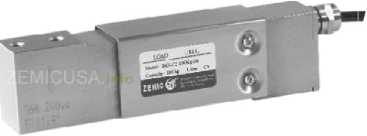

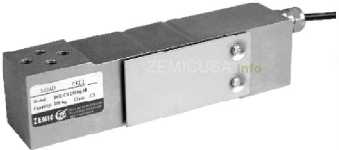

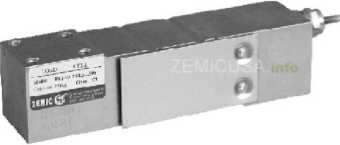

Рисунок 1 - Общий вид датчиков серий B6E, H6E

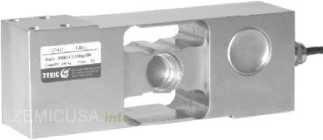

Рисунок 2 - Общий вид датчиков серий B6E3, B6G, H6G, H6E3

Рисунок 3 - Общий вид датчиков серий B6F, H6F

Рисунок 4 - Общий вид датчиков серий B6G5, H6G5

Рисунок 5 - Общий вид датчиков серии B6N

Рисунок 6 - Общий вид датчиков серий B6Q, L6Q

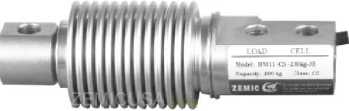

Рисунок 7 - Общий вид датчиков серий BM11, HM11

Рисунок 8 - Общий вид датчиков серии BM6A

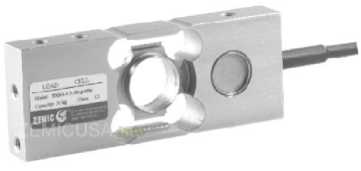

Рисунок 9 - Общий вид датчиков серии BM6G

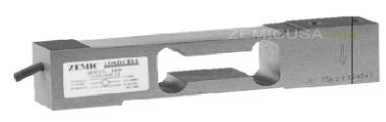

Рисунок 11- Общий вид датчиков серии L6C

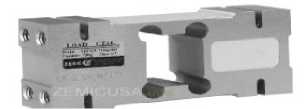

Рисунок 13 - Общий вид датчиков серии L6E

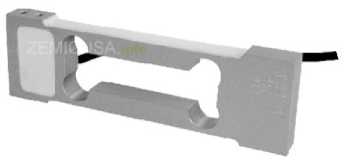

Рисунок 15 - Общий вид датчиков серии L6F

Рисунок 17 - Общий вид датчиков серии L6H5

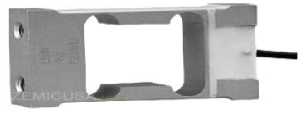

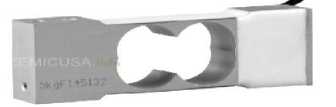

Рисунок 19 - Общий вид датчиков серии L6J1

Рисунок 21 - Общий вид датчиков серии L6N

Рисунок 23 - Общий вид датчиков серии L6W

Рисунок 10 - Общий вид датчиков серии L6B

Рисунок 12 - Общий вид датчиков серии L6D

Рисунок 14 - Общий вид датчиков серии L6E3

Рисунок 16 - Общий вид датчиков серии L6G

Рисунок 18 - Общий вид датчиков серии L6J

Рисунок 20 - Общий вид датчиков серии L6L

Рисунок 22 - Общий вид датчиков серии L6T

Рисунок 24 - Общий вид датчиков серии BM6E

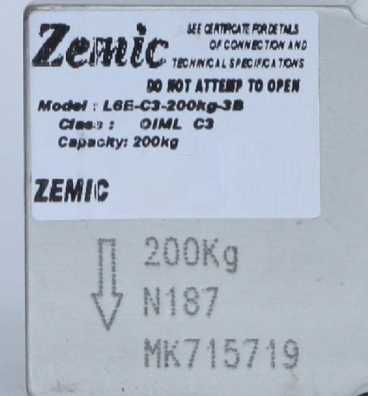

Рисунок 25 - Пример маркировки датчиков

Пломбирование датчиков не предусмотрено. Защита от несанкционированного доступа достигается путём применения лазерной сварки и герметика на этапе производства датчиков. Ограничение доступа обеспечивается конструкцией самих датчиков, вскрытие которой приводит к её разрушению.

Программное обеспечение отсутствует.

Технические характеристики

Таблица 1 - Метрологические и технические характеристики датчиков

Наименование характеристики

Значение

Доля от пределов допускаемой погрешности весов (PLC)

0,7

Предел допустимой нагрузки (ELim), % от Emax

150

Обозначение по влажности

СН

Вероятность безотказной работы за 2000 ч

0,9

Значение поверочного интервала (v), кг

Emax/nmax

Напряжение питания постоянного тока, В

от 5 до 12

Таблица 2 - Пределы допускаемой погрешности

Нагрузка, m

Пределы допускаемой погрешности (mpe)

0 < m < 500 v

±PLr0,5 v

500 v < m < 2000 v

±Plc'1,0 v

2000 v < m < 10000 v

±Plc-1,5 v

Таблица 3 - Значение максимальной нагрузки (Emax)

Серия

Максимальная нагрузка (Emax), кг

B6E, B6E3, H6E, H6E3

20; 30; 50; 75; 100; 150; 200; 250; 300

B6F, H6F

50; 100; 150; 200; 250; 300; 400; 500; 750; 1000; 1500; 2000

B6G, H6G

50; 100; 150; 200; 250; 300; 400; 500; 600; 635

B6G5, H6G5

50; 100; 150; 200; 250; 300; 400; 500; 600; 750; 1000; 1500; 2000

B6N

5; 8; 10; 15; 20; 30; 50; 75; 100; 150; 200

B6Q

150; 200; 250

BM6A

6; 12; 15; 30; 60

BM6E

50; 200; 300

BM6G

75; 100; 150; 200; 300; 400; 500

BM11, HM11

5; 10; 20; 30; 50; 100; 200; 250; 300; 350; 500

L6B

0,3; 0,6; 1,0; 1,2; 1,5; 3,0

L6C

3; 5; 8; 20; 30; 50

Продолжение таблицы 3

Модификация

Максимальная нагрузка (Emax), кг

L6D

2,5; 3,0; 5,0; 6,0; 8,0; 10,0; 15,0; 20,0; 30,0; 35,0; 40,0; 50,0

L6E

50; 60; 80; 100; 150; 200; 300

L6E3

50; 100; 150; 200; 250; 300; 500

L6F

50; 100; 150; 200; 250; 500; 750; 1000; 2000

L6G

50; 100; 150; 200; 250; 300; 500; 600; 750

L6H5

4; 5; 8; 10; 20

L6J

1; 2; 3; 5; 8; 10; 15; 20

L6J1

0,3; 0,4; 0,5; 0,6; 1,0; 3,0

L6L

5; 8; 10; 15; 20; 30; 50; 80; 100; 150; 200

L6N

3; 5; 8; 10; 15; 20; 30; 50; 75; 100

L6Q

50; 100; 150; 200; 250

L6T

50; 75; 100; 150; 200; 250; 300; 500; 635; 1000

L6W

50; 75; 100; 150; 200; 250; 300; 500; 635

Таблица 4 - Метрологические и технические характеристики датчиков серий L6B, L6H5, L6J1, L6J, L6C, L6D

Наименование характеристики

Значение

Серия

L6B

L6H5

L6J1

L6J

L6C

L6D

Класс точности по ГОСТ 8.613-2013

C

C

C

C

C

C

Максимальное число поверочных интервалов (nmax)

2500

3000

2500

2500

3000

3000

Номинальный относительный выходной сигнал, мВ/В

0,9±0,1

0,9±0,2

1,0±0,1

1,5±0,2

1,9±0,2

2,0±0,2

Минимальный поверочный интервал (vmin)

Emax/5000

Emax/5000

Emax/5000

Emax/5000

Emax/7000

Emax/10000

Входное сопротивление, Ом

406±6

409±6

394±6

409±6

409±6

406±6

Выходное сопротивление, Ом

350±3

350±3

350±3

350±3

350±3

350±3

Исполнение

алюминиевый сплав

Предельные значения температуры, °С

от -10 до +40

Таблица 5 - Метрологические и технические характеристики датчиков серий L6E, L6F, L6Q, L6W, L6E3, L6T, L6G, L6L, L6N

Наименование характеристики

Значение

Серия

L6E, L6F, L6Q, L6W

L6E3, L6T

L6G

L6L

L6N

Класс точности по ГОСТ 8.613-2013

C

C

C

C

C

Максимальное число поверочных интервалов (nmax)

3000

3000

3000

2500

3000

Номинальный относительный выходной сигнал, мВ/В

2,0±0,2

2,0±0,2

2,0±0,2

2,0±0,2

2,0±0,2

Продолжение таблицы 5

Наименование характеристики

Значение

Серия

L6E, L6F, L6Q, L6W

L6E3, L6T

L6G

L6L

L6N

Минимальный поверочный интервал (v min)

Emax/7000

Emax/7000

Emax/7000

Emax/5000

Emax/7000

Входное сопротивление, Ом

406±6

409±6

406±6 (1065±15)1)

394±6

394±6

Выходное сопротивление, Ом

350±3

350±3

350±3 (1000±10)1)

350±3

350±3

Исполнение

алюминиевый сплав

Предельные значения температуры, ° С

от -10 до +40

1) - в скобках приведены данные для модификаций датчиков, в конце наименования которых присутствует индекс «R*»

Таблица 6 - Метрологические и технические характеристики датчиков серий B6E, H6E, H6E3, B6F, H6F, B6Q, B6E3, B6G, H6G, B6N, H6G5, B6G5, BM6G, ВМ6Е, BM6A, BM11, HM11______

Наименование характеристики

Значение

Серия

B6E, H6E, H6E3, B6F, H6F, B6Q

B6E3, B6G, H6G, B6N

H6G5, B6G5

BM6G, ВМ6Е

BM6A

BM11, HM11

Класс точности по ГОСТ 8.6132013

C

C

C

C

C

C

Максимальное число поверочных интервалов (nmax)

3000

3000

3000

3000

3000

3000

Номинальный относительный выходной сигнал, мВ/В

2,0±0,2 (2,000±0,002)1)

2,000±0,002

2,000±0,002

2,0±0,2 (2,000±0,002)1)

2,0±0,2 (2,000±0,002)1) (3,0±0,2)1)

2,0±0,02

Минимальный поверочный интервал (vmin), кг

Emax/10000

Emax /10000

Emax/10000

Emax/10000

Emax/10000

Emax/10000

Входное сопротивление, Ом

384±4 (400±20)2)

384±4

384±4

350±3,5

400±20

460±50

Выходное сопротивление, Ом

351±2

351±2

351±2

351±2

351±2

351±2

Исполнение

нержавеющая сталь3)/легированная сталь4)

1) - в скобках приведены данные для модификаций датчиков, в конце наименования которых присутствует индекс «S*»

2) - в скобках приведены данные для модификаций датчиков, в конце наименования которых присутствует индекс «R*»

3) - для модификаций B6E, B6E3, B6F, B6G, B6G5, B6N, B6Q, BM11, BM6A, BM6E, BM6G

4) - для модификаций H6E, H6E3, H6F, H6G, H6G5, HM11

Таблица 7 - Габа

ритные размеры и масса

Серия

Максимальная нагрузка (Emax), кг

Наименование характеристики

Габаритные размеры (ДхШхВ), мм, не более

Масса, кг, не более

B6E

H6E

20; 30; 50; 75; 100; 150; 200;

250; 300

150x38x35

1,5

B6E3

H6E3

150x44x40

1,7

BM6E

50; 200; 300

150x40x35

1,4

B6F, H6F

50; 100; 150; 200

156x44x75

3

250; 300; 400; 500

146x60x70

4,8

750;1000; 1500; 2000

176x76x125

9,5

B6G

50; 100; 150; 200

156x44x75

2,9

250; 300; 400; 500

146x60x70

600;635

176x76x125

H6G

50; 100; 150; 200; 250; 300;

400; 500; 600; 635

174x65x60

2,9

BM6G

75; 100; 150; 200; 300; 400;

500

174x64x45

L6G

50; 100; 150; 200; 250; 300;

500; 600; 750

174x65x60

1,8

B6G5

H6G5

50; 100; 150; 200; 250; 300; 400; 500; 600; 750; 1000

150x68x77

4,62

1500; 2000

150x76x88

5,9

L6T

50; 75; 100; 150; 200; 250 300;

500; 635; 1000;

191,01x75,44x76,2

2,2

L6W

50; 75; 100; 150; 200; 250 300;

500;635

188x62,3x63,5

2,1

B6N

5; 8; 10; 15; 20; 30; 50; 75;

100; 150; 200

150x40x38

1

L6L

5; 8; 10; 15; 20; 30; 50; 80;

100; 150; 200

150x40x29

0,5

L6N

3; 5; 8; 10; 15; 20; 30; 50; 75;

100

150x40x25

B6Q

150; 200; 250

150.0x39,9x41,5

2

BM6A

6; 12; 15; 30; 60

130x50x13,5

1,2

BM11

HM11

5; 10; 20; 30; 50; 100; 200; 250; 300; 350; 500

120x38

0,6

L6B

0,3; 0,6; 1,0; 1,2; 1,5; 3,0

110x33x10

0,08

L6J

1; 2; 3; 5; 8; 10; 15; 20

88x32x16

0,086

L6C

3; 5; 8; 20; 30; 50

125x45x29

0,35

L6D

2,5; 3,0; 5,0; 6,0; 8,0; 10,0;

15,0; 20,0; 30,0; 35,0; 40,0;

50,0

130x30x22

0,21

L6E

50; 60; 80; 100; 150; 200; 300

150x40x35

0,6

L6E3

50; 100; 150; 200; 250; 300;

500

150x44x40

0,78

L6F

50; 100; 150; 200

156x44x75

1,5

250;500

146x95x60

1

750;1000; 2000

176x76x125

2,2

L6H5

4; 5; 8; 10; 20

80x50x20

0,2

L6J1

0,3; 0,4; 0,5; 0,6; 1,0; 3,0

70x22x12

0,05

L6Q

50; 100; 150

150x44x38,1

0,75

200; 250

220x120x50

Знак утверждения типа

наносится фотохимическим способом на маркировочную табличку, расположенную на датчиках и типографским способом на титульный лист руководства по эксплуатации

Комплектность

Таблица 8 - Комплектность средства измерений

Наименование

Обозначение

Количество

Датчик весоизмерительный тензорезисторный

-

1 шт.

Руководство по эксплуатации

-

1 экз.

Поверка

осуществляется по документу Приложение ДА «Методика поверки» ГОСТ 8.631-2013 (OIML R 60:2000)

Основные средства поверки:

- рабочий эталон 1-го разряда по ГОСТ 8.640-2014 - силовоспроизводящая машина, ПГ ±0,03 %;

- рабочий эталон единицы массы 4-го разряда по Государственной поверочной схеме для средств измерений массы, утвержденной приказом Росстандарта № 2818 от 29.12.18 г., класса точности М1 по ГОСТ OIML R-111-1-2009.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Государственная поверочная схема для средств измерений массы, утвержденная приказом Росстандарта № 2818 от 29.12.18. Государственный первичный эталон и государственная поверочная схема для средств измерений массы

ГОСТ 8.631-2013 (OIML R 60:2000) ГСИ. Датчики весоизмерительные. Общие технические требования. Методы испытаний

Техническая документация «Zhonghang Electronic Measuring Instruments Co., LTD.», КНР
