Датчики весоизмерительные тензорезисторные МК2 мод. МК2-0,5-С1; МК2-1-С1; МК2-2-С1; МК2-0,5-С3; МК2-1-С3; МК2-2-С3
| Номер в ГРСИ РФ: | 55199-13 |
|---|---|
| Категория: | Датчики весоизмерительные |
| Производитель / заявитель: | АО «Весоизмерительная компания «Тензо-М», дп. Красково |
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 55199-13 |
| Действует | по 18.04.2024 |
| Наименование | Датчики весоизмерительные тензорезисторные |
| Модель | МК2 мод. МК2-0,5-С1; МК2-1-С1; МК2-2-С1; МК2-0,5-С3; МК2-1-С3; МК2-2-С3 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 1e526b30-69da-ba4c-e264-f88e368092ab |
| Год регистрации | 2013 |
| Общие данные | |
|---|---|
| Класс СИ | 28.01 |
| Год регистрации | 2013 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | 14.10.2018 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 1172 п. 04 от 14.10.2013 |
Производитель / Заявитель
ЗАО "Весоизмерительная компания "Тензо-М", пос.Красково
Россия
Поверка
| Методика поверки / информация о поверке | ГОСТ Р 8.726-2010 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 42 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
55199-13: Описание типа
2018-55199-13.pdf
|
Скачать | 105.4 КБ | |
|
55199-13: Методика поверки
2022-mp55199-13.pdf
|
Скачать | 68.7 КБ |
Описание типа
Назначение
Датчики весоизмерительные тензорезисторные МК2 модификации МК2-0,5-С1, МК2-1-С1, МК2-2-С1, МК2-0,5-С3, МК2-1-С3, МК2-2-С3 (далее-датчики) предназначены для измерений и преобразования воздействующей на датчик силы тяжести взвешиваемого объекта в аналоговый нормированный электрический измерительный сигнал.
Описание
Принцип действия датчиков основан на изменении электрического сопротивления тензорезисторов, соединенных в мостовую схему, при их деформации, возникающей в местах наклейки тензорезисторов к упругому элементу датчика, под действием прилагаемой нагрузки. Изменение электрического сопротивления вызывает разбаланс мостовой схемы и появление в диагонали моста электрического сигнала, изменяющегося пропорционально нагрузке.
Датчики состоят из упругого элемента, выполненного из легированной стали, штуцера для ввода кабеля питания и измерения, тензорезисторов на клеевой основе, соединенных по полной мостовой электрической схеме и элементов герметизации. Места наклейки тензорезисторов и расположения элементов термокомпенсации и нормирования в датчиках находятся во внутренней полости упругого элемента и защищены крышками и герметиком.
Модификации датчиков отличаются максимальной нагрузкой, классом точности, габаритными размерами, массой и имеют обозначение МК2-Р-К, где:
Р - максимальная нагрузка, т;
К - класс точности по ГОСТ 8.631-2013 и число поверочных интервалов (С1 или С3).
Внешний вид датчика показан на рисунке 1.

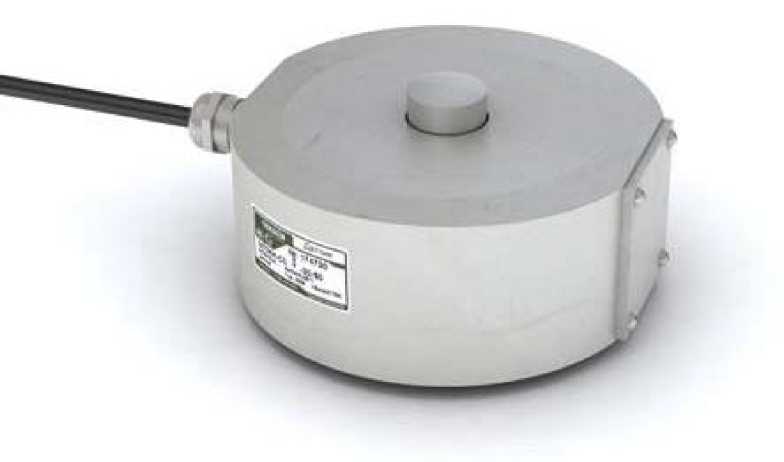

Рисунок 1 - Внешний вид датчика МК2
Пломбирование датчиков не предусмотрено.
Маркировка датчиков производится на фирменной наклейке (рисунок 2), на которой нанесены:
- торговая марка изготовителя;
- модификация весоизмерительного датчика;
- максимальная нагрузка Emax;
- серийный номер;
- знак утверждения типа.
Рисунок 2 - Внешний вид наклейки датчика МК2
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
Класс точности по ГОСТ 8.631-2013 |
С | |
|
Максимальное число поверочных интервалов, nmax = Етах Zv |
1000 |
3000 |
|
Максимальная нагрузка, Етах, т |
0,5; 1; 2 | |
|
Минимальная нагрузка, Emin, т |
0 | |
|
Значение поверочного интервала v, кг |
Етах Z nmax | |
|
Минимальный поверочный интервал, vmin, кг |
Етах /5000 |
Етах /10000 |
|
Выходной сигнал при Етах, мВ/В |
2±0,004 |
2±0,002 |
|
Входное сопротивление, Ом |
750±15 | |
|
Выходное сопротивление, Ом |
700±1 | |
|
Не возврат выходного сигнала при возврате к минимальной нагрузке Cdr после нагружения постоянной нагрузкой, составляющей 90 - 100 % от Етах в течение 30 мин, выраженный через поверочный интервал v |
±0,5 | |
|
Пределы допускаемой погрешности mpe: до 500v вкл. св. 500v до 2000v вкл. св. 2000v |
±0,35v ±0,70v ±1,05v | |
|
Предельные значения температуры, °С: |
от -10 до +40 | |
|
Предел допустимой нагрузки, % от Emax |
125 | |
|
Обозначение по влажности |
CH | |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более: - диаметр - высота |
125 50 |
|
Масса, кг, не более |
3,7 |
|
Диапазон температур эксплуатации и хранения, °С |
от -50 до +50 |
|
Напряжение питания, В |
от 3 до 12 |
|
Вероятность безотказной работы за 2000 ч |
0,98 |
|
Маркировка взрывозащиты |
0ExiaIICT6 X |
Знак утверждения типа
наносится типографским способом на титульный лист паспорта и термосублимационным способом на фирменную наклейку.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Датчик весоизмерительный тензорезисторный с кабелем |
МК2 |
1 шт. |
|
Паспорт |
4273-066-18217119-2013 ПС |
1 экз. |
|
Транспортная тара |
— |
1 шт. |
Поверка
осуществляется в соответствии с приложением ДА «Методика поверки» ГОСТ 8.631-2013.
Основные средства поверки:
рабочие эталоны 1-го разряда по ГОСТ Р 8.640-2014 с пределами допускаемых значений доверительных границ относительной погрешности 6=0,01 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в виде оттиска клейма в свидетельство о поверке.
Сведения о методах измерений
изложены в ГОСТ 8.631-2013 «ГСИ. Датчики весоизмерительные. Общие технические требования.
Методы испытаний».
Нормативные документы
ГОСТ 8.631-2013 ГСИ. Датчики весоизмерительные. Общие технические требования. Методы испытаний
ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерений массы
ТУ 4273-066-18217119-2007 Датчики сило- и весоизмерительные тензорезисторные серий М, Н, Т и С. Технические условия
