Датчики весоизмерительные тензорезисторные Н2 и Н11 мод. Н2-1-С1, Н2-2-С1, Н2-5-С1, Н2-10-С1, Н2-15-С1, Н2-1-С3, Н2-2-С3, Н2-5-С3, Н2-10-С3, Н2-15-С3, Н11-0,5-С1, Н11-1-С1, Н11-0,5-С3, Н11-1-С3
Номер в ГРСИ РФ: | 55200-13 |
---|---|
Категория: | Датчики весоизмерительные |
Производитель / заявитель: | АО «Весоизмерительная компания «Тензо-М» |
55200-13: Описание типа СИ | Скачать | 76.6 КБ |
Информация по Госреестру
Основные данные | |
---|---|
Номер по Госреестру | 55200-13 |
Наименование | Датчики весоизмерительные тензорезисторные |
Модель | Н2 и Н11 мод. Н2-1-С1, Н2-2-С1, Н2-5-С1, Н2-10-С1, Н2-15-С1, Н2-1-С3, Н2-2-С3, Н2-5-С3, Н2-10-С3, Н2-15-С3, Н11-0,5-С1, Н11-1-С1, Н11-0,5-С3, Н11-1-С3 |
Класс СИ | 28.01 |
Год регистрации | 2013 |
Страна-производитель | Россия |
Информация о сертификате | |
Срок действия сертификата | 14.10.2018 |
Тип сертификата (C - серия/E - партия) | C |
Дата протокола | Приказ 1172 п. 05 от 14.10.2013 |
Производитель / Заявитель
ЗАО "Весоизмерительная компания "Тензо-М", пос.Красково
Россия
Поверка
Методика поверки / информация о поверке | ГОСТ Р 8.726-2010 |
Межповерочный интервал / Периодичность поверки | 1 год |
Зарегистрировано поверок | 1100 |
Найдено поверителей | 9 |
Успешных поверок (СИ пригодно) | 1100 (100%) |
Неуспешных поверок (СИ непригодно) | 0 (0%) |
Актуальность информации | 22.12.2024 |
Поверители
Скачать
55200-13: Описание типа СИ | Скачать | 76.6 КБ |
Описание типа
Назначение
Датчики весоизмерительные тензорезисторные Н2 и Н11 модификации Н2-1-С1, Н2-2-С1, Н2-5-С1, Н2-10-С1, Н2-15-С1, Н2-1-С3, Н2-2-С3, Н2-5-С3, Н2-10-С3, Н2-15-С3, Н11-0,5-С1, Н11-1-С1, Н11-0,5-С3, Н11-1-С3 (далее - датчики) предназначены для измерений и преобразования воздействующей на датчик силы тяжести взвешиваемого объекта в аналоговый нормированный электрический измерительный сигнал.
Описание
Принцип действия датчиков основан на изменении электрического сопротивления тензорезисторов, соединенных в мостовую схему, при их деформации, возникающей в местах наклейки тензорезисторов к упругому элементу датчика, под действием прилагаемой нагрузки. Изменение электрического сопротивления вызывает разбаланс мостовой схемы и появление в диагонали моста электрического сигнала, изменяющегося пропорционально нагрузке.
Датчики состоят из упругого элемента, выполненного из легированной стали, штуцера для ввода кабеля питания и измерения, тензорезисторов на клеевой основе, соединенных по полной мостовой электрической схеме воспринимающих деформацию сдвига упругого элемента. Места наклейки тензорезисторов и расположения элементов термокомпенсации и нормирования находятся во внутренней полости упругого элемента и защищены герметиком и крышкой.
Модификации датчиков отличаются максимальной нагрузкой, классом точности, габаритными размерами, массой и имеют обозначение Д-Р-К, где:
Д - обозначение датчика (Н2 или Н11);
Р - максимальная нагрузка, т;
К - класс точности по ГОСТ 8.631-2013 и число поверочных интервалов (С1 или С3).

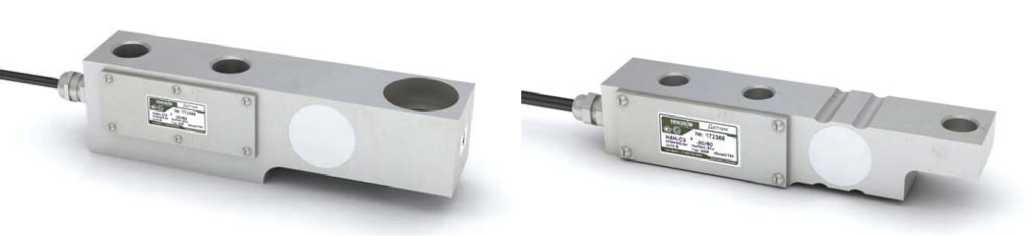

Рисунок 1 - Внешний вид датчиков Н2 Рисунок 2 - Внешний вид датчиков Н11
Пломбирование датчиков не предусмотрено.
Маркировка датчиков производится на фирменной наклейке (рисунок 3), на которой нанесены:
- торговая марка изготовителя;
- модификация весоизмерительного датчика;
- максимальная нагрузка Emax;
- серийный номер;
- знак утверждения типа.
Рисунок 3 - Внешний вид наклейки датчиков Н2 и Н11
Программное обеспечение отсутствует
Технические характеристики
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Модиф |
)икации | ||
Н2 |
Н11 | |||
С1 |
С3 |
С1 |
С3 | |
Класс точности по ГОСТ 8.631-2013 |
С | |||
Максимальное число поверочных интервалов, nmax = Е-max /V |
1000 |
3000 |
1000 |
3000 |
Максимальная нагрузка, Emax, т |
1; 2; 5; 10; 15 |
0,5; 1 | ||
Минимальная нагрузка, Emin, т |
0 | |||
Значение поверочного интервала V, кг |
Emax / nmax | |||
Минимальный поверочный интервал, Vmin, кг |
Emax /5000 |
Emax /10000 |
Emax /5000 |
Emax /10000 |
Выходной сигнал при Emax, мВ/В |
2±0,005 |
2±0,002 | ||
Входное сопротивление, Ом |
380±10 | |||
Выходное сопротивление, Ом |
350±1 | |||
Не возврат выходного сигнала при возврате к минимальной нагрузке Cdr после нагружения постоянной нагрузкой, составляющей 90-100 % от Emax в течение 30 мин, выраженный через поверочный интервал v |
±0,5 | |||
Пределы допускаемой погрешности mpe: до 500v вкл. св. 500v до 2000v вкл. св. 2000v |
±0,35v ±0,70v ±1,05v | |||
Предельные значения температуры, °С |
от -10 до +40 | |||
Обозначение по влажности |
CH | |||
Предел допустимой нагрузки, % от Emax |
125 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Диапазон температур эксплуатации и хранения, °С |
от -50 до +50 |
Напряжение питания, В |
от 3 до 12 |
Вероятность безотказной работы за 2000 ч |
0,98 |
Маркировка взрывозащиты |
0ExiaIICT6 X |
Таблица 3 - Масса и габаритные размеры датчиков
Обозначение датчика |
Максимальная нагрузка, т |
Г абаритные размеры, мм, не более |
Масса, кг, не более | ||
длина |
ширина |
высота | |||
Н2 |
1 |
180 |
45 |
38 |
1,8 |
2 |
195 |
45 |
44 |
2,2 | |
5 |
225 |
55 |
62 |
3,9 | |
10 |
280 |
67 |
88 |
8,2 | |
15 |
280 |
71 |
88 |
9,0 | |
Н11 |
0,5; 1 |
168 |
39 |
34 |
1,2 |
Знак утверждения типа
наносится типографским способом на титульный лист паспорта и термосублимационным способом на фирменную наклейку.
Комплектность
Таблица 4 - Комплектность средства измерений
Наименование |
Обозначение |
Количество |
Датчик весоизмерительный тензорезисторный с кабелем |
Н2 и Н11 |
1 шт. |
Паспорт |
4273-066-18217119-2013 ПС |
1 экз. |
Транспортная тара |
_ |
1 шт. |
Сведения о методах измерений
изложены в ГОСТ 8.631-2013 «ГСИ. Датчики весоизмерительные. Общие технические требования. Методы испытаний».
Нормативные документы
ГОСТ 8.631-2013 ГСИ. Датчики весоизмерительные. Общие технические требования. Методы испытаний
ГОСТ 8.021-2015 «ГСИ. Государственная поверочная схема для средств измерений массы»
ТУ 4273-066-18217119-2007 Датчики сило- и весоизмерительные тензорезисторные серий М, Н, Т и С. Технические условия
