Весы неавтоматического действия HR-AG/HR-AZG
Номер в ГРСИ РФ: | 55204-13 |
---|---|
Категория: | Весы |
Производитель / заявитель: | Фирма "A&D Scales Co., Ltd.", Корея |
55204-13: Описание типа СИ | Скачать | 90.9 КБ |
Информация по Госреестру
Основные данные | |
---|---|
Номер по Госреестру | 55204-13 |
Наименование | Весы неавтоматического действия |
Модель | HR-AG/HR-AZG |
Класс СИ | 28.01 |
Год регистрации | 2013 |
Страна-производитель | Корея |
Информация о сертификате | |
Срок действия сертификата | 14.10.2018 |
Тип сертификата (C - серия/E - партия) | C |
Дата протокола | Приказ 1172 п. 09 от 14.10.2013 |
Производитель / Заявитель
Фирма "A&D Scales Co., Ltd.", Корея
Корея
Поверка
Методика поверки / информация о поверке | ГОСТ OIML R 76-1-2011 |
Межповерочный интервал / Периодичность поверки | 1 год |
Зарегистрировано поверок | 6146 |
Найдено поверителей | 163 |
Успешных поверок (СИ пригодно) | 6085 (99%) |
Неуспешных поверок (СИ непригодно) | 61 (1%) |
Актуальность информации | 11.12.2024 |
Поверители
Скачать
55204-13: Описание типа СИ | Скачать | 90.9 КБ |
Описание типа
Назначение
Весы неавтоматического действия HR-AG/HR-AZG (далее весы) предназначены для статического определения массы веществ и материалов.
Описание
Конструктивно весы выполнены в едином корпусе и состоят из грузоприемного устройства, грузопередающего устройства и весоизмерительного устройства с показывающим устройством. Весы оснащаются поддонным крюком и ветрозащитной витриной.
Общий вид весов представлен на рисунке 1.

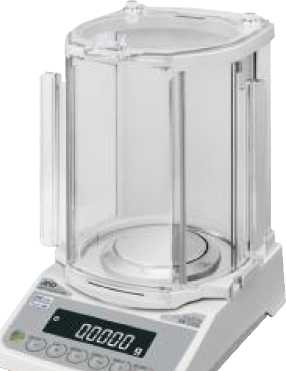

Рисунок 1 - Общий вид весов
Принцип действия весов основан на компенсации массы взвешиваемого груза электромагнитной силой, создаваемой системой автоматического уравновешивания. Электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза, преобразуется в цифровой код. Результаты взвешивания выводятся на дисплей.
Питание весов осуществляется через адаптер сетевого питания.
Весы оснащены последовательным интерфейсом передачи данных RS232C.
Питание весов осуществляется через адаптер сетевого питания. Весы снабжены следующими устройствами (в скобках указаны соответствующие пункты
ГОСТ OIML R 76-1-2011):
- полуавтоматическое устройство установки на нуль (Т.2.7.2.2);
- устройство первоначальной установки на нуль (Т.2.7.2.4);
- устройство слежения за нулем (Т.2.7.3);
- устройство установки нуля и уравновешивания тары (4.6.9);
- устройство выборки массы тары (Т.2.7.4);
- цифровое показывающее устройство с отличающимся делением (3.4.1).
- полуавтоматическое устройство юстировки чувствительности встроенным грузом (HR-100AZG, HR-150AZG, HR-250AZG).
Весы снабжены следующими функциями:
- счетный режим;
- вычисление процентных соотношений.
Модификации весов с индексом Z имеют функцию внутренней калибровки.
На маркировочной табличке весов указывают:
- обозначение типа весов;
- класс точности;
- значения Max, Min, e;
- торговую марку изготовителя и его полное наименование;
- торговую марку или полное наименование представителя изготовителя для импортируемых весов;
- серийный номер;
- диапазон температур;
- знак утверждения типа.
Программное обеспечение
Программное обеспечение (далее - ПО) весов является встроенным и полностью метрологически значимым.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее весов при их включении.
Переход в сервисный режим (Service Mode), позволяющий изменять ПО и настройки весов, возможен только сервисным инженером на специальном оборудовании. Вскрытие корпуса весов не дает возможности получить доступ к электронным настройкам и ПО, поэтому пломбирования корпуса не требуется.
Уровень защиты ПО от непреднамеренных и преднамеренных воздействии в соответствии с МИ 3286-2010 - «А».
Таблица 1
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
Весы HR-AG |
—* |
Р-1.ХХ |
-* |
-* |
* Примечание - Идентификационное наименование программного обеспечения, цифровой идентификатор ПО (контрольная сумма исполняемого кода) и алгоритм вычисления цифрового идентификатора ПО не используется на весах при работе со встроенным ПО.
Технические характеристики
Таблица 2
Наименование характеристики |
Модификация весов | |||
HR-100AG HR-100AZG |
HR-150AG HR-150AZG |
HR-250AG HR-250AZG |
HR-251AG HR-251AZG | |
Класс точности по ГОСТ OIML R 76-1-2011 |
I | |||
Максимальная нагрузка (Max), г |
102 |
152 |
252 |
62/252 |
Наименование характеристики |
Модификация весов | |||
HR-100AG HR-100AZG |
HR-150AG HR-150AZG |
HR-250AG HR-250AZG |
HR-251AG HR-251AZG | |
Минимальная нагрузка (Min), г |
0,01 |
0,01 |
0,01 |
0,01 |
Действительная цена деления, (d), г |
0,0001 |
0,0001 |
0,0001 |
0,0001/0,001 |
Поверочное деление, (e), г |
0,001 |
0,001 |
0,001 |
0,001/0,001 |
Число поверочных делений, (n) |
102 000 |
152 000 |
252 000 |
62 000/252 000 |
Диапазон уравновешивания тары, г |
100% Max | |||
Диапазон температуры, °С |
От +15 до +25 | |||
Параметры адаптера сетевого питания: - напряжение на входе, В - частота, Гц |
220+10%-15% 50 ±1 | |||
Масса, кг |
от 3,5 (модификации HR-AG) до 3,9 (модификации HR-AZG) | |||
Габаритные размеры, мм |
198x294x315 |
Знак утверждения типа
Знак утверждения типа наносится на маркировочную табличку, расположенную на грузоприемном устройстве весов и типографским способом на титульный лист руководства по эксплуатации.
Комплектность
1. Весы........................................................................................................................... 1 шт.
2. Адаптер сетевого питания ........................................................................................ 1 шт.
3. Руководство по эксплуатации ..................................................................................1 экз.
Поверка
осуществляется по приложению ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
Идентификационные данные, а так же процедура идентификации программного обеспечения приведены в разделе 17 руководства по эксплуатации на весы.
Основные средства поверки: гири, соответствующие классу точности E2 по
OIML R 111-1-2009.
Сведения о методах измерений
«Весы неавтоматического действия HR-AG/HR-AZG. Руководство по эксплуатации», раздел 6 «Взвешивание».
Нормативные документы
1. ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
2. ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений массы».
3. Техническая документация фирмы-изготовителя.
Рекомендации к применению
- при осуществлении торговли и товарообменных операций;
- выполнение государственных учетных операций;
- осуществление мероприятий государственного контроля (надзора).
