Система измерений количества и показателей качества нефти СИКН № 596 ОАО "НАК "АКИ-ОТЫР
| Номер в ГРСИ РФ: | 55327-13 |
|---|---|
| Производитель / заявитель: | ОАО "НАК "АКИ-ОТЫР", г.Ханты-Мансийск |
| 55327-13: Описание типа СИ | Скачать | 130.2 КБ |
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 55327-13 |
| Наименование | Система измерений количества и показателей качества нефти СИКН № 596 ОАО "НАК "АКИ-ОТЫР |
| Класс СИ | 29.01.04 |
| Год регистрации | 2013 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | .. |
| Тип сертификата (C - серия/E - партия) | E |
| Дата протокола | Приказ 1223 п. 32 от 28.10.2013 |
Производитель / Заявитель
ОАО "НАК "АКИ-ОТЫР", г.Ханты-Мансийск
Россия
Поверка
| Методика поверки / информация о поверке | МП 55327-13 |
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 8 |
| Найдено поверителей | 1 |
| Успешных поверок (СИ пригодно) | 8 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 17.11.2024 |
Поверители
Скачать
| 55327-13: Описание типа СИ | Скачать | 130.2 КБ |
Описание типа
Назначение
Система измерений количества и показателей качества нефти СИКН 596 ОАО «НАК «АКИ - ОТЫР» (далее - СИКН) предназначена для измерения массового расхода (массы) нефти.
Описание
Принцип действия СИКН основан на прямом методе динамических измерений с помощью преобразователей массового расхода жидкости. Выходные сигналы преобразователей расхода, давления, температуры, плотности, объемной доли воды в нефти по линиям связи поступают в систему обработки информации, которая принимает информацию и производит вычисление массы и показателей качества нефти по реализованному в ней алгоритму.
Конструктивно СИКН представляет собой единичный экземпляр измерительной системы, спроектированной и смонтированной для конкретного объекта из компонентов серийного производства. В состав СИКН входят:
1) Блок измерительных линий (БИЛ), состоящий из двух измерительных линий (одной рабочей и одной резервной).
2) Блок измерений показателей качества нефти (БИК), предназначенный для измерения показателей качества нефти.
3) Система сбора и обработки информации (СОИ), предназначенная для сбора и обработки информации, поступающей от измерительных преобразователей, а также для вычислений, индикации и регистрации результатов измерений.
4) Блок трубопоршневой поверочной установки (ТПУ), предназначенный для проведения поверки и контроля метрологических характеристик преобразователей массового расхода.
В составе СИКН функционально выделены измерительные каналы (ИК) массового расхода, определение метрологических характеристик которых осуществляется комплектным методом при поверке СИКН.
Таблица 1 - Состав СИКН
|
Наименование и тип средства измерений |
Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
|
Блок измерительных линий | |
|
Счетчики-расходомеры массовые Micro Motion модели CMF 300 |
13425-01 |
|
Преобразователи давления измерительные 3051 |
14061-99 14061-04 14061-15 |
|
Датчик давления Метран-55 |
18375-08 |
|
Преобразователи измерительные к датчикам температуры 3144 |
14683-00 |
|
Термопреобразователь сопротивления платиновый серии 65 |
22257-01 |
|
Датчики температуры 644 |
39539-08 |
|
Датчики температуры Rosemount 644 |
63889-16 |
|
Блок измерений показателей качества нефти | |
|
Преобразователи плотности жидкости измерительные 7835 |
15644-01 |
|
Влагомеры нефти поточные УДВН-1пм |
14557-10 14557-15 |
|
Преобразователи давления измерительные 3051 |
14061-99 14061-04 14061-15 |
|
Датчик давления Метран-55 |
18375-08 |
|
Преобразователи измерительные к датчикам температуры 3144 |
14683-00 |
|
Термопреобразователь сопротивления платиновый серии 65 |
22257-01 |
|
Датчики температуры 644 |
39539-08 |
|
Датчики температуры Rosemount 644 |
63889-16 |
|
Система сбора и обработки информации | |
|
Комплексы измерительно-вычислительные АМЕТИСТ-П |
39391-08 |
|
Блок трубопоршневой поверочной установки | |
|
Установка стационарная трубопоршневая поверочная «Прувер С-100» |
17629-98 |
|
Преобразователи давления измерительные 3051 |
14061-99 14061-04 14061-15 |
|
Датчик давления Метран-55 |
18375-08 |
|
Преобразователи измерительные к датчикам температуры 3144 |
14683-00 |
|
Термопреобразователь сопротивления платиновый серии 65 |
22257-01 |
|
Датчики температуры 644 |
39539-08 |
|
Датчики температуры Rosemount 644 |
63889-16 |
В состав СИКН входят показывающие средства измерений давления и температуры нефти утвержденных типов.
Система сбора и обработки информации и технологическая схема СИКН обеспечивают выполнение следующих функций:
- измерение в автоматическом режиме:
1) массового расхода нефти по каждой измерительной линии и в целом по СИКН;
2) объемной доли воды в нефти;
3) давления в БИЛ, БИК;
4) температуры в БИЛ и БИК;
5) плотности нефти;
- расчет в автоматическом режиме:
1) суммарной массы брутто нефти от начала отчетного периода и за отдельные периоды;
2) массы нетто нефти с учетом параметров качественного состава нефти;
3) средних значений температуры, давления, плотности, влагосодержания нефти;
4) массовой доли воды в нефти;
- поверка и контроль метрологических характеристик по трубопоршневой поверочной установке и поточному плотномеру в автоматическом режиме;
- световая и звуковая сигнализация внештатных состояний СИКН и выхода параметров нефти за установленные пределы;
- индикации и регистрации результатов измерений.
Вид измерительной системы в соответствии с классификацией ГОСТ Р 8.596-2002: ИС-2.

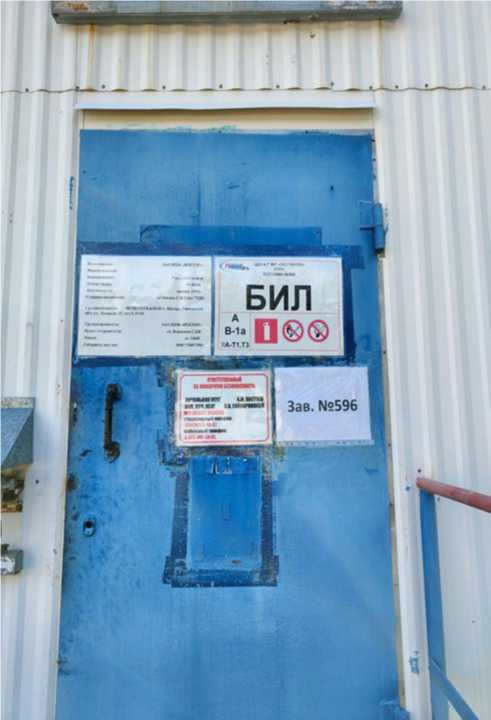

Общий вид СИКН представлен на рисунке 1.
Рисунок 1 - Общий вид СИКН
Пломбирование средств измерений, находящихся в составе системы измерений количества и показателей качества нефти СИКН 596 осуществляется согласно требований их описаний типа или МИ 3002-2006. Заводской номер СИКН указан в инструкции по эксплуатации.
Программное обеспечение
СИКН имеет аттестованное программное обеспечение (ПО), представленное встроенным прикладным ПО измерительно-вычислительного комплекса ИВК «Аметист-Fl» и аттестованным программным обеспечением автоматизированного рабочего места оператора ПО АРМ Вектор.
Идентификационные данные программного обеспечения приведены в таблице 2. Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
ИВК |
АРМ |
|
Идентификационное наименование ПО |
ПО «Аметист» |
ПО АРМ Вектор |
|
Номер версии (идентификационный номер) ПО |
02.02 |
1.1 |
|
Цифровой идентификатор ПО |
F7B3 |
66F2A061 44BAA61F |
Технические характеристики
Таблица 3 - Состав и основные метрологические характеристики измерительных каналов
|
Номер ИК |
Наименова ние ИК |
Количество ИК |
Состав ИК |
Диапазон измерений, т/ч |
Пределы допускаемой относительной погрешности, % | |
|
Первичные измерительные преобразователи |
Вторичная часть | |||||
|
1, 2 |
ИК массового расхода нефти |
2 |
Счетчики-расходомеры массовые Micro Motion модели CMF 300 |
Комплексы измерительновычислительные АМЕТИСТ-FI |
от 15,0 до 80,0 |
±0,25 |
Таблица 4 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон массового расхода, т/ч |
от 15,0 до 80,0 |
|
Пределы допускаемой относительной погрешности: - массы брутто нефти, % - массы нетто нефти, % |
± 0,25 ± 0,35 |
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Количество измерительных линий |
2 (1 рабочая, 1 резервная) |
|
Измеряемая среда |
нефть по ГОСТ Р 51858-2002 |
|
Характеристики измеряемой среды: - температура, °С - давление, МПа - плотность при 20 °С, кг/м3 - массовая доля воды, %, не более - массовая доля механических примесей, %, не более - массовая концентрация хлористых солей, мг/дм3, не более |
от +5 до +40 от 0,3 до 5,0 от 770 до 890 0,5 0,05 100 |
|
Режим работы |
непрерывный /периодический |
|
Температура окружающего воздуха, °С: - для первичных измерительных преобразователей - для ИВК и АРМ оператора |
не ниже +5 от +15 до +35 |
|
Параметры электрического питания: - напряжение питания переменного тока, В - частота переменного тока, Г ц |
380/220 (50 ± 1) |
Знак утверждения типа
наносится на титульный лист инструкции по эксплуатации СИКН типографским способом.
Комплектность
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Система измерений количества и показателей качества нефти СИКН 596 |
1 экз. | |
|
Инструкция по эксплуатации системы измерений количества и показателей качества нефти СИКН 596 |
1 экз. |
Сведения о методах измерений
«Масса нефти. Методика измерений с применением системы измерений количества и показателей качества нефти (СИКН) № 596 ОАО «НАК «АКИ-ОТЫР», регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений ФР.1.29.2019.34808.
Нормативные документы
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
Приказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
