Счетчики газа диафрагменные СГМН-1

Номер в ГРСИ РФ: 55358-20
Категория: Счетчики газа
Производитель / заявитель: ОАО "Минский механический завод им.С.И.Вавилова - управляющая компания холдинга "БелОМО", Беларусь, г.Минск
Поставщик:
ООО «ЭЛЬСТЕР Газэлектроника»
Счетчики газа диафрагменные СГМН-1 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Счетчики газа диафрагменные СГМН-1 (далее - счетчики) предназначены для измерения прошедшего через счетчик количества природного газа по ГОСТ 5542-2014 или паров сжиженного углеводородного газа по ГОСТ 20448-2018, а также других неагрессивных газов, применяемых в бытовых и производственных целях.

Скачать

55358-20: Описание типа СИ Скачать 95.9 КБ
55358-20: Методика поверки Скачать 6.4 MБ

Информация по Госреестру

Основные данные
Номер по Госреестру 55358-20
Наименование Счетчики газа диафрагменные
Модель СГМН-1
Межповерочный интервал / Периодичность поверки 8 лет
Страна-производитель БЕЛАРУСЬ
Срок свидетельства (Или заводской номер) 28.06.2023
Производитель / Заявитель

ОАО "Минский механический завод им.С.И.Вавилова - управляющая компания холдинга "БелОМО", Беларусь, г.Минск

БЕЛАРУСЬ

Назначение

Счетчики газа диафрагменные СГМН-1 (далее - счетчики) предназначены для измерения прошедшего через счетчик количества природного газа по ГОСТ 5542-2014 или паров сжиженного углеводородного газа по ГОСТ 20448-2018, а также других неагрессивных газов, применяемых в бытовых и производственных целях.

Описание

Счетчик состоит из двух камер, внутренние полости которых разделены газонепроницаемыми диафрагмами. Диафрагмы перемещаются за счет разницы давления газа на входе и выходе счетчика и приводят во вращение отсчётное устройство, находящееся на лицевой панели счетчика.

Структура полного обозначения счетчиков газа в зависимости от исполнения:

СГМН-1 х-х-х Ох

I----------------Наличие дополнительного устройства;

------------Расстояние между осями штуцеров;

---------Направление потока газа;

— Номинальный расход.

По наличию дополнительного устройства:

-    СГМН-1-х-х-Ох - без дополнительного устройства;

-    СГМН-1 И-х-х-Ох - с устройством импульсного выхода;

-    СГМН-1Я-х-х-Ох - с устройством беспроводной передачи данных;

По расстоянию между осями штуцеров:

1    - расстояние между осями штуцеров 250 мм;

2    - расстояние между осями штуцеров 200 мм;

По направлению потока газа:

1    - направление потока газа левое;

2    - направление потока газа правое;

По номинальному расходу, м3/час:

4 - номинальный расход типоразмера О4;

6 - номинальный расход типоразмера О6.

Счетчики исполнений СГМН-1 И-х-х^х, СГМИ-Ж-х-х-вх могут быть встроены в единую систему автоматизированного сбора и обработки информации.

По устойчивости и прочности к воздействию температуры и влажности окружающего воздуха счетчики должны соответствовать группе исполнения С4 по ГОСТ Р 52931, но для эксплуатации в зависимости от варианта исполнения при температуре окружающего воздуха от минус 40 °С до плюс 50 °С или от минус 40 °С до плюс 60 °С.

По стойкости к термическому воздействию окружающей среды счетчики (алюминиевый корпус) выдерживают температуру не менее 450 °С.

Наибольшее избыточное рабочее давление счетчиков - 60 кПа.

Направление потока газа обозначено стрелкой на крышке счетчика.

Условное обозначение вариантов исполнения счетчиков приведено в таблице 1.

Условное обозначение варианта исполнения

Обозначение основного конструкторского документа

Габаритные размеры, мм

Расстояние между осями штуцеров, мм

Масса,

кг

Вариант

подключения

Направление потока газа

СГМН-1-1-1-06

1009.00.00.000; -121}; -302); -403); -504); -605)

310х165х225

250

3,8

1

Левое

СГМН-1-1-2-06

m

2

4

-

2)

2

СО

-

2;

0

-

2

Правое

СГМН-1-2-1-06

4

6

-

4)

4

-

4

4

-

2)

4

со

-

0

-

4;

0

-

265х165х245

200

3,3

1

Левое

СГМН-1-2-2-06

- 06; -101); -362); -463); -564); -665)

2

Правое

СГМН-1И-1-1-06

0

ОО

-

0;

2

-

310х165х225

250

3,8

1

Левое

СГМН-1И-2-1-06

00

-

21

-

265х165х245

200

3,3

1

Левое

СГМН-1И-2-2-06

2

00

-

2;

2

-

2

Правое

СГМН-1-1-1-04

61

-

4)

-

41

-

2)

со

-

То

-

01

-

310х165х225

250

3,8

1

Левое

СГМН-1-1-2-04

со

4

-

2)

со

со

1

со;

0

-

2

Правое

СГМН-1-2-1-04

tin

in

6

-

4)

in

in

-

in

4

-

2)

in

CO

-

19

0

-

0

-

265х165х245

200

3,3

1

Левое

СГМН-1-2-2-04

6

-

4)

in

-

4

-

2)

CO

-

-

0

-

2

Правое

СГМН-1И-1-1-04

CO

00

-

CO;

2

-

310х165х225

250

3,8

1

Левое

СГМН-1 И-2-1-04

4

00

-

4;

2

-

265х165х245

200

3,3

1

Левое

СГМН-1 И-2-2-04

in

00

-

in;

2

-

2

Правое

СГМН-1Я-1-1-06

1009.00.00.000-70

310х195х225

250

3,8

1

Левое

СГМН-1Я-1-2-06

-71

2

Правое

СГМН-1Я-2-1-06

-72

265х195х245

200

3,3

1

Левое

СГМН-1Я-2-2-06

-73

2

Правое

СГМН-1Я-1-1-04

-74

310х195х225

250

3,8

1

Левое

СГМН-1Я-1-2-04

-75

2

Правое

СГМН-1Я-2-1-04

-76

265х195х245

200

3,3

1

Левое

СГМН-1Я-2-2-04

-77

2

Правое

1 Вариант исполнения счетчиков без присоединительных элементов (переходник - 2 шт., гайка - 2 шт., прокладка - 2 шт.);

2)    Вариант исполнения счетчиков с диапазоном рабочих температур от минус 40 °С до плюс 60 °С;

3)    Вариант исполнения счетчиков с комплектацией фильтром;

4)    Вариант исполнения счетчиков с диапазоном рабочих температур от минус 40 °С до плюс 60 °С и без присоединительных элементов (переходник - 2 шт., гайка - 2 шт., прокладка - 2 шт.);

5)    Вариант исполнения счетчиков с комплектацией клапаном термозапорным.

а) Общий вид счетчиков газа СГМН-1-х-х-Ох

Место нанесения знака поверки в виде клейма-наклейки

Место пломбирования и нанесения оттиска знака поверки

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

О4

О6

СГМН-1-1-1-О4

СГМН-1-1-2-О4

СГМН-1И-1-1-О4

СГМН-1Я-1-1-О4

СГМН-1Я-1-2-О4

СГМН-1-2-1-О4 СГМН-1-2-2-О4 СГМН-1 И-2-1-О4 СГМН-1 И-2-2-О4 СГМН-1Я-2-1-О4 СГМН-1Я-2-2-О4

СГМН-1-1-1-О6

СГМН-1-1-2-О6

СГМН-1И-1-1-О6

СГМН-1Я-1-1-О6

СГМН-1Я-1-2-О6

СГМН-1-2-1-О6 СГМН-1-2-2-О6 СГМН-1 И-2-1-О6 СГМН-1 И-2-2-О6 СГМН-1Я-2-1-О6 СГМН-1Я-2-2-О6

Номинальный расход (Q ном), м3/ч

4

6

Минимальный расход (Q мин), м3/ч

0,04

0,06

Максимальный расход (Q макс), м3/ч

6

10

Допускаемая потеря давления на счетчике при номинальном расходе (ЛРQ ном), Па, не более

80

125

Допускаемая потеря давления на счетчике при максимальном расходе (ЛРQ макс), Па, не более

200

250

Пределы допускаемой основной относительной погрешности измерений расхода при выпуске из производства и после ремонта, %:

от Qмин до 0,1 Q ном свыше 0,1 Qном до Qмакс

±3

±1,5

Пределы допускаемой основной относительной погрешности измерений расхода в процессе эксплуатации, %:

от Qмин до 0,1 Q ном свыше 0,1 ^^ном до Qмакс

±4

±3

Пределы допускаемой дополнительной относительной погрешности измерений расхода, вызванной отклонением температуры измеряемого газа от нормальной (20 ± 3)°С, на каждый 1 °С в диапазоне температур измеряемого газа, %

± 0,45

Порог чувствительности счетчиков, м3/ч, не более

0,002 Qном.

Наименование характеристики

Значение

G4

G6

СГМН-1-1-1-04

СГМН-1-1-2^4

СГМН-1И-1-1^4

СГМН-Ж-1-1^4

СГМН-Ж-1-2^4

СГМН-1-2-1^4

СГМН-1-2-2^4

СГМН-1И-2-1^4

СГМН-1И-2-2^4

СГМН-Ж-2-1^4

СГМН-Ж-2-2^4

СГМН-1-1-1-06

СГМН-1-1-2-06

СГМН-1И-1-1^6

СГМН-Ж-1-1^6

СГМН-Ж-1-2^6

СГМН-1-2-1-G6

СГМН-1-2-2-G6

СГМН-1И-2-1-G6

СГМН-1И-2-2-G6

СГМН-1R-2-1-G6

СГМН-1R-2-2-G6

Габаритные размеры (длина х ширина х высота), мм, не более

310x165x225

(310x195x225)*

265x165x245

(265x195x245)*

310x165x225

(310x195x225)*

265x165x245

(265x195x245)*

Циклический объём счётчиков, дм3/об

2

Электрические характеристики цепи устройства импульсного выхода:

-    напряжение, Umax, В

-    сила тока, Imax , мА

20

VI VI

Расстояние между осями штуцеров, мм

250±0,5

200±0,5

250±0,5

200±0,5

Масса, кг, не более

3,8

3,3

3,8

3,3

Резьба на присоединительных штуцерах, трубная по ГОСТ 6357

G11/4

* Для счетчиков исполнений СГМ

H-1R

3

Один импульс соответствует объему 0,01 м прошедшего через счетчик газа.

Технические характеристики модуля беспроводной передачи данных и сервисные программы согласно ТУ производителя.

Счетчик является прочным и герметичным при воздействии внутреннего избыточного давления в 1,5 раза превышающего наибольшее избыточное рабочее давление.

Конструкция соединительных элементов счетчика обеспечивает прочность и герметичность при присоединении счетчика к подводящему газопроводу при воздействии внутреннего давления в 1,5 раза превышающего наибольшее избыточное рабочее давление, изгибающего момента 110 Н м и крутящего момента 340 Н м.

Знак утверждения типа

наносится на лицевой панели счетчика методом тампопечати и в паспорте типографским способом.

Таблица 4 - Комплектность средства измерений

Наименование

Количество, шт.

Счетчик газа диафрагменный СГМН-1х-х-х-Ох

1

Крышка

2

Переходник (Сталь ГОСТ 380 или ГОСТ 1050)*

2

Гайка (Чугун КЧ 30-6-Ф ГОСТ 1215)*

2

Прокладка (Резина МБС ГОСТ 7338)*

2

Коробка (Упаковка)

1

Паспорт

1

Штекер**

1

Заглушка**

1

Фильтр ***

1

Методика поверки МРБ МП 1778-2008 ***

1

* Входят в комплект счетчиков, планируемых к применению на территории Республики Беларусь и по требованию заказчика

** Входят в комплект счетчиков с импульсным выходом по требованию заказчика.

***Входит в комплект счетчиков по требованию заказчика

****Поставляется специализированным газораспределительным организациям

Поверка

осуществляется по документу МРБ МП.1778-2008 «Система обеспечения единства измерений Республики Беларусь. Счетчики газа СГМН-1, СГД-1, СГД-3Т, СГД 4. Методика поверки», утвержденному БелГИМ 05.03.2008 г. (с извещением об изменении №5 от 07.05.2020 г.). Основные средства поверки:

-    установка поверочная расходомерная, диапазон измерений расхода воздуха от 0,002 Q^ до Qm^, основная относительная погрешность: от QM до 0,^ном ±1 %, св.

0,1^ом до Qмакс ±0,5 %;

-    стенд для проверки прочности и герметичности (создание избыточного давления от 0 до 0,1 МПа;

-    секундомер-таймер, пределы допускаемой основной погрешности измерений интервалов времени при (20 ± 5) °С равны ± (15 • 10 -6 • Т + С), где Т - значение интервала в секундах, С - 0,01 при цене деления 0,01 с.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

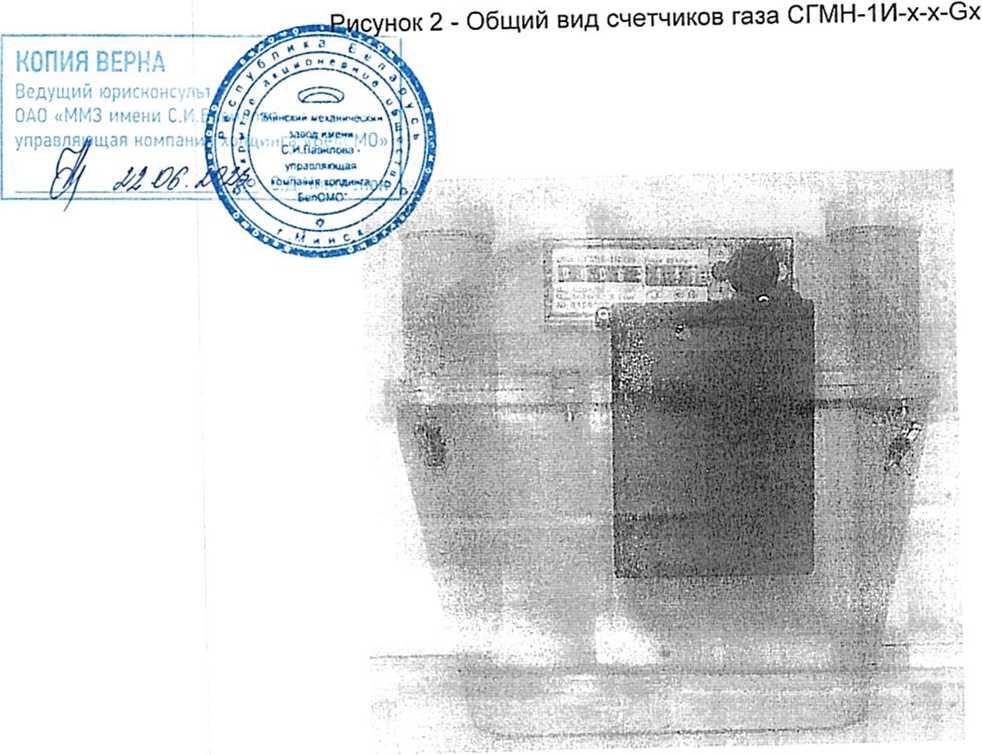

Знак поверки наносят на счетчик, в соответствии с рисунком 2, и в паспорт в виде оттиска поверительного клейма.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ТУ BY 100185185.232-2013 Счетчики газа диафрагменные СГМН-1. Технические условия
