Описание типа

Назначение

Датчики весоизмерительные тензорезисторные Single shear beam, Dual shear beam, S beam, Column (далее - датчики) предназначены для измерений путем преобразования воздействующей на датчик силы тяжести взвешиваемого объекта в аналоговый нормированный электрический измерительный сигнал для использования в весовом оборудовании. Отдельно датчики как средство измерений не применяются.

Описание

Принцип действия датчиков основан на преобразовании силы, действующей на упругий элемент, в его деформацию и преобразовании этой деформации при помощи тензорезисторов в аналоговый нормированный электрический сигнал.

Датчик состоит из упругого элемента, наклеенных на него тензорезисторов, соединенных по мостовой электрической схеме, элементов термокомпенсации. Место наклейки тензорезисторов и расположения элементов нормирования загерметизированы.

Датчики состоят из четырех семейств Single shear beam, Dual shear beam, S beam и Со1итп, отличающихся видом нагрузки, монтажными элементами встройки датчика в весы.

Модификации датчиков отличаются максимальной нагрузкой, пределами допускаемой погрешности, габаритными размерами, массой.

Маркировка датчиков производится на фирменной наклейке, на которой нанесено:

- товарный знак изготовителя;

- модификация датчика;

- серийный номер;

- класс точности по ГОСТ 8.631-2013 (OIML R 60:2000);

- максимальное число поверочных интервалов;

- максимальная нагрузка Емах;

- год изготовления;

В сопроводительной документации к датчикам также указывается следующая информация:

- минимальная нагрузка;

- предел допустимой нагрузки;

- наименьший поверочный интервал vmin;

- номинальный выходной сигнал, напряжение питания.

Маркировка модификаций датчиков имеет общий вид:

A В С X Сх XXX DDD EE FF GGG, где А - материал исполнения датчика:

- B - нержавеющая сталь;

- H - конструкционная сталь;

- L - алюминий;

В - тип герметизации:

- M - лазерная сварка;

- отсутствие индекса - силикон;

С - тип и структура датчика:

- 3 - «^»-образный;

- 6 - одноточечный датчик;

- 8 - балочный на сдвиг;

- 9- балочный двухопорный на изгиб;

- 11 - балочный датчик на изгиб;

- 14 - стержневой (колонна).

X - уникальные конструктивные особенности;

Сх - класс точности С по ГОСТ 8.631-2013 (OIML R 60:2000) (где x - максимальное число поверочных интервалов, выраженное в единицах 1000)

XXX - максимальная нагрузка Емах в килограммах (Kg) или тоннах (t);

DDD - длина кабеля в метрах и конфигурация кабеля:

- B - стандартный кабель;

- T - упругий кабель;

- F - кабель с защитой от грызунов;

- G - кабель дополнительно экранированный с защитой;

- J - кабель с разъемом;

ЕЕ - количество жил кабеля:

- 6 - 6-жильный;

- отсутствие индекса - 4х-жильный;

FF - специальные параметры (при наличии):

- SC - текущий выход;

- R* - нестандартное сопротивления;

- S* - нестандартная чувствительность;

- W* - нестандартная конструктивная особенность;

- A* - нестандартные текущий выход и чувствительность;

- B* - нестандартные чувствительность и сопротивление.

GGG - рыночная сегментация:

- D41 - датчик для рынков стран СНГ, США и Европы;

- отсутствие индекса - для других регионов.

Датчики выпускаются в 31 серии, общий вид которых представлен на рисунках 1 - 28.

Общий вид заводской таблички датчиков представлен на рисунке 29.

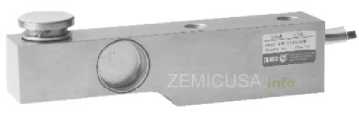

Рисунок 2 - Общий вид датчиков семейства Single shear beam серий BM8D, BM8H, HM8C

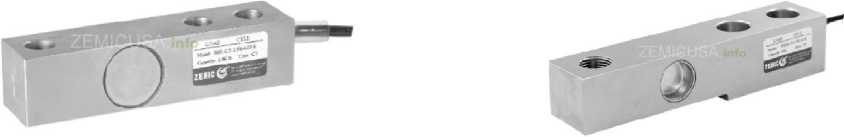

Рисунок 1 - Общий вид датчиков семейства Single shear beam серии B8D

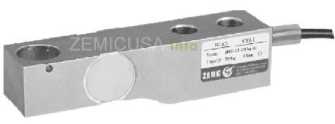

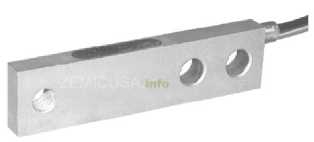

Рисунок 4 - Общий вид датчиков семейства Single shear beam серии H8C

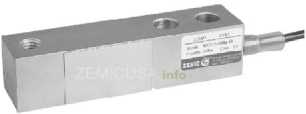

Рисунок 3 - Общий вид датчиков семейства Single shear beam серии HM8

Рисунок 6 - Общий вид датчиков семейства Single shear beam серии H8H

Рисунок 5 - Общий вид датчиков семейства Single shear beam серий B8Q, H8Q

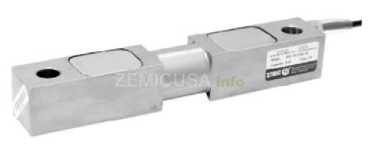

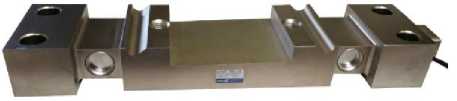

Рисунок 8 - Общий вид датчиков семейства Dual shear beam серий B9D, H9D

Рисунок 7 - Общий вид датчиков семейства Dual shear beam серий B9C, H9C

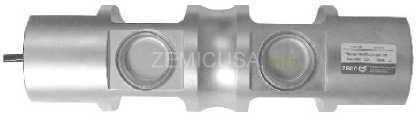

Рисунок 9 - Общий вид датчиков семейства Dual shear beam серии B9E

Рисунок 10 - Общий вид датчиков семейства

Dual shear beam мод. B9F

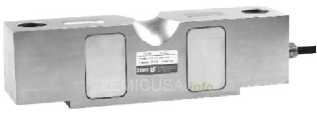

Рисунок 11 - Общий вид датчиков семейства

Dual shear beam серий B9H, H9H

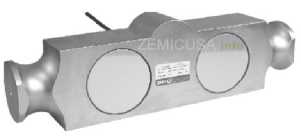

Рисунок 12 - Общий вид датчиков семейства

Dual shear beam серий B9N, H9N

Рисунок 13 - Общий вид датчиков семейства

Dual shear beam серии HM9A

Рисунок 14 - Общий вид датчиков семейства

Dual shear beam серии HM9B

Рисунок 15 - Общий вид датчиков семейства   Рисунок 16 - Общий вид датчиков семейства

Dual shear beam серии HM9E                 Dual shear beam серии HM9C

Рисунок 17 - Общий вид датчиков семейства Dual shear beam серии HM9J

Рисунок 19 - Общий вид датчиков семейства S beam серии BM3

Рисунок 18 - Общий вид датчиков семейства S beam серий B3G, H3G, H3, H3F

Рисунок 20 - Общий вид датчиков семейства S beam серии L3V

Рисунок 21 - Общий вид датчиков семейства

S beam серии H3C

Рисунок 22 - Общий вид датчиков семейства

Column серии BM14A

Рисунок 23 - Общий вид датчиков семейства

Column серий BM14C, HM14C

Рисунок 25 - Общий вид датчиков семейства

Рисунок 24 - Общий вид датчиков семейства

Column серии BM14D

Column серии BM14G

Рисунок 26 - Общий вид датчиков семейства

Column серии BM14K                     Column серии HM14H1

Рисунок 27 - Общий вид датчиков семейства

Рисунок 28 - Общий вид датчиков семейства Column серии HM14L

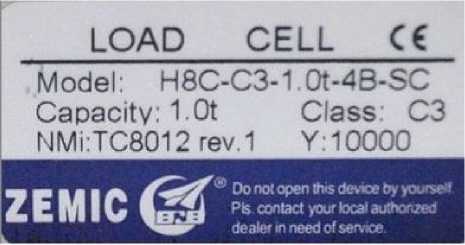

Рисунок 29 - Общий вид заводской таблички датчиков

Пломбирование датчиков не предусмотрено. Защита от несанкционированного доступа достигается путём применения лазерной сварки и герметика на этапе производства датчиков. Ограничение доступа обеспечивается конструкцией самих датчиков, вскрытие которой приводит к её разрушению.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 -Метрологические и технические характеристики датчиков

Наименование характеристики

Значение

Доля от пределов допускаемой погрешности весов (PLC)

0,7

Предел допустимой нагрузки (ELim), % от Emax

150

Обозначение по влажности

СН

Вероятность безотказной работы за 2000 ч

0,9

Значение поверочного интервала (v), кг

Emax/nmax

Напряжение питания постоянного тока, В

от 5 до 12

Таблица 2 - Пределы допускаемой погрешности

Нагрузка, m

Пределы допускаемой погрешности (mpe)

0 < m < 500 v

±PLr0,5 v

500 v < m < 2000 v

±Plc'1,0 v

2000 v < m < 10000 v

±Plc-1,5 v

Таблица 3 - Значение максимальной нагрузки (Emax) для датчиков семейства Single shear beam

Серия

Максимальная нагрузка (Emax), т

Н8С

0,10; 0,20; 0,25; 0,30; 0,50; 1,00; 1,50; 2,00; 2,50; 3,00; 5,00; 10,00

B8Q, H8Q

0,2; 0,5; 1,0; 2,0

B8D

0,5; 1,0; 2,0; 5,0

BM8D

0,10; 0,15; 0,20; 0,25; 0,30; 0,50; 1,00; 1,50; 2,00; 2,50; 3,00; 5,00; 7,50; 10,00

H8H

0,25; 0,50; 1,00; 2,00; 5,00

BM8H

0,25; 0,50; 1,00; 2,00; 5,00

HM8

0,5; 1,0; 2,0; 2,5; 3,0; 5,0; 10,0; 15,0; 20,0; 25,0; 30,0

HM8C

0,5; 1,0; 1,5; 2,0; 2,5; 3,0; 5,0; 10,0

Таблица 4 - Метрологические и технические характеристики датчиков семейства Single shear beam мод. B8D, B8Q, BM8D, BM8H, H8C

Наименование характеристики

Значение

Серия

B8D

B8Q

BM8D

BM8H

H8C

Класс точности по ГОСТ 8.613-2013

C

C

C

C

C

Максимальное число поверочных интервалов (nmax)

3000

3000

3000

3000

3000

Номинальный относительный выходной сигнал, мВ/В

3,000±0,008

2,000±0,0 02

2,00±0,04

2,00±0,02

2,000±0,002 (3,000±0,003)1)

Минимальный поверочный интервал (Vmin)

Emax/10000

Emax/10000

Emax/10000

Emax/10000

Emax/10000

Входное сопротивление, Ом

350,0±3,5

1000±5

350,0±3,5

1000±10

350,0±3,5

Выходное сопротивление, Ом

350,0±3,5

1000±3

350,0±3,5

1004±5

350,0±3,5

Наименование характеристики

Значение

Серия

B8D

B8Q

BM8D

BM8H

H8C

Исполнение

нержавеющая сталь

легированная сталь

Предельные значения температуры, °С

от -30 до +40

1) - в скобках приведены данные для модификаций датчиков, в конце наименования которых присутствует индекс «S*»

Таблица 5 - Метрологические и технические характеристики датчиков семейства Single shear beam мод. H8H, H8Q, HM8, HM8C

Наименование характеристики

Значение

Серия

H8H

H8Q

HM8

HM8C

Класс точности по ГОСТ 8.613-2013

C

C

C

C

Максимальное число поверочных интервалов (nmax)

3000

3000

3000

3000

Номинальный относительный выходной сигнал, мВ/В

2,00±0,02

2,000±0,002

2,000±0,002

2,000±0,004

Минимальный поверочный интервал (Vmin)

Emax/10000

Emax/10000

Emax/10000

Emax/10000

Входное сопротивление, Ом

1000±50

1000±5

350,0±3,5

350,0±3,5

Выходное сопротивление, Ом

1000±10

1000±3

352±3

351±2

Исполнение

легированная сталь

Предельные значения температуры, °С

от -30 до +40

1) - в скобках приведены данные для модификаций датчиков, в конце наименования которых присутствует индекс «S*»

Таблица 6 - Габа

ритные размеры и масса датчиков семейства Single shear beam

Серия

Максимальная нагрузка (Emax), т

Наименование характеристики

Габаритные размеры (Д*ШхВ), мм, не более

Масса, кг, не более

Н8С

0,10; 0,20; 0,25; 0,30; 0,50;

1,0; 1,5; 2,0

130,0x31,8x31,8

1

2,5; 3,0; 5,0

171,5x38,1x38,1

1,8

10

222,3x50,8x50,8

4

B8Q, H8Q

0,2; 0,5; 1,0; 2,0

128,5x31,8x30,5

0,8

B8D

0,5; 1,0; 2

130,0x31,3x31,3

1,1

5

171x36,8x36,8

1,8

Серия

Максимальная нагрузка (Emax), т

Наименование характеристики

Габаритные размеры (ДхШхВ), мм, не более

Масса, кг, не более

BM8D

2,50; 3,00

171x36,8x31,3

1,1

0,10; 0,15; 0,20

130,0x31,3x31,3

1,0; 1,5; 2,00

4,0

0,25; 0,30; 0,50

1,8

5,00

171,0x36,8x31,3

7,50; 10,00

222,0x49,5x49,5

H8H, BM8H

0,25; 0,50; 1,00; 2,00

130,0x31,8x31,8

1,1

5,0

172x44x38

1,8

HM8

0,5; 1,0; 2,0; 2,5

203,0x37,0x57,9

2,5

3

203,0x37,0x62,9

5

5

235,0x48,0x78,7

10

279,0x60,0x127,7

9

15

9,6

20

318,0x70,0x143,5

13,88

25

30

374x96x174

26

HM8C

0,5; 1,0; 1,5; 2,0

130,0x31,8x31,8

1,1

2,5; 3,0; 5,0

171,5x38,1x38,1

1,8

10,0

222,3x38,1x38,1

4,0

Таблица 7 - Значение максимальной нагрузки (Emax) для датчиков семейства Dual shear beam

Серия

Максимальная нагрузка (Emax), т

B9C, H9C

2,3; 4,5; 9,1; 13,6; 18,1; 22,7; 27,2; 34,0; 45,4; 68,0; 90,7

B9D, H9D

0,45; 0,68; 0,91; 1,10; 1,80; 2,30; 4,50; 6,80; 9,10; 11,30; 15,90; 22,70; 34,00

B9E

22,7; 27,2; 29,5; 34,0; 45,4; 56,7; 68,0

B9F

4,5; 6,8; 9,1; 11,3; 13,6; 18,1; 22,7; 27,2; 34,0

B9H, H9H

22,7; 27,2; 34,0; 45,4

B9N

4,5; 6,8; 9,1; 11,3; 13,6; 18,1; 22,7; 27,2; 34,0; 45,4; 56,7

H9N

11,3; 18,1; 22,7; 27,2; 34,0; 45,4; 56,7; 68,0; 90,7

HM9A

10; 15; 20; 25; 30; 40; 50

HM9B

10; 20; 25; 30; 40; 50

HM9C

2,3; 4,5; 6,8; 9,1; 13,6; 18,1; 22,7; 27,2; 34,0; 40,8; 45,4; 68,0; 90,7

HM9E

22,7; 27,2; 29,5; 34,0; 45,4; 56,7; 68,0; 90,7

HM9J

15; 20; 30

Таблица 8 - Метрологические и технические характеристики датчиков семейства Dual shear beam мод. B9C, H9C, B9D, H9D, B9F, B9E, B9H, H9H B9N__________________________________

Наименование характеристики

Значение

Серия

B9C, H9C

B9D, H9D

B9F

B9E

B9H, H9H

B9N

Класс точности по ГОСТ 8.6132013

C

C

C

C

C

C

Максимальное число поверочных интервалов (nmax)

3000

3000

3000

3000

3000

3000

Наименование характеристики

Значение

Серия

B9C, H9C

B9D, H9D

B9F

B9E

B9H, H9H

B9N

Номинальный относительный выходной сигнал, мВ/В

3,000±0,008

3,000±0,008

3,000±0,003

3,000±0,008

3,000±0,003

3,000±0,003

Минимальный поверочный интервал (vmin)

Emax/10000

Emax/10000

Emax/10000

Emax/10000

Emax/10000

Emax/10000

Входное сопротивление, Ом

700±7

700±7

700±7

700±7

700±7

700±7

Выходное сопротивление, Ом

703±4

703±4

703±4

703±4

703±4

703±4

Исполнение

нержавеющая сталь1)/легированная сталь2)

Предельные значения температуры, °С

от -30 до +40

1) - для датчиков модификаций B9C, B9D, B9E, B9F, B9H, B9N

2) - для датчиков модификаций H9C, H9D, H9H

Таблица 9 - Метрологические и технические характеристики датчиков семейства Dual shear beam мод. H9N, HM9A, HM9B, HM9E, НМ9С, HM9J

Наименование характеристики

Значение

Серия

H9N

HM9A

HM9B

HM9E

НМ9С

HM9J

Класс точности по ГОСТ 8.613-2013

C

C

C

C

C

C

Максимальное число поверочных интервалов (nmax)

3000

3000

3000

3000

3000

2500

Номинальный относительный выходной сигнал, мВ/В

3,000±0,003

2,000±0,002

2,000±0,002

3,000±0,003

3,000±0,008

2,0±0,2

Минимальный поверочный интервал (vmin)

Emax/10000

Emax/10000

Emax/10000

Emax/10000

Emax/10000

Emax/5000

Входное сопротивление, Ом

700±7

700,0±3,5

700±7 (750±7)1)

700±7

700±7

750±10

Выходное сопротивление, Ом

700±4

703,0±0,5

700±7

703±4

703±4

703±4

Наименование характеристики

Значение

Серия

H9N

HM9A

HM9B

HM9E

HM9C

HM9J

Предельные значения температуры, °С

от -30 до +40

Исполнение

легированная сталь

1) - в скобках приведены данные для модификаций датчиков, в конце наименования которых присутствует индекс «R*»

Таблица 10 - Габаритные размеры и масса датчиков семейства Dual shear beam

Серия

Максимальная нагрузка (Emax), т

Наименование характеристики

Габаритные размеры (Д*ШхВ) или (ДлинахДиаметр), мм, не более

Масса, кг, не более

B9C

2,3

206,2x43,2

2,3

4,5

2,2

9,1

3,8

13,6; 18,1

260,4x49,5

9,4

22,7; 27,2; 34,0

9,5

45,4

285,8x88,9

13,1

68

285,8x99,1

15,5

90,7

408,9x136,6

42,4

H9C

2,3

206,2x43,2

2,3

4,5

2,2

9,1

3,8

13,6; 18,1

260,4x49,5

9,4

22,7; 27,2; 34,0

9,5

45,4

285,8x88,9

13,1

68

408,9x99,1

15,5

90,7

408,9x136,6

42,4

B9D, H9D

0,45; 0,68; 0,91; 1,10; 1,80;

2,30

190,5x31,5

1,4

4,5

222,25x50,80

9,1

2,9

6,8; 11,3; 15,9

3,0

22,7

342,925x75,950

3,0

34,0

12,0

B9E

22,7; 27,2; 29,5; 34,0; 45,4;

56,7; 68,0

260,4x74,4x74,4

9,5

B9F

4,5; 6,8; 9,1; 11,3; 13,6

203,20x36,58x58,80

5,7

18,1; 22,7; 27,2; 34,0

215,90x49,53x76,12

B9H

H9H

22,7; 27,2; 34,0; 45,4

292,0x88,1x74,7

9,8

B9N

4,5; 6,8; 9,1; 11,3

197,0x88,1x74,7

2,4

13,6; 18,1

260,4x49,3x62,0

8,9

22,7; 27,2; 34,0

9,5

45,4; 56,7

387,4x73,7x98,0

13,2

Серия

Максимальная нагрузка (Emax), т

Наименование характеристики

Габаритные размеры (ДхШхВ) или (ДлинахДиаметр), мм, не более

Масса, кг, не более

H9N

56,7; 68,0; 90,7

489,0x96,5x147,3

13,2

11,3

197,0x43,0x49,3

8,9

18,1

260,4x49,3x62,0

22,7; 27,2

9,5

45,4

387,4x73,7x98,0

56,7

13,2

HM9A

10,0; 15,0; 20,0; 25,0; 30,0;

40,0; 50,0

160x125x179

11,5

HM9B

10,0; 20,0; 25,0; 30,0; 40,0

240x135x195

17

50,0

340x160x267

25,4

HM9C

2,3

206,2x43,2

2,3

4,5

2,2

6,8

206,2x49,5

3,8

9,1; 13,6

9,4

18,1; 22,7; 27,2; 34,0

260,4x76,2

9,5

40,8

285,8x88,9

13,1

45,4

15,5

68,0

285,8x99,1

42,4

90,7

408,9х,136,6

44,6

HM9E

22,7; 27,2

260,5x76,2x76,0

9,4

29,5; 34,0; 45,4; 56,7;

68,0

10,5

90,7

304,80x86,10x86,36

HM9J

15; 20; 30

500x300x300

30

Таблица 11 - Значение максимальной нагрузки (Emax) для датчиков семейства S beam

Серия

Максимальная нагрузка (Emax), т

B3G

0,05; 0,10; 0,25; 0,50; 1,00; 2,50; 5,00; 7,50; 10,00

H3G

0,05; 0,10; 0,20; 0,25; 0,50; 1,00; 2,50; 5,00; 7,50

H3

0,025; 0,050; 0,100; 0,150; 0,200; 0,250; 0,300; 0,500; 0,600; 0,750; 1,000;

1,500; 2,000; 2,500; 3,000; 5,000; 7,500; 10,000; 15,000; 20,000; 30,000

H3F

0,10; 0,25; 0,50; 0,75; 1,00; 1,50; 2,00; 2,50; 5,00

H3C

10; 20

L3V

0,2; 0,5

BM3

0,5; 1,0; 2,0; 3,0; 4,0; 5,0; 6,0; 7,5

Таблица 12 - Метрологические и технические характеристики датчиков семейства S beam мод.

B3G, BM3, H3, H3F_________________________________________________________________

Наименование характеристики

Значение

Серия

B3G

BM3

H3

H3F

Класс точности по ГОСТ 8.613-2013

C

C

C

C

Максимальное число поверочных интервалов (nmax)

3000

3000

3000

3000

Номинальный относительный выходной сигнал, мВ/В

3,000±0,008

2,000±0,004

2,000±0,004

3,000±0,008

Минимальный поверочный интервал (vmin), кг

Emax/10000

Emax/10000

Emax/10000

Emax/10000

Входное сопротивление, Ом

430±60

350,0±3,5

350,0±3,5

350,0±3,5

Выходное сопротивление, Ом

351±2

351±2

351±2

351±2

Наименование характеристики

Значение

Серия

B3G

BM3

H3

H3F

Предельные значения температуры, °С

от -30 до +40

Исполнение

нержавеющая сталь

легированная сталь

Таблица 13 - Метрологические и технические характеристики датчиков семейства S beam мод.

H3G, L3V, H3C________________________________________________________________________

Наименование характеристики

Значение

Серия

H3G

H3C

L3V

Класс точности по ГОСТ 8.613-2013

C

C

C

Максимальное число поверочных интервалов (nmax)

3000

3000

3000

Номинальный относительный выходной сигнал, мВ/В

3,000±0,008

2,00±0,01

2,30±0,04

Минимальный поверочный интервал (vmin)

Emax/10000

Emax/10000

Emax/10000

Входное сопротивление, Ом

430±60

460±50

410±30

Выходное сопротивление, Ом

351±2

350±3

351±3

Предельные значения температуры, °С

от -30 до +40

Исполнение

легированная сталь

алюминий

Таблица 14 - Габаритные размеры и масса датчиков семейства S beam

Серия

Максимальная нагрузка (Emax), т

Наименование характеристики

Габаритные размеры (Д*Ш*В), мм, не более

Масса, кг, не более

B3G

0,05

50,8x16,5x63,5

0,6

0,1

0,7

0,25; 0,50; 1,00

50,8x22,8x63,5

0,8

2,5; 5,0

76,2x29,2x101,6

7,5

101,6x35,5x139,7

3,1

10

5,8

H3

0,025; 0,050

50,8x12,7x76,2

0,6

0,10; 0,15; 0,20; 0,25; 0,30; 0,50; 0,60; 0,75

50,8x12,7x76,2

0,8

1,0; 1,5

50,8x25,4x76,2

0,9

2,0; 2,5; 3,0; 5,0

76,2x25,4x101,6

1,5

7,5; 10

175x50x175

7,1

15; 20

160x60x200

12,6

30

190x80x230

23,4

H3F

0,10; 0,25; 0,50; 0,75; 1,00

50,8x25,4x76,2

0,9

1,5

1,5

2,0

76,2x31,8x108,0

2,5; 5,0

1,8

H3C

10

210x180x65

5

20

7

L3V

0,2; 0,5

64x25x80

0,5

BM3

0,5; 1,0; 2,0; 3,0; 4,0

86x32x25

1

5,0; 6,0; 7,5

86x50x26

H3G

0,05

50,8x16,5x63,5

0,6

0,1

0,7

0,20

0,8

0,25; 0,50; 1,0

50,8x22,8x63,5

2,5

76,2x29,2x101,6

5

3,1

7,5

101,6x35,5x139,7

5,8

Таблица 15 - Значение максимальной нагрузки (Emax) для датчиков семейства Column

Серия

Максимальная нагрузка (Emax), т

BM14A

10; 25; 40; 60; 100

BM14C

0,5; 1,0; 2,0; 3,0; 5,0; 10,0; 20,0; 25,0; 30,0; 40,0; 50,0

BM14D

10; 20; 25; 30; 40; 50; 100

BM14G, HM14H1

10; 20; 30; 40; 50

BM14K

10; 15; 20; 30; 40; 50; 60; 100

HM14C

10; 20; 25; 30; 50

HM14L

30

Таблица 16 - Метрологические и технические характеристики датчиков семейства Column мод.

BM14A, BM14C, BM14D, BM14G_______________________________________________

Наименование характеристики

Значение

Серия

BM14A

BM14C

BM14D

BM14G

Класс точности по ГОСТ 8.613-2013

C

C

C

C

Максимальное число поверочных интервалов (nmax)

3000

3000

2000

3000

Номинальный относительный выходной сигнал, мВ/В

2,000±0,002

2,000±0,002

1,500±0,003

2,00±0,02

Минимальный поверочный интервал (vmin)

Emax/10000

Emax/10000

Emax/5000

Emax/10000

Входное сопротивление, Ом

450,0±4,5

700±7

700±7

700±7

Выходное сопротивление, Ом

480,0±4,8

703±4

703±4

703±4

Предельные значения температуры, °С

от -30 до +40

Исполнение

нержавеющая сталь

Таблица 17 - Метрологические и технические характеристики датчиков семейства Column мод.

BM14K, HM14C, HM14H1, HM14L______________________________________________

Наименование характеристики

Значение

Серия

BM14K

HM14C

HM14H1

HM14L

Класс точности по ГОСТ 8.613-2013

C

C

C

C

Максимальное число поверочных интервалов (nmax)

3000

3000

3000

3000

Верхняя граница нагружения, т

2,00±0,02

2,000±0,004

2,000±0,002

2,000±0,002

Минимальный поверочный интервал (Vmin), кг

Emax/10000

Emax/10000

Emax/10000

Emax/15000

Входное сопротивление, Ом

700±7

700±7

700±20

1150±50

Выходное сопротивление, Ом

703±4

703±4

703±4

1000±3,5

Предельные значения температуры, °С

от -30 до +40

Исполнение

нержавею щая сталь

легированная сталь

Таблица 18 - Габаритные размеры и масса датчиков семейства Column

Серия

Максимальная нагрузка (Emax), т

Наименование характеристики

Г абаритные размеры (ДлинахДиаметр), мм, не более

Масса, кг

BM14A

10

82,5x73,0

3,3

25

4,2

40

127x105

7,7

60

8,0

100

184x152

17,0

BM14C

0,5; 1,0; 2,0; 3,0; 5,0

118,5x88,9

2,7

10; 20; 25; 30; 40; 50

3,2

Серия

Максимальная нагрузка (Emax), т

Наименование характеристики

Г абаритные размеры (ДлинахДиаметр), мм, не более

Масса, кг

BM14D

10; 20

180x73

4,5

25; 30

200x88,9

14

40; 50

250x105

17,6

100

350,0x152,4

21,8

BM14G

10; 20; 30; 40; 50

150,0x88,9

4,5

BM14K

10; 15

130x74

6,2

20; 30; 40

150x74

50

210x74

6,9

60

8,1

100

260x93

8,8

HM14C

10; 20; 25; 30; 50

118,5x84,0

4,8

HM14H1

10; 20; 30; 40; 50

7

HM14L

30

140x81

7

Знак утверждения типа

наносится фотохимическим способом на маркировочную табличку, расположенную на датчиках и типографским способом на титульный лист руководства по эксплуатации.

Комплектность

Таблица 19 - Комплектность средства измерений

Наименование

Обозначение

Количество

Датчик весоизмерительный тензорезисторный

-

1 шт.

Руководство по эксплуатации

-

1 экз.

Поверка

осуществляется по документу Приложением ДА «Методика поверки» ГОСТ 8.631-2013 (OIML R 60:2000)

Основные средства поверки:

- рабочий эталон 1-го разряда по ГОСТ 8.640-2014 - силовоспроизводящая машина, ПГ ±0,03 %;

- рабочий эталон единицы массы 4-го разряда по Государственной поверочной схеме для средств измерений массы, утвержденной приказом Росстандарта № 2818 от 29.12.18, класса точности М1 по ГОСТ OIML R-111-1-2009.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Государственная поверочная схема для средств измерений массы, утвержденная приказом Росстандарта № 2818 от 29.12.18. Государственный первичный эталон и государственная поверочная схема для средств измерений массы

ГОСТ 8.631-2013 (OIML R 60:2000) ГСИ. Датчики весоизмерительные. Общие технические требования. Методы испытаний

Техническая документация «Zhonghang Electronic Measuring Instruments Co., LTD.», КНР

Другие Датчики весоизмерительные

55634-19
Digital Load Cell Датчики весоизмерительные тензорезисторные
Фирма "Zhonghang Electronic Measuring Instruments Co., LTD. (ZEMIC)", Китай
Датчики весоизмерительные тензорезисторные Digital Load Cell (далее - датчики) предназначены для измерений путем преобразования воздействующей на датчик силы тяжести взвешиваемого объекта в цифровой нормированный электрический измерительный сигнал дл...
Датчики весоизмерительные тензорезисторные SENSIQ® Weighbeam WB, SENSIQ® Weighbeam DWB (далее - датчики) предназначены для преобразования силы в измеряемую физическую величину (электрический сигнал), и применяются для измерений массы взвешиваемого об...
Датчики весоизмерительные тензорезисторные SENSIQ® Weighdisc WD, SENSIQ® Weighdisc WDI (далее - датчики) предназначены для преобразования силы в измеряемую физическую величину (электрический сигнал), и применяются для измерений массы взвешиваемого об...
Датчики весоизмерительные тензорезисторные SENSIQ® Ring-Torsion Load Cell RTN (далее - датчики) предназначены для преобразования силы в измеряемую физическую величину (аналоговый измерительный сигнал), и применяются для измерений массы взвешиваемого...
82238-21
PR 6203 Датчики весоизмерительные
"Minebea Intec GmbH", Германия
Датчики весоизмерительные PR 6203 (далее - датчики) предназначены для измерений и преобразования воздействующей на датчик силы тяжести взвешиваемого объекта в аналоговый нормированный электрический измерительный сигнал.
