Источники питания 61500-ТЕСТ и 62000Р-ТЕСТ
| Номер в ГРСИ РФ: | 55415-13 |
|---|---|
| Категория: | Источники питания |
| Производитель / заявитель: | Фирма "CHROMA ATE Inc.", Нидерланды |
| 55415-13: Описание типа СИ | Скачать | 111 КБ |
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 55415-13 |
| Наименование | Источники питания |
| Модель | 61500-ТЕСТ и 62000Р-ТЕСТ |
| Год регистрации | 2013 |
| Страна-производитель | Нидерланды |
| Примечание | 12.02.2014 Внесены изменения - страна изготовитель |
| Информация о сертификате | |
| Срок действия сертификата | 05.11.2018 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 1263 п. 32 от 05.11.2013 |
Производитель / Заявитель
Фирма "CHROMA ATE Inc.", Нидерланды
Нидерланды
Поверка
| Методика поверки / информация о поверке | МП-030/551-2013 |
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 230 |
| Найдено поверителей | 13 |
| Успешных поверок (СИ пригодно) | 210 (91%) |
| Неуспешных поверок (СИ непригодно) | 20 (9%) |
| Актуальность информации | 19.11.2024 |
Поверители
Скачать
| 55415-13: Описание типа СИ | Скачать | 111 КБ |
Описание типа
Назначение
Источники питания серий 61500-ТЕСТ и 62000Р-ТЕСТ (далее - источники питания) предназначены для воспроизведения напряжения и силы постоянного и переменного (только источники серии 61500-ТЕСТ) тока.
Описание
Источники питания серии 61500-ТЕСТ (модификации 61501, 61502, 61504, 61512) представляют собой программируемые, регулируемые источники постоянного и переменного напряжения и тока. Источники питания серии 62000Р-ТЕСТ (модификации 62006Р-30-80, 62006Р-100-25, 62006Р-300-8, 62012Р-40-120, 620012Р-100-50, 620012Р-600-8, 62050Р-100-100) представляют собой программируемые, регулируемые источники постоянного напряжения и тока. Управление и контроль над режимами работы источников осуществляет встроенный микроконтроллер. Установка выходных параметров осуществляется с помощью функциональных клавиш и/или поворотного переключателя, расположенных на лицевой панели источников.
Источники питания оснащены цифровыми измерителями напряжения и тока, которые позволяют контролировать одновременно оба параметра. Источники питания обладают низкими значениями нестабильности при изменении нагрузки и при изменении сетевого напряжения, а также низким уровнем шумов в нагрузке. Конструкция источников питания обеспечивает защиту от перегрузок и короткого замыкания на выходе.
Отличие источников питания серий 61500-ТЕСТ и 62000Р-ТЕСТ заключается в разных значениях выходных параметров напряжения и тока.
Фотографии общего вида источников питания представлены на рисунках 1 - 2.

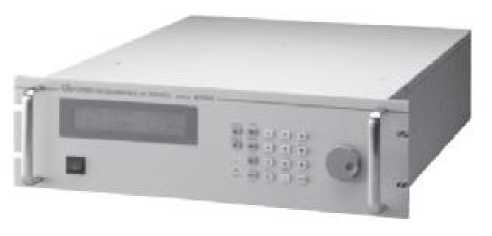

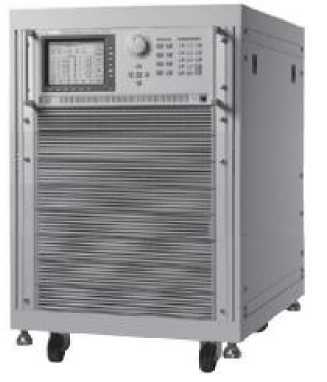

Рисунок 1 - Фотографии общего вида источников питания серии 61500-ТЕСТ

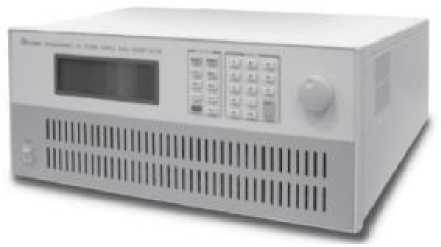

Рисунок 2 - Фотографии общего вида источников питания серии 62000Р-ТЕСТ
Программное обеспечение
Программное обеспечение источников питания серий 61500-ТЕСТ и 62000Р-ТЕСТ встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящих к искажению результатов измерений. Метрологические характеристики источников питания нормированы с учетом влияния программного обеспечения. Идентификационные данные программного обеспечения источников питания представлены в таблице 1.
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии программного обеспечения |
Цифровой идентификатор программного обеспечения |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
62000CF |
62012P |
v3.00 |
_ |
_ |
Уровень защиты программного обеспечения «А» по МИ 3286-2010.
Технические характеристики
Основные метрологические и технические характеристики источников питания серий
61500-ТЕСТ и 62000Р-ТЕСТ представлены в таблицах 2 - 4.
Таблица 2 - Основные метрологические и технические характеристики источников питания серии 61500-ТЕСТ__________________________________________________________________
|
Характеристика |
Значение | |||
|
61501 |
61502 |
61504 |
61512 | |
|
Количество выходных каналов |
1 |
1 |
1 |
3 |
|
Максимальные напряжение/сила постоянного тока на выходе |
212 В / 2 А 424 В/1 А |
212 В / 4 А 424 В / 2 А |
212 В / 8 А 424 В / 4 А |
212 В / 24 А1 424 В/12 А |
|
Максимальные напряжение/сила переменного (15 - 1000 Гц) тока на выходе |
150 В / 4 А 300 В/2 А |
150 В/8 А 300 В/4 А |
150 В / 16 А 300 В/8 А |
150 В / 48 А1 300 В / 24 А |
|
Предел допускаемой абсолютной погрешности воспроизведения и измерения напряжения постоянного и переменного тока на выходе |
± (0,002 • U + 0,002 • имакс) | |||
|
Предел допускаемой абсолютной погрешности воспроизведения и измерения силы постоянного и переменного тока на выходе |
± (0,004 • I + 0,003 • 1макс) | |||
|
Нестабильность напряжения на выходе при изменении напряжения питания (на ± 10 % от номинального) |
± 0,001 • U | |||
|
Нестабильность напряжения на выходе при изменении тока нагрузки (от 0 до 1макс) |
± 0,002 • U | |||
|
Нестабильность силы тока на выходе при изменении напряжения питания (на ± 10 % от номинального) |
Не нормирована | |||
|
Нестабильность силы тока на выходе при изменении напряжения на нагрузке (от 0,1 •имакс до имакс) |
Не нормирована | |||
|
Напряжение сети питания, В: номинальное рабочее |
110;220 90 - 250 |
3x220/380 3х(190 - 250)/ (342 - 440) | ||
Продолжение таблицы 2
|
Характеристика |
Значение | |||
|
61501 |
61502 |
61504 |
61512 | |
|
Частота сети питания, Гц: номинальная рабочая |
50; 60 47 - 63 | |||
|
Габаритные размеры (высота х ширина x глубина), мм |
134x483x570 |
1163x546x700 | ||
|
Масса, кг, не более |
20 |
250 | ||
|
Условия эксплуатации: температура окружающего воздуха, °С относительная влажность, %, не более |
от 0 до плюс 40 90 | |||
Примечания:
1 - указанные значения приведены для каждого выходного канала;
U - установленное/измеренное значение напряжения постоянного/переменного тока;
имакс — максимальное значение напряжения постоянного/переменного тока;
I - установленное/измеренное значение силы постоянного/переменного тока;
1макс — максимальное значение силы постоянного/переменного тока.
Таблица 3 - Основные метрологические и технические характеристики источников питания серии
62000Р-ТЕСТ (модификации 62012Р-40-120, 620012Р-100-50, 620012Р-600-8, 62050Р-100-100)
|
Характеристика |
Значение | |||
|
62012Р-40-120 |
620012Р-100-50 |
620012Р-600-8 |
62050Р- 100-100 | |
|
Максимальные напряжение/сила постоянного тока на выходе |
40 В/120 А |
100 В/50 А |
600 В/8 А |
100 В/100 А |
|
Предел допускаемой абсолютной погрешности воспроизведения и измерения напряжения постоянного тока на выходе |
± (0,0005 • U + 0,0005 • им.кс) | |||
|
Предел допускаемой абсолютной погрешности воспроизведения и измерения силы постоянного тока на выходе |
± (0,001 • I + 0,001 • W) | |||
|
Нестабильность напряжения на выходе при изменении напряжения питания (на ± 10 % от номинального) |
± (0,0001 • U + 2 мВ) |
± (0,0001 • U + 10 мВ) |
± (0,0001 • U + 18 мВ) |
± (0,0001 • U + 8 мВ) |
|
Нестабильность напряжения на выходе при изменении тока нагрузки (от 0 до 1макс) |
± (0,0001 • U + 3 мВ) |
± (0,0001 • U + 18 мВ) |
± (0,0001 • U + 50 мВ) |
± (0,0001 • U + 12 мВ) |
|
Нестабильность силы тока на выходе при изменении напряжения питания (на ± 10 % от номинального) |
± (0,0001 • I + 25 мА) |
± (0,0001 • I + 12 мА) |
± (0,0003 • I + 20 мА) |
± (0,0001 • I + 24 мА) |
|
Нестабильность силы тока на выходе при изменении напряжения на нагрузке (от 0,1-имакс до имакс) |
± (0,0001 • I + 10 мА) |
± (0,0001 • I + 28 мА) |
± (0,0003 • I + 40 мА) |
± (0,0001 • I + 56 мА) |
|
Напряжение сети питания, В: номинальное рабочее |
110; 220 95 - 250 |
3x220/380 3х(190 - 250)/ (342 - 440) | ||
|
Частота сети питания, Гц: номинальная рабочая |
50; 60 47 - 63 | |||
|
Габаритные размеры (высота х ширина х глубина), мм |
89x430x425 |
176x428x566 | ||
Продолжение таблицы 3
|
Характеристика |
Значение | |||
|
62012Р-40-120 |
620012Р-100-50 |
620012Р-600-8 |
62050Р- 100-100 | |
|
Масса, кг, не более |
12 |
12,1 |
11,2 |
28 |
|
Условия эксплуатации: температура окружающего воздуха, °С относительная влажность, %, не более |
от 0 до плюс 40 90 | |||
Примечания:
U - установленное/измеренное значение напряжения постоянного тока;
имакс — максимальное значение напряжения постоянного тока;
I - установленное/измеренное значение силы постоянного тока;
1макс — максимальное значение силы постоянного тока.
Таблица 4 - Основные метрологические и технические характеристики источников питания серии
62000Р-ТЕСТ (модификации 62006Р-30-80, 62006Р-100-25, 62006Р-300-8)
|
Характеристика |
Значение | ||
|
62006Р-30-80 |
62006Р-100-25 |
62006Р-300-8 | |
|
Максимальные напряжение/сила постоянного тока на выходе |
30 В/80 А |
100 В/25 А |
300 В/8 А |
|
Предел допускаемой абсолютной погрешности воспроизведения и измерения напряжения постоянного тока на выходе |
± (0,0005 - U + 0,0005 - имакс) | ||
|
Предел допускаемой абсолютной погрешности воспроизведения и измерения силы постоянного тока на выходе |
± (0,001 - I + 0,002 - 1макс) |
± (0,001 - I + 0,001 - W) | |
|
Нестабильность напряжения на выходе при изменении напряжения питания (на ± 10 % от номинального) |
± (0,0001 - U + 2 мВ) |
± (0,0001 - U + 6 мВ) |
± (0,0001 - U + 18 мВ) |
|
Нестабильность напряжения на выходе при изменении тока нагрузки (от 0 до 1макс) |
± (0,0001 - U + 3 мВ) |
± (0,0001 - U + 10 мВ) |
± (0,0001 - U + 50 мВ) |
|
Нестабильность силы тока на выходе при изменении напряжения питания (на ± 10 % от номинального) |
± (0,0001 - I + 25 мА) |
± (0,0001 - I + 5 мА) |
± (0,0001 - I + 20 мА) |
|
Нестабильность силы тока на выходе при изменении напряжения на нагрузке (от 0,1-^акс до имакс) |
± (0,0001 - I + 10 мА) |
± (0,0001 - I + 5 мА) |
± (0,0001 - I + 40 мА) |
|
Напряжение сети питания, В: номинальное рабочее |
110; 220 95 — 250 В | ||
|
Частота сети питания, Гц: номинальная рабочая |
50; 60 47 — 63 | ||
|
Габаритные размеры (высота х ширина х глубина), мм |
89x430x425 | ||
|
Масса, кг, не более |
12 |
12,1 |
11,2 |
|
Условия эксплуатации: температура окружающего воздуха, °С относительная влажность, %, не более |
от 0 до плюс 40 90 | ||
Примечания:
U — установленное/измеренное значение напряжения постоянного тока;
имакс — максимальное значение напряжения постоянного тока;
I — установленное/измеренное значение силы постоянного тока;
1макс — максимальное значение силы постоянного тока.
Знак утверждения типа
Знак утверждения типа наносят на лицевую панель источников питания в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Комплект поставки источников питания серий 61500-ТЕСТ и 62000Р-ТЕСТ представлен в таблице 5.
Таблица 5
|
Наименование |
Количество |
|
Источник питания |
1 |
|
Сетевой кабель |
1 |
|
Руководство по эксплуатации |
1 |
|
Методика поверки |
1 |
Поверка
Поверка источников питания осуществляется по документу МП-030/551-2013 «Источники питания серий 61500-ТЕСТ и 62000Р-ТЕСТ. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 30 сентября 2013 г. и входящему в комплект поставки.
Перечень основных средств, применяемых при поверке:
- мультиметр 3458А
диапазон измерения напряжения постоянного тока: 0 - 1000 В
предел допускаемой абсолютной погрешности измерения (AU): ± (0,5-10—6 - 2,5-10—6)-U
диапазон измерения напряжения переменного тока: 0 - 1000 В (1 Гц - 10 МГц)
предел допускаемой абсолютной погрешности измерения (AU): ± (2-10-4 - 7-10-4)-U
- шунт токовый АКИП-7501
номинальные значения сопротивления: 0,001 Ом; 0,01 Ом; 0,1 Ом; 1 Ом; 10 Ом
диапазон измерения силы постоянного/переменного тока 1 мкА - 250 А
классы точности: 0,01 (измерение силы постоянного тока); 0,1 (измерение силы переменного тока).
Сведения о методах измерений
Методы измерений с помощью источников питания серий 61500-ТЕСТ и 62000Р-ТЕСТ указаны в документе «Источники питания серий 61500-ТЕСТ и 62000Р-ТЕСТ. Руководство по эксплуатации».
Нормативные документы
1 ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия».
2 Техническая документация фирмы-изготовителя.
Рекомендации к применению
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
