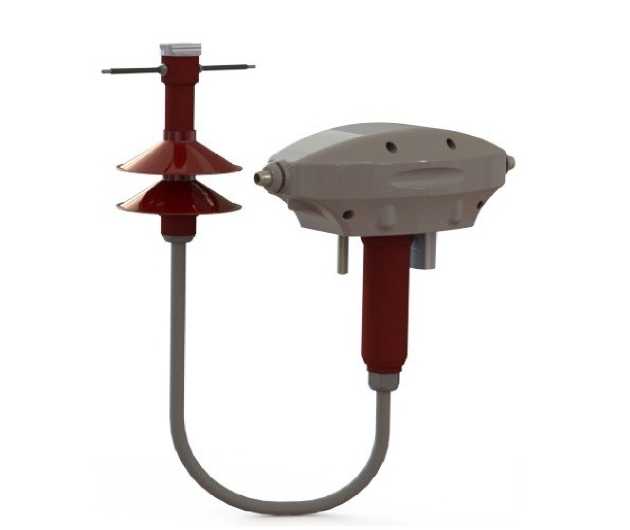

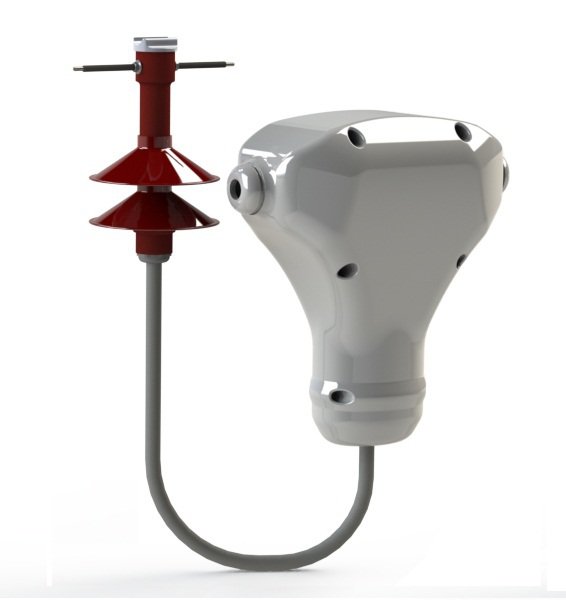

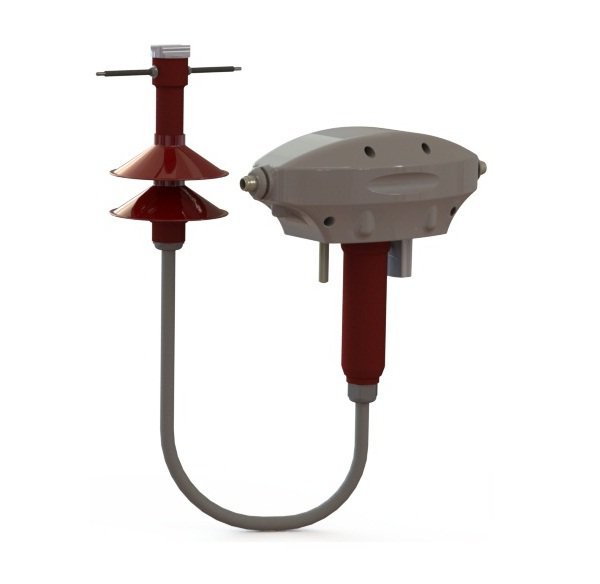

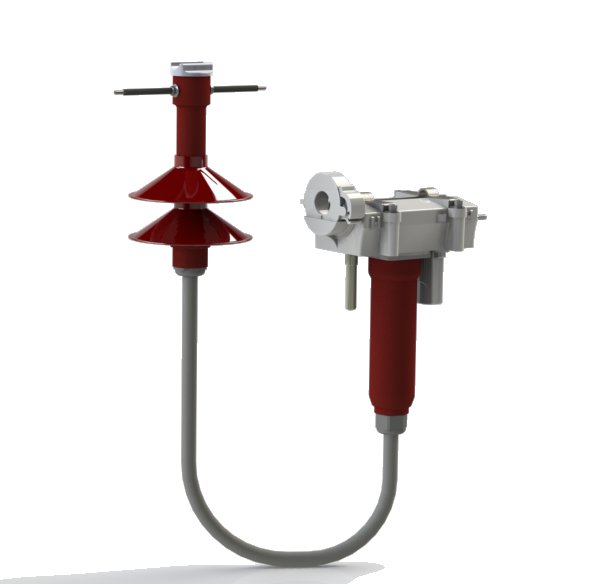

Интеллектуальные приборы учета электроэнергии РиМ 384.01/2, РиМ 384.02/2

Идентификационные данные (признаки)

Значение

Исполнения счетчиков

РиМ 384.01/2

РиМ 384.02/2

Идентификационное наименование ПО

РМ384 ВНКЛ.411152.048

ПО

РМ384 ВНКЛ.411152.048 - 01

ПО

Номер версии (идентификационный номер) ПО

v 3.01 и ниже

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

-

Идентификационное наименование ПО

РМ384 ВНКЛ.411152.048 -02 ПО

РМ384 ВНКЛ.411152.048 - 03

ПО

Номер версии (идентификационный номер) ПО

от v 3.02 до v 3.99

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

BC 34 8E F7 09 27 3B 2F 2B DA 7A 72 5A CF 0D A9

Идентификационное наименование ПО

РМ384 ВНКЛ.411152.173 ПО РМ384 ВНКЛ.411152.173-01 ПО

Номер версии (идентификационный номер)

ПО

v 4.00 и выше

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

28FEAFFE45 1140 9C C5 F13EB1E8 3FEEE9

95 0A 37 FA 27 0B AF 63 3E A5 08 2EE0 44 64 D9

Диапазон адресов расположения ПО в постоянном запоминающем устройстве контроллера счётчика

с 0x10003FFF по 0x10007FFE

Алгоритм вычисления цифрового идентификатора ПО

MD5

Наименование характеристики

Значение

РиМ 384.01/2 (РиМ 384.01)

РиМ 384.02/2 (РиМ 384.02)

1

2

3

Номинальный ток, А

20

Максимальный ток, А

100

Номинальное напряжение, кВ

6

10

Установленный диапазон напряжений, кВ

от 5,4 до 6,6

от 9 до 11

Расширенный диапазон напряжений, кВ

от 4,8 до 7,2

от 8 до 12

Номинальная частота, Гц

50

Класс точности:

при измерении активной энергии (по ГОСТ 31819.22-2012)

при измерении реактивной энергии (по ГОСТ 31819.23-2012)

0,5S 1

Пределы допускаемой основной относительной погрешности

Наименование характеристики

Значение

РиМ 384.01/2 РиМ 384.02/2 (РиМ 384.01) (РиМ 384.02)

измерений активной энергии 1) и мощности, максимальной средней активной мощности на программируемом интервале Ринт макс, максимальной средней активной мощности на расчетный день и час Ррдч, %

0,0Пн<1<0,051н, cos ф =1,00

0,051н<1<1макс, cos ф = 1,00

0,021н<1<0,101н, cos ф =0,50 инд.

0,101н<1<1макс, cos ф = 0,50 инд.

0,021н<1<0,101н, cos ф =0,80 емк.

0,101н<1<1макс, cos ф = 0,80 емк.

±1,0 ±0,5 ±1,0 ±0,6 ±1,0 ±0,6

Пределы допускаемой основной относительной погрешности измерений реактивной энергии1) и мощности, % 0,021н<1<0,051н, sin ф=1,00 0,051н<1<1макс, sin ф=1,00 0,051н<1<0,101н, sin ф=0,50 инд.

0,101н<1<1макс, sin ф=0,50 инд. 0,051н<1<0,101н, sin ф=0,50 емк. 0,101н<1<1макс, sin ф=0,50 емк. 0,101н<1<1макс, sin ф=0,25 инд. 0,101н<1<1макс, sin ф=0,25 емк.

±1,5

±1,0

±1,5

±1,0

±1,5

±1,0

±1,5 ±1,5

Пределы допускаемой относительной погрешности измерений полной мощности, %

±1,5

Пределы допускаемой абсолютной погрешности измерений коэффициента мощности cos ф, в диапазоне токов (в диапазоне измеряемых значений cos ф): 0,051н<1<1макс (от 0,25 до 1)

±0,01

Пределы допускаемой абсолютной погрешности измерений коэффициента реактивной мощности tg ф, в диапазоне токов (в диапазоне измеряемых значений tg ф): 0,051н<1<1макс (от0до1)

±0,01

Пределы допускаемой относительной погрешности измерений среднеквадратических значений фазного тока 5I, %, в диапазоне 0,011н<1<0,051н 0,051н<1<1макс

±1,0

±0,5

Пределы допускаемой относительной погрешности измерений среднеквадратических значений линейных напряжений в расширенном диапазоне напряжений, %

±0,5

Пределы допускаемой дополнительной относительной погрешности измерений активной энергии 1) и мощности, вызываемой изменением напряжения в установленном рабочем диапазоне, % 0,9ином<и<1,1ином, cos ф=1,00 0,9ином<и<1,1ином, cos ф=0,50 инд.

±0,2

±0,4

Пределы допускаемой дополнительной относительной погрешности измерений реактивной энергии 1) и мощности, вызываемой изменени-ем напряжения в установленном рабочем диапазоне, % 0,9ином<и<1,1ином, sin ф=1,00 0,9ином<и<1,1ином, sin ф=0,50 инд.

±0,7

±1,0

Пределы допускаемой дополнительной относительной погрешности

±0,6

Наименование характеристики

Значение

РиМ 384.01/2 РиМ 384.02/2 (РиМ 384.01) (РиМ 384.02)

измерений активной энергии 1) и мощности, вызываемой изменением напряжения в расширенном рабочем диапазоне, % 0,80Uhom<U<1,15Uhom, cos ф=1,00 0,80Uhom<U<1,15Uhom, cos ф=0,50 инд.

±1,2

Пределы допускаемой дополнительной относительной погрешности измерений реактивной энергии 1) и мощности, вызываемой изменением напряжения в расширенном рабочем диапазоне, %

0,8Uhom<U<1,15Uhom, sin ф=1,00

0,8Uhom<U<1,15Uhom, sin Ф=0,50 инд.

±2,1

±3,0

Пределы допускаемой относительной погрешности измерений отрицательного 5U(.) и положительного 5U(+) отклонения напряжения в диапазоне значений от 40 до 120%, %

±0,5

Пределы допускаемой абсолютной погрешности измерений частоты сети, Гц в диапазоне значений частоты от 45 до 55 Гц

±0,01

Пределы допускаемой абсолютной погрешности измерений отклонения частоты сети Af 2), Гц в диапазоне отклонений частоты ± 5Гц

±0,01

Пределы допускаемой абсолютной погрешности измерений длительности провала напряжения Atn в диапазоне значений от 1 до 60 с, с 2)

±0,02

Пределы допускаемой приведеной погрешности измерений остаточного напряжения провала напряжения Un относительно ином,%2)

±1,0

Пределы допускаемой абсолютной погрешности измерений длительности перенапряжения AtnEPU в диапазоне значений от 1 до 60 с, с 2)

±0,02

Пределы допускаемой относительной погрешности измерений максимального значения перенапряжения иПЕРи, % 2)

±1,0

Пределы допускаемой абсолютной погрешности измерений глубины провала напряжения 6Un в диапазоне значений от 10 до 90 %, %2)

±1,0

Пределы допускаемой приведенной погрешности измерений токов прямой 11,и обратной ^последовательностей относительно 1макс в диапазоне значений от 0,11н до I макс, %

±0,5

Пределы допускаемой абсолютной погрешности измерений коэффициентов несимметрии напряжения К2и и токов K2i обратной последовательности в диапазоне значений коэффициентов несимметрии от 1 до 5 %, %

±0,3

Пределы допускаемой абсолютной погрешности измерений коэффициента перенапряжения в диапазоне значений коэффициентов от 1 до 30 % , %

±1,0

Пределы допускаемого значения среднего температурного коэффициента при измерении активной энергии1) и мощности, %/К cos ф=1,00 cos ф=0,50 инд.

±0,03

±0,05

Пределы допускаемого значения среднего температурного коэффициента при измерении реактивной энергии1) и мощности,%/К sin ф=1,00

±0,05

±0,07

Наименование характеристики

Значение

РиМ 384.01/2 РиМ 384.02/2 (РиМ 384.01) (РиМ 384.02)

sin ф=0,50 инд.

Пределы допускаемой относительной погрешности измерений удельной энергии потерь в цепях тока, %, в диапазоне 0,051н<1<1макс

±2,0

Пределы допускаемого значения суточного хода часов реального времени тарификатора ИПУЭ, с/сут (в отсутствии сигнала GPS/GLONASS)

±0,5

Стартовый ток:

при измерении активной энергии, мА

при измерении реактивной энергии, мА

20

40

Постоянная ИПУЭ (ДИЭ):

при измерении активной энергии, имп./кВт-ч

при измерении реактивной энергии, имп./квар^ч

500

500

Полная потребляемая мощность в цепи напряжения, не более, В\А, не более

45

Активная потребляемая мощность в цепи напряжения, не более, Вт

6

Количество тарифов

8

Время сохранения данных, лет, не менее

40

Время начального запуска, с, не более

5

Габаритные размеры ИПУЭ (высота х ширина х длина х длина провода), мм, не более

- в корпусе внешнем тип I

- в корпусе внешнем тип II

315 х130 х310 х1500

310 х150 х310 х1500

Масса ИПУЭ, кг, не более

6,5

Условия эксплуатации:

Установленный рабочий диапазон: -температура окружающей среды, °С -относительная влажность, %, при 25 (30) °С -атмосферное давление, кПа

от -40 до +55 100 (95) от 70 до 106,7

Средняя наработка на отказ, ч

180000

Средний срок службы, лет

30

Степень защиты оболочек от проникновения пыли и воды

IP65

Условия эксплуатации

У1** по ГОСТ 15150-69

Нормальные условия измерений -температура окружающей среды, °С -относительная влажность, % -атмосферное давление, кПа

от +21 до + 25

от 30 до 80 от 70 до 106,7

Измеряемая величина

Основная единица

Цена единицы старшего/младшего

разряда

Активная энергия

кВтч

10 7 / 10-3

Реактивная энергия

квар^ч

10 7 / 10-3

Активная мощность

Вт

10 6 / 100

Реактивная мощность

вар

10 6 / 100

Полная мощность

В-А

10 6 / 100

Фазный ток (среднеквадратическое значение)

А

10 2 / 10-3

Линейное напряжение (среднеквадратическое значение)

В

104 /100

Частота сети

Гц

101/10-2

Отклонение частоты

Гц

10 1/10-2

Удельная энергия потерь в цепях тока

кА2 •ч

107 / 10-3

Коэффициент реактивной мощности tg ф

безразм.

102 / 10-3

Коэффициент мощности cos ф

безразм.

100 / 10-3

Длительность провалов/перенапряжений

с

103 / 10-2

Глубина провала напряжения

%

101 / 10-1

Остаточное напряжение провала напряжения

В

104 /100

Максимальное значение перенапряжения

В

104 /100

Коэффициент перенапряжения

%

101/ 10-1

Напряжение прямой (обратной) последовательности

В

104 /100

Ток прямой (обратной) последовательности

А

102/10-3

Коэффициенты несимметрии напряжения и тока обратной последовательности

%

101/ 10-2

Положительное 5U(+) и отрицательное 5U(.) отклонения напряжения

В

104 /100

Положительное 5U(+) и отрицательное 5U(.) отклонения напряжения (относительно ином)

%

101/ 10-2

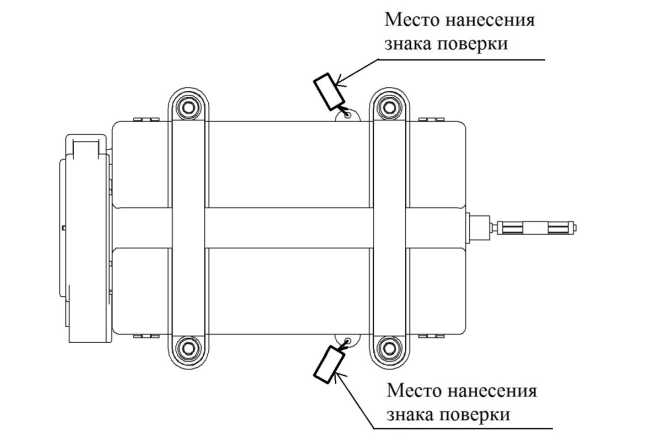

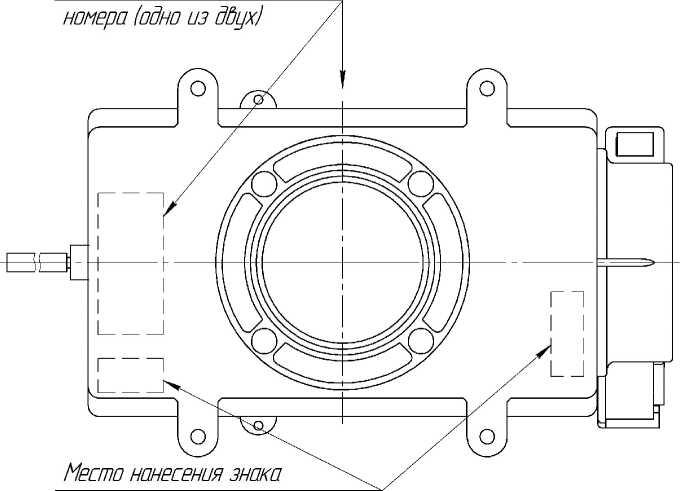

Наименование

Обозначение

Количество

ДИЭ соответствующего исполнения (в упаковке)

2 шт.

Корпус внешний тип 11)

2 шт.

Корпус внешний тип II1) (антивандальный)

2 шт.

Паспорт на ИПУЭ (одно из исполнений)

ВНКЛ.411152.048 ПС

1 экз.

Паспорт на ДИЭ (одно из исполнений)

ВНКЛ.411152.049 ПС

2 экз.

Пломба пластиковая номерная

4 шт.

Комплект монтажных частей 2)

1 компл.

Руководство по эксплуатации 3)’4),5)

ВНКЛ.411152.048 РЭ

1 экз.

Руководство по эксплуатации 3)’4)’5)’ 6)

ВНКЛ.411152.173 РЭ

1 экз.

Терминал мобильный РиМ 099.01 -ХХ3),5),8)

1 компл.

Инструкция по монтажу, пуску,

ВНКЛ.411152.048 ИМ

1 экз.

Наименование

Обозначение

Количество

регулированию и обкатке изделия 4)

Дисплей дистанционный РиМ 040.40 6)

1 шт.

Дисплей дистанционный РиМ 040.03-12 7)

1 шт.

Адаптер питания РиМ 000.10 3)

1 шт.

Устройство синхронизации оптическое 6)

ВНКЛ.426449.045

1 шт.

Сервисное ПО 3),4), 5)

-

Устройство защиты от перенапряжения 3), 9)

3 компл.

1) Тип корпуса внешнего определяется при заказе (по умолчанию - тип II).

2) Состав комплекта монтажных частей указан в руководстве по эксплуатации ВНКЛ.411152.048 РЭ.

3) Поставляется по отдельному заказу для организаций, производящих ремонт, эксплуатацию и монтаж ИПУЭ.

4) Поставляется в виде документа на электронном носителе или доступно на сайте www.ao-rim.ru.

5) Поставляется по отдельному заказу для организаций, производящих поверку ИПУЭ.

6) Для ИПУЭ с версией ПО 4.00 и выше.

7) Для ИПУЭ с версией ПО 3.99 и ниже.

8) ИПУЭ по требованию заказчика могут комплектоваться терминалом мобильным РиМ 099.01-ХХ, где ХХ номер исполнения, согласно руководству по эксплуатации на терминал.

9) Тип устройства защиты от перенапряжения (УЗПН - Ш, УЗПН - ОЛ, УЗПН - ПС, УЗПН - ЛК, РВЛ) для линий электропередач 6 и 10 кВ определяется при заказе.
