Измерители иммитанса ПрофКИП Е7-14М, ПрофКИП Е7-20М, ПрофКИП Е7-23М, ПрофКИП Е7-24М, ПрофКИП Е7-25М
| Номер в ГРСИ РФ: | 55585-13 |
|---|---|
| Производитель / заявитель: | ЗАО "ПрофКИП", г.Мытищи |
Измерители иммитанса ПрофКИП Е7-14М, ПрофКИП Е7-20М, ПрофКИП Е7-23М, ПрофКИП Е7-24М, ПрофКИП Е7-25М (далее по тексту - приборы) предназначены для автоматического измерения емкости, индуктивности, активного и реактивного сопротивления, активной и реактивной проводимости, тангенса угла потерь, добротности, модуля комплексного сопротивления и проводимости, угла фазового сдвига комплексного сопротивления.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 55585-13 |
| Действует | по 31.07.2028 |
| Наименование | Измерители иммитанса |
| Модель | ПрофКИП Е7-14М, ПрофКИП Е7-20М, ПрофКИП Е7-23М, ПрофКИП Е7-24М, ПрофКИП Е7-25М |
| Приказы |
№845 от
05.05.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 16f3dafe-3dfc-2de9-e0b7-36f549227b3a |
| Год регистрации | 2013 |
| Общие данные | |
|---|---|
| Год регистрации | 2013 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | 20.11.2018 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 1371 п. 07 от 20.11.2013 |
Производитель / Заявитель
ООО «ПРОФКИП», РОССИЯ, 141006, Московская обл., г. Мытищи, ул. Белобородова, д. 2, этаж 3, помещ. 7, лит. А
Россия
Поверка
| Методика поверки / информация о поверке |
6686-022-66145830-2013 МП Измерители иммитанса ПрофКИП Е7-14М, ПрофКИП Е7-20М, ПрофКИП Е7-23М, ПрофКИП Е7-24М, ПрофКИП Е7-25М. Методика поверки
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 809 (99%) |
| Неуспешных поверок (СИ непригодно) | 8 (1 %) |
| Актуальность информации | 14.05.2026 |
Поверители
Скачать
|
55585-13: Описание типа
2018-55585-13.pdf
|
Скачать | 113 КБ | |
|
55585-13: Методика поверки
2022-mp55585-13.pdf
Файл устарел
|
Скачать | 260.1 КБ | |
|
55585-13: Описание типа
2026-55585-13.pdf
|
Скачать | 177.5 КБ | |
|
55585-13: Методика поверки
6686-022-66145830-2013 МП
2022-mp55585-13-1.pdf
|
Скачать | 260.1 КБ |
Описание типа
Назначение
Измерители иммитанса ПрофКИП Е7-14М, ПрофКИП Е7-20М, ПрофКИП Е7-23М, ПрофКИП Е7-24М, ПрофКИП Е7-25М (далее по тексту - приборы) предназначены для автоматического измерения емкости, индуктивности, активного и реактивного сопротивления, активной и реактивной проводимости, тангенса угла потерь, добротности, модуля комплексного сопротивления и проводимости, угла фазового сдвига комплексного сопротивления.
Описание
Измерители иммитанса представляют собой многофункциональные измерительные приборы, принцип действия которых основан на аналого-цифровом преобразовании входных сигналов. На передней панели прибора находится матричный жидкокристаллический дисплей, на котором отображаются результаты измерений, а также единицы измерений, диапазоны, частота и уровень тестового сигнала, эквивалентная электрическая цепь, измерительные функции, параметры и состояние прибора. Справа от дисплея расположены пять многофункциональных кнопок, клавиши меню, клавиши калибровки, кнопки параметров тестового сигнала и измерительных функций. Имеются также две пары BNC разъемов для подключения измерительных кабелей и кнопки для ввода цифровых параметров.

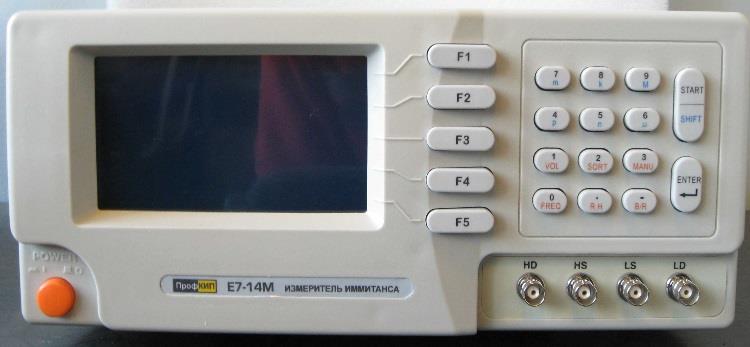

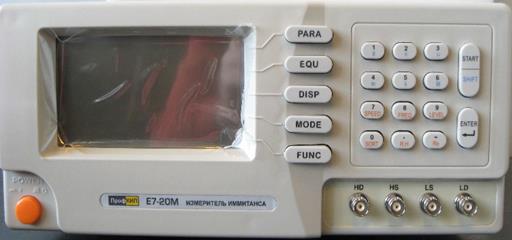

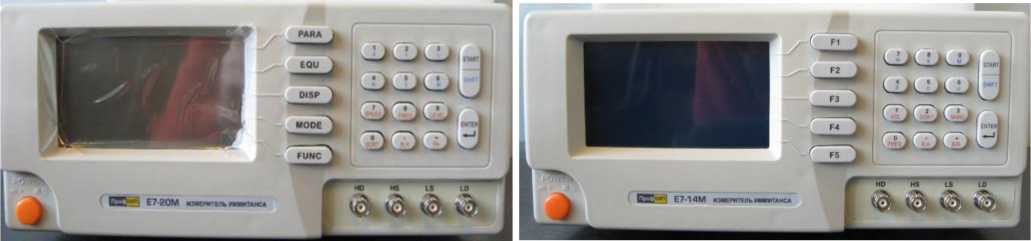

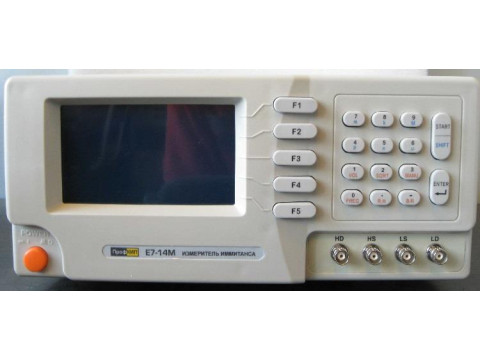

Рисунок 1 - Общий вид передней панели измерителей иммитанса

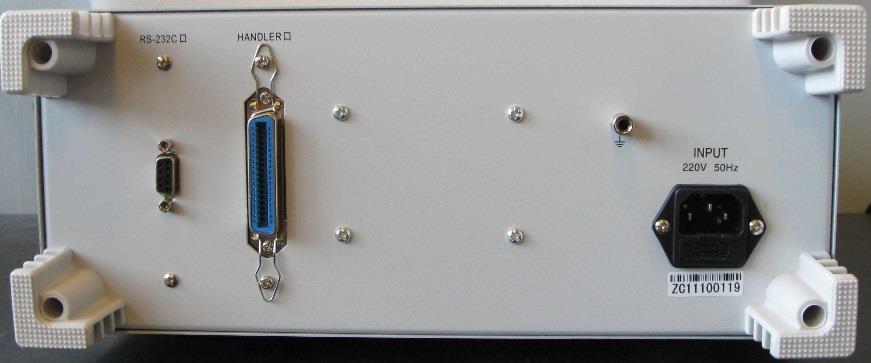

На задней панели прибора имеется разъем для подключения шнура питания, интерфейс RS-232 для передачи данных на ЭВМ и управления прибором с ЭВМ, интерфейс HANDLER, используемый для сортировки радиоэлектронных компонентов в цеховых условиях, а также зажим заземления.
Вид задней панели приведен на рисунке 2.

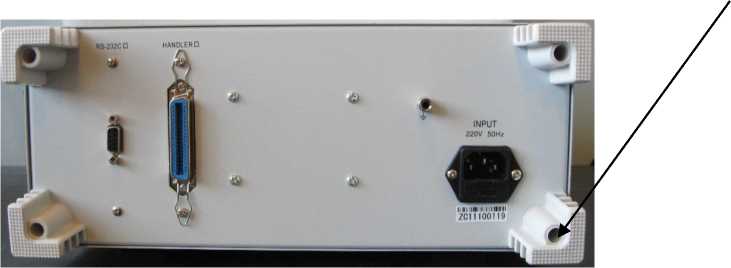

Место пломбирования
Рисунок 2 - Вид задней панели измерителя иммитанса
Технические характеристики
Таблица 1
|
Наименование характеристики |
Значение | |||
|
ПрофКИП Е7-14М |
ПрофКИП Е7-20М |
ПрофКИП Е7-23М |
ПрофКИП ПрофКИП Е7-24М Е7-25М | |
|
Диапазон измерения импеданса Z, активного сопротивления R, реактивного соротивления Х |
10-5 Ом- 99999 МОм |
10-4 Ом-99,99МОм |
10-5 Ом-99,9999 МОм | |
|
Диапазон измерения индуктивности L |
10-5 мкГн-99999 Гн |
10-4 мкГн-9999,9 Гн |
10-2 мкГн- 9999 Гн |
10-5 мкГн-9999,99 Гн |
|
Диапазон измерения емкости С |
10-5 пФ- 99999 мкФ |
10-4 пФ- 19999 мкФ |
10-2 пФ- 19999 мкФ |
10-5 пФ-999999 мкФ |
|
Диапазон измерения тангенса угла потерь D |
10—5-999999 |
10-4-9,999 |
10-5 -9,99999 | |
|
Диапазон измерения добротности Q |
10—5-999999 |
10-4-9999 |
10-5 -99999,9 | |
|
Диапазон измерения фазового угла е |
Град.: -179,99 - 179,999°, Радиан: -3,1415 - 3,14159 | |||
|
Частоты тестового сигнала ПрофКИП Е7-14М, ПрофКИП Е7- 20М ПрофКИП Е7-23М ПрофКИП Е7-24М ПрофКИП Е7-25М |
100 Гц, 120 Гц, 1 кГц, 10 кГц, 20 кГц, 40 кГц, 50 кГц, 100 кГц 100 Гц, 120 Гц, 1 кГц, 10 кГц от 50 Гц до 200 кГц (всего 12000 частот) от 20 Гц до 300 кГц с шагом 10 мГц | |||
|
Пределы допускаемой относительной погрешности установки частоты тестового сигнала |
±0,02 % | |||
|
Уровень тестового сигнала, В |
0,1; 0,3; 1,0 |
0,01 - 2 с шагом 0,01 В | ||
|
Пределы допускаемой относительной погрешности установки уровня тестового сигнала |
±10 % |
±(0,1*А+2 мВ), где А -установленный уровень тестового сигнала, мВ | ||
|
Выходной импеданс прибора |
30 Ом, 100 Ом | |||
|
Измеряемая величина |
Пределы допускаемой погрешности измерения основных величин |
|
ПрофКИП Е7-14М | |
|
Z |
±0,1 %(1 + Zx/Zmax + Zmin/Zx)(1 + ks + kv + kf) |
|
R |
±0,1 %(1 + Rx/Rmax + Rmin/Rx)(1 + Qx)(1 + ks + kv + kf) ПГ в диапазоне 10 Ом - 1 МОм |
|
L |
±0,1 %(1 + Lx/Lmax + Lmin/Lx)(1 + 1/Qx)(1 + ks + kv + kf) ПГ в диапазоне 1 мГн - 1 Гн |
|
C |
±0,1 %(1 + Cx/Cmax + Cmin/Cx)(1 + Dx)(1 + ks + kv + kf) ПГ в диапазоне 1 нФ - 1 мкФ |
|
Примечание - значения с нижним индексом х означают результаты измерений, значения с индексами min и max означают границы диапазона измерений, коэффициенты ks, kv, kf учитывают влияние скорости измерений, уровня и частоты тестового сигнала на погрешность измерений. Для средней и медленной скорости, уровня 1 В и частоты тестового сигнала 1 кГц ks=kv=kf=0 | |
|
ПрофКИП Е7-20М, ПрофКИП Е7-23М | |
|
Z |
±0,1 %(1 + Zx/Zmax + Zmin/Zx)(1 + ks + kv + kf) |
|
R |
±0,1 %(1 + Rx/Rmax + Rmin/Rx)(1 + Qx)(1 + ks + kv + kf) ПГ в диапазоне 100 Ом - 1 МОм |
|
L |
±0,1 %(1 + Lx/Lmax + Lmin/Lx)(1 + 1/Qx)(1 + ks + kv + kf) ПГ в диапазоне 10 мкГн - 1 Гн |
|
C |
±0,1 %(1 + Cx/Cmax + Cmin/Cx)(1 + Dx)(1 + ks + kv + kf) ПГ в диапазоне 100 пФ - 1 мкФ |
|
ПрофКИП Е7-24М, ПрофКИП Е7-25М | |
|
Z, R, L, C |
±[А+(Ка+Кь+К0х100+Кь]хКс[%], где А -часть погрешности, находимая из графика в руководстве по эксплуатации (при уровне сигнала 0,4 B<Vs<1,2 В и медленной и средней скорости измерений А=0,1); Ка, Кь - коэффициент импеданса; Kf - интерполяционный коэффициент калибровки, принимает значения 0 или 0,0003; Kl - коэффициент, учитывающий длину измерительного кабеля; Kc - температурный коэффициент (при температуре (23±5) °С Kc=1); графики и формулы для нахождения коэффициентов приведены в руководстве по эксплуатации. ПГ в диапазонах 100 Ом - 1 Мом; 1 нФ - 1 мкФ; 10 мкГн - 1 Гн |
|
Скорость измерений |
SLOW (<5 замеров/с), MEDIUM(<10 замеров/с), FAST(>10 замеров/с) для ПрофКИП Е7-14М, ПрофКИП Е7-24М, ПрофКИП Е7-25М SLOW (<5 замеров/с), MEDIUM(<12 замеров/с), FAST(>12 замеров/с) для ПрофКИП Е7-20М, ПрофКИП Е7-23М |
Таблица 2 - Общие технические характеристики
|
Наименование параметра |
Значение |
|
Время установления рабочего режима прибора, минут, не более |
10 |
|
Напряжение и частота питающей сети |
(110/220) В ± 10 %, 50/60 Гц±5 % |
|
Потребляемая мощность, В^А, не более: ПрофКИП Е7-14М, ПрофКИП Е7-24М, ПрофКИП Е7-25М |
60 |
|
ПрофКИП Е7-20М, ПрофКИП Е7-23М |
20 |
|
Рабочие условия применения при соблюдении требований по погрешностям: ПрофКИП Е7-14М, ПрофКИП Е7-24М, ПрофКИП Е7-25М - температура окружающего воздуха, °С |
от 10 до 30 |
|
- относительная влажность воздуха, %, не более |
80 |
|
ПрофКИП Е7-20М, ПрофКИП Е7-23М - температура окружающего воздуха, °С |
от 10 до 30 |
|
- относительная влажность воздуха, %, не более |
70 |
|
Габаритные размеры (ширина х высота х длина), мм, не более: ПрофКИП Е7-14М, ПрофКИП Е7-24М, ПрофКИП Е7-25М |
330 х 150 х 430 |
|
ПрофКИП Е7-20М, ПрофКИП Е7-23М |
330 х 150 х 400 |
|
Масса, кг, не более: ПрофКИП Е7-20М, ПрофКИП Е7-23М |
3,5 |
|
ПрофКИП Е7-24М |
4,5 |
|
ПрофКИП Е7-25М |
5,5 |
|
ПрофКИП Е7-14М |
6,5 |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист Руководства по эксплуатации типографским способом или специальным штампом и на переднюю панель прибора методом наклейки.
Комплектность
Измеритель иммитанса ПрофКИП Е7-14М, ПрофКИП Е7-20М, ПрофКИП 1
Е7-23М, ПрофКИП Е7-24М, ПрофКИП Е7-25М 1 шт.
Измерительный кабель Кельвина LCR001 1 шт.
Измерительный зажим LCR005 1 шт.
Трехпроводный шнур питания 1 шт.
Плавкие предохранители на 1 А 2 шт.
Руководство по эксплуатации 1 экз.
Методика поверки 1 экз.
Сведения о методах измерений
Измерители иммитанса ПрофКИП Е7-14М, ПрофКИП Е7-20М, ПрофКИП Е7-23М, ПрофКИП Е7-24М, ПрофКИП Е7-25М. Руководство по эксплуатации
Нормативные документы
ГОСТ 8.371-80 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерения электрической емкости
ГОСТ 8.028-86 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерения электрического сопротивления
ГОСТ 8.029-80 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерения индуктивности
ТУ 6686-022-66145830-2013 Измерители иммитанса ПрофКИП Е7-14М,
ПрофКИП Е7-20М, ПрофКИП Е7-23М, ПрофКИП Е7-24М, ПрофКИП Е7-25М. Технические условия
