Приборы многофункциональные PD194PQ серии T

Номер в ГРСИ РФ: 55602-13
Производитель / заявитель: Фирма "Jiangsu Sieyuan Hertz Instrument Transformer Co. Ltd.", Китай
Поставщик:
Нет данных
Приборы многофункциональные PD194PQ серии T поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Скачать

55602-13: Описание типа СИ Скачать 169.6 КБ

Информация по Госреестру

Основные данные
Номер по Госреестру 55602-13
Наименование Приборы многофункциональные
Модель PD194PQ серии T
Год регистрации 2013
Методика поверки / информация о поверке Руководство по эксплуатации, раздел 6 "Методика поверки"
Межповерочный интервал / Периодичность поверки 8 лет
Страна-производитель  Китай
Информация о сертификате
Срок действия сертификата 20.11.2018
Тип сертификата (C - серия/E - партия) C
Дата протокола Приказ 1371 п. 24 от 20.11.2013
Производитель / Заявитель

Фирма "Jiangsu Sfere Electric Co., Ltd.", Китай

 Китай

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Приборы многофункциональные PD194PQ серии Т Назначение средства измерений

Приборы многофункциональные PD194PQ серии Т (далее - приборы) предназначены для измерения электрических параметров в сетях переменного тока с отображением результатов измерения в цифровой форме, передачи результатов измерения по цифровым интерфейсам, аналогового преобразования параметров электрической сети в унифицированные сигналы постоянного тока.

Описание

Принцип измерения основан на аналогово-цифровом преобразовании мгновенных значений входных токов и напряжений и последующем расчете параметров электрической сети.

Результаты измерений отображаются на индикаторе прибора, передаются по цифровому интерфейсу RS-485 и/или Ethernet, а также преобразуются в унифицированные сигналы постоянного тока.

Наличие цифрового интерфейса RS-485 и/или Ethernet, дискретных входов, релейных и аналоговых выходов позволяет использовать приборы в автоматизированных системах различного назначения.

Конструктивно приборы выполнены в пластмассовом корпусе и работоспособны при установке в любом положении. Приборы имеют щитовое исполнение и исполнение для установки на DIN-рейку.

На лицевой панели прибора щитового исполнения расположен цифровой светодиодный индикатор и четыре кнопки управления. Цвет светодиодного индикатора прибора красный, зеленый или желтый по выбору заказчика. Прибор исполнения на DIN-рейку имеет модификации с ЖК-индикатором или без индикатора.

Кнопки на лицевой панели прибора позволяют просматривать на индикаторе измеряемые величины и настраивать прибор. Настройка прибора с лицевой панели осуществляется через меню. Вход в меню настройки защищен паролем. Возможна настройка диапазона показаний прибора в соответствии с примененными на входах прибора измерительными трансформаторами. Меню также позволяет указать схему подключения прибора, сменить пароль доступа в меню, выбрать яркость индикатора, задать порог включения визуальной индикации перегрузки (мигание индикатора), настроить аналоговые выходы и цифровые интерфейсы, задать режим и параметры работы релейных выходов, выполнить другие настройки.

Также приборы могут быть настроены с помощью компьютерной программы iPMS.

Состояние дискретных входов и релейных выходов прибора может запрашиваться по цифровому интерфейсу. Релейный выход может быть настроен пользователем на один из двух режимов: режим сигнализации (управление реле сигналом на соответствующем дискретном входе или включение реле по достижению верхнего или нижнего порога измеряемого параметра) или режим дистанционного управления реле по цифровому интерфейсу.

Структура условного обозначения модификаций прибора приведена на рисунках 1 и 2.

Код отображаемых результатов измерения:

1 - одностраничная модификация, индикация до трёх измеренных величин. Позиция не заполняется в случае исполнения с многостраничной индикацией.

Код погрешности измерений:

А - модификация повышенной точности: основная погрешность измерения фазного тока, фазного и линейного напряжения не более 0,2 %.

Позиция не заполняется в случае модификации с основной погрешностью измерения фазного тока, фазного и линейного напряжения не более 0,5 %.

Т - серия Т

Код индикатора:

4 - трехстрочный светодиодный индикатор.

Код входов и выходов:

R - порт RS-485 (Modbus RTU);

K - порт RS-485 (Modbus RTU), 2 или 3 аналоговых выхода;

S - порт RS-485 (Modbus RTU), 4 дискретных входа и 3 релейных выхода;

B - 2 порта RS-485 (Modbus RTU);

C - 2 порта RS-485 (Modbus RTU), 4 дискретных входа и 3 релейных выхода;

D - порт RS-485 (Modbus RTU), второй порт RS-485 (ГОСТ Р МЭК 60870-5-101-2006); L - порт RS-485 (Modbus RTU), второй порт RS-485 (ГОСТ Р МЭК 60870-5-101-2006), 4 дискретных входа и 3 релейных выхода;

E - порт RS-485 (Modbus RTU), порт Ethernet (ГОСТ Р МЭК 60870-5-104-2004 или Modbus TCP);

V - порт RS-485 (Modbus RTU), порт Ethernet (ГОСТ Р МЭК 60870-5-104-2004 или Modbus TCP), 4 дискретных входа и 3 релейных выхода;

N - порт RS-485 (Modbus RTU), порт Ethernet (ГОСТ Р МЭК 60870-5-104-2004 или Modbus TCP), 2 или 3 аналоговых выхода.

Код размеров (ширина х высота, мм):

2 - 120x120 мм;

9 - 96x96 мм.

Рисунок 1 - Структура условного обозначения модификаций прибора щитового исполнения

Код погрешности измерений:

А - модификация повышенной точности: основная погрешность измерения фазного тока, фазного и линейного напряжения не более 0,2 %.

Позиция не заполняется в случае модификации с основной погрешностью измерения фазного тока, фазного и линейного напряжения не более 0,5 %.

Т - серия Т

Код индикатора:

0 - без индикатора; 3 - ЖК-индикатор.

Код входов и выходов:

R - порт RS-485 (Modbus RTU);

W - порт RS-485 (Modbus RTU), 2 дискретных входа, 2 релейных выхода,

1 аналоговый выход;

B - 2 порта RS-485 (Modbus RTU);

D - порт RS-485 (Modbus RTU), второй порт RS-485 (ГОСТ Р МЭК 60870-5-101-2006); E - порт RS-485 (Modbus RTU), порт Ethernet (ГОСТ Р МЭК 60870-5-104-2004 или Modbus TCP);

M - порт RS-485 (Modbus RTU), порт Ethernet (ГОСТ Р МЭК 60870-5-104-2004 или Modbus TCP), 2 дискретных входа, 2 релейных выхода, 1 аналоговый выход.

Код размеров (ширина х высота, мм):

7 - 108x100

Рисунок 2 - Структура условного обозначения модификаций прибора исполнения на DIN-рейку

Приборы щитового исполнения изготавливаются в многостраничной или одностраничной модификации. Величины, которые многостраничная модификация отображает на индикаторе, передает по цифровому интерфейсу и преобразует на аналоговые выходы, приведены в таблице 2. Результаты измерения просматриваются на индикаторе постранично при помощи кнопок. Возможен режим автоматического пролистывания страниц с заданным интервалом.

Одностраничная модификация прибора отображает на индикаторе и преобразует на аналоговые выходы до трёх величин, которые заказчик выбирает из числа перечисленных во втором столбце таблицы 2 (величины указываются при заказе). По цифровому интерфейсу передаются величины, приведенные в таблице 2.

Приборы исполнения на DIN-рейку изготавливаются с ЖК-индикатором или без индикатора. Величины, которые отображаются на индикаторе, передаются по цифровому интерфейсу и преобразуются на аналоговый выход, приведены в таблице 2.

Приборы производятся под торговой маркой КС®, свидетельство на товарный знак № 421989.

Общий вид приборов показан на рисунке 3.

Доступ к внутренним частям прибора возможен только при нарушении защитной наклейки.

Места нанесения защитной наклейки, оттиска поверочного клейма, знака утверждения типа и товарного знака показаны на рисунках 4 и 5.

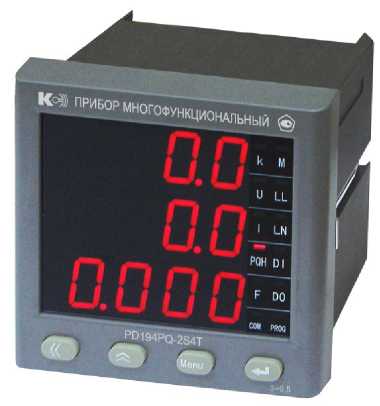

Прибор многофункциональный PD194PQ-2S4T

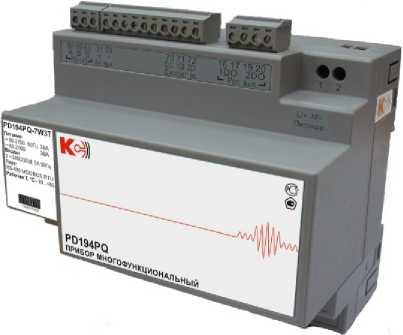

Прибор многофункциональный PD194PQ-7W3T

Прибор многофункциональный PD194PQ-7W0T

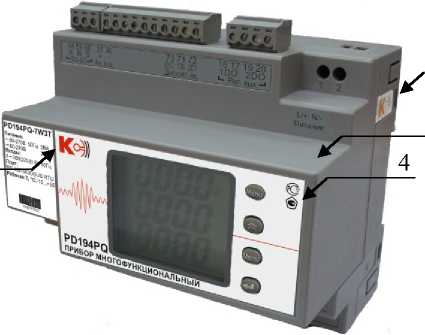

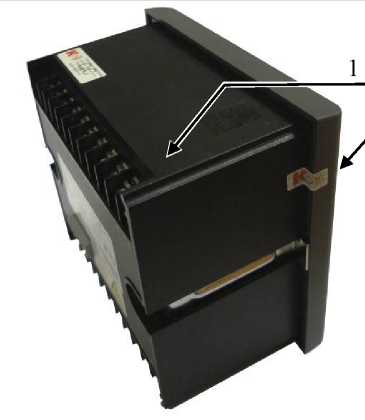

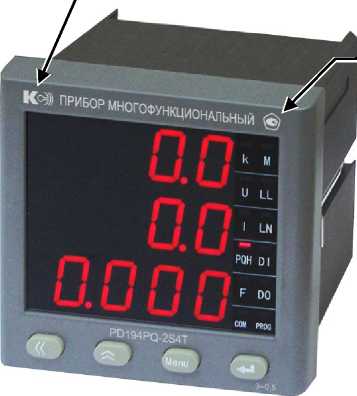

Обозначения:

1    - место нанесения оттиска поверительного клейма;

2    - место нанесения защитной наклейки от несанкционированного доступа;

3    - место нанесения товарного знака КС®;

4    - место нанесения знака утверждения типа.

Рисунок 4 - Места нанесения наклеек и знаков на приборах щитового исполнения

Обозначения:

1    - место нанесения оттиска поверительного клейма;

2    - место нанесения защитной наклейки от несанкционированного доступа;

3    - место нанесения товарного знака КС®;

4    - место нанесения знака утверждения типа.

Программное обеспечение (ПО) приборов встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированной настройки и вмешательства, приводящим к искажению результатов измерений. Метрологические характеристики приборов представлены с учетом погрешности, вносимой ПО. Суммарная погрешность приборов с учетом погрешности, вносимой ПО, не превышает пределов допускаемой погрешности. Идентификационные данные ПО приборов приведены в таблице 1.

Таблица 1 - Идентификационные данные встроенного ПО

Модификация прибора

Идентификационное наименование ПО

Номер

версии

ПО

Цифровой

идентификатор

ПО

Алгоритм

вычисления

цифрового

идентификатора

ПО

PD194PQ-2D4T-nn

PQ-2K4A

114A

2F6E23BC

CRC32

PD194PQ-7DDT-n

PQ3A

1202

67FD15A5

CRC32

PD194PQ-9D4T-nn

PQ-9K4A

114A

F5F7C50E

CRC32

Уровень защиты программного обеспечения СИ от непреднамеренных и преднамеренных изменений «С» по МИ 3286-2010.

Технические характеристики

Список величин, которые приборы измеряют, передают по цифровому интерфейсу и преобразуют на аналоговые выходы, приведен в таблице 2 («+» - да, «-» - нет).

Таблица 2 - Измеряемые и преобразуемые величины

Параметр

Обозначение

3-фазн. 3-пров. схема подключения

3-фазн. 4-пров. схема подключения

Отображение на индикаторе

Передача по

цифровому

интерфейсу

Преобразование на аналоговый выход

Отображение на индикаторе

Передача по цифровому интерфейсу

Преобразование на аналоговый выход

Действующее значение фазного напряжения

Ua

Ub

Uc

-

-

-

+

+

+

+

+

+

+

+

+

Среднее действующее значение фазного напряжения (1)

Ulnag

-

-

-

-

+

-

UAB

+

+

+

+

+

-

Действующее значение

Ubc

+

+

+

+

+

-

линейного напряжения

UcA

+

+

+

+

+

-

Среднее действующее значение

- (2)

Ullag

+

+

линейного напряжения

Параметр

Обозначение

3-фазн. 3-пров. схема подключения

3-фазн. 4-пров. схема подключения

Отображение на индикаторе

Передача по

цифровому

интерфейсу

Преобразование на аналоговый выход

Отображение на индикаторе

Передача по цифровому интерфейсу

Преобразование на аналоговый выход

Действующее значение напряжения нулевой последовательности

Uo

-

-

-

-

+

-

Действующее значение силы тока по фазе

Ia

Ib

Ic

+

+

+

+

+

+

+

+

+

+

+

+

+

+

+

+

+

+

Среднее действующее значение силы тока по фазам (1)

Iag

-

+

-

-

+

-

Действующее значение тока нулевой последовательности

Io

-

-

-

-

+

-

Активная мощность по фазе

Pa

Pb

Pc

-

-

-

-

+

+

+

-

Суммарная активная мощность

P

+

+

+

+

+

+

Реактивная мощность по фазе

Qa

qb

Qc

-

-

-

-

+

+

+

-

Суммарная реактивная мощность

Q

+

+

+

+

+

+

Полная мощность по фазе

Sa

Sb

Sc

-

-

-

-

+

+

+

-

Суммарная полная мощность

S

-

+

-

-

+

-

Коэффициент мощности в фазе

PFa

PFb

PFc

-

-

-

-

+

+

+

-

Общий коэффициент мощности

pf

+

+

+

+

+

+

Частота сети

f

+

+

+

+

+

+

Примечания:

(1) Под средним действующим значением фазного тока (междуфазного или фазного напряжения) следует понимать среднеарифметическое значение суммы действующих значений фазных токов (междуфазных или фазных напряжений).

Параметр

Значение

Номинальное значение (1) силы тока 1н, А

0,5; 1,0; 2; 2,5; 5,0

Номинальное значение (1) линейного Ura (фазногоUнф) напряжения, В

100 (57,7); 220 (127); 380 (220); (380)

Частота тока и напряжения, Г ц

от 45 до 55 (2)

Допустимая кратковременная перегрузка на измерительных входах напряжения

2^н в течение 60 с

Допустимая кратковременная перегрузка на измерительных входах тока

по таблице 4

Схема подключения

3-фазная 3-проводная или 3-фазная 4-проводная (3)

Период обновления результатов измерений в регистрах прибора, доступных для чтения через цифровые интерфейсы, с

0,2; 0,5 (4)

Тип (1) аналоговых выходов:

-    тока

-    напряжения

4-20 мА, 4-12-20 мА, 0-20 мА, 0-5 мА или ± 5 мА 0-5 В, 1-5 В или 0-10 В

Цифровые порты (5)

1 или 2 порта RS-485, скорость от 2400 до 19200 бит/с (6), протокол Modbus RTU или ГОСТ Р МЭК 60870-5-101-2006. Порт Ethernet, 100Base-T, протокол ГОСТ Р МЭК 60870-5-104 или Modbus TCP.

Напряжение питания (1):

- универсальное питание напряжением 80.. .270 В

постоянного или переменного тока - питание напряжением 18.50 В постоянного тока

— 80...270 В или 80...270 В, 45... 55 Гц — 18...50В

Мощность, потребляемая от источника питания 80.270 В, не более, В-А:

-    для приборов щитового исполнения

-    для приборов исполнения на DIN-рейку

5

4

Мощность, потребляемая от источника питания 18.50 В, не более, В-А:

-    для PD194PQ щитового исполнения

-    для PD194PQ исполнения на DIN-рейку

4,5

3

Рабочие условия применения:

-    температура окружающего воздуха, для приборов со светодиодным индикатором и без индикатора, °С

-    температура окружающего воздуха, для приборов с ЖК-индикатором, °С

-    относительная влажность, %

от минус 40 до 70

от минус 10 до 55 95 при 35 °С

Средняя наработка на отказ, ч

200000

Средний срок службы, лет

25

Примечания:

(1) Выбирается при заказе.

(2)    По заказу производится прибор с периодом обновления результатов измерений в регистрах прибора равным 0,1 секунды. В этом случае частота тока и напряжения на входе прибора должна быть в диапазоне от 48 до 52 Гц.

(3)    Схему подключения прибора можно изменить (уставка) за исключением модификации А (PD194PQ-DnnT-AD) и прибора с номинальным фазным напряжением 380 В (только 4-проводная схема).

(4)    Опции меню. По заказу производится прибор с опциями 0,1; 0,2 и 0,5 секунды.

(5)    В зависимости от модификации (см. рисунки 1 и 2).

(6)    По заказу может быть установлен порт со скоростью передачи до 38400 бит/с.

Таблица 4 - Допустимые кратковременные перегрузки на измерительных входах тока

Кратность тока (1)

Число

перегрузок

Длительность каждой перегрузки, с

Интервал между двумя перегрузками, с

7

2

15

60

10

5

3

2,5

Примечание:

(1) Кратность тока относительно номинального значения.

Далее в таблицах погрешностей символом ф обозначен сдвиг фазы напряжения относительно фазы тока. Для активной мощности номинальный сдвиг фазы равен 0° (cos^) = 1), для реактивной мощности - равен 90° (sin^) = 1).

Далее в таблицах погрешностей используются номинальные значения на входе прибора: напряжение U^ ток 1н, активная мощность P^ реактивная мощность Qft полная мощность Sj,. Их величина определяется согласно таблице 5 (указана в столбцах "Значение") в зависимости от номинального тока 1н, номинального линейного напряжения Ura и/или номинального фазного напряжения U^, которые указаны на приборе.

Таблица 5 - Номинальные значения

Параметр

Значение

в 3-фазн. 3-пров. схеме

в 3-фазн. 4-пров. схеме

Номинальное напряжение U

фазное

-

линейное

Номинальный ток по фазе 1н

Номинальная мощность активная Pft реактивная Qft полная Sн

фазная

-

"Цнф!н

суммарная

^нфДн

В таблице 6 представлены пределы допускаемых основных погрешностей измерения приборов и нормальные области измерений, в которых эти погрешности обеспечиваются.

Измеряемая величина

Нормальная область измерений (1)

Пределы допускаемой основной погрешности измерения

Действующее значение линейного или фазного напряжения, среднее действующее значение линейного или фазного напряжения

0,2U < U < 1,2U

приведенной:

± 0,2 % (2); ± 0,5 %

Действующее значение напряжения нулевой последовательности

0 < U < 1,2U

приведенной:

± 0,5 % (2); ± 1 %

Действующее значение силы тока по фазе, среднее действующее значение силы тока по фазам

0,02^ < I < 1,2^

приведенной:

± 0,2 % (2); ± 0,5 %

Действующее значение тока нулевой последовательности

0 < I < 1,2!н

приведенной:

± 0,5 % (2); ± 1 %

Активная мощность по фазе, суммарная активная мощность

0,8U < U < 1,2U и 0,02Iн < I < 1,2^ или

0,2Uн < U < 1,2Uн и 0,05Iн < I < 1,2Iн

0

О

приведенной:

± 0,5 %

Реактивная мощность по фазе, суммарная реактивная мощность

Ф

II

9

О

о

Полная мощность по фазе, суммарная полная мощность

Ф

II

0

о

Коэффициент мощности в фазе, общий коэффициент мощности

cos(9) = ± (0,1...1.0,1) 0,8Uн < U < 1,2Uн 0,2Iн < I < 1,2Iн

приведенной:

± 0,5 % (2); ± 1,0 %

Частота

0,2Uн < U < 1,2Uн

абсолютной: ± 0,01 Гц

Примечания:

(1)    Частота входного тока и напряжения равна 45.55 Гц, кроме приборов с периодом обновления результатов измерений в регистрах прибора равным 0,1 секунды, для которых частота входного тока и напряжения равна 48.52 Гц. Напряжение питания - по таблице 3. Значения !н и ин приведены в таблице 5.

(2)    Для модификации А (PD194PQ-DnnT-AD).

Дополнительные погрешности измерения приборов приведены в таблице 7.

Влияющий фактор

Пределы допускаемой дополнительной погрешности (1)

Действующие и средние значения фазных и линейных напряжений и силы тока по фазам

Действующие значения напряжения и тока нулевой последовательности

Мощность активная, реактивная, полная (по фазе и суммарная)

Коэффициент мощности (в фазе и общий)

а

т

о

т

с

а

Ч

Отклонение температуры окружающего воздуха от нормальной (20±5 °С) в пределах рабочего диапазона

± 0,1 %/10 °С (2); ± 0,2 %/10 °С

± 0,2 %/10 °С (2); ± 0,5 %/10 °С

± 0,2 %/10 °С

± 0,005 Гц/10 °С

Повышенная влажность 95% при температуре 35 °С

± 0,2 % (2); ± 0,5 %

± 0,5 % (2); ± 1 %

± 0,5 %

± 0,01 Гц

Фазовый сдвиг ф напряжения относительно тока в диапазоне от минус 180° до 180° (3)

-

-

± 0,5%

-

-

Гармоники тока и напряжения от второй до 15-й при коэффициенте искажения синусоидальности от 5 % до 20 %

± 0,2 %

± 1 %

± 0,5 %

-

Примечания:

(1) Для частоты заданы пределы дополнительной абсолютной погрешности. В остальных случа-

ях - пределы дополнительной приведенной погрешности.

(2)    Для модификации А (PD194PQ-DnnT-AD).

(3)    cos^) = ± (0...1...0). В случае измерения активных и полных мощностей за исключением точки ф = 0°, относящейся к нормальной области измерений (таблица 6). В случае измерения реактивных мощностей за исключением точки ф = 90°, относящейся к нормальной области измерений (таблица 6).

Погрешности аналогового преобразования

При определении приведенной погрешности аналогового преобразования за нормирующее значение принимается величина 5 мА для аналогового выхода типа 0-5 мА, ± 5 мА; величина 20 мА - для аналогового выхода типа 4-20 мА, 4-12-20 мА, 0-20 мА; величина

5 В - для аналогового выхода типа 0-5 В, 1-5 В; величина 10 В - для аналогового выхода типа

0-10 В.

В таблице 8 приведены допускаемые пределы основных погрешностей аналогового преобразования приборов и нормальные диапазоны параметров, в которых эти погрешности обеспечиваются.

Преобразуемая величина

Нормальная область преобразования (1)

Пределы допускаемой основной приведенной погрешности преобразования

Действующее значение линейного или фазного напряжения

0,2U < U < 1,2U

± 0,5 %

Действующее значение силы тока по фазе

0,021н < I < 1,21н

Активная мощность по фазе, суммарная активная мощность

0,015Рн < P < 1,2Рн

Ф

II

0

О

Реактивная мощность по фазе, суммарная реактивная мощность

0,0^н < Q < 1^н

Ф

II

9

О

о

Полная мощность по фазе, суммарная полная мощность

0,015Sн < S < 1,2Sн

о

0

II

&

Коэффициент мощности в фазе, общий коэффициент мощности

cos(9) = ± (0,1 ...1.0,1) или cos(9) = ± (0,5...1. 0,5) (2) 0,8Uн < U < 1,2U 0,2Iн < I < 1,2Iн

Частота

0,2Uн < U < 1,2U

Примечания:

(1)    Частота входного тока и напряжения равна 45.55 Гц, кроме приборов с периодом обновления результатов измерений в регистрах прибора равным 0,1 секунды, для которых частота входного тока и напряжения равна 48.52 Гц. Напряжение питания - по таблице 3. Значения 1н, Uft Рн, Qн приведены в таблице 5.

(2)    cos(9) = ± (0,1...1.0,1) для аналоговых выходов типа 4-20 мА, 0-20 мА, 0-5 мА, 0-5 В, 1-5 В или 0-10 В; cos(9) = ± (0,5...1.0,5) для аналоговых выходов типа 4-12-20 мА, ±5 мА.

Дополнительные погрешности аналогового преобразования приборов приведены в таблице 9.

Влияющий фактор

Пределы допускаемой дополнительной приведенной погрешности аналогового преобразования

Действующее значение линейного или фазного напряжения

Действующее значение силы тока по фазе

Мощность активная, реактивная, полная (по фазе и суммарная)

Коэффициент мощности (в фазе и общий)

а

т

о

т

ас

Ч

Отклонение температуры окружающего воздуха от нормальной (20±5 °С) в пределах рабочего диапазона

± 0,2 %/10 °С

Повышенная влажность 95% при температуре 35 °С

± 0,5 %

Фазовый сдвиг ф напряжения относительно тока в диапазоне от минус 180° до 180° (1)

-

± 0,5 %

-

Гармоники тока и напряжения от второй до 15-й при коэффициенте искажения синусоидальности от 5 % до 20 %

± 0,2 %

± 0,5 %

-

Примечания:

(1) В случае преобразования активной мощности за исключением точки ф = 0°, относящейся к нормальной области преобразования (таблица 8). В случае преобразования реактивной мощности за исключением точки ф = 90°, относящейся к нормальной области преобразования (таблица 8).

Габаритные размеры и масса приборов приведены в таблице 10.

Таблица 10 - Габаритные размеры и масса

Код размеров

Модификация

Габаритные размеры (ширина х высота х длина), мм

Масса, кг, не более

2

PD194P Q-2R4T - □□

120x120x70,5

0,52

PD194PQ-2х4T-□□ (1)

120x120x91,5

7

PD194PQ-7х0(3)T-□ (2)

108x104x75

0,35

9

PD194PQ-9R(E)4T-□□

96x96x91,5

0,43

PD194PQ-9х4T- □□ (3)

96x96x113

Примечания:

(1)    х - K, S, B, C, D, L, E, V или N.

(2)    х - R, W, B, D, E или M.

(3)    х - K, S, B, C, D, L, V или N.

Характеристика

Соответствие приборов нормативному документу

Механическая устойчивость и прочность (1)

Прочность при транспортировании

Соответствует ГОСТ 22261-94, п. 4.9.9, п. 7.34

Устойчивость к синусоидальной вибрации

Соответствует группе механического исполнения М13 по ГОСТ 17516.1-90, п. 2

Устойчивость к землетрясению

До 8 баллов по шкале MSK-64 согласно ГОСТ 17516.1-90, Приложение 6, для группы М13, для встроенных элементов, уровень установки 0-10 м над нулевой отметкой

Безопасность и защита

Электрическая безопасность

Соответствует ГОСТ Р 52319-2005

Пожарная безопасность

Соответствует НПБ 247-97, п. 2.9, п. 2.29, 2.31

Степень защиты приборов:

-    обеспеченная передней панелью

-    обеспеченная корпусом

Код степени защиты по ГОСТ 14254-96: IP66 (1) или IP40 IP40

Электромагнитная совместимость

Электромагнитная совместимость (помехоустойчивость и помехоэмиссия)

Соответствует ГОСТ Р 51522.1-2011

Примечание:

(1) Для приборов щитового исполнения.

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и паспорта и методом лазерной маркировки на лицевую панель прибора.

Комплектность

Таблица 12 - Комплект поставки

Наименование

Количество

Прибор

1 шт.

Руководство по эксплуатации

1 шт.

Паспорт

1 шт.

Поверка

осуществляется по документу «Приборы многофункциональные PD194PQ серии Т. Руководство по эксплуатации», раздел 6 «Методика поверки», утвержденному ФГУП «ВНИИМС» в сентябре 2013 г.

Средства поверки: калибратор переменного тока «Ресурс-К2»: номинальное ином фазное (междуфазное) напряжение 220 (220-V3), 100/V3 (100) В, относительная погрешность ± (0,05+0,01(|ином/Ц-1|)) %; номинальная сила тока /ном 1 А и 5 A, относительная погрешность ± (0,05 + 0,01(|/ном// - 1|)) %; диапазон частот от 45 до 65 Гц, абсолютная погрешность ± 0,005 Гц; диапазон угла фазового сдвига между напряжением и током основной частоты от минус 180° до 180°, абсолютная погрешность ± 0,03°; воспроизведение мощности M (активной Р, реактивной Q, полной S) с относительной погрешностью ± (0,1 + 0,02 (|^ном/М - 1|)) %;

частотомер универсальный GFC-8010H, относительная погрешность частоты опорного генератора не более ± 5 10-6/год.

мультиметр 34401A: для диапазона 10 мА абсолютная погрешность измерения силы постоянного тока ± (0,0510-2I + 2 мкА), для диапазона 100 мА - погрешность ± (0,0510-2I + 5 мкА); для диапазона 10 В абсолютная погрешность измерения напряжения постоянного тока ± (0,0035 10-2 U + 0,05 мВ), для диапазона 100 В - погрешность ± (0,0045 10-2 U + 0,6 мВ).

Сведения о методах измерений

Сведения о методиках (методах) измерений приведены в руководствах по эксплуатации.

Нормативные и технические документы, устанавливающие требования к приборам многофункциональным PD194PQ серии Т

1.    ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний.

2.    ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.

3.    ГОСТ 17516.1-90 Изделия электротехнические. Общие требования в части стойкости к механическим внешним воздействующим факторам.

4.    ГОСТ Р 52319-2005 Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования.

5.    НПБ 247-97 Электронные изделия. Требования пожарной безопасности. Методы испытаний.

6.    ГОСТ 14254-96 Степени защиты, обеспечиваемые оболочками (код IP).

7.    ГОСТ Р 51522-99 Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Требования и методы испытаний.

8.    МИ 1940-88 Государственная поверочная схема для средств измерений силы переменного электрического тока от 1-10-8 до 25 А в диапазоне частот 20^1-106 Гц.

9.    МИ 1935-88 Государственная поверочная схема для средств измерений электрического напряжения до 1000 В в диапазоне частот 1-10-2^3-109 Гц.

10.    Техническая документация фирмы «JIANGSU SFERE ELECTRIC CO., LTD», КНР.

Рекомендации к применению

Измерения при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.

Смотрите также

55603-13
КВО КВГ Комплект видеосветового оборудования для контроля внутренней геометрии
ОАО "Государственный специализированный проектный институт" (ГСПИ), г.Москва
55601-13
НТОЛП-НТЗ-6, НТОЛП-НТЗ-10, ЗНТОЛП-НТЗ-6, ЗНТОЛП-НТЗ-10 Трансформаторы комбинированные
ООО "Невский Трансформаторный Завод "Волхов", г.Великий Новгород
Default ALL-Pribors Device Photo
5560-76
ДРСТ 3.60, ДРСТ 3.90 Приборы радиоактивного каротажа скважинные, термостойкие, двухканальные
Опытный завод геофизического приборостроения, Украина, г.Киев
