Счетчики холодной и горячей воды крыльчатые многоструйные Arad M, Arad MS, Arad MH

Номер в ГРСИ РФ: 55621-13
Производитель / заявитель: Фирма "Arad Ltd.", Израиль
Поставщик:
Нет данных
Счетчики холодной и горячей воды крыльчатые многоструйные Arad M, Arad MS, Arad MH поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Скачать

55621-13: Описание типа СИ Скачать 89.9 КБ

Информация по Госреестру

Основные данные
Номер по Госреестру 55621-13
Наименование Счетчики холодной и горячей воды крыльчатые многоструйные
Модель Arad M, Arad MS, Arad MH
Класс СИ 29.01.03.01
Год регистрации 2013
Методика поверки / информация о поверке Раздел 12 Руководства рл эксплуатации
Межповерочный интервал / Периодичность поверки 6 лет для счеьчиков ххолодной воды;4 года для счетчиков горячей воды
Страна-производитель  Израиль
Информация о сертификате
Срок действия сертификата 20.11.2018
Тип сертификата (C - серия/E - партия) C
Дата протокола Приказ 1371 п. 45 от 20.11.2013
Производитель / Заявитель

Фирма "Arad Ltd.", Израиль

 Израиль

Назначение

Счетчики холодной и горячей воды крыльчатые многоструйные Arad M, Arad MS, Arad MH (далее - счетчик) предназначены для измерений объема холодной питьевой воды по СанПиН 2.1.4.1074-01 и сетевой воды, протекающей по трубопроводам систем горячего и холодного водоснабжения.

Описание

Принцип работы счетчика состоит в измерении числа оборотов крыльчатки, вращающейся под действием потока протекающей воды. Количество оборотов крыльчатки пропорционально объему воды, протекающей через счетчик.

Поток воды попадает в корпус счетчика через входной патрубок, проходит через фильтр и далее поступает в измерительную камеру, внутри которой на твердых опорах вращается крыльчатка, на оси которой установлен магнит ведущей части магнитной муфты. Вода, пройдя измерительную камеру, поступает в выходной патрубок счетчика. Вращение крыльчатки передается к ведомой части магнитной муфты, установленной в счетном механизме. Счетный механизм находиться в герметичной капсуле и отделен от измеряемой среды немагнитной средоразделительной мембраной, зафиксированной прижимной гайкой через уплотнительные прокладки. Магнитная муфта защищена от воздействия внешнего магнитного поля антимагнитными кольцами. Корпус счетчика соединяется со счетным механизмом посредством металлического кольца.

Счетный механизм, имеющий масштабирующий механический редуктор, обеспечивает перевод числа оборотов турбины в объем, прошедшей через счетчик, воды в м3. Индикаторное устройство счетного механизма имеет шесть роликов и три стрелочных указателя для регистрации объема в м3.

Показания объема воды считывается с индикаторного устройства счетного механизма. Индикаторное устройство счетного механизма имеет звездочку, обеспечивающую повышение разрешающей способности счетчика при его поверке на установках с автоматическим съемом сигнала.

Счетчики изготовлены из корозионно-устойчивых материалов. Детали соприкасающиеся с водой, изготовлены из материалов, не снижающих качество воды, стойких к ее воздействию в пределах рабочего диапазона температур.

Счетчики могут комплектоваться:

-    устройством отображения на основе жидких кристаллов (далее - ЖКИ);

-    радиомодулем, предназначенным для передачи результатов измерения объема воды во внешние информационные системы;

-    импульсным выходом (сухой контакт).

Изготавливаются следующие модели счетчиков:

Arad МХ1-Х2-Х3-Х41), Arad MS4Q-X2-X3-X41:> - для измерения объема холодной воды; Arad MHX1-X2-X3-X41) - для измерения объема горячей воды.

Общий вид и схемы пломбировки счетчиков показан на рисунках 1 и 2.

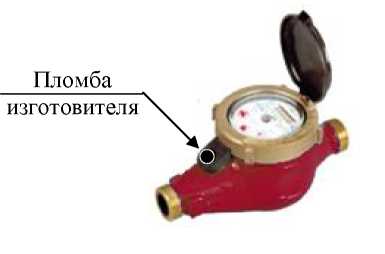

Рисунок 1 - Общий вид счетчиков моделей Arad М, Arad MS и место пломбировки

Программное обеспечение

Счетчики2) имеют встроенное программное обеспечение (ПО), которое устанавливается (прошивается) в памяти счетчика при изготовлении.

Счетчики имеют встроенное ПО, которое устанавливается (прошивается) в памяти счетчика при изготовлении, в процессе эксплуатации данное ПО не может быть изменено, т.к. пользователь не имеет к нему доступа.

ПО предназначено для: сбора, преобразования, обработки, передачи и отображения измерительной информации о количестве объема воды на ЖКИ или через интерфейсы связи. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационное наименование ПО

Номер версии ПО

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора ПО

3GDTMW

X A и X

о ^

: X

_*

_*

* Данные недоступны, так как данное прочитано через какой-либо интерфей

ПО не может быть модифицировано, загружено или с после опломбирования.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню защиты «А» в соответствии с МИ 3286-2Q1Q. Не требуется специальных средств защиты метрологически значимой части ПО СИ и измеренных данных от преднамеренных изменений. Защита установленного ПО обеспечивается конструктивно.

:) X1 - диаметр условного прохода (Ду): 15, 2Q, 25 (25/7 - для счетчиков с Ду 25 мм и номинальным объемным расходом 3,5 м3/ч, 25/1Q - для счетчиков с Ду 25 мм и номинальным объемным расходом 1Q м3/ч,), 32, 4Q или 5Q мм; X2 - комплектация счетчика ЖКИ: «Ж» для укомплектованных ЖКИ счетчиков, пустое знакоместо для неукомплектованных ЖКИ счетчиков; X3 - комплектация счетчика радиомодулем: «Р» для укомплектованных радиомодулем счетчиков, пустое знакоместо для неукомплектованных радиомодулем счетчиков; X4 - комплектация счетчика импульсным выходом: «И» для укомплектованных импульсным выходом счетчиков, пустое знакоместо для неукомплектованных импульсным выходом счетчиков.

2) Только для счетчиков укомплектованных ЖКИ и/или радиомодулем.

Таблица 2 - Метрологические и технические характеристики

Наименование параметра

Модель Arad

M15,

MH15

M20,

MH20

M25/7,

MH25/7

M25/10,

MH25/10

M32,

MH32

MS40

M40,

MH40

M50,

MH50

Значение параметра

Диаметр условного прохода (Ду), мм

15

20

25

32

4

0

50

Объемный расход воды, м3/ч:

-    минимальный qmin

-    переходный qt

-    номинальный qn

-    максимальный qmax

0,03

0,12

1,5

3,0

0,05

0,20

2,5

5,0

0,07

0,28

3,5

7,0

0,10

0,40

5.0

10.0

0,12

0,48

6,0

12,0

0,10

0,15

10,0

20,0

0,20

0,80

10,0

20,0

0,30

1,20

15.0

30.0

Пределы допускаемой относительной погрешности измерений объема воды, в диапазоне объемных расходов, %:

qmin < q < qt qt < q < qmax

± 5 ± 2

Максимальное рабочее избыточное давление, МПа

1

1 (1,6)

Потеря давления при qmax, МПа, не более

0,1

Порог чувствительности, м3/ч, не более

0,012

0,017

0,020

0,025

0,030

0,028

0,050

0,150

Емкость счетного устройства, м

99999,9999

99999,999

Цена деления младшего разряда счетного устройства, м3

0,0001

0,001

Вес импульса, м3/имп

0,1

Рабочие условия эксплуатации:

°

-    температура окружающей среды, С

-    относительная влажность при температуре 35 °С, %, не более

от 5 до 50 80

Диапазон температур воды, С: для счетчиков холодной воды для счетчиков горячей воды

от 5 до 50 от 5 до 90

Характеристики радиомодуля:

-    полоса рабочих частот, МГ ц

-    выходная мощность, мВт, не более

868,7-869,2

25

Номинальный диаметр резьбового соединения на корпусе счетчика, дюйм

1/2

3/4

1

1

1 1/4

1 1/2

1 1/2

2

Габаритные размеры, мм, не более:

длина

ширина

высота

190*

95

108

190

95

108

260

105

108

260

105

108

260

105

108

300

125

140

300

125

170

300

160

190

Масса счетчика, кг, не более

2

2

2,8

2,8

2,8

4,65

6,8

10

Средний срок службы, лет

12

* Изготовление счетчиков с длиной 165 мм определяется договором на поставку.

Знак утверждения типа

наносится на лицевую панель счетчика методом фотолитографии или другим способом не ухудшающим качество, на титульном листе в левом верхнем углу руководства по эксплуатации типографским способом.

Комплектность

Таблица 3 - Комплектность счетчиков

Наименование

Количество

Счетчики холодной и горячей воды крыльчатый многоструйный Arad*

1 шт.

Руководство по эксплуатации

1 экз.

Комплект монтажных частей и принадлежностей*

1 шт.

* Модель счетчика и наличие комплекта монтажных частей и принадлежностей определяется договором на поставку.

Поверка

осуществляется в соответствии с разделом 12 документа «Счетчики холодной и горячей воды крыльчатые многоструйные Arad M, Arad MS, Arad MH. Руководство по эксплуатации», утвержденным ГЦИ СИ ЗАО КИП «МЦЭ» 16.10.2013 г.

Основное средство поверки - установка поверочная с диапазоном измерений объемного расхода воды от 0,012 до 30 м3/ч и пределами допускаемой относительной погрешности измерений объема воды не более ± 0,5 %.

Сведения о методах измерений

изложены в документе «Счетчики холодной и горячей воды крыльчатые многоструйные Arad M, Arad MS, Arad MH. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к счетчикам холодной и горячей воды крыльчатым многоструйным Arad M, Arad MS, Arad MH

1.    ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости».

2.    Техническая документация «Arad Ltd.», Израиль.

Рекомендации к применению

осуществление торговли и товарообменных операций.
