Датчики силы НТ048
| Номер в ГРСИ РФ: | 55806-13 |
|---|---|
| Производитель / заявитель: | ОАО "НИИ физических измерений" (НИИФИ), г.Пенза |
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 55806-13 |
| Действует | по 19.11.2029 |
| Наименование | Датчики силы |
| Модель | НТ048 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | c608aa6a-15f9-0a0c-ce3c-6b3a9ba2689a |
| Год регистрации | 2013 |
| Общие данные | |
|---|---|
| Год регистрации | 2013 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | 09.12.2018 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 1452 п. 45 от 09.12.2013 |
Производитель / Заявитель
Акционерное общество "Научно-исследовательский институт физических измерений" (АО "НИИФИ"), г. Пенза
Россия
Поверка
| Методика поверки / информация о поверке | СДАИ.404179.034МП |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 26.10.2025 |
Поверители
Скачать
|
55806-13: Описание типа
2023-55806-13.pdf
|
Скачать | 694.6 КБ | |
|
55806-13: Методика поверки
2022-mp55806-13.pdf
|
Скачать | 154.5 КБ |
Описание типа
Назначение
Датчики силы НТ 048 (далее - датчики) предназначены для измерения силы сжатия.
Описание
Основным узлом датчика является чувствительный элемент (ЧЭ), состоящий из элемента упругого, выполненного в виде полого цилиндра, на рабочей поверхности которого крепятся тензорезисторы и блок электроники (БЭ). От механических повреждений ЧЭ защищен кожухом, который крепится к ЧЭ при помощи сварки. Для крепления на объекте датчик имеет в основании выступ с наружной резьбой М64х3-6Н.
Тензорезисторы смонтированы в два моста Уинстона с двумя тензорезисторами на плечо сопротивления. При воздействии на датчик измеряемой силы деформируется рабочая часть ЧЭ. Деформация упругой части воспринимается тензорезисторами и преобразуется в изменение сопротивлений тензорезисторов, что приводит к изменению выходного сигнала мостовой схемы. БЭ передает на выход датчика: аналоговый сигнал и преобразованный в цифровую форму выходной сигнал.
Датчик имеет элементы балансировки мостовой схемы и температурной компенсации работы тензомоста.
Для подачи питания и съема выходного сигнала используется разъем вилка РС3-19-1-3-В ГЕО.364.215 ТУ
Общий вид датчика НТ 048 с указанием мест нанесения заводского номера, маркировки приведен на рисунке 1, габаритные и установочные размеры - на рисунке 2. Маркировка датчика и заводской номер в формате № (числовой) наносится на корпус датчика методом лазерной гравировки.
От несанкционированного доступа датчик опломбирован способом 1 по ОСТ 92-8918-77.
Нанесение знака поверки на датчик не предусмотрено.
Место нанесения заводского номера и маркировки

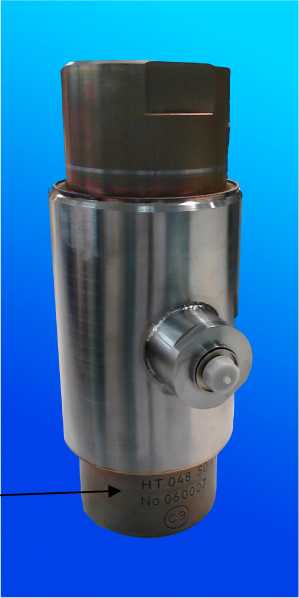

Рисунок 1 - Общий вид датчика НТ 048 с указанием мест нанесения заводского номера и маркировки

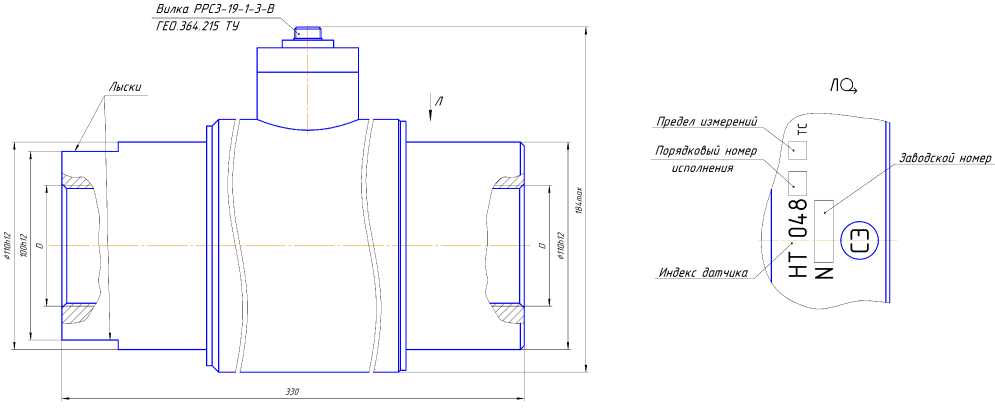

Рисунок 2 - Габаритно-установочные размеры датчика НТ 048
Технические характеристики
Таблица 1
|
Наименование характеристики |
Значение |
|
Диапазоны измерений, кН (тс) |
0 - 490 (0 - 50), 0 - 980 (0 - 100) |
|
Входное сопротивление мостовых схем, Ом |
740 ± 21 |
|
Выходное сопротивление мостовых схем, Ом |
700 ± 21 |
|
Начальный коэффициент передачи (НКП), мВ/В |
от минус 0,1 до 0,1 |
|
Рабочий коэффициент передачи при номинальной нагрузке Рном = 980 кН (100 тс), мВ/В |
(1,5 ± 0,15) |
|
Категория точности по ГОСТ 28836 |
0,25 |
|
Масса, кг, не более |
50 |
Знак утверждения типа
наносится типографским способом на титульные листы эксплуатационной документации, нанесение знака утверждения типа на датчик не предусмотрено.
Комплектность
Таблица 2
|
Наименование |
Обозначение |
Количество |
|
Датчик силы |
НТ 048 |
1 шт. |
|
Формуляр |
СДАИ.404179.034ФО |
1 экз. |
|
Руководство по эксплуатации |
СДАИ. 404179.034РЭ |
1 экз. |
Сведения о методах измерений
приведены в разделе «Проверка технического состояния, измерение параметров» руководства по эксплуатации СДАИ.404179.034 РЭ.
Нормативные документы
Датчики силы НТ 048. Технические условия СДАИ.404179.034ТУ.
