Преобразователи напряжения измерительные ПН1
| Номер в ГРСИ РФ: | 55824-13 |
|---|---|
| Производитель / заявитель: | ЗАО "НПП "Элтранс", г.Чебоксары |
| 55824-13: Описание типа СИ | Скачать | 101.2 КБ |
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 55824-13 |
| Наименование | Преобразователи напряжения измерительные |
| Модель | ПН1 |
| Год регистрации | 2013 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | 09.12.2018 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 1452 п. 64 от 09.12.2013 |
Производитель / Заявитель
ЗАО "НПП "Элтранс", г.Чебоксары
Россия
Поверка
| Методика поверки / информация о поверке | 27.Т.288.00.00.000 МП |
| Межповерочный интервал / Периодичность поверки | 3 года |
| Зарегистрировано поверок | 11309 |
| Найдено поверителей | 11 |
| Успешных поверок (СИ пригодно) | 11290 (100%) |
| Неуспешных поверок (СИ непригодно) | 19 (0%) |
| Актуальность информации | 22.12.2024 |
Поверители
Скачать
| 55824-13: Описание типа СИ | Скачать | 101.2 КБ |
Описание типа
Назначение
Преобразователь напряжения измерительный ПН1 (далее преобразователь) предназначен для гальванического разделения и преобразования первичного сигнала напряжения в пропорциональный токовый сигнал.
Преобразователь является комплектующим изделием системы микропроцессорной управления и регулирования электрической передачи тепловозов.
Описание
Принцип действия преобразователя основан на преобразовании входного напряжения постоянного или переменного тока в пропорциональный токовый сигнал в диапазоне 0 - 5 мА.
На верхней панели преобразователя расположены в два ряда выводы, к которым крепятся подходящие к преобразователю провода. Во включенном состоянии выводы должны быть закрыты крышкой.
Преобразователь относится к восстанавливаемым, однофункциональным, одноканальным изделиям.

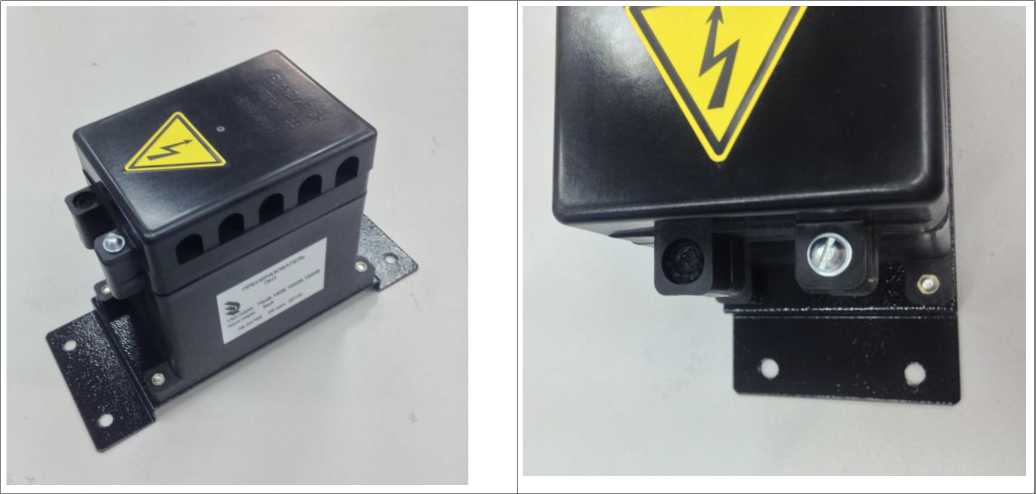

Фотографии общего вида приборов представлены на рисунке 1.
Рисунок 1
Технические характеристики
Таблица 1
|
Наименование параметра |
Значение параметра |
|
Номинальные входные напряжения, гальванически связанных между собой входов: - по входу 1 - по входу 2 - по входу 3 - по входу 4 |
75 мВ 150 В 1000 В 1500 В |
|
Нормирующее значение выходного сигнала при номинальном входном напряжении, мА |
5 ±0,05 |
|
Входное сопротивление, кОм: - по входу 1 - по входу 2 - по входу 3 - по входу 4 |
0,1 ± 0,0005 200 ± 1,0000 1334 ± 13,3400 2000 ± 20,0000 |
|
Значение тока на выходе преобразователя при отсутствии входного сигнала, мкА, не более |
3 |
|
Сопротивление нагрузки, Ом, не более |
1000 |
|
Амплитуда пульсаций выходного сигнала, мВ, не более |
50 |
|
Пределы допускаемой основной приведенной к выходному сигналу погрешности, % |
± 1,0 |
|
Предел допускаемой дополнительной погрешности вызванной изменением температуры окружающего воздуха на каждые 10 °С должен быть, %, не более |
0,5 предела допускаемой основной погрешности |
|
Предел допускаемой дополнительной погрешности вызванной изменением влажности, напряжения питания должен быть, %, не более |
0,5 предела допускаемой основной погрешности |
|
Неравномерность АЧХ при полосе пропускания синусоидального входного напряжения 0 -2000 Гц, дБ, не более |
3 |
|
Преобразователь должен выдерживать без повреждений длительный разрыв цепи нагрузки с восстановлением выходного сигнала. Значение выходного напряжения при разрыве цепи нагрузки должен быть, В, не более |
12±0,2 |
|
Время установления рабочего режима, мин. не более |
5 |
|
Фазовый сдвиг синусоидального выходного сигнала по отношению к входному на частоте 400 Гц, град., не более |
80 |
|
Питание постоянным напряжением, В |
15 ± 1 |
|
Температура окружающей среды соответствующая условиям эксплуатации, °С |
- 50 - +70 |
|
Наименование параметра |
Значение параметра |
|
Степень защиты по ГОСТ 14254-96 |
IP51 |
|
Потребляемая мощность, Вт, не более |
0,7 |
|
Масса, кг, не более |
1,5 |
|
Г абаритные размеры, мм, не более Высота Ширина Длинна |
200 80 130 |
|
Наработка на отказ, ч, не менее |
24000 |
|
Средний срок службы, лет, не менее |
10 |
Знак утверждения типа
наносится на табличку, прикрепленную к корпусу прибора методом фотопечати и на титульном листе эксплуатационной документации - типографским способом.
Комплектность
Таблица 2
|
Обозначение |
Количество |
Примечание | |
|
Преобразователь напряжения измерительный |
27.Т.228.00.00.000 |
1 | |
|
Паспорт |
27.Т.228.00.00.000 ПС |
1 | |
|
Руководство по эксплуатации |
27.Т.228.00.00.000 РЭ |
1 |
На партию 10 шт. |
|
Методика поверки |
27.Т.228.00.00.000 МП |
1 |
На партию 10 шт. |
Поверка
осуществляется по документу 27.Т.288.00.00.000 МП «Преобразователь напряжения измерительный ПН1. Методика поверки», утвержденному ФБУ "Нижегородский ЦСМ в июле 2013 г.
Основное средство поверки:
- В1-13 прибор для поверки вольтметров, с пределом выхода напряжения от 0 до 1000 В с погрешностью ± 0,005;
- Вольтметр цифровой В7-34 диапазон измерений до 1000 В с погрешностью ±[0,0015+0,002(Uk/Ux-1)];
- Резистор С2-29В-0,25-1 кОм ±0,1 %
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 9290-88 «Аппараты электрические тяговые. Общие технические требования»
ТУ32-ВНИКТИ--39-2006 Технические условия «Преобразователь напряжения измерительный ПН1»
