Уровнемеры поплавковые УПП1 и УПП2

Назначение

Уровнемеры поплавковые УПП1 и УПП2 предназначены для измерений жидкости, находящейся под атмосферным или избыточным давлением, и преобразования измеряемого параметра в унифицированный пневматический сигнал.

Описание

Уровнемеры УПП1 и УПП2 по принципу действия относятся к поплавковым приборам с магнитной передачей.

Информация об измеренном уровне жидкости представляется показанием стрелки на шкале показывающего (отсчетного) устройства, отградуированной в процентах от максимального измеряемого уровня диапазона, и пневматическим сигналом на выходе пневмопреобразователя, связанного механически со стрелкой.

Уровнемер УПП1 имеет верхнее расположение показывающего устройства (применяя-ется для наземных и заглубленных резервуаров), уровнемер УПП2 имеет сниженное расположение показывающего устройства (применяется только для наземных резервуаров).

Внешний вид уровнемера УПП1 представлен на рисунке 1.

тг

Рисунок 1 - Внешний вид уровнемера УПП1

Условное обозначение уровнемеров представляется следующим образом:

УПП Х - Х Х - Х

Код поддиапазона плотности, кг/м3:

- А - от 400 до 900;

- Б - от 800 до 1800___________________________

Код диапазона измерений уровня, м:

- 01 - от 0 до 1,6;

- 02 - от 0 до 2,0;

- 03 - от 0 до 2,5;

- 04 - от 0 до 3,0_____________________________________________

Тип уровнемера:

- 1 - с верхним расположением показывающего устройства;

- 2 - со сниженным расположением показывающего устройства

Чувствительным элементом уровнемеров является поплавок с установленным в нем ведущим магнитом.

Поплавок перемещается по направляющей разделительной трубе вместе с уровнем жидкости.

Внутри трубы расположен ведомый магнит, подвешенный на тросе, который наматывается на барабан показывающего устройства.

Барабан показывающего устройства через систему зубчатых колес (набор зубчатых колес определяется диапазоном измерений) связан с осью, на которой закреплена стрелка.

Ось с стрелкой жестко связана с кулачком, выполненным с равномерным подъемом образующей поверхности (по спирали Архимеда), который управляет положением системы «сопло - заслонка», являющейся основой пневматического преобразователя угла поворота стрелки в пневматический сигнал.

Кроме ведомого магнита на тросе укреплен упор, предохраняющий ведомый магнит от выхода из разделительной трубы при случайном расцеплении магнитной системы.

На нижнем конце трубы имеется шайба и шплинт, ограничивающие движение поплавка вниз.

В верхней части трубы расположены присоединительный фланец и фланец, на котором укреплен патрубок, служащий для установки показывающего устройства.

Основой конструкции показывающего устройства служит корпус, который при помощи резьбового отверстия соединяется с защитными трубами уровнемера УПП2 или с патрубком уровнемера УПП1.

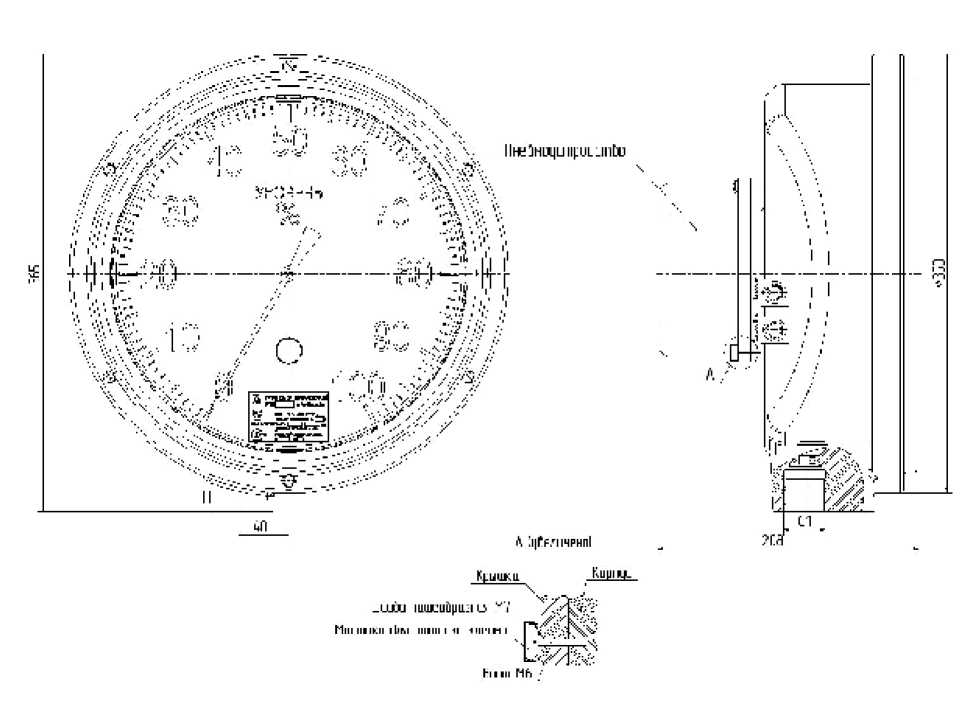

Внешний вид показывающего устройства приведен на рисунке 2.

Рисунок 2 - Показывающее устройство

Внутри корпуса показывающего устройства установлен механический привод, на ободе которого закреплен конец троса ведомого магнита. На плате установлен стакан, в котором расположена спиральная пружина.

Сила натяжения спиральной пружины уравновешивает ведомый магнит на всем диапазоне измерения уровня.

Механизм контроля уровнемеров обеспечивает возможность проверки совпадения выходного сигнала со значением уровня жидкости, отсчитываемого по шкале.

Корпус показывающего устройства закрыт крышкой со стеклом и уплотнен резиновой прокладкой.

На задней стенке корпуса показывающего устройства расположено пневмоустройство с пневматическим преобразователем.

На рисунке 2 указано место пломбирования, для обнаружения любого несанкционированного доступа, путем нанесения оттиска контрольного клейма на пломбировочную мастику.

По устойчивости к климатическим воздействиям уровнемеры соответствуют исполнению У категории 2 по ГОСТ 15150-69, для работы при температуре окружающего воздуха от минус 50 °С до плюс 50 °С.

По защищенности от воздействия воды уровнемеры соответствуют исполнению IPX3 по ГОСТ 14254-96.

По устойчивости к воздействию вибрации уровнемеры соответствуют исполнению L3 по ГОСТ Р 52931-2008.

Изменение уровня жидкости от нуля до верхнего предела измерения вызывает перемещение стрелки прибора в пределах шкалы, а также изменение выходного сигнала от 0,02 до 0,1 МПа.

Технические характеристики

лист № 4

всего листов 6

Знак утверждения типа

Знак утверждения типа наносят на специальную табличку, расположенную на циферблате показывающего устройства уровнемера, фотохимическим способом, на титульный лист руководства по эксплуатации и на титульный лист паспорта - типографским способом.

Комплектность

Комплектность приведена в таблице 1.

Таблица 1

Поверка

осуществляется по документу АЖЦ2.834.007 Д4 «Уровнемеры поплавковые УПП1 и УПП2.

Методика поверки», согласованному Казанским филиалом ВНИИФТРИ 11.11.1977 г.

В перечень основного поверочного оборудования входят:

- манометры типа МО класса точности 0,15 с верхним пределом измерений 0,1 и 0.16 МПа (1,0 и 1,6 кгс/см2);

- термометр ртутный типа ТЛ-4 с диапазоном измерений от 0 °С до плюс 50 °С;

- установка уровнемерная УУ-3М, предел измерений 3000 мм, погрешность ± 3,5 мм;

- барометр с диапазоном измерений от 950 до 1050 мбар;

- гигрометр с диапазоном измерений от 0 % до 100%.

Сведения о методах измерений

приведены в документе АЖЦ2.834.007 РЭ «Уровнемеры поплавковые УПП1, УПП2. Руко

водство по эксплуатации»

Нормативные документы

1 ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов.

Общие технические условия.

2 ГОСТ 28725-90. Приборы для измерения уровня жидкости и сыпучих материалов. Общие технические требования и методы испытаний.

3 ТУ 38.110030-86. Уровнемеры поплавковые УПП1 и УПП2. Технические условия.

Рекомендации к применению

- при выполнении измерений, предусмотренных законодательством Российской Федерации о техническом регулировании.
