Преобразователи аналого-цифровые линейные модульные МАЛ1-1Му
| Номер в ГРСИ РФ: | 55863-13 |
|---|---|
| Производитель / заявитель: | ООО "Сектор", г.С.-Петербург |
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 55863-13 |
| Действует | по 29.10.2029 |
| Наименование | Преобразователи аналого-цифровые линейные модульные |
| Модель | МАЛ1-1Му |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | e91a7379-8618-acf7-8921-4e69e531fdf0 |
| Год регистрации | 2013 |
| Общие данные | |
|---|---|
| Год регистрации | 2013 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | 09.12.2018 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 1453 п. 12 от 09.12.2013 |
Производитель / Заявитель
Общество с ограниченной ответственностью «Сектор» (ООО «Сектор»), г. Санкт-Петербург
Россия
Поверка
| Методика поверки / информация о поверке | СЕМШ 10.1015 МП |
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 514 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
55863-13: Описание типа
2024-55863-13.pdf
|
Скачать | 401.6 КБ | |
|
55863-13: Методика поверки
2024-mp55863-13.pdf
|
Скачать | 226 КБ |
Описание типа
Назначение
Преобразователи аналого-цифровые линейные модульные МАЛ1-1Му (далее -МАЛ1- 1Му) предназначены для измерения напряжений непрерывных сигналов постоянного или переменного тока синусоидальной формы по одному из восьми измерительных входов и аналого-цифрового преобразования измеренных напряжений в выходной последовательный двоичный код в составе устройств железнодорожной автоматики.
Описание
Преобразователь построен на базе двенадцатиразрядного аналого-цифрового преобразователя (АЦП) с последовательным выводом данных. Измеряемые напряжения, подлежащие преобразованию, поступают на входы преобразователя и через делители, уменьшающие максимальный уровень входного напряжения до 3 В, поступают на соответствующие контакты реле коммутатора.
Коммутатор измерительных входов преобразователя построен на герконовых реле. С выхода коммутатора напряжение поступает на вход конвертора и далее на аналоговый вход АЦП. Выбором и включением реле коммутатора управляет четырехразрядный счётчик номера входа. Результат преобразования в виде 12-разрядного двоичного кода из АЦП поступает на последовательный вход четырехразрядного параллельно-последовательного сдвигающего регистра, а с последовательного выхода регистра он поступает на выход данных МАЛ1-1Му. Процесс преобразования длится не более 8 мкс.
Управление режимом измерения может производиться от ПЭВМ или генератора линейных сигналов (ГЛС2), удаленного на расстояние до 1,5 м и формирующего требуемые сигналы управления.
Преобразователь помещен в корпус реле типа НМШ, который выполнен из изоляционного материала. Все внешние электрические связи осуществляются через ножевые контакты соединителя.
В целях предотвращения несанкционированного доступа в местах крепления крышки корпуса МАЛ1-1Му установлены пломбы, препятствующие проникновению к основным элементам и микросборкам.
Мал1-1Му должен обеспечивать работу в круглосуточном режиме.
Внешний вид МАЛ1-1Му и схема пломбировки изображены на рис. 1 и 2.

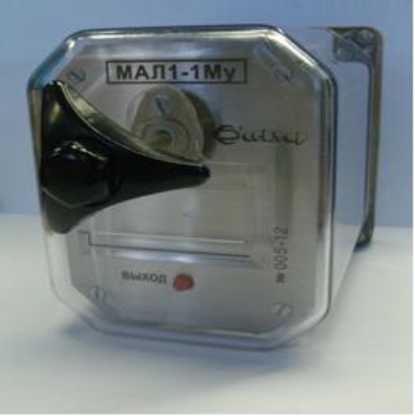

Рисунок 1 - Внешний вид

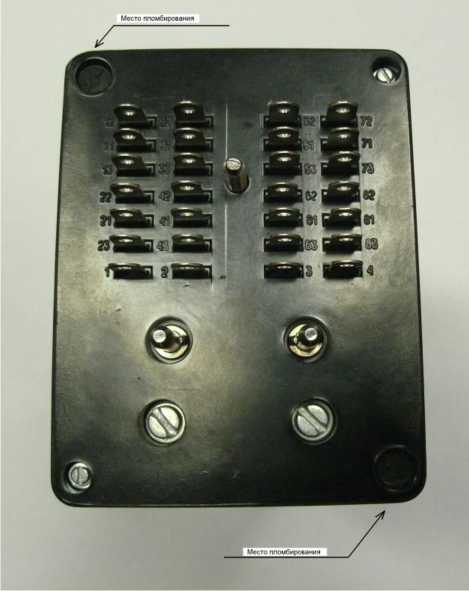

Рисунок 2 - Место пломбировки
Технические характеристики
Метрологические и технические характеристики приведены в табл. 1.
Таблица 1
|
Номер входа |
Контролируемый параметр |
Диапазо н частот, Гц |
Диапазон показаний (преобразования), В |
Диапазон измерени я (преобраз ования), В |
Пределы допускаемой относительной погрешности измерения (преобразования), % | ||||
|
1 |
2 |
3 |
4 |
5 |
6 | ||||
|
''IN 1'' - ''IN 3, ''IN 4-D'' - ''IN 7-D'', ''IN 8'' |
Среднеквадратиче ское значение напряжения переменного тока синусоидальной формы |
от 25 до 80 |
от 0,3 до 30 |
от 5 до 25 | |||||
|
± |
f 2,5 + 0,5 • 1 |
Uk Ux |
1 -1 7 | ||||||
|
'IN 4''-''IN 7'' |
Среднеквадратич еское значение напряжения переменного тока синусоидальной формы |
от 400 до 5500 |
от 0,3 до 3,0 |
от 0,3 до 2,5 |
± |
f 3,0+0,5 • |
Uk Ux |
1 -1 7 |
1 J |
|
''IN 1'' - ''IN 3, IN 4-D''-''IN 7-D'', ''IN 8'' |
Напряжение постоянного тока положительной полярности |
— |
от 0 до 35 |
от 5 до 25 |
± |
2,0+0,5- \ |
ULl ux |
-1 ). | |
|
Примечания: 1. Uk - конечное значение диапазона измерений (преобразования), В. 2. Ux - измеренное значение напряжения, соответствующее коду преобразования на выходе МАЛ1-1Му, В. | |||||||||
Входное активное сопротивление измерительных входов:
1) «IN 1» - «IN 3»; «IN 4-D» - «IN 7-D», «IN 8», кОм, не менее
100
10
от 10,0 до 16,0
0,3
непосредственно после подачи напряжения 214х100х120
1,1
от минус 40 до 50
90
84 - 106
2) «IN 4» - «IN 7», кОм, не менее
Электропитание:
Напряжение переменного тока частотой 50 Гц, В
Ток потребления от источника питания переменного тока, А, не более
Время установления рабочего режима
Габаритные размеры, мм, не более
Масса преобразователя, кг, не более
Условия эксплуатации:
- температура окружающего воздуха, °С
- относительная влажность воздуха при 30 °С, %
- атмосферное давление, кПа
Средняя наработка на отказ, ч, не менее
Среднее время восстановления, ч, не более
Средний срок службы, лет, не менее
Знак утверждения типа
наносят на лицевую панель МАЛ1-1Му методом сеткографии, на титульный лист формуляра и руководства по эксплуатации типографским способом.
Комплектность
Комплект поставки МАЛ1-1Му приведен в табл. 2.
Таблица 2
|
Наименование составных частей |
Обозначение |
Кол-во, шт. |
Примечание |
|
Преобразователь аналогоцифровой линейный модульный МАЛ1-1Му, 1) |
СЕМШ10.015.00.00 |
определяются договором (контрактом) | |
|
Упаковка |
— |
1 на изделие |
В соответствии с конструкторск ой документацие й завода-изготовителя |
|
Комплект эксплуатационных документов в составе: - ведомость эксплуатационных документов; - формуляр; - руководство по эксплуатации; - методика поверки* |
СЕМШ1 0.1015 ФО СЕМШ 10.1015 РЭ СЕМШ 10.1015 МП |
1 на изделие 1 на 10 изделий — | |
|
Коммутатор сигналов СМ-01** |
СЕМШ 50.1005.00.00 |
— | |
|
Персональный компьютер** |
— | ||
|
Программное обеспечение для поверки «МОНИТОР МАЛ1-1Му»** |
— | ||
|
* Один экз. в каждый адрес поставки МАЛ1-Му. * * Коммутатор сигналов СМ-01, персональный компьютер и программное обеспечение для поверки «МОНИТОР МАЛ1-1Му» поставляются ООО «Сектор» по специальному заказу. | |||
Сведения о методах измерений
Методика измерений изложена в документе СЕМШ 10.1015 РЭ «Преобразователь аналого-цифровой линейный модульный МАЛ1-1Му. Руководство по эксплуатации», разд. 6.
Нормативные документы
ГОСТ 8.027-2001 «ГСИ. Государственный поверочный эталон и государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы»;
ГОСТ Р 8.648 -2008. «ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’2 до 2409 Гц»;
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ 14014-94 «Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний»;
ГОСТ 26.014.-81 «Средства измерений и автоматизации. Сигналы электрические кодированные входные и выходные»;
Технические условия СЕМШ 10.1015 ТУ. «Преобразователь аналого-цифровой линейный модульный МАЛ1-1Му».
