Весы электронные FW500, ED, ED-H, EC

Назначение

Весы электронные FW500, ED, ED-H, EC (далее весы) предназначены для определения массы различных грузов.

Описание

Принцип действия весов основан на преобразовании деформации упругого элемента датчика, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся соответственно массе груза. Аналоговый электрический сигнал, изменяющийся соответственно массе взвешиваемого груза, преобразуется в цифровой код. Результаты взвешивания выводятся на дисплей.

Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ) и терминала, где ГПУ, в свою очередь, состоит из грузопередающего устройства и весоизмерительного устройства с весоизмерительным датчиком (далее датчик).

Общий вид весов представлен на рисунке 1.

FW500

ED               ED-H             EC

Рисунок 1

Весы снабжены следующими устройствами (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

- устройство автоматической и полуавтоматической установки на нуль (Т.2.7.2.3 и Т.2.7.2.2);

- устройство первоначальной установки на нуль (Т.2.7.2.4);

- устройство слежения за нулем (Т.2.7.3);

- устройство предварительного задания массы тары (Т.2.7.5);

- устройство выборки массы тары (устройство взвешивания тары) (Т.2.7.4.2).

Весы снабжены следующей функцией:

- сигнализация о перегрузке весов.

Весы могут быть оснащены интерфейсом RS 232 для связи с периферийными устройствами (например, персональный компьютер, принтер и т.п.).

Питание весов осуществляется от сети, адаптера сетевого питания или от встроенного аккумулятора.

Весы выпускаются в различных модификациях, отличающихся максимальной (Max) и минимальной (Min) нагрузками, действительной ценой деления (d) и поверочным делением (e), а также массой и габаритными размерами.

Обозначение модификаций весов FW500 имеет вид FW500-X1X2X3, где:

X1 - обозначение максимальной нагрузки (Max), в килограммах;

X2 - C - жидкокристаллический дисплей или E - светодиодный дисплей;

X3 - DD (если присутствует) - дублирующее показывающее устройство на задней стенке.

На маркировочной табличке весов указывают:

- обозначение типа весов;

- класс точности (III);

- значения Max, Min, e;

- торговую марку изготовителя или его полное наименование;

- торговую марку или полное наименование представителя изготовителя для импортируемых весов;

- серийный номер;

- знак утверждения типа;

- идентификатор программного обеспечения.

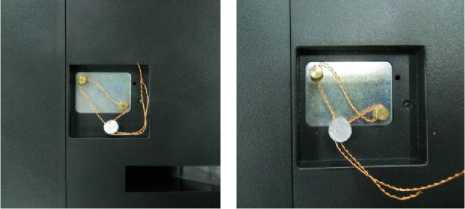

С хема пломбировки от несанкционированного доступа приведена на рисунке 2.

FW500

ED

Рисунок 2 - Место пломбировки весов

ED-H            EC

Программное обеспечение

Программное обеспечение (далее - ПО) весов является встроенным и метрологически значимым.

Идентификационным признаком ПО служит номер версии, который отображается на дисплее весов при их включении.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой. Защитная пломба ограничивает доступ к переключателю юстировки, при этом ПО также не может быть модифицировано без нарушения защитной пломбы. Кроме того, изменение ПО невозможно без применения специализированного оборудования производителя.

Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 — Идентификационные данные ПО

Метрологические и технические характеристики весов представлены в таблицах 2-6.

Таблица 2 - Метрологические характеристики модификации FW500

Таблица 3 - Метрологические характеристики модификации ED

Таблица 4 - Метрологические характеристики модификации ED-H

Таблица 5 - Метрологические характеристики весов модификации EC

Таблица 6 - Основные технические характеристики

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации и маркировочную табличку, расположенную на корпусе весов.

Комплектность

Таблица 7 - Комплектность средства измерений

Поверка

осуществляется по приложению ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011, «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

Основные средства поверки: гири, соответствующие классу точности М1 по OIML R 111-1-2009.

Идентификационные данные и способ идентификации программного обеспечения представлены в руководстве по эксплуатации в разделе 1.5 для весов EC и ED, в разделе 1.4 для весов ED-H и в разделе 5 для весов FW 500.

Знак поверки в виде наклейки наносится на лицевую панель весов.

Сведения о методах измерений

Измерение массы на весах проводится согласно разделу 2 (разделу 6 для модификации FW500) «Использование по назначению» документов «Весы электронные EC. Руководство по эксплуатации», «Весы электронные ED. Руководство по эксплуатации», «Весы электронные ED-H. Руководство по эксплуатации».

Нормативные документы

ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»

ГОСТ 8.021-2015 «ГСИ. Государственная поверочная схема для средств измерений массы»

Техническая документация фирмы-изготовителя
