Описание типа
Назначение
Измерители перемещений (деформаций) лазерные ЛТС предназначены для бесконтактного измерения деформации образцов различных материалов в процессе испытания их на растяжение или сжатие статической силой.
Описание
Конструктивно измерители перемещений (деформаций) лазерные ЛТС состоят из блока излучателя (сканера), приёмника с усилителем и преобразователем сигнала (ресивера), ПК с комплектом специального программного обеспечения, комплекта соединительных кабелей и блока питания.

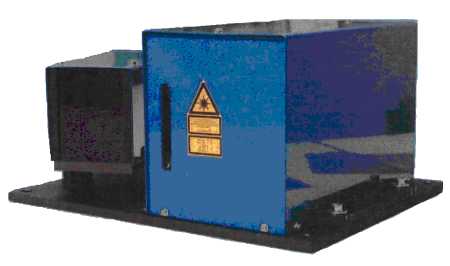

Внешний вид измерителей перемещений (деформаций) лазерных ЛТС приведен на рисунке 1.
Рис. 1. Внешний вид измерителей перемещений (деформаций) лазерных ЛТС
Принцип действия измерителей перемещений (деформаций) основан на преобразовании удлинения испытываемого образца в процессе нагружения в электрический сигнал, пропорциональный деформации образца. Полученный сигнал обрабатывается, и результаты измерений перемещения (деформации) выводятся на экран пульта оператора .
На поверхность испытуемого образца наносится набор чередующихся контрастных полос, которые сканируются лазерным лучом в повторном режиме. Отраженный свет при помощи оптической системы формируется в набор электрических импульсов, которые встроенным программным обеспечением пересчитываются в расстояния между контрастными полосами и результаты измерений перемещения (деформации) выводятся на монитор ПК.
Контроль деформаций производится путём измерения перемещений на фиксированной длине (измерительной базе).
Измерители перемещений (деформаций) лазерные ЛТС выпускаются в 6 модификациях, отличающихся наибольшим пределом измерения перемещений.
Модификации измерителей имеют обозначение ЛТС-XY-Z, где:
X - условное обозначение типоразмера экстензометров:
P -для измерения продольной деформации;
D -для измерения деформации в двух параллельных плоскостях;
K - для измерения деформации в двух взаимно перпендикулярных плоскостях;
B - для измерения деформации в одной плоскости по двум координатам;
Y - условное обозначение диапазона измерения перемещения, мм;
Z - 0,2; 0,5 или 1,0 - условное обозначение значения пределов допускаемой погрешности измерения перемещений в зависимости от выбранной разрешающей способности.
Пример обозначения измерителей перемещений (деформаций) лазерных ЛТС при заказе:
Измеритель перемещений (деформаций) лазерный ЛТС для измерения продольной деформации образца Р (параметр X), с диапазоном измерения перемещения 100 мм (параметр Y), с пределами допускаемой относительной погрешности измерения перемещений ±0,5 % от измеряемой величины (параметр Z - 0,5):
Измеритель перемещений (деформаций) лазерный ЛТС-Р100-0,5 УХЛ 4.2 ТУ4273-022-99369822-13.
Программное обеспечение
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
|
Наименование программного обеспечения |
Идентификаци онное наименование программного обеспечения |
Номер версии (идентификацион ный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
LaserExt |
LE-1.1.5 |
1.1.5 |
c72a620ceb172c35f3 dc999c8dc9abb3 |
MD5 |
Конструктивно измерители имеют защиту встроенного программного обеспечения (ПО) от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки режима защиты микроконтроллера от чтения и записи исполняемого кода. Доступ к ПО ограничен паролями. Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Технические характеристики
Основные метрологические характеристики измерителей перемещений (деформаций) лазерных ЛТС приведены в таблице 2.
Таблица 2
|
Модификации измерителей (параметр Y) |
Диапазон измерения перемещения в зоне сканирования, мм |
Пределы допускаемой погрешности измерений в диапазоне измерения* |
Разрешающая способность, мкм не более | |
|
от 0 до 300 мкм |
свыше 300 мкм | |||
|
абсолютной, мкм, не более |
относительной,% от измеряемой величины, не более | |||
|
ЛТС- X 25-0,2 |
от 0 до 25 |
±0,6 |
±0,2 |
0,2 |
|
ЛТС- X 25-0,5 |
±1,5 |
±0,5 |
0,5 | |
|
ЛТС- X 25-1,0 |
±3,0 |
±1,0 |
1,0 | |
|
ЛТС- Х 50-0,2 |
от 0 до 50 |
±0,6 |
±0,2 |
0,2 |
|
ЛТС- Х 50-0,5 |
±1,5 |
±0,5 |
0,5 | |
|
ЛТС- Х 50-1,0 |
±3,0 |
±1,0 |
1,0 | |
|
ЛТС- Х 100-0,5 |
от 0 до 100 |
±1,5 |
±0,5 |
0,5 |
|
ЛТС- Х 100-1,0 |
±3,0 |
±1,0 |
1,0 | |
|
ЛТС- Х 130-0,5 |
от 0 до 130 |
±1,5 |
±0,5 |
0,5 |
|
ЛТС- Х 130-1,0 |
±3,0 |
±1,0 |
1,0 | |
|
ЛТС- Х 200-1,0 |
от 0 до 200 |
±3,0 |
±1,0 |
1,0 |
|
ЛТС- Х 300-1,0 |
от 0 до 300 |
±3,0 |
±1,0 |
1,0 |
*Значения пределов допускаемой погрешности измерений экстензометров соответствуют требованиям ИСО 9513-2011.
Основные технические характеристики измерителей перемещений (деформаций) лазерных ЛТС приведены в таблице 3.
Таблица 3
|
Технические параметры |
Модификации экстензометров | |||||
|
ЛТС-X25-Z |
ЛТС-X50-Z |
ЛТС-X100-Z |
ЛТС-X130-Z |
ЛТС-X200-Z |
ЛТС-X300-Z | |
|
Диапазон сканирования, мм, не менее |
25 |
50 |
100 |
130 |
200 |
300 |
|
Фокусное расстояние, мм |
от 100 до 300 |
от 100 до 300* |
250 | |||
|
Габаритные размеры: - длина, ширина, высота, мм, не более: | ||||||
|
- сканера |
280 х 160 х 175 |
460 х 160 х 200 | ||||
|
- ресивера |
200 х 140 х 120 | |||||
|
- блока питания |
235 х 210 х 135 | |||||
|
- контроллера |
180 х 425 х 255 | |||||
|
Масса кг, не более, в том числе: |
24,5 |
25,5 |
27,5 |
27,5 |
20,5 |
20,5 |
|
- сканер и ресивер на монтажной плите |
12 |
13 |
15 |
15 |
8 |
8 |
|
- блок питания |
3 | |||||
|
- контроллер |
9,5 | |||||
* Фокусное расстояние для типоразмеров измерителей ЛТС- B50 -Z, ЛТС- B100 -Z, ЛТС- B130 -Z в пределах от 250 до 400 мм.
Питание экстензометров осуществляется от сети переменного тока.
Параметры электрической сети должны быть:
- напряжение, В 230 ± 10 %
- частота, Гц 50 ± 1
Потребляемая мощность при питании от сети переменного тока, В^А. не более 5.
Условия эксплуатации:
от плюс 10 до плюс 35;
60 ± 20
84..Л06
5 лет.
- температура, °С
- относительная влажность, %
- давление, кПа
Средний срок службы
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации типографским способом и на табличку, прикрепляемую к корпусу сканера измерителя перемещений (деформаций) лазерного ЛТС, методом офсетной печати.
Комплектность
1 Измеритель перемещений (деформаций) лазерный ЛТС-XY-Z............1 шт.
2 Руководство по эксплуатации. ЛТС.000.000РЭ.......................................1 экз.
3 Методика поверки. МП ТИнТ-138 -2013 ..................................................1 экз.
Сведения о методах измерений
Метод измерений изложен в документе ЛТС.000.000РЭ «Измерители перемещений (деформаций) лазерные ЛТС. Руководство по эксплуатации». Раздел 2 «Использование по назначению».
Нормативные документы
ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1х10-9 .... 50 м и длин волн в диапазоне 0,2.. 50 мкм»;
ТУ 4271-022-99369822-13 «Измерители перемещений (деформаций) лазерные ЛТС. Технические условия».
