Газоанализаторы ОЗОН-5

Назначение

Газоанализаторы предназначены для измерения массовой концентрации озона в озоновоздушных, озоно-кислородных и озоно-азотных газовых смесях.

Описание

Принцип действия газоанализаторов основан на избирательном поглощении озоном ультрафиолетового излучения с длиной волны около 254 нм. Метод измерения -дифференциальный. Газоанализаторы измеряют разность интенсивностей излучения, прошедших через анализируемую и опорную газовые смеси.

Анализируемая газовая смесь через штуцер «ВХОД ГАЗА» поступает в газовый тракт прибора. Входной фильтр (таблетка из вспененного стекла) очищает газ от механических примесей, а газовый дроссель снижает избыточное давление смеси до 0,4...0,8 кПа. Фильтр и дроссель встроены в штуцер «ВХОД ГАЗА».

Анализируемая газовая смесь через поочередно открывающиеся клапаны вначале поступает в одну измерительную кювету без изменения состава, в другую — через ячейку подготовки опорного газа, в которой на нагретой платиновой спирали производится разложение озона до кислорода, а потом - наоборот. Таким образом осуществляется перекрестная модуляция газового потока в измерительных кюветах по составу, то есть через каждую кювету попеременно проходит газ с озоном или без него.

Ультрафиолетовое излучение от ртутной лампы, возбуждаемой генератором высокой частоты, через кварцевые окна в кюветах попадает на фотоприемники преобразователей ток-напряжение, выходное напряжение которых изменяется синхронно с изменением состава газа в измерительных кюветах. Далее эти напряжения преобразователями напряжение-частота преобразуются в частоты, по которым вычесленная концентрация озона и результат измерения выводятся на четырехразрядный индикатор. Одновременно формируется токовый сигнал 0-5 мА, который сравнивается с заданными условиями, формируя при выходе концентрации озона за пределы уставок сигнал в виде замыкания контактов реле.

Газоанализаторы выпускаются в трех модификациях, отличающихся верхними пределами измерений. Каждая модификация имеет три диапазона выходного токового сигнала.

Г азоанализаторы имеют выходной электрический сигнал в виде постоянного тока от 0 до 5 мА на нагрузке сопротивлением не более 2 кОм;

Газоанализаторы имеют сигнализирующее устройство типа “сухой контакт” о выходе концентрации озона за заданные пределы, обеспечивающее задание двух значений (уставок) в пределах диапазона измерений;

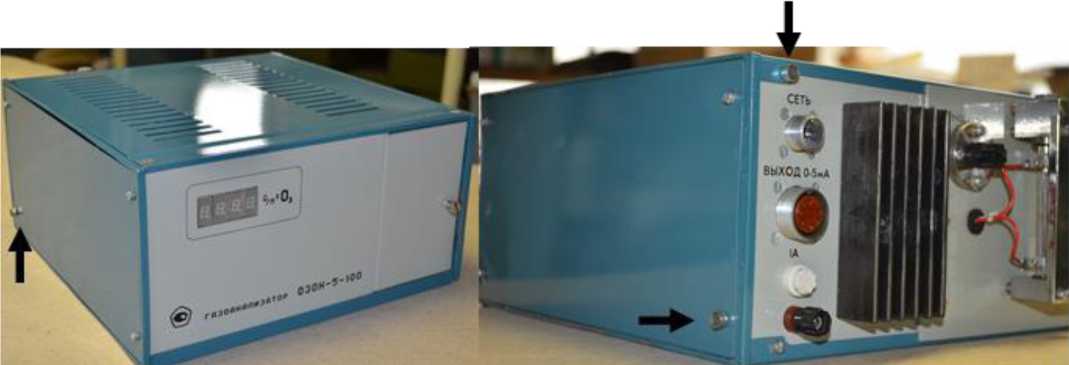

Для защиты от несанкционированного доступа пломбируют 2 винта крепления боковых панелей и 1 винт крепления задней панели газоанализатора. Поверительное клеймо наносят на заднюю панель газоанализатора в любом свободном месте.

i азисшолизагиры в jaDiivnMuvin ui миднцшмцнп mvicrvi днсигсиины noivicpcnmi, пределы допускаемой основной абсолютной погрешности До, пределы основной абсолютной погрешности выходного токового сигнала Ах и пределы допускаемой дополнительной

абсолютной погрешности At, вызванной изменением температуры окружающего воздуха на каждые 10 °С в диапазоне от плюс 5 до плюс 50 °С, указанные в таблице 1.

Таблица 1

Газоанализаторы имеют четырехразрядное цифровое табло для отображения результата измерений. Цена единицы наименьшего разряда не более 0,1 г/м3

Расход газа не превышает 30 см3/с при избыточном давлении на входе 200 кПа (2 кгс/см2);

Потребляемая мощность не более 60 В^А;

Габаритные размеры не более 315x145x320 мм.

Масса не более 12 кг.

Средняя наработка на отказ не менее 15000 ч.

Средний срок службы не менее 10 лет.

Средний срок сохраняемости не менее 3 лет

Условия эксплуатации:

- температура окружающего воздуха от 5 до 50 °С;

- атмосферное давление от 84 до 106,7 кПа (от 630 до 800 мм рт. ст.);

- относительная влажность окружающего воздуха не более 90 % при температуре 30 °С и более низких, без конденсации влаги;

- напряжение питания (220+22) В, частота (50+1) Гц.

Параметры анализируемой газовой смеси:

- избыточное давление от 20 до 200 кПа;

- температура от минус 15 до плюс 50 °С;

- относительная влажность от 0 до 98 %

Знак утверждения типа

Знак утверждения типа наносят на переднюю панель методом аппликации и на титульный лист руководства по эксплуатации методом ксерокопирования.

Комплектность

В комплект поставки входят:

- газоанализатор ОЗОН-5 5К2.840.047;

- «Газоанализаторы ОЗОН-5 Руководство по эксплуатации» 5К0.284.013 РЭ;

- «Газоанализаторы ОЗОН-5. Методика поверки» 5К0.284.013 ДП;

- комплекты запасных и монтажных частей.

Сведения о методах измерений

Сведения о методе измерений приведены в руководстве по эксплуатации газоанализаторов ОЗОН-5 5К0.284.013 РЭ.

Нормативные документы

ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»;

ТУ 4215-072-80271500-2013 «Газоанализаторы ОЗОН-5 Технические условия».
