Нивелиры оптические GOL 32 D
| Номер в ГРСИ РФ: | 56028-13 |
|---|---|
| Категория: | Нивелиры |
| Производитель / заявитель: | Фирма "Robert Bosch GmbH", Германия |
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 56028-13 |
| Действует | по 23.10.2024 |
| Наименование | Нивелиры оптические |
| Модель | GOL 32 D |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | b1e03e9e-e4e9-ee67-cf37-5179392047d0 |
| Год регистрации | 2013 |
| Общие данные | |
|---|---|
| Класс СИ | 27.02 |
| Год регистрации | 2013 |
| Страна-производитель | Германия |
| Информация о сертификате | |
| Срок действия сертификата | 19.12.2018 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 1497 п. 22 от 19.12.2013 |
Производитель / Заявитель
Фирма "Robert Bosch Power Tools GmbH", Германия; Фирма "Robert Bosch GmbH", Германия (срок свидетельства: 19.12.2018 г.)
Германия
Поверка
| Методика поверки / информация о поверке | МП 56028-13 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
2109
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2063 (98%) |
| Неуспешных поверок (СИ непригодно) | 46 (2 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
56028-13: Описание типа
2022-56028-13.pdf
|
Скачать | 115.2 КБ | |
|
56028-13: Методика поверки
2022-mp56028-13.pdf
|
Скачать | 341.5 КБ |
Описание типа
Назначение
Нивелиры оптические GOL 32 D предназначены для измерений превышений при создании, развитии и поддержании в рабочем состоянии государственных нивелирных сетей II, III, IV классов.
Описание
Основными элементами нивелира являются зрительная труба с компенсатором, подставка с тремя подъемными винтами и вертикальная осевая система. Приведение нивелира в рабочее положение осуществляется по установочному круглому уровню и индицируется приведением пузырька круглого уровня в центр ампулы. После этого визирная ось автоматически выставляется в горизонтальное положение при помощи компенсатора наклона.
Принцип действия нивелиров основан на автоматической установке визирной оси в горизонтальное положение с помощью маятникового оптико-механического компенсатора с магнитным демпфером. Измерение превышений состоит в суммировании разностей отсчетов (проекция визирной оси на нивелирную рейку) по нивелирным рейкам, установленным в каждых двух последовательных точках, расположенных по некоторой линии и образующей нивелирный ход.
Нивелир имеет горизонтальный лимб для угловых измерений с делениями через 1° и с оцифровкой по часовой стрелке через каждые 10° (360°) и дальномерные нити для измерений расстояний, представляющие собой две короткие горизонтальные линии, расположенные сверху и снизу относительно более длинной горизонтальной линии, выгравированные на специальной пластине. Нивелир рассчитан на использование со штативом.
Отсчет по рейке выполняется визуально, отсчет углов - по горизонтальному лимбу.

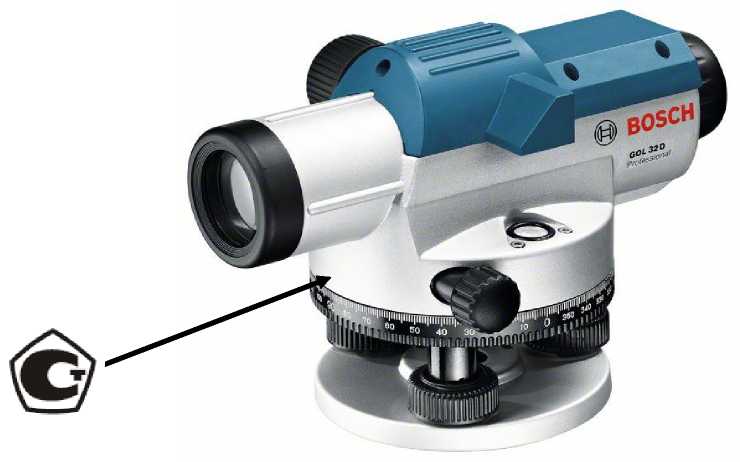

Рисунок - 1 Общий вид нивелира GOL32D и место нанесения знака утверждения типа
Технические характеристики
Таблица 1
|
Оптический нивелир GOL 32 D | |
|
Увеличение зрительной трубы, крат, не менее |
32 |
|
Диаметр входного зрачка зрительной трубы, мм, не менее |
36 |
|
Угловое поле зрения зрительной трубы, не менее |
1о 30' |
|
Цена деления круглого установочного уровня,.. ./2 мм |
8' |
|
Диапазон работы компенсатора |
±15' |
|
Систематическая погрешность работы компенсатора |
±0,3" |
|
Коэффициент нитяного дальномера |
100±1 |
|
Пределы допускаемой СКП превышений на 1 км двойного хода, мм |
±1,0 |
|
Степень защиты (защита от пыли и брызг воды) |
IP 54 |
|
Диапазон рабочих температур, °С |
От -20 до +50 |
|
Масса, кг, не более |
1,7 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом, а также на боковую часть корпуса нивелира методом наклейки.
Комплектность
Таблица 2
|
Нивелир (с крышкой на объективе) |
1 шт. |
|
Нитяной отвес |
1 шт. |
|
Шестигранный ключ |
1 шт. |
|
Футляр |
1 шт. |
|
Руководство по эксплуатации |
1 экз. |
|
Методика поверки |
1 экз. |
Поверка
осуществляется по документу МП 56028-13 «Нивелиры оптические GOL 32 D. Методика поверки», утвержденному ФГУП «ВНИИМС» 20 июня 2013 года.
Основные средства поверки: Экзаменатор эталонный 1-го разряда М-055, автоколлиматор цифровой АК-Ц, рейка нивелирная РН-3 ГОСТ 10528-90, нивелирная сеть по ГОСТ 10528-90.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
Приказ Минэкономразвития России от 23 июля 2013 г. N 412 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений, выполняемых при осуществлении геодезической и картографической деятельности, и обязательных метрологических требований к ним, в том числе показателей точности измерений»;
Техническая документация фирмы-изготовителя.
