Газоанализаторы 450i
| Номер в ГРСИ РФ: | 56161-14 |
|---|---|
| Категория: | Газоанализаторы |
| Производитель / заявитель: | Фирма "Thermo Fisher Scientific", США |
Газоанализаторы модели 450i (в дальнейшем - газоанализаторы) предназначены для автоматического непрерывного измерения содержания диоксида серы и сероводорода в атмосферном воздухе, отходящих дымовых газах, в технологических газовых средах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 56161-14 |
| Действует | по 23.10.2024 |
| Наименование | Газоанализаторы |
| Модель | 450i |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | dbc03098-e02a-d6ce-4147-c15f5c977fd3 |
| Год регистрации | 2014 |
| Общие данные | |
|---|---|
| Год регистрации | 2014 |
| Страна-производитель | США |
| Информация о сертификате | |
| Срок действия сертификата | 17.01.2019 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 27 п. 15 от 17.01.2014 |
Производитель / Заявитель
Фирма "Thermo Fisher Scientific", СОЕДИНЕННЫЕ ШТАТЫ
США
Поверка
| Методика поверки / информация о поверке | МП 56161-14 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 151 (99%) |
| Неуспешных поверок (СИ непригодно) | 1 (1 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
56161-14: Описание типа
2020-56161-14.pdf
|
Скачать | 91.7 КБ | |
|
56161-14: Методика поверки
2020-mp56161-14.pdf
|
Скачать | 1.5 MБ |
Описание типа
Назначение
Газоанализаторы модели 450i (в дальнейшем - газоанализаторы) предназначены для автоматического непрерывного измерения содержания диоксида серы (SO2) и сероводорода (H2S) в атмосферном воздухе, отходящих дымовых газах, в технологических газовых средах.
Описание
Газоанализаторы модели 450i представляют из себя стационарные автоматические приборы, выполненные в едином корпусе и состоящие из блока конвертации, эжектора для удаления легких углеводородов, камеры флуоресценции и насоса.
Принцип действия газоанализаторов основан на методе импульсной флуоресценции. Метод заключается в измерении интенсивности флуоресцентного излучения молекул SO2, возникающего под воздействием источника ультрафиолетового излучения (лампы).
Анализируемая проба газа проходит через эжектор и поступает в флуоресцентную камеру, в которой подвергается воздействию импульсного ультрафиолетового излучения с длиной волны, настроенной на характерную линию поглощения молекул SO2. При поглощении УФ излучения молекулы SO2 переходят в нестабильное возбужденное энергетическое состояние, затем происходит обратный переход возбужденных молекул в основное состояние, сопровождающийся испусканием излучения (флуоресценцией). Возникшее флуоресцентное излучение, интенсивность которого пропорциональна концентрации диоксида серы в газовой пробе, фиксируют с помощью фотоэлектронного умножителя (ФЭУ).
Для определения концентрации сероводорода в блоке конвертора происходит предварительное преобразование H2S в SO2.
Вывод данных может осуществляться непосредственно на ЖК экран, находящийся на передней панели газоанализатора, также прибор оснащен интерфейсами RS-232 и RS-485, для подключения к персональному компьютеру или самописцу и аналоговым выходом 4-20 мА.
Общий вид газоанализаторов модели 450i представлен на рисунке 1.
Пломбирование газоанализаторов модели 450i не предусмотрено.

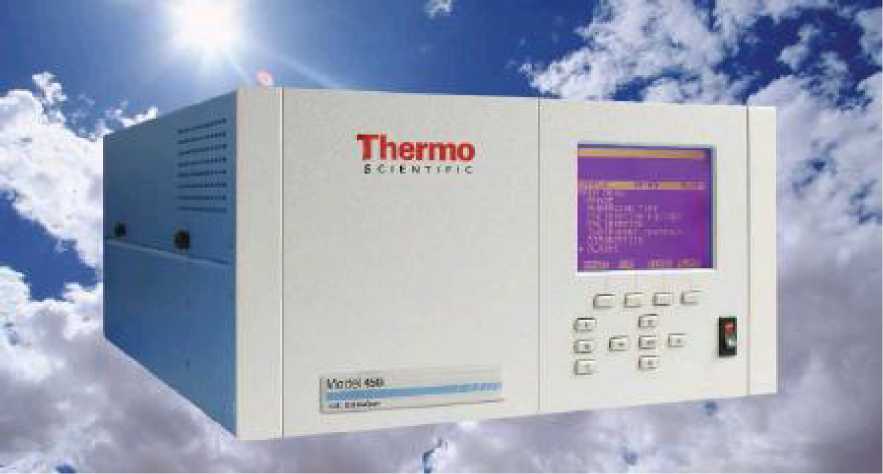

Рисунок 1 - Общий вид газоанализатора модели 450i
Программное обеспечение
Программное обеспечение (ПО) газоанализаторов модели 450i имеет древовидную структуру. С помощью ПО можно считывать результаты измерений, проводить калибровку прибора, настраивать пороги срабатывания сигнализации, передачу данных.
Уровень защиты программного обеспечения "высокий" в соответствии с Р 50.2.077-2014.
ПО газоанализаторов не влияет на метрологические характеристики.
Таблица 1 - Идентификационные данные программного обеспечения_______________________
|
Идентификационные данные (признаки) |
Значение |
|
Наименование ПО |
02.00.00.280 |
|
Идентификационное наименование ПО |
43i020000.bin |
|
Номер версии (идентификационный номер ПО) |
не ниже 02.00.00.280 |
|
Цифровой идентификатор ПО |
43624DBCB5219121B6AC6B1B7CD63940 |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
Технические характеристики
Таблица 2 - Метрологические характеристики_____
|
Анализируемый компонент |
Диапазон измерений, объемная доля, млн-1 |
Диапазон измерений1), массовая концентрация, мг/м3 |
Пределы допускаемых значений основной погрешности, % | |
|
приведенной к диапазону |
относительной | |||
|
SO2 |
от 0 до 10 |
от 0 до 27 | ||
|
от 0 до 0,020 включ. |
от 0 до 0,053 включ. |
±20 | ||
|
св. 0,020 до 1,0 включ. |
св. 0,053 до 2,7 включ. |
±20 | ||
|
св. 1,0 до 10 включ. |
св. 2,7 до 27 включ. |
±20 | ||
|
H2S |
от 0 до 1,0 включ. |
от 0 до 1,4 включ. | ||
|
от 0 до 0,006 включ. |
от 0 до 0,008 включ. |
±20 | ||
|
св. 0,006 до 1,0 включ. |
св. 0,008 до 1,4 включ. |
±20 | ||
|
Примечания: 1. 1)Для условий 20 °С и 760 мм рт. ст. 2. Содержание неизмеряемых компонентов в анализируемой газовой среде, объемная доля, не более: оксид азота, млн-1 0,5; метан, млн-1 100; озон, млн-1 0,5; оксид углерода, млн-1 200; диоксид углерода, % 0,3; диоксид азота, млн-1 1,0; кислород, % 24; ароматические углеводороды, млн-1 0,1. | ||||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В |
от 220 до 240 |
|
Потребляемая мощность, Вт, не более |
300 |
|
Габаритные размеры, мм, не более - высота |
425 |
|
- длина |
585 |
|
- ширина |
220 |
|
Масса, кг, не более |
21,8 |
|
Условия эксплуатации: - температура окружающей среды, оС |
от +20 до +30 |
|
- относительная влажность, % |
от 30 до 90 |
Знак утверждения типа
наносится на корпус газоанализаторов способом наклейки и титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Газоанализатор модели 450i |
- |
1 шт. |
|
Комплект ЗИП |
- |
1 компл. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
МП 56161-14 с изменением № 1 |
1 экз. |
Поверка
осуществляется по документу МП 56161-14 "Инструкция. Газоанализаторы модели 450i. Методика поверки" с изменением № 1, утвержденному ФГУП "ВНИИМС" 20.03.2020 г.
Основные средства поверки:
- ГСО состава газовых смесей 2-го разряда в соответствии с Государственной поверочной схемой для средств измерений содержания компонентов в газовых и газоконденсатных средах, утвержденной Приказом Росстандарта от 14.12.2018 г. № 2664 в баллонах под давлением: ГСО 10597-2015 (диоксид серы - азот); ГСО 10598-2015 (сероводород - азот);
- рабочий эталон 1-го разряда в соответствии с Государственной поверочной схемой для средств измерений содержания компонентов в газовых и газоконденсатных средах, утвержденной Приказом Росстандарта от 14.12.2018 г. № 2664 - генератор газовых смесей ГГС-03-03, (рег. № 62151-15).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносят на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
Приказ Росстандарта от 14.12.2018 г. № 2664 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»
Приказ Министерства природных ресурсов и экологии Российской Федерации от 07.12.2012 г № 425 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и выполняемых при осуществлении деятельности в области охраны окружающей среды, и обязательных метрологических требований к ним, в том числе показателей точности измерений»
Техническая документация фирмы-изготовителя "Thermo Fisher Scientific", США
