Анализаторы газа Bucom ST650EX

Назначение

Анализаторы газа Bucom ST650EX предназначены для измерения довзрывоопасной концентрации метана в воздухе рабочей зоны.

Описание

Анализаторы газа Bucom ST650EX (далее - анализаторы) представляют собой стационарные одноканальные приборы непрерывного действия.

Принцип действия анализаторов - термокаталитический.

Способ отбора пробы - диффузионный.

Конструктивно анализаторы выполнены одноблочными в алюминиевом корпусе с покрытием. Внутри корпуса находится печатная плата с электронными компонентами.

Градуировка анализаторов осуществляется путем вращения потенциометров “НУЛЬ” и “ДИАПАЗОН ИЗМЕРЕНИЯ”, находящихся на печатной плате.

Анализаторы обеспечивают выдачу унифицированного выходного аналогового токового сигнала в диапазоне от 4 до 20 мА.

Анализаторы являются аналоговыми устройствами и не содержат микропроцессоров со встроенным программным обеспечением. Формирование выходного сигнала осуществляется операционными усилителями.

Анализаторы выполнены во взрывозащищенном исполнении, маркировка взрывозащиты 1ExdIICT6.

Степень защиты корпуса анализатора от доступа к опасным частям и от попадания внешних твердых предметов и воды по ГОСТ 14254-96 IP54.

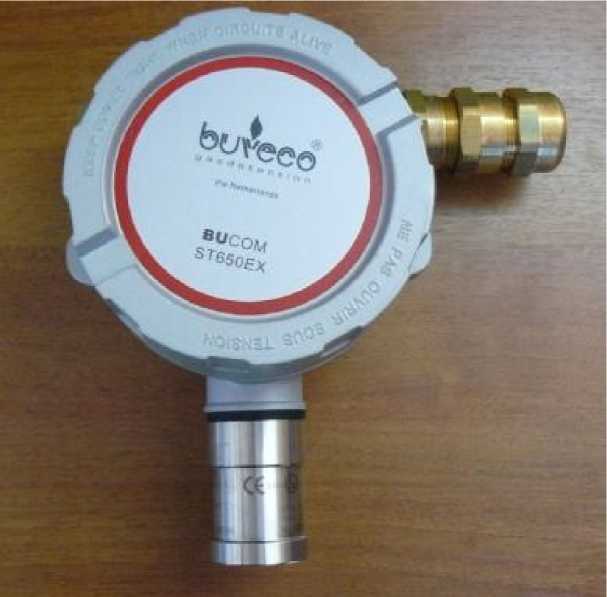

Внешний вид анализаторов приведен на рисунке 1.

Рисунок 1 - Внешний вид анализаторов газа Bucom ST650EX

Рисунок 2 - Схема пломбирования анализаторов газа Bucom ST650EX

Технические характеристики

1) Диапазоны показаний, диапазоны измерений и пределы допускаемой основной погрешности анализаторов приведены в таблице 1.

Таблица 1

2) Пределы допускаемой дополнительной погрешности анализатора от изменения температуры относительно температуры окружающей среды 20 оС равны ±10 % от диапазона измерений или ±20 % от показаний (выбирают наибольшее значение).

3) Пределы допускаемой дополнительной погрешности анализатора от изменения относительной влажности воздуха относительно показания, полученного при относительной влажности 50 % при температуре 40 °С, равны ±10 % диапазона измерений или ±30 % показания (выбирают наибольшее значение).

4) Время прогрева анализатора, мин, не более                                      3.

5) Время установления показаний анализатора приведено в таблице 2.

Таблица 2 - Время установления показаний

6) Интервал работы анализатора без корректировки показаний, мес.               12.

7) Габаритные размеры анализатора

(длина х высота х ширина), мм, не более                                      105х 179х 197.

8) Масса анализатора, кг, не более                                                 1,5.

9) Функция преобразования для унифицированного выходного токового сигнала (4-20) мА должна иметь вид

(1)

Iвых - I0 + k • Свх ,

где   Iвых     - значение выходного унифицированного токового сигнала, мА;

I0       - значение выходного унифицированного токового сигнала, соответствую

щее нижнему пределу диапазона показаний содержания определяемого компонента, мА;

k       - коэффициент преобразования, k - 16/ Св (Св - верхняя граница диапазона

показаний, % НКПР);

Свх     - значение довзрывоопасной концентрации определяемого компонента на

входе анализатора, % НКПР.

10) Питание анализатора осуществляется от источника постоянного тока в диапазоне напряжений от 17,5 до 24 В.

11) Потребляемая электрическая мощность, Вт, не более                        2,5.

12) Средний срок службы, лет                                                  3.

13) Средняя наработка на отказ, ч                                             30000.

Условия эксплуатации

- диапазон температур окружающей среды, оС                    от минус 20 до плюс 60;

- диапазон относительной влажности воздуха при температуре 40 оС (без конденсации влаги), %                                                               от 0 до 99

- диапазон атмосферного давления, кПа                                     от 84 до 106,7

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и на корпус анализатора в виде таблички.

Комплектность

Комплект поставки анализатора приведен в таблице 3.

Таблица 3

Поверка

осуществляется по документу МП 242-1544-2013 «Анализаторы газа Bucom ST650EX. Методика поверки», разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» 08 апреля 2013 г.

Основные средства поверки:

- поверочный нулевой газ (ПНГ) - воздух марки Б по ТУ 6-21-5-82 в баллонах под давлением;

- стандартные образцы состава газовые смеси метан - воздух (ГСО 3907-87), выпускаемые по ТУ 6-16-2956-92 в баллонах под давлением.

Сведения о методах измерений

приведена в документе «Анализатор газа Bucom ST650EX. Руководство по эксплуатации», 2008 г.

Нормативные документы

1 ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.

2 ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

3 ГОСТ Р 52350.29.1-2010 (МЭК 60079-29-1:2007) Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов.

4 ГОСТ 8.578-2008 ГСИ Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.

5 Техническая документация фирмы «BUVECO Gasdetection BV».

Рекомендации к применению

при осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
