Ключи моментные электронные КМЭ

Номер в ГРСИ РФ: 56273-19
Категория: Ключи моментные
Производитель / заявитель: ЗАО "Инструм-Рэнд", г.Павлово
Скачать
56273-19: Описание типа СИ Скачать 363.9 КБ
56273-19: Методика поверки Скачать 49.3 КБ
Нет данных о поставщике
Ключи моментные электронные КМЭ поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Ключи моментные электронные КМЭ (далее по тексту - ключи), предназначены для измерения крутящего момента силы при нормированной затяжке резьбовых соединений с правой и левой резьбой, с цифровой индикацией в режимах текущего и максимального значений по ГОСТ 33530-2015.

Информация по Госреестру

Основные данные
Номер по Госреестру 56273-19
Наименование Ключи моментные электронные
Модель КМЭ
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 17.04.2024
Производитель / Заявитель

ЗАО "Инструм-Рэнд", г.Павлово

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 1026
Найдено поверителей 24
Успешных поверок (СИ пригодно) 994 (97%)
Неуспешных поверок (СИ непригодно) 32 (3%)
Актуальность информации 21.11.2024

Поверители

Скачать

56273-19: Описание типа СИ Скачать 363.9 КБ
56273-19: Методика поверки Скачать 49.3 КБ

Описание типа

Назначение

Ключи моментные электронные КМЭ (далее по тексту - ключи), предназначены для измерения крутящего момента силы при нормированной затяжке резьбовых соединений с правой и левой резьбой, с цифровой индикацией в режимах текущего и максимального значений по ГОСТ 33530-2015.

Описание

Принцип действия ключей основан на измерении напряжения, возникающего в измерительной диагонали моста тензорезисторного датчика крутящего момента силы (далее датчик). Под действием крутящего момента силы изменяется напряжение на выходе датчика, считываемое показывающим устройством, где происходит его преобразование в величину крутящего момента.

Ключ является модульным устройством и выполнен в виде законченного функционального узла. Ключ состоит из четырех основных модулей: рукоятки и корпуса с жидкокристаллическим дисплеем, на котором отображается значение крутящего момента силы или угол в ходе затяжки, и панель управления с функциональными клавишами. В корпусе установлен звукоизлучатель, и гнездо для подключения кабеля связи с компьютером. На корпусе установлен датчик крутящего момента силы с присоединительным гнездом, для сменных насадок различной конструкции и длины. Состояние цикла затяжки выводится на дисплей, сигнализируется цветовой и звуковой индикацией. В зависимости от модификации в корпусе может устанавливаться модуль для программирования и передачи информации по сети Wi-Fi.

Ключи моментные электронные КМЭ выпускаются разных модификаций КМЭ10, КМЭ20, КМЭ60, КМЭ150, КМЭ200, КМЭ300, КМЭ600, КМЭ1000, КМЭ2000 и отличаются диапазоном измерений, габаритными размерами, массой, размером посадочного места под сменные насадки, размерами присоединительного квадрата.

По требования заказчика ключи могут встраиваться в измерительные стенды с автоматической фиксацией до 1000 значений крутящего момента и угла поворота.

Опломбирование ключей моментных электронных КМЭ не предусмотрено, ограничение доступа к метрологически значимым функциям, обеспечивается конструкцией самого ключа, которая может быть вскрыта только при использовании специального инструмента.

Фотография общего вида Ключ моментный электронный КМЭ, представлен на Рисунках 1-4.

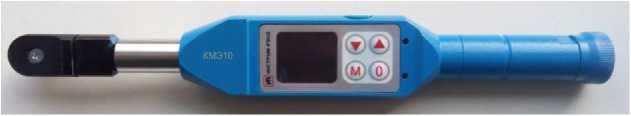

Рисунок 1-Общий вид ключей КМЭ модификации КМЭ10, КМЭ20, КМЭ60

Рисунок 2-Общий вид ключей КМЭ модификации КМЭ150

Рисунок 3-Общий вид ключей КМЭ модификации КМЭ200, КМЭ300, КМЭ600

Рисунок 4-Общий вид ключей КМЭ модификации КМЭ1000, КМЭ2000

Программное обеспечение

ключей защищено от преднамеренных изменений паролем и исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют. Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные программного обеспечения ключей приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

KD.DFU

EM.DFU

Номер версии (идентификационный номер ПО)

4.6

3.18

Цифровой идентификатор ПО

-

Технические характеристики

Таблица 2-Метрологические характеристики

Наименование характеристик

Значение характеристик

Модификация

КМЭ

10

КМЭ 20

КМЭ 60

КМЭ 150

КМЭ 200

КМЭ 300

КМЭ 600

КМЭ 1000

КМЭ 2000

Диапазон

от 2

от 4

от 12

от 30

от 40

от 60

от 120

от 200

от 400

измерений, Н^м

до 10

до 20

до 60

до 150

до 200

до 300

до 600

до 1000

до 2000

Дискретность, Н^м

0,01

0,02

0,05

0,1

0,2

0,5

Пределы допускаемой относительной погрешности измерений крутящего момента силы, %, ±2,0

Таблица 3 - Основные технические характеристики

Наименование характеристик

Значение характеристик

Модификация

КМЭ

10

КМЭ 20

КМЭ 60

КМЭ 150

КМЭ 200

КМЭ 300

КМЭ 600

КМЭ 1000

КМЭ 2000

Размер присоединительного квадрата, мм

6,3

6,3

10

12,5

12,5

12,5

20,0

25

25

Габаритные размеры, не более: - длина, мм - ширина, мм

470

60

470

60

475

60

600

60

650

60

1200

60

1600

60

1800

60

Масса, не более, кг

1,5

1,5

1,5

2,5

3

8

10

14

Диапазон показаний угла поворота, °

от 0 до 9999 по и против часовой стрелке

Дискретность отображения угла поворота, °, не более

1

Напряжение питания, В, не более

6

Средняя наработка на отказ, циклов

10000

Рабочие условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха, % атмосферное давление, кПа

от 0 до +40

до 75,0 от 84 до 106

Знак утверждения типа

наносится типографским способом на титульные листы эксплуатационной документации.

Комплектность

Комплектность поставки ключа приведена в таблице 4.

Таблица 4

Наименование изделия

Количество

Примечание

Ключ моментный

1

Ящик упаковочный

1

Паспорт

1

Руководство по эксплуатации

1

Зарядное устройство для аккумуляторов

1

Кабель соединительный «компьютер-ключ»

1

Для модификаций со связью с компьютером

Программное обеспечение CD диск

1

Методика поверки

1

По согласования с заказчиком

Поверка

осуществляется по документу МИ 2593-2000 «Государственная система обеспечения единства измерений. Ключи моментные. Методика поверки».

Основные средства поверки:

- установки поверочные 2-го разряда по ГОСТ Р 8.752-2011 с пределами относительной погрешности не более 0,5 %.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 8.752 - 2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений крутящего момента силы

МИ 2593 - 2000 Государственная система обеспечения единства измерений. Ключи моментные. Методика поверки

ТУ 3926-010-18178253-2013 Ключи моментные электронные КМЭ

ГОСТ 33530-2015 Инструмент монтажный для нормированной затяжки резьбовых соединений. Ключи моментные. Общие технические условия
