Машины испытательные электромеханические United "SMART I"

Назначение

Машины испытательные электромеханические United «SMART I» (далее - машины) предназначены для измерения силы и деформации при испытаниях материалов на растяжение и сжатие.

Описание

Принцип действия машин заключается в измерении величины силы и деформации испытуемого образца при растяжении или сжатии.

Машины состоят из испытательной рамы с одной или двумя колоннами, силовой шариковинтовой пары для перемещения подвижной перекладины с захватом, неподвижного захвата, установленного на основании, силового электродвигателя постоянного тока с регулируемой скоростью привода, датчика силы, датчика перемещения подвижной перекладины, блока управления и сбора данных.

Испытываемый образец закрепляется в захвате подвижной перекладины и неподвижном захвате. Нагрузка, прикладываемая к испытываемому образцу, измеряется датчиком силы, размещенным на подвижной перекладине. Перемещение подвижной перекладины измеряется оптическим датчиком, контролирующим угол поворота ходовых винтов шариковинтовой пары. Сигналы от датчиков силы и перемещения поступают в блок управления и сбора данных.

Блок управления и сбора данных предназначен для управления режимами работы машины, обработки, хранения и передачи значений величины силы и деформации на компьютер. Компьютер выполняет формирование отчётов испытаний в соответствии с заданными параметрами, обеспечивает защиту от перегрузки и перехода за установленные значения перемещений при проведении испытаний.

Машины имеют блок ручного управления режимами работы с кнопкой аварийного отключения.

Машины могут быть дополнительно укомплектованы датчиками продольной и поперечной деформации.

Машины испытательные электромеханические United «SMART I» выпускаются в следующих модификациях:

- SSTM-2,5kN одноколонные настольные;

- SSTM-5kN, SSTM-10kN, _SSTM-20kN, STM-50kN, STM-100kN- двухколонные настольные;

- SFM-100kN, SFM-150kN, SFM-300kN, SFM-600kN - двухколонные напольные.

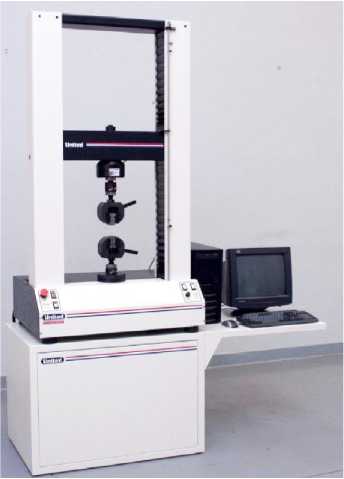

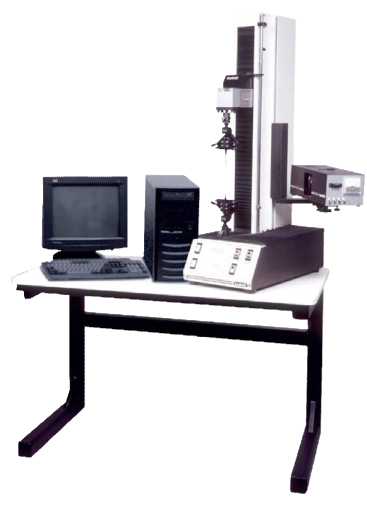

Рисунок 1 - Общий вид машины SSTM-2,5kN    Рисунок 2 - Общий вид машины STM-100kN

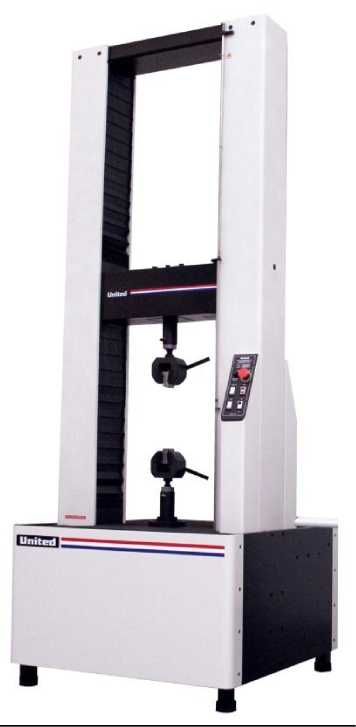

Рисунок 3 - Общий вид машины SFM-300kN

Программное обеспечение

Программное обеспечение предназначено для управления работой машины, обработки результатов измерений и подготовки отчетов об испытаниях образцов. Программное обеспечение разделено на метрологически значимое (CE Control.2.0), установленное в контроллере блока управления, и сервисное, устанавливается на компьютер с установочного диска. Уровень защиты ПО - средний, в соответствии с Р 50.2.077 - 2014.

Метрологические и технические характеристики приведены в таблице 2.

Таблица 2

Метрологические и технические характеристики машин модификации SFM приведены в таблице 3.

Таблица 3

Знак утверждения типа

наносится на боковую поверхность корпуса машины в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 4

Поверка

осуществляется по документу МП ТИнТ 144-2013 «Машины испытательные электромеханические United «SMART I». Методика поверки», утверждённому ГЦИ СИ ООО «ТестИнТех» 04.12.2013 г.

Основные средства поверки:

динамометры с пределами допускаемой относительной погрешности ±0,12 % 2 разряда по ГОСТ Р 8.663-2009;

измеритель перемещения (деформации) с пределами допускаемой относительной погрешностью ±0,3 %.

Допускается применение аналогичных средств поверки, обеспечивающих

определение метрологических характеристик поверяемых СИ с требуемой точностью.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 28840-90 Машины для испытаний материалов на растяжение, сжатие и изгиб.

Общие технические требования

Техническая документация United Calibration Corporation.
