Приемники измерительные R&S EM100
| Номер в ГРСИ РФ: | 56410-14 |
|---|---|
| Производитель / заявитель: | Фирма "Rohde & Schwarz GmbH & Co. KG", Германия |
Приемники измерительные R&S EM100 (далее - приемники) предназначены для измерений амплитудно-частотных характеристик и параметров спектра радиотехнических сигналов, выделения информационных составляющих из модулированных сигналов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 56410-14 |
| Действует | по 20.12.2024 |
| Наименование | Приемники измерительные |
| Модель | R&S EM100 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 89e5c220-7a3a-1d85-4de7-cffb164e7e82 |
| Год регистрации | 2014 |
| Общие данные | |
|---|---|
| Год регистрации | 2014 |
| Страна-производитель | Германия |
| Информация о сертификате | |
| Срок действия сертификата | 05.02.2019 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 85 п. 75 от 05.02.2014 |
Производитель / Заявитель
Фирма "Rohde & Schwarz GmbH & Co. KG", Германия; Фирма "Rohde & Schwarz Technologies Malaysia Sdn Bhd", Малайзия
Германия
Поверка
| Методика поверки / информация о поверке | МП 56410-14 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 44 (88%) |
| Неуспешных поверок (СИ непригодно) | 6 (12 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
56410-14: Описание типа
2024-56410-14.pdf
|
Скачать | 159.9 КБ | |
|
56410-14: Методика поверки
2022-mp56410-14.pdf
|
Скачать | 331.4 КБ |
Описание типа
Назначение
Приемники измерительные R&S EM100 предназначены для измерений амплитудночастотных характеристик и параметров спектра радиотехнических сигналов, выделения информационных составляющих из модулированных сигналов.
Описание
Конструктивно приемник измерительный R&S EM100 выполнен в виде моноблочного прибора, объединяющего в своем составе входной тракт, преселектор, смеситель, тракт промежуточной частоты (ПЧ), аналогово-цифровой преобразователь (АЦП).
Принцип действия приемников измерительных R&S EM100 основан на методе последовательного анализа сигнала в широкой полосе частот и параллельного анализа сигналов в узкой полосе частот. Приемники измерительные R&S EM100 построены по супергетеродинному принципу с измерениями на ПЧ.
Приемники измерительные R&S EM100 обеспечивают управление всеми режимами работы и характеристиками дистанционно от внешнего компьютера с применением интерфейсов LAN.
Базовый модуль приемника R&S EM100 с рабочим диапазоном частот от 9 кГц до 3,5 ГГц может включать программно реализуемую опцию EM100-FE с расширением СВЧ диапазона от 3,5 до 7,5 ГГц.
Внешний вид приемника измерительного R&S EM100, обозначение места нанесения знака утверждения типа и знака поверки приведены на рисунке 1.
Схема пломбировки от несанкционированного доступа приведена на рисунке 2.
Место нанесения знака поверки
Место нанесения знака утверждения типа
.........
ROHBE 4 SCHWARZ
£М 10В DIGITAL COMPACT RECEl*^

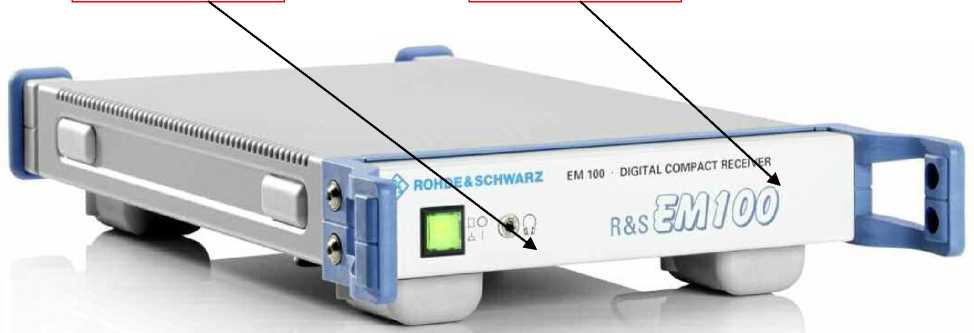

Рисунок 1 - Общий вид средства измерений

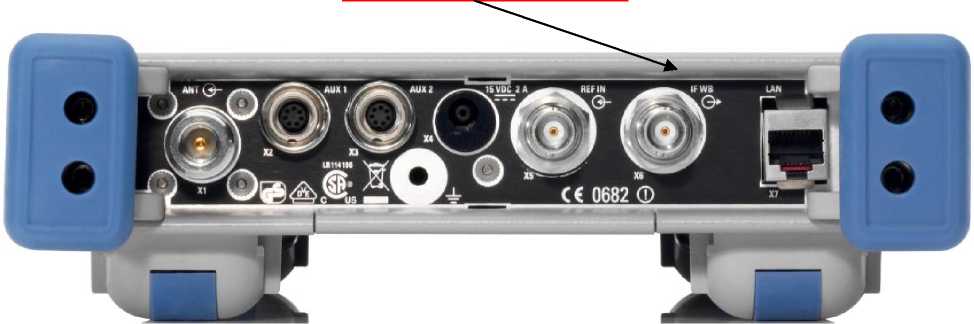

Место пломбировки
Рисунок 2 - Схема пломбировки от несанкционированного доступа
Программное обеспечение
Работа приемников осуществляется под управлением программного обеспечения (ПО) «EM100 Instrument firmware».
Идентификационные данные метрологически значимой части ПО указаны в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения (ПО)
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
EM100 Instrument firmware |
|
Номер версии (идентификационный номер) ПО |
3.1 и выше |
|
Цифровой идентификатор ПО |
515A765E |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
Метрологически значимая часть ПО приемников измерительных R&S EM100 и измеренные данные достаточно защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений. Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Технические характеристики
Таблица 2 - Метрологические и технические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазон рабочих частот, Гц - базовый модуль - с опцией EM100-FE |
от 9,0-103 до 3,5 -109 от 9,0-103 до 7,5 -109 |
|
Пределы допускаемой относительной погрешности измерений частоты |
±240-6 |
|
Диапазон установки полосы обзора, Гц |
от 1-103 до 10 -106 |
|
КСВН входного тракта в диапазоне частот, не более: - от 9 кГц до 6,5 ГГц включ. - свыше 6,5 ГГц до 7,5 ГГц включ. |
2,5 3,5 |
Продолжение таблицы 2
|
1 |
2 |
|
Диапазон измерений уровня входного сигнала, дБм1 |
от -137 до 0 |
|
Пределы допускаемой погрешности измерений уровня сигнала, дБ |
±1,5 |
|
Тип преселектора в диапазоне частот: - от 9 кГц до 30 МГц включ. - свыше 0,02 до 1,5 ГГц включ. - свыше 1,5 до 7,5 ГГц включ. |
фильтр нижних частот полосовые фильтры комбинация ФВЧ/ФНЧ |
|
Средний отображаемый уровень собственных шумов (полоса 1 Гц) в диапазоне частот, дБм, не более: - от 9 кГц до 20 МГц включ. - свыше 0,02 до 1,5 ГГц включ. - свыше 1,5 ГГц до 7,5 ГГц включ. |
-151,5 -158,5 -144,5 |
|
Относительный уровень фазовых шумов (при отстройке 100 кГц) в диапазоне частот, дБ/Гц, не более: - от 9 кГц до 20 МГц включ. - свыше 0,02 до 1,5 ГГц включ. - свыше 1,5 до 7,5 ГГц включ. |
-104 -95 -81 |
|
Режимы отображения |
перезапись, усреднение, накопление максимума, накопление минимума |
|
Режимы демодуляции |
АМ, ЧМ, ИМ, I/Q, ВБП, НБП, CW |
|
Полосы демодуляции, кГц |
0,15; 0,3; 0,6; 1,5; 2; 4; 6; 9; 15; 30; 50; 120; 150; 250; 300; 500 |
|
Напряжение питания от сети переменного тока частотой 50 или 60 Гц с использованием оригинального блока питания, входящего в комплект поставки, В |
от 100 до 240 |
|
Габаритные размеры (ширина х высота х длина), мм, не более |
220 х 45 х 330 |
|
Масса, кг, не более (без аксессуаров) |
2,5 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре 20 °С, % |
от -10 до 55 до 80 |
|
1 Здесь и далее дБм обозначает уровень в дБ относительно 1 мкВ | |
Знак утверждения типа
наносится типографским способом на титульный лист эксплуатационной документации и на корпус приемника измерительного R&S EM100 в виде наклейки.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Приемник измерительный |
R&S EM100 |
1 шт. |
|
Комплект ЗИП |
по заказу | |
|
Методика поверки |
МП 56410-14 |
1 экз. |
|
Программное обеспечение |
1 шт. | |
|
Эксплутационная документация |
1 экз. |
Поверка
осуществляется по документу МП 56410-14 «Инструкция. Приемники измерительные R&S EM100 фирмы «Rohde & Schwarz GmbH & Co. KG», Германия. Методика поверки», утвержденному ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 04 апреля 2013 года.
Основные средства поверки:
- частотомер универсальный Ч3-86 (регистрационный номер 27901-04);
- генератор сигналов низкочастотный Г3-119 (регистрационный номер 9173-83);
- генератор сигналов СВЧ SMR40 (регистрационный номер 35617-07);
- измеритель модуля коэффициента передачи и отражения Р2М-18 (регистрационный номер 36013-07);
- анализатор цепей векторный E8363B (регистрационный номер 37176-08);
- ваттметр поглощаемой мощности М3-54 (регистрационный номер 7058-79).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на переднюю панель приемников измерительных R&S EM100 в соответствии с рис. 1 или на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ Р 8.562-2007. ГСИ. Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний.
Техническая документации фирмы - изготовителя.
