Расходомеры - счетчики газа ультразвуковые Turbo Flow UFG (далее - расходомеры) предназначены для измерений объемного расхода и объема газа при рабочих условиях и вычислений объемного расхода и объема газа, приведенного к стандартным условиям, а также для вычислений массового расхода и массы газов, в том числе природного и свободного нефтяного.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 56432-14 | ||||||||||||
| Действует | по 19.07.2028 | ||||||||||||
| Наименование | Расходомеры-счетчики газа ультразвуковые | ||||||||||||
| Модель | Turbo Flow UFG | ||||||||||||
| Модификации |
Turbo Flow UFG-Н Turbo Flow UFG-F Turbo Flow UFG-Z |
||||||||||||
| Приказы |
№2477 от
17.11.2025
— О внесении изменений в сведения об утвержденных типах средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 21db6e62-ff5f-8ac1-df83-541324c37aa0 | ||||||||||||
| Испытания |
|
||||||||||||
| Год регистрации | 2014 | ||||||||||||
| Общие данные | |
|---|---|
| Класс СИ | 29.01.02 |
| Год регистрации | 2014 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | 05.02.2019 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 85 п. 81 от 05.02.2014 |
Производитель / Заявитель
ООО НПО «Турбулентность-Дон», РОССИЯ, 346815, Ростовская обл., Мясниковский м.р-н, Краснокрымское с.п., автодорога Ростов-на-Дону – Новошахтинск тер., 1-й км, зд. 6/8
Россия
Поверка
| Методика поверки / информация о поверке |
МП 208-112-2025 Государственная система обеспечения единства измерений. Расходомеры-счетчики газа ультразвуковые Turbo Flow UFG. Методика поверки
(с 17.11.2025)
МП 208-026-2023 Государственная система обеспечения единства измерений. Расходомеры-счетчики газа ультразвуковые Turbo Flow UFG. Методика поверки
(с 22.08.2023)
МП 208-055-2017 Расходомеры-счетчики газа ультразвуковые Turbo Flow UFG. Методика поверки
(с 13.11.2017)
МП 208-055-2017 с изм.№1 Расходомеры-счетчики газа ультразвуковые Turbo Flow UFG. Методика поверки
(с 02.12.2022)
Расходомеры-счетчики газа ультразвуковые Turbo Flow UFG. Методика поверки
(с 19.07.2014)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок |
9750
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 9670 (99%) |
| Неуспешных поверок (СИ непригодно) | 80 (1 %) |
| Актуальность информации | 15.11.2026 |
Поверители
Скачать
|
56432-14: Описание типа
2024-56432-14.pdf
Файл устарел
|
Скачать | 1.5 MБ | |
|
56432-14: Методика поверки
2023-mp56432-14.pdf
Файл устарел
|
Скачать | 7.7 MБ | |
|
56432-14: Описание типа
2025-56432-14.pdf
Файл устарел
|
Скачать | 1.8 MБ | |
|
56432-14: Методика поверки
МП 208-112-2025
2025-mp56432-14.pdf
|
Скачать | 3.6 MБ | |
|
56432-14: Методика поверки
МП 208-026-2023
2023-mp56432-14-1.pdf
|
Скачать | 1.4 MБ | |
|
56432-14: Методика поверки
МП 208-055-2017
2025-mp56432-14-1.pdf
|
Скачать | 418.7 КБ | |
|
56432-14: Методика поверки
МП 208-055-2017 с изм.№1
2025-mp56432-14-2.pdf
|
Скачать | 2.2 MБ | |
|
56432-14: Описание типа
2025-56432-14-1.pdf
|
Скачать | 1.8 MБ | |
|
56432-14: Описание типа
2025-56432-14-2.pdf
|
Скачать | 161.8 КБ | |
|
56432-14: Описание типа
2024-56432-14-1.pdf
|
Скачать | 1.5 MБ | |
|
56432-14: Методика поверки
2025-mp56432-14-3.pdf
|
Скачать | 233.9 КБ | |
|
56432-14: Описание типа
2026-56432-14.pdf
|
Скачать | 471.9 КБ | |
|
56432-14: Описание типа
2026-56432-14-1.pdf
|
Скачать | 467.3 КБ | |
|
56432-14: Описание типа
2026-56432-14-2.pdf
|
Скачать | 918.3 КБ |
Описание типа
Назначение
Расходомеры - счетчики газа ультразвуковые Turbo Flow UFG (далее - расходомеры) предназначены для измерений объемного расхода и объема газа при рабочих условиях и вычислений объемного расхода и объема газа, приведенного к стандартным условиям, а также для вычислений массового расхода и массы газов, в том числе природного и свободного нефтяного.
Описание
Принцип работы расходомеров основан на методе измерения разности между временем прохождения ультразвуковых импульсов по потоку и против потока газа. Измеренная разность времени, пропорциональная скорости потока, преобразуется в значение объемного расхода газа.
Расходомеры состоят из:
- преобразователя расхода ультразвукового (далее - УПР), выполненного в виде корпуса круглого или прямоугольного сечения с установленными ультразвуковыми приемопередатчиками;
- преобразователя температуры;
- преобразователя давления;
- электронного блока (далее - ЭБ), который осуществляет прием - передачу сигналов от ультразвуковых приемо-передатчиков, преобразователей давления и температуры, их преобразование, обработку и вычисление расхода газа с последующим формированием цифрового выходного сигнала. ЭБ устанавливается на корпусе УПР или может быть вынесен отдельно от корпуса расходомера;
- вычислителя расхода (далее - ВР) или корректора объема газа Суперфлоу-23 (ГР № 61729-15), которые обрабатывают входные сигналы по каналам расхода, давления и температуры и вычисляют объем, объемный расход и объем газа, приведенный к стандартным условиям, а также массовый расход и массу газа по стандартизованным алгоритмам с учетом введенных физико-химических и теплофизических параметров измеряемой среды. ВР может быть встроен в ЭБ или вынесен в расходомерный шкаф (далее - РШ);
Для возможности дистанционного считывания информации расходомер может быть укомплектован выносным терминалом (далее - ВТ или ВТ(М), либо РШ с промышленным компьютером (далее - ПК).
Расходомеры выпускаются в модификациях Turbo Flow UFG-Н и Turbo Flow UFG-F, которые отличаются конструкцией УПР, вариантами размещения ультразвуковых приемопередатчиков на измерительном трубопроводе и диапазоном измерений объемного расхода газа. В модификации Turbo Flow UFG-Н в корпус расходомера может быть установлено до двух пар ультразвуковых приемопередатчиков, в модификации Turbo Flow UFG-F до восьми пар ультразвуковых приемопередатчиков на один ЭБ.
Расходомеры имеют варианты исполнения А, Б, В, Г, Д, которые отличаются значениями допускаемой относительной погрешности, количеством пар приемопередатчиков и вариантом размещения на измерительном трубопроводе.
В расходомерах предусмотрены: возможность замены попарно согласованных ультразвуковых приемопередатчиков, под давлением, в рабочем режиме без вывода его из эксплуатации, автоматическая самодиагностика и проверка нулевых и контрольных значений измеряемых величин, дублирование преобразователей расхода, вычислителя расхода, давления, температуры, а также возможность измерения расхода газа в прямом и в обратном направлении (реверсивный режим).
В зависимости от диапазона температуры окружающей и измеряемой среды расходомеры имеют исполнения М и Х.
В зависимости от состава расходомеры имеют исполнения, основные отличия которых приведены в таблице 1.
Таблица 1 - Исполнения расходомеров в зависимости от состава и выполняемых функций
|
Исполнение |
УПР, ЭБ |
Преобразователи |
ВР встроен в ЭБ |
ВР вынесен в РШ |
ВТ/ВТ(М) или РШ с ПК |
Корректор Суперфлоу-23 | |
|
Темпе ратуры |
Давления | ||||||
|
С0 |
+ |
- |
- |
- |
- |
+ |
- |
|
С1Т |
+ |
+ |
- |
+ |
- |
+ |
- |
|
citp |
+ |
+ |
+ |
+ |
- |
+ |
- |
|
C2TP |
+ |
+ |
+ |
- |
+ |
- |
- |
|
C3TP |
+ |
+ |
+ |
- |
- |
+ |
- |
|
C4 |
+ |
- |
- |
- |
- |
- |
+ |
Примечание: «+» - входит в состав расходомера, «-» - не входит в состав расходомера Для модификации UFG-H применяются только исполнения С0; С1Т; С1ТР.
Расходомеры обеспечивают выполнение следующих функций:
- измерение объемного расхода в рабочих условиях и вычисление объема, объемного расхода и объема газа, приведенного к стандартным условиям, а также вычисление массового расхода и массы газов;
- архивирование в энергонезависимой памяти и вывод на показывающее устройство результатов измерений и вычислений объема, расхода, температуры, давления, архивов событий и параметров функционирования;
- введение и регистрацию значений условно-постоянных величин;
- защиту от несанкционированного доступа к параметризации и архивам;
- передачу измеренных данных, параметров настройки и архивной информации;
- разделение и ограничение напряжения и тока в искробезопасных цепях.
Расходомеры обеспечивают индикацию следующих параметров:
- коэффициента сжимаемости;
- текущего значения объемного расхода газа;
- текущего значения объемного расхода газа, приведенного к стандартным условиям**;
- текущего значения температуры измеряемой среды*;
- текущего значения давления измеряемой среды**;
- текущего значения скорости потока измеряемой среды;
- текущего значения скорости звука;
- текущего значения накопленного объема газа, приведенного к стандартным условиям**;
- текущего значения массового расхода газа**;
- текущего значения плотности газа;
- текущего значения плотности газа при стандартных условиях;
- текущих параметров даты и времени;
- суммарного объема, массы и объема газа, приведенного к стандартным условиям за установленные интервалы времени (сутки);**
- суммарного накопленного рабочего объема, массы и объема газа, приведенного к стандартным условиям;**
- параметров функционирования расходомера.
Примечание:
* - для всех исполнений кроме С0;
* * - для всех исполнений кроме СО и С1Т.

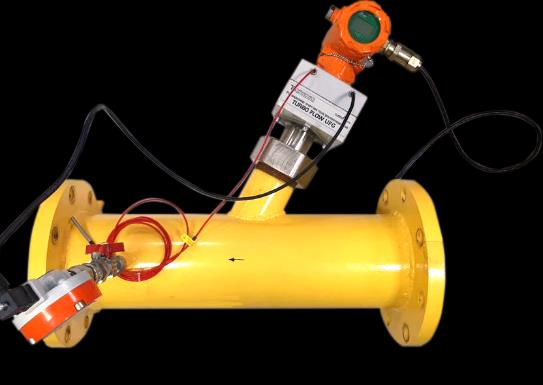

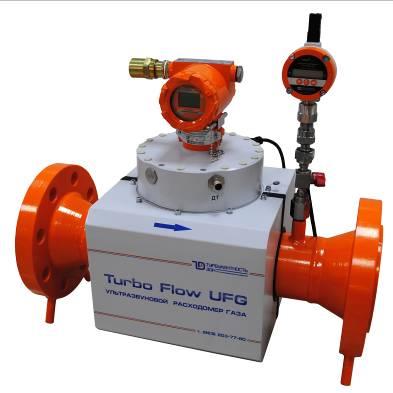

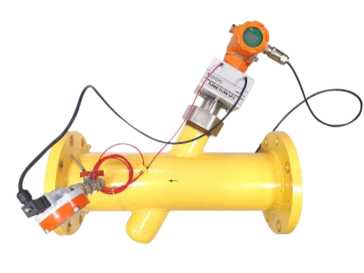

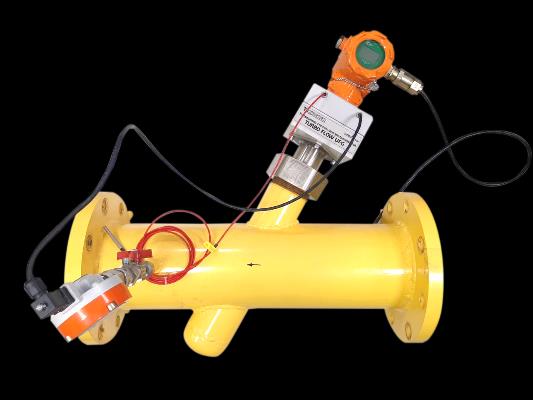

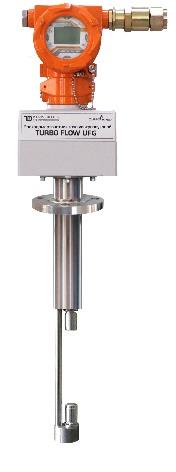

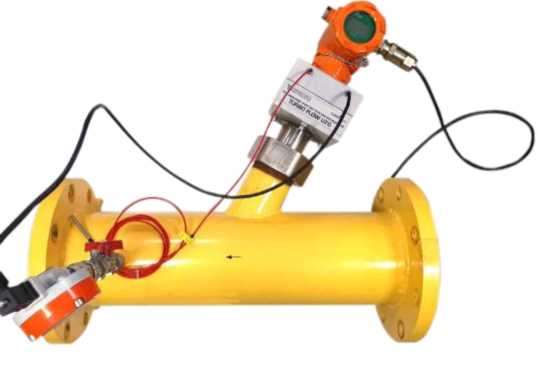

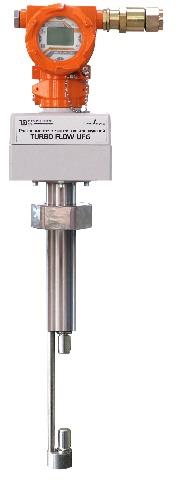

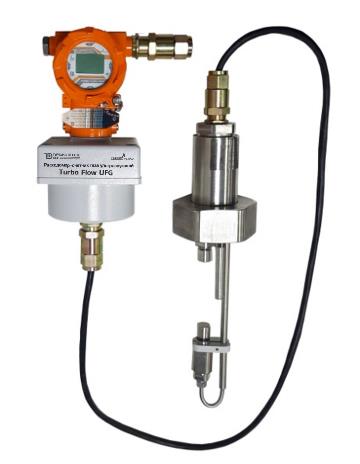

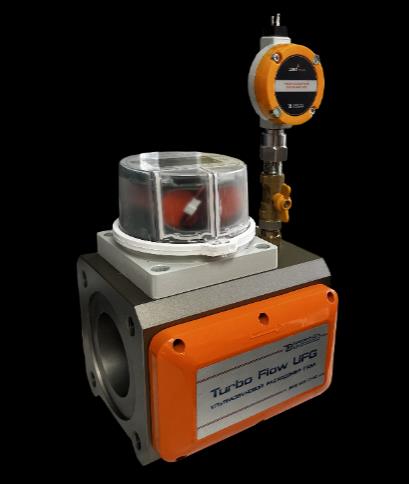

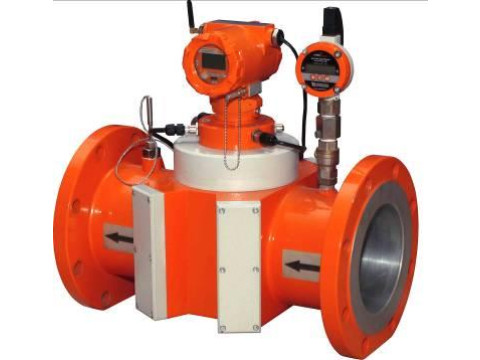

Общий вид расходомеров представлен на рисунках 1 - 8.

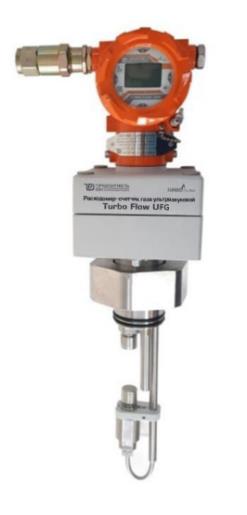

Рисунок 1 -Корпус круглого сечения с раздельными защитными крышками

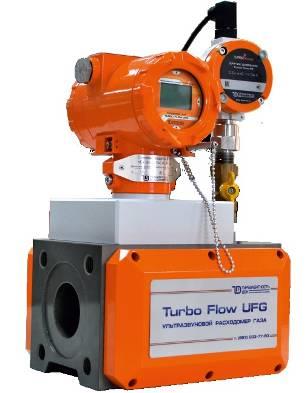

Рисунок 2 -Корпус прямоугольного
Рисунок 3 -
Корпус круглого сечения с
сечения с совмещенными
защитным кожухом

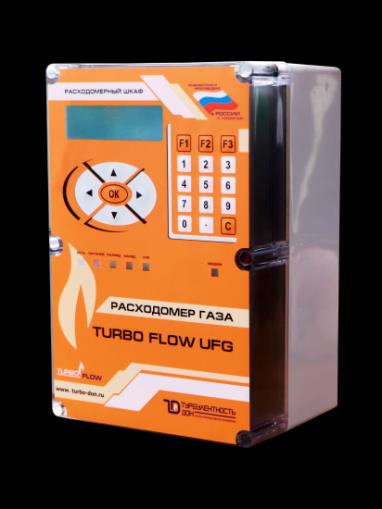

Рисунок 4 -Расходомерный шкаф
защитными крышками
Рисунок 5 -Расходомерный шкаф с промышленным компьютером

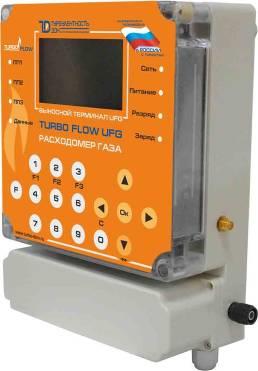

Рисунок 6 -Выносной терминал (ВТ)

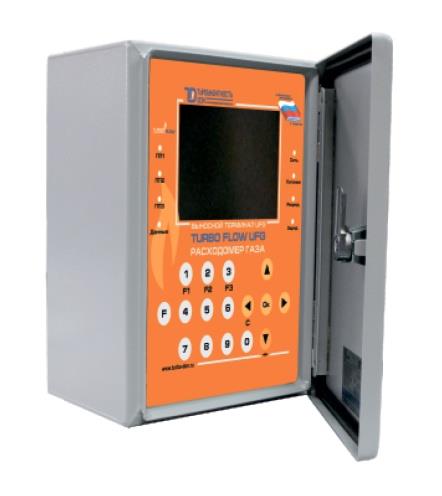

Рисунок 7 -Выносной терминал в металлическом корпусе (ВТМ)

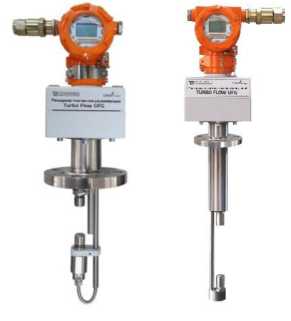

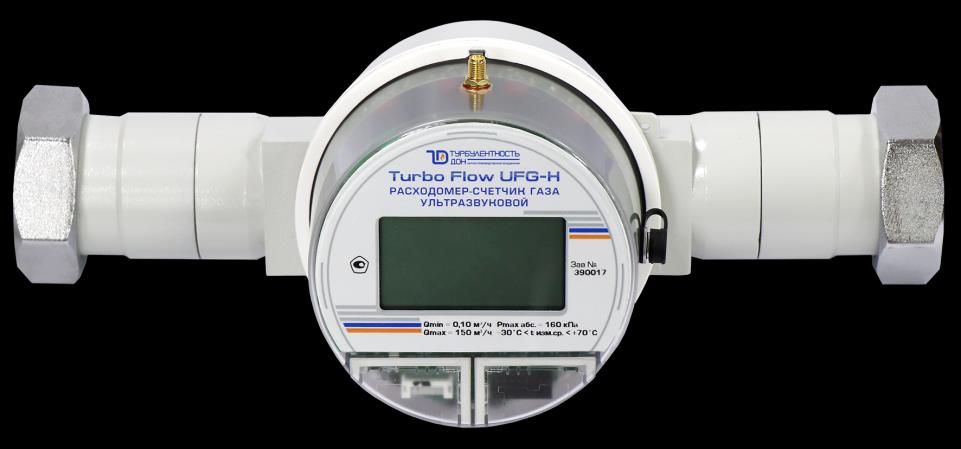

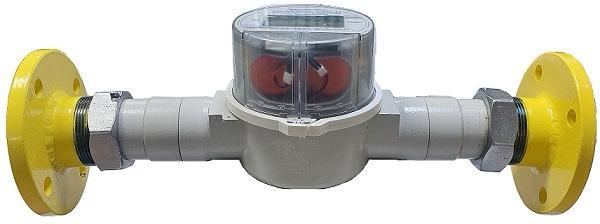

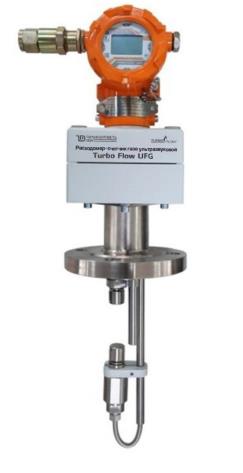

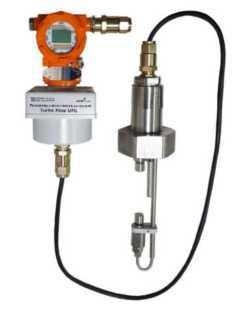

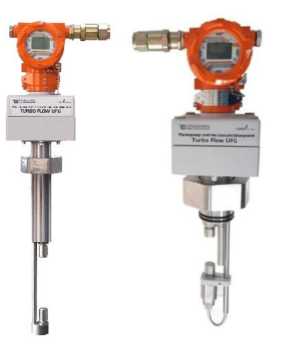

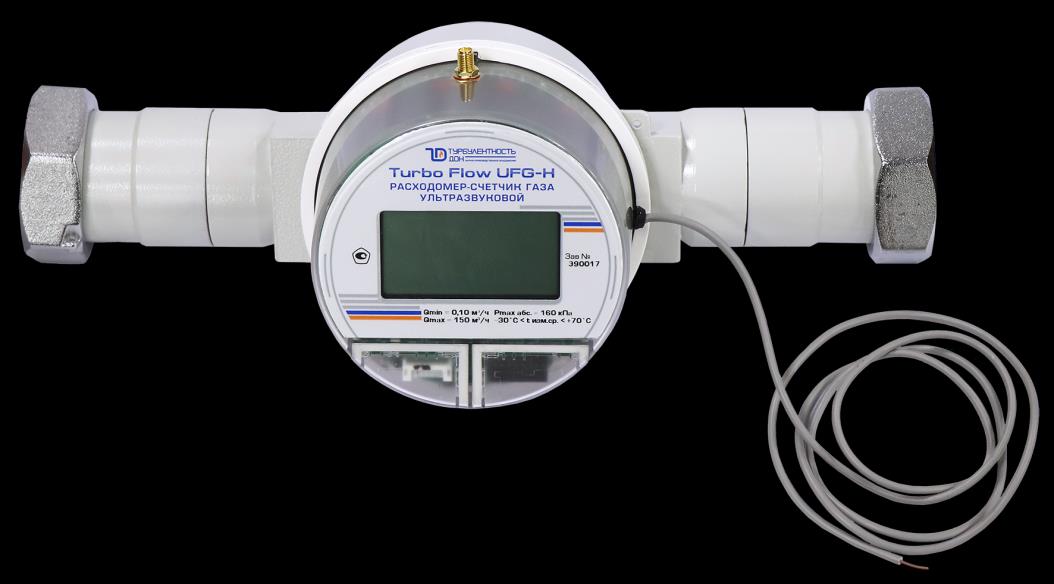

Рисунок 8 -

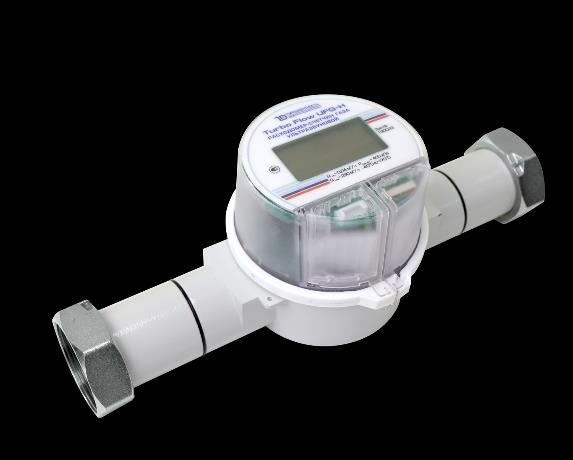

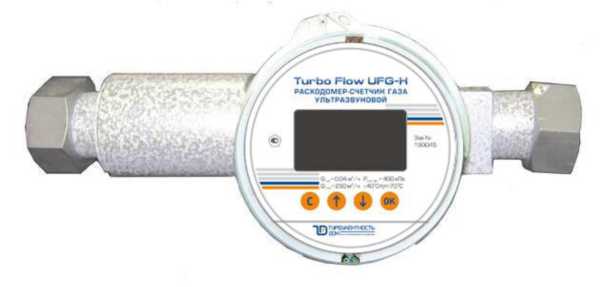

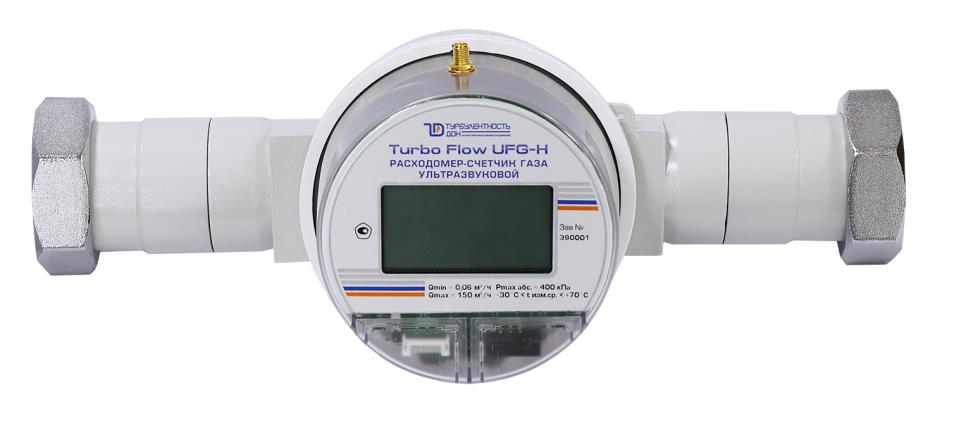

Расходомер Turbo Flow UFG-H

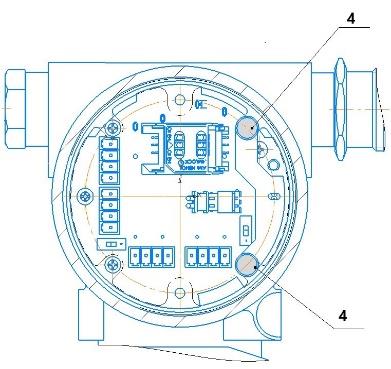

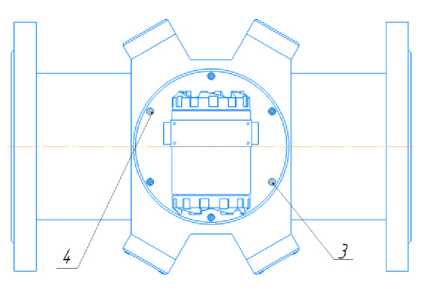

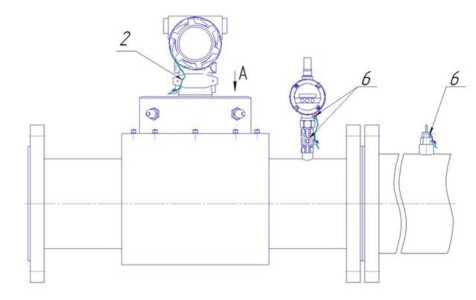

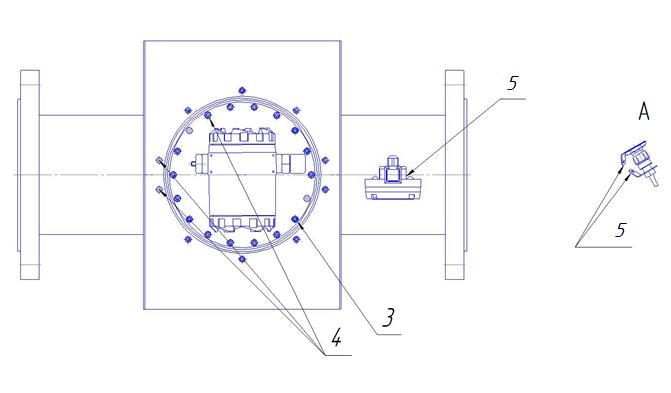

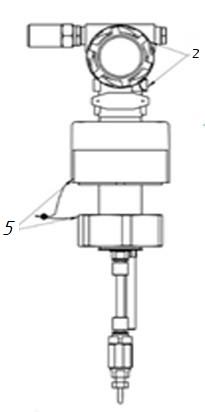

Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки представлены на рисунках 9 - 15.
Вид сверху
Вид сбоку

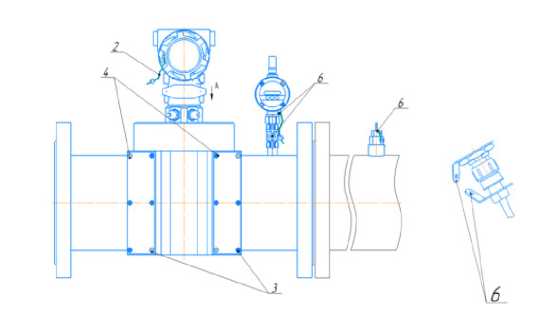

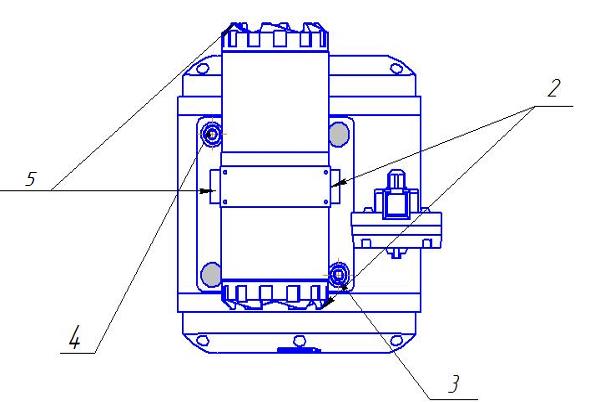

Рисунок 9 - Корпус круглого сечения с раздельными защитными крышками
Вид сверху
Вид сбоку

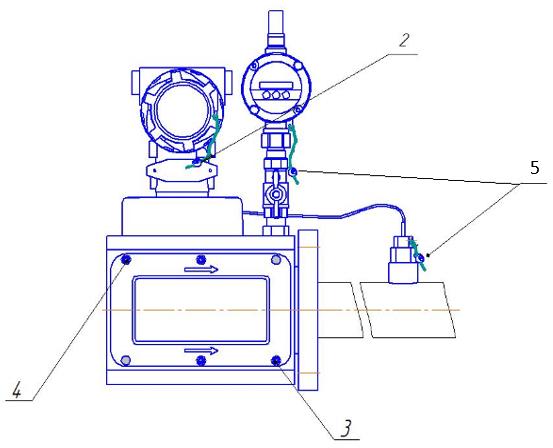

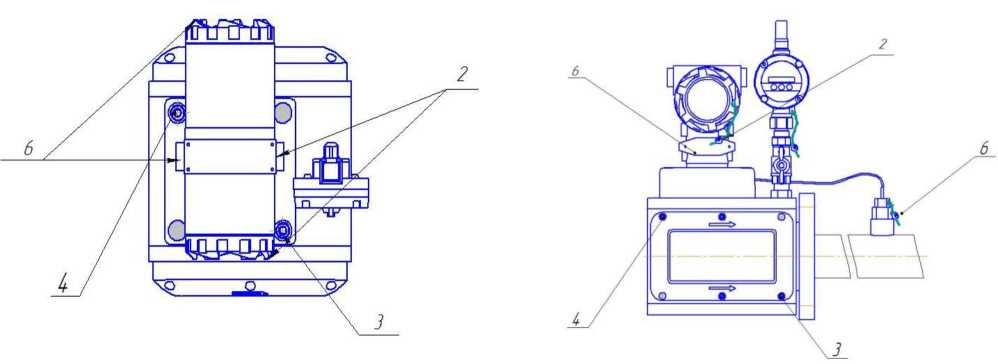

Рисунок 10 - Корпус прямоугольного сечения с совмещенными защитными крышками
Вид сверху
Рисунок 11 - Корпус круглого сечения с защитным кожухом
Вид сбоку

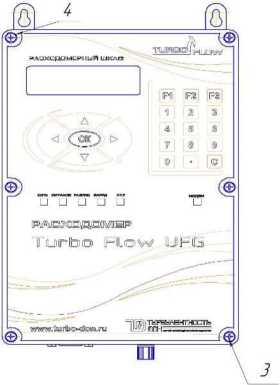

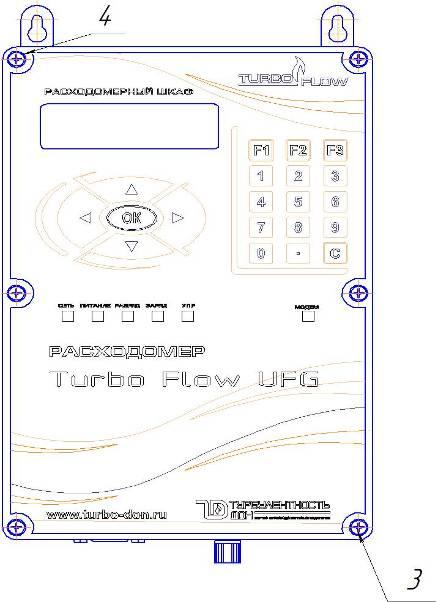

Рисунок 12 - Расходомерный шкаф

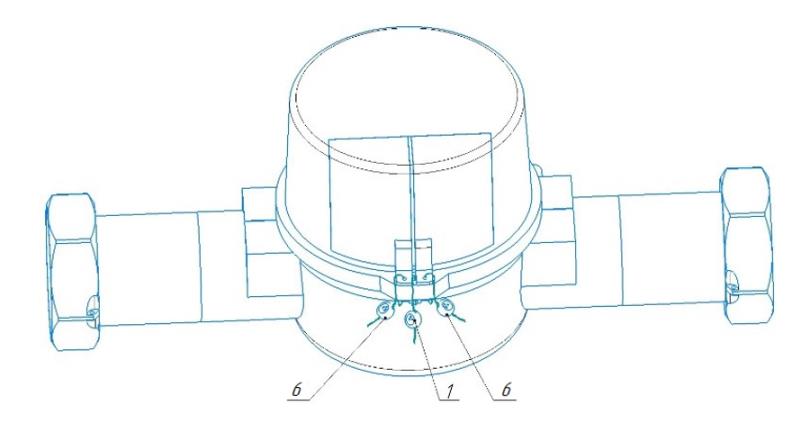

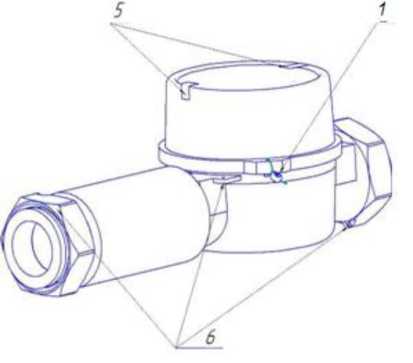

Рисунок 13 - Расходомер Turbo Flow UFG-H

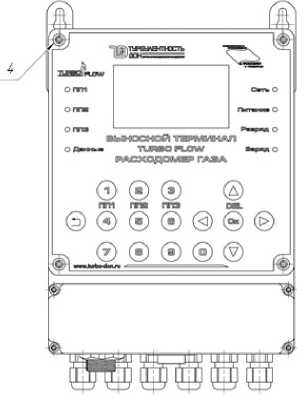

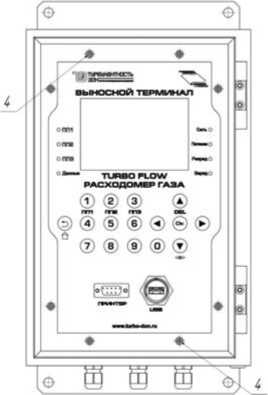

Рисунок 14 - Выносной терминал (ВТ)
Рисунок 15 - Выносной терминал в металлическом корпусе (ВТМ)

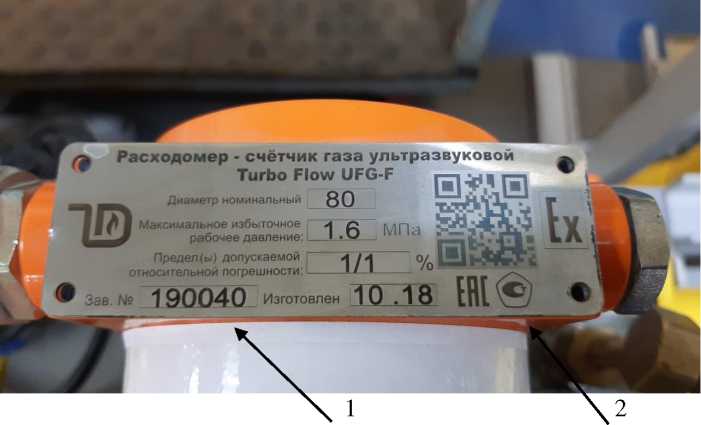

1 - пломба свинцовая для нанесения знака поверки;
2 - пломба свинцовая предприятия-изготовителя;
3 - места для нанесения знака поверки способом давления на специальную мастику;
4 - пломбы предприятия-изготовителя способом давления на специальную мастику;
5 - самоклеющаяся пломба из легкоразрушаемого материала предприятия-изготовителя;
6 - отверстия для пломбирования газоснабжающими организациями.
Программное обеспечение
Программное обеспечение (далее - ПО) расходомеров по аппаратному обеспечению является встроенным. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. ПО хранится в энергонезависимой памяти. Программная среда постоянна, отсутствуют средства и пользовательская оболочка для программирования или изменения ПО.
Метрологические характеристики расходомеров нормированы с учетом влияния программного обеспечения.
Программное обеспечение разделено на:
- метрологически значимую часть;
- метрологически незначимую часть.
Разделение программного обеспечения выполнено внутри кода ПО на уровне языка программирования. К метрологически значимой части ПО относятся:
- программные модули, принимающие участие в обработке (расчетах) результатов измерений или влияющие на них;
- программные модули, осуществляющие отображение измерительной информации, ее хранение, передачу, идентификацию, защиту ПО и данных;
- параметры ПО, участвующие в вычислениях и влияющие на результат измерений;
- компоненты защищенного интерфейса для обмена данными с внешними устройствами.
Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой части ПО и измеренных (вычисленных) данных.
Уровень защиты программного обеспечения расходомеров от преднамеренных и непреднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Turbo Flow UFG - Н |
Turbo Flow UFG-F | |
|
Идентификационное наименование ПО |
UFG.H |
UFG.F |
|
Номер версии (идентификационный номер) ПО |
2.00 |
3.00 |
|
Цифровой идентификатор ПО |
0x26423682 |
0x66808DB2 |
|
Алгоритм вычисления цифрового идентификатора программного обеспечения |
CRC-32 |
CRC-32 |
Технические характеристики
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||||
|
UFG - H |
UFG - F | ||||
|
1 |
2 |
3 |
4 | ||
|
Диапазон измерений объемного расхода газа в рабочих условиях, м3/ч |
от 0,016 до 300 |
от 1,4 до 32000 |
от 300 до 50000 | ||
|
Скорость потока газа в обоих направлениях, м/с, не более |
45 |
35 | |||
|
Динамический диапазон, Qmin/Qmax |
1:200 |
1:100 | |||
|
Пределы допускаемой относительной погрешности измерений объемного расхода и объема газа при рабочих условиях, для комбинаций пар приемопередатчиков в диапазоне расходов |
Qmin<Q<0,01Qmax |
0,01Qmax<Q<Qmax |
Qmin<Q<0,01Qmax |
0,01Qmax<Q<Qmax |
Qmin< Q <Qmax |
|
исполнение Д - 1 пара приемопередатчиков, % |
±3,0 |
±1,5 |
±3,0/3,2*(3,5)** |
±1,5/1,7*(2,0)** |
- |
|
исполнение Г - 2 пары приемопередатчиков, % |
±2,0 |
±1,0 |
±2,0/2,2*(2,5)** |
±1,0/1,2*(1,5)** |
- |
|
исполнение В - 2, 4, 6, 8 пар приемопередатчиков, % |
- |
±1,0/1,2*(1,5)** | |||
|
исполнение Б - 4, 6, 8 пар приемопередатчиков, % |
- |
±0,5/0,7*(1,0)** | |||
|
исполнение А - 4, 6, 8 пар приемопередатчиков (по специальному заказу), % |
- |
±0,5/0,7* |
±0,3/0,5* |
- | |
|
Верхний предел измерений избыточного давления (ВПИ), МПа |
от 0,0025 до 25 | ||||
|
Верхний предел измерений абсолютного давления (ВПИ), МПа |
от 0,1 до 25 | ||||
|
Пределы допускаемой относительной погрешности измерений давления, % |
±0,5 |
±(0,1+0,01Pmax/P) | |||
|
Рабочий диапазон измерений давления, % ВПИ |
от 25 до 100 |
от 10 до 100 | |||
|
Пределы допускаемой приведенной погрешности расходомера при преобразовании значения расхода газа в токовый выходной сигнал (от 4 до 20 мА), % |
±0,1 | ||||
|
Пределы допускаемой относительной погрешности расходомера при преобразовании значения расхода газа в частотный выходной сигнал, % |
±0,1 | ||||
Таблица 3 продолжение
|
1 |
2 |
3 |
4 |
|
Диапазон температур измеряемого газа, °С для исполнения М для исполнения Х | |||
|
от -30 до +70 | |||
|
- |
от -50 до +70 | ||
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±(0,5 + 0,005-iti) |
±(0,15 + 0,002-iti) | |
|
где t - измеряемая температура, °С | |||
|
Пределы допускаемой относительной погрешности вычислителя ВР, вычислений массового расхода и массы газа, объемного расхода и объема газа, приведенного к стандартным условиям, % |
±0,01 | ||
* погрешность в зависимости от метода проведения поверки - проливной / имитационный (первичный имитационный и/или периодический имитационный при условии первичной поверки проливным методом);
** в скобках указана погрешность при периодическом имитационном методе, при условии проведения первичной поверки имитационным методом.
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение | ||
|
UFG - H |
UFG - F | ||
|
1 |
2 |
3 |
4 |
|
Диаметр номинальный DN |
15, 20, 25, 32, 40, 50 |
50, 65, 80, 100, 125, 150, 200, 250, 300, 350, 400, 450, 500 |
600, 700, 800 |
|
Цифровые проводные интерфейсы |
протокол HART, протокол MODBUS RTU по интерфейсам RS-232, RS-232 TTL и RS-485 | ||
|
Цифровые беспроводные интерфейсы |
GSM, GPRS, Bluetooth, IrDA (ИК-порт), Zig Bee, M2M 433/868 МГц, NB-IOT, NB-Fi, LoRa | ||
|
Маркировка взрывозащиты |
1Ex db ib [ia Ga] IIC T4 Gb; 1Ex db [ia Ga] IIC T4 Gb 1Ex db ma ib [ia Ga] IIC T4 Gb; 1Ex db ma [ia Ga] IIC T4 Gb | ||
Таблица 4 продолжение
|
1 |
2 |
3 |
4 | |
|
Параметры электрического питания, В: -от встроенной батареи -от внешнего блока питания |
3,6 от 12 до 24 | |||
|
Потребляемая мощность, Вт, не более |
6 | |||
|
Условия эксплуатации: - температура окружающего воздуха, °С для исполнения М для исполнения Х - относительная влажность воздуха, %, - атмосферное давление, кПа |
от -30 до +70 | |||
|
- |
от -60 до +70 | |||
|
до 95 от 84,0 до 106,7 | ||||
|
Масса, кг |
от 0,7 до 6,0 |
от 12 до 5000 | ||
|
Г абаритные размеры, мм, не более - высота - ширина - длина |
275 130 135 |
2400 2000 4200 | ||
|
Средняя наработка на отказ, ч, не менее |
70000 | |||

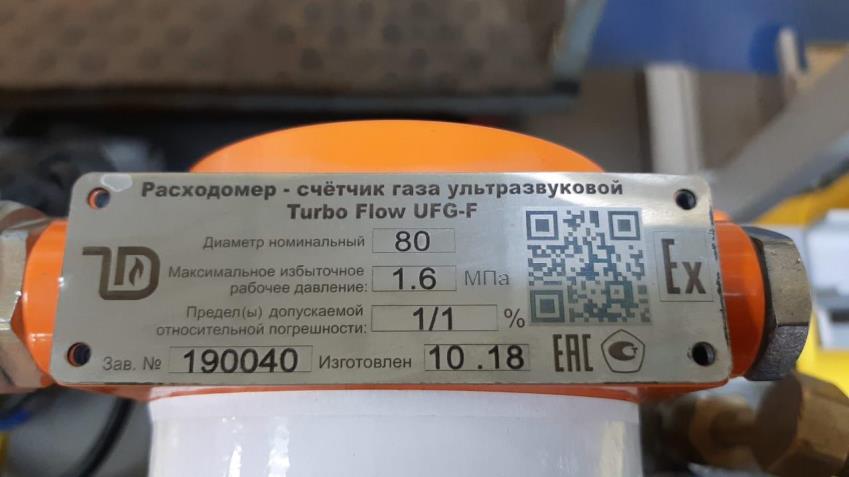

Знак утверждения типа
наносится на маркировочную табличку, закрепленную на корпусе ЭБ и РШ (при наличии) методом аппликации и на титульные листы руководства по эксплуатации и паспорта печатным способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Расходомер-счетчик газа ультразвуковой |
Turbo Flow UFG - H Turbo Flow UFG - F |
1 шт. |
|
Расходомеры - счетчики газа ультразвуковые Turbo Flow UFG. Руководство по эксплуатации |
ТУАС.407252.001 РЭ |
1 экз. Допускается поставлять один экземпляр в один адрес отгрузки |
|
Расходомеры - счетчики газа ультразвуковые Turbo Flow UFG. Паспорт |
ТУАС.407252.001 ПС |
1 экз. |
|
Расходомеры - счетчики газа ультразвуковые Turbo Flow UFG. Методика поверки |
МП 208-055-2017 с изменением № 1 |
1 экз. Допускается поставлять один экземпляр в один адрес отгрузки |
|
Эксплуатационная документация на корректор объема газа Суперфлоу-23 (для исполнения С4) |
1 комплект | |
|
Комплект монтажных частей |
1 комплект |
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
ГОСТ Р 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расхода газа
ГОСТ 8.611-2013 ГСИ. Расход и количество газа. Методика (метод) измерений с помощью ультразвуковых преобразователей расхода
ГОСТ 30319.2-2015 Газ природный. Методы расчета физических свойств. Вычисление физических свойств на основе данных о плотности при стандартных условиях и содержании азота и диоксида углерода
ГОСТ 30319.3-2015 Газ природный. Методы расчета физических свойств. Вычисление физических свойств на основе данных о компонентном составе
ГСССД МР 273-2018 Методика расчетного определения плотности, фактора сжимаемости, скорости звука, показателя адиабаты, коэффициента динамической вязкости влажных газовых смесей в диапазоне температур от 263 К до 500 К при давлениях до 30 МПа
ГСССД МР 118-2005 Расчет плотности, фактора сжимаемости, показателя адиабаты и коэффициента динамической вязкости умеренносжатых газовых смесей
ТУ 4213-012-70670506-2013 Расходомеры - счетчики газа ультразвуковые Turbo Flow UFG. Технические условия
