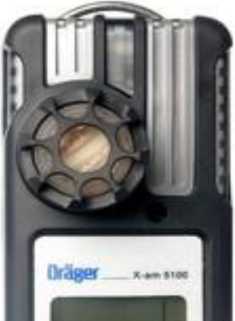

Газоанализаторы Drager X-am 5100

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

8320039

Номер версии (идентификационный номер) ПО

V6.4

Цифровой идентификатор ПО

F8B3

Алгоритм вычисления цифрового идентификатора ПО

CRC16

Примечание - Номер версии ПО должен быть не ниже указанного в таблице.

Обозначение сменного сенсора

Определяемый компонент (измерительный канал) (ПДК1) в млн-1 (ppm))

Диапазон показаний объемной ___ _ -1 доли, млн (ppm)

Диапазон измерений объемной ___ _ -1 доли, млн (ppm)

Пределы допускаемой основной погрешности, %

Назна-чение2)

приведенной3)

(у), %

относительной (5), %

XS ЕС HF/HCl

68 09 140

Хлористый водород (3,3)

от 0 до 10

от 0 до 20

от 0 до 30

от 0 до 3 включ. св. 3 до 30

±20 _

_

±20

К

Фтористый водород (0,6)

от 0 до 10

от 0 до 20

от 0 до 30

от 0 до 3 включ. св. 3 до 30

±20 _

_

±20

А

XS ЕС/ Hydrazin 68 09 190

Гидразин (0,08)

от 0 до 0,3 от 0 до 1 от 0 до 5

от 0 до 0,1 включ. св. 0,1 до 5

±20 _

_

±20

К, А

Обозначение сменного сенсора

Определяемый компонент (измерительный канал) (ПДК1) в ppm)

Диапазон показаний объемной ___ _ -1 доли, млн (ppm)

Диапазон измерений объемной ___ _ -1 доли, млн (ppm)

Пределы допускаемой основной погрешности, %

Назна-чение2)

приведенной3)

(у), %

относительной (5), %

XS ЕС/ Hydrazin 68 09 190

1,1 - диметил -гидразин (0,04)

от 0 до 1

от 0 до 5

от 0 до 0,5 включ. св. 0,5 до 5

±20 _

_

±20

А

Нормальные условия измерений:

- диапазон температуры окружающей среды от +15 oC до +25 oC;

- диапазон относительной влажности окружающей среды от 30 % до 80 %;

- диапазон атмосферного давления от 90,6 до 104,8 кПа.

1)ПДК - предельно допустимая концентрация вредного вещества в воздухе рабочей зоны в соответствии с ГОСТ 12.1.005-88.

Пересчет значений объемной доли Х, млн-1 (ppm), в массовую концентрацию С, мг/м3, проводят по формуле: С=Х•М/Vm, где С - массовая концентрация компонента, мг/м3; M -молярная масса компонента, г/моль; Vm - молярный объем газа-разбавителя - азота или воздуха, равный 24,04 или 24,06, соответственно, при условиях 20 оС и 101,3 кПа (по ГОСТ 12.1.005-88), дм3/моль.

2)К - контроль ПДК воздуха рабочей зоны; А - контроль при аварийных ситуациях.

3) Нормирующее значение - верхний предел участка диапазона измерений, для которого нормированы пределы допускаемой приведенной погрешности.

Наименование характеристики

Значение

Предел допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности

0,5

Пределы допускаемой дополнительной погрешности от влияния изменения температуры окружающей среды в пределах рабочий условий на каждые 10 °С, в долях от пределов допускаемой основной погрешности

±0,5

Пределы допускаемой дополнительной погрешности от влияния изменения относительной влажности окружающей среды от 60 % до 10 % и от 60 % до 95 %, в долях от пределов допускаемой основной погрешности

±0,5

Пределы допускаемой дополнительной погрешности от влияния изменения атмосферного давления в пределах рабочий условий на каждые 3,3 кПа, в долях от пределов допускаемой основной погрешности

±0,2

Предел допускаемого изменения выходного сигнала (показаний) при непрерывной работе, в долях от пределов допускаемой основной погрешности (за 1 месяц)

0,8

Пределы допускаемой дополнительной погрешности от изменения скорости потока анализируемой пробы в пределах от 0 до 6 м/с, в долях от пределов допускаемой основной погрешности

±0,6

Суммарная дополнительная погрешность от влияния содержания неизмеряемых компонентов в анализируемой газовой смеси (для электрохимических сенсоров), перечень которых указан в Руководстве по эксплуатации на сенсоры, и содержание которых не более санитарных норм по ГОСТ 12.1.005, в долях от пределов допускаемой основной погрешности

1,5

Номинальная цена единицы наименьшего разряда дисплея, млн-1 (ррт) для сенсора XS ЕС HF/HCl для сенсора XS ЕС/Hydrazin

0,1 0,01

Время установления показаний, To,9, с для сенсора XS ЕС HF/HCl для сенсора XS ЕС/Hydrazin

60

180

Наименование характеристики

Значение

Время работы газоанализаторов без подзарядки аккумуляторного блока питания (NiMH) или с блоком питания на щелочных батареях (с напряжением 6 В), не менее

12 ч (при нормальных условиях)

Габаритные размеры, мм, не более длина ширина высота

130

48

44

Масса газоанализатора, кг, не более

0,25

Срок службы газоанализаторов (исключая сенсоры), лет, не менее

8

Срок службы сенсоров, месяцев

от 12 до 36

Средняя наработка до отказа (при доверительной вероятности Р=0,95), ч, не менее

6 000

Количество циклов при работе с одним аккумулятором, не менее

400

Газоанализаторы выполнены во взрывозащищенном исполнении в соответствии с требованиями технического регламента Таможенного союза ТР ТС 012/2011

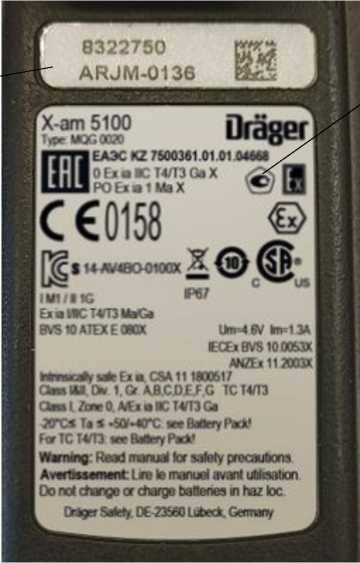

Маркировка взрывозащиты

0Ex ia IIC T4/T3 Ga X PO Ex ia I Ma X

Условия эксплуатации:

для сенсора XS ЕС HF/HCl 68 09 140

диапазон температуры окружающей среды, °С

диапазон атмосферного давления, гПа

диапазон относительной влажности, %

для сенсора XS ЕС/Hydrazin 68 09 190:

диапазон температуры окружающей среды, °С

диапазон атмосферного давления, гПа

диапазон относительной влажности, %

диапазон температуры окружающей среды для газоанализаторов с аккумуляторным блоком питания NiMH (GP 180AAHC2) и с блоком питания на щелочных батареях (Panasonic LR6 Powerline), °С

диапазон температуры окружающей среды для газоанализаторов с аккумуляторным блоком питания NiMH (Varta 40062, Varta 41062), °С

диапазон температуры окружающей среды для газоанализаторов с аккумуляторным блоком питания NiMH (HBT 0000, HBT 0100) и с блоком питания на щелочных батареях (Duracell Procell MN 15002), °С

содержание неизмеряемых компонентов

от -20 до +40 от 700 до 1300 от 30 до 90

от -20 до +50 от 700 до 1300 от 15 до 95

от -20 до +40

от -20 до +40

от -20 до +50

не должно превышать санитарные нормы согласно ГОСТ 12.1.005

Количество регулируемых порогов срабатывания сигнализации

2

Наименование

Обозначение

Количество

1 Газоанализатор Drager X-am 5100

1 шт.

2 Сенсоры

*

1 шт.

3 Запасные части и принадлежности

4 NiMH блок питания Т4 или

батареечные блоки питания ABT 0000/0100 для установки щелочных батареек Т3 или Т4 или аккумуляторных батареек Т3

По документации

1 шт.

1 шт.

5 Комплект сменных фильтров и уплотнителей для сенсоров

По документации

1 комплект

6 Зарядный комплект, состоящий из

83 18785

1 комплект

аккумуляторный блок питания

83 18704

штекерный сетевой адаптер для 1 зарядного модуля

83 16 997

зарядный модуль

83 18 639

7 Сетевой блок с кабелем для 20 зарядных модулей

83 15 805

1 шт.

8 Штекерный сетевой адаптер для 5 зарядных модулей

83 16 994

1 шт.

9 Штекерный сетевой адаптер для 2 зарядных модулей

83 15 635

1 шт.

10 Автомобильный соединительный кабель 12В/24В для зарядного модуля

45 30 057

1 шт.

11 Автомобильный набор для монтажа 1 зарядного модуля

83 18 779

1 шт.

12 Калибровочный адаптер

83 18 752

1 шт.

13 Станция для проверки работоспособности X-am 5100 (без баллона с газом)

83 19 131

1 шт.

14 Станция для проверки работоспособности X-am 5100 (с баллоном газа)

83 19 130

1 шт.

15 Принтер с принадлежностями для станции проверки

83 21 011

1 комплект

16 Резиновый чехол или кожаная сумка для переноски

83 21 506

83 18 755

1 шт.

1 шт.

17 USB DIRA (ИК - адаптер) с кабелем USB

83 17 409

1 шт.

18 Руководство по эксплуатации с дополнением

1 экз.

19 Методика поверки

-

1 экз.
