Измерители температуры переносные IT-8
| Номер в ГРСИ РФ: | 56749-14 |
|---|---|
| Производитель / заявитель: | ООО "НПК "РЭЛСИБ", г.Новосибирск |
Измерители температуры переносные IT-8 (далее — приборы) предназначены для преобразования выходных сигналов первичных измерительных преобразователей (термопреобразователей сопротивления - ТС, термоэлектрических преобразователей - ТП) и отображения на цифровом дисплее текущего значения температуры.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 56749-14 |
| Действует | по 24.01.2029 |
| Наименование | Измерители температуры переносные |
| Модель | IT-8 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 12eda6f0-1015-13be-9048-b82c0241b3b8 |
| Год регистрации | 2014 |
| Общие данные | |
|---|---|
| Год регистрации | 2014 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | 06.03.2019 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 292 п. 17 от 06.03.2014 |
Производитель / Заявитель
Общество с ограниченной ответственностью Научно-производственная компания «РЭЛСИБ» (ООО НПК «РЭЛСИБ»), г. Новосибирск
Россия
Поверка
| Методика поверки / информация о поверке | МП 2411-0103-2013 |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
4692
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 4607 (98%) |
| Неуспешных поверок (СИ непригодно) | 85 (2 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
56749-14: Описание типа
2023-56749-14.pdf
|
Скачать | 140.6 КБ | |
|
56749-14: Методика поверки
2023-mp56749-14.pdf
|
Скачать | 876.6 КБ |
Описание типа
Назначение
Измерители температуры переносные IT-8 (далее — приборы) предназначены для преобразования выходных сигналов первичных измерительных преобразователей (термопреобразователей сопротивления - ТС, термоэлектрических преобразователей - ТП) и отображения на цифровом дисплее текущего значения температуры.
Описание
Принцип действия приборов основан на преобразовании сигнала от первичных преобразователей температуры. Сигнал от ТС, ТП линеаризуется, масштабируется, преобразуется в цифровой код и индицируется на встроенном дисплее.
Приборы в зависимости от исполнения предназначены:
G1; G2 - для измерения температуры среды с использованием ТС и окружающего воздуха встроенным термометром;
G3 - для измерения температуры среды с использованием ТП типа К и измерением температуры холодного спая;
G4 - для измерения температуры среды по двум измерительным каналам с использованием ТП типа К или типа S, R или ТС (Pt1000);
G5 - для измерения температуры среды по одному измерительному каналу с использованием ТС и по второму измерительному каналу с использованием ТП типа К или типа S, R.
Программирование или и доступ к информации осуществляется с помощью мембранных кнопок, расположенных на передней панели корпуса прибора.
На передней панели прибора расположены кнопки управления, светодиодная индикация и дисплей. На задней поверхности корпуса располагается батарейный отсек. На торцах прибора разъемы для подключения первичных преобразователей в зависимости от исполнения.

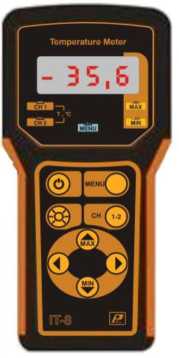

Рис. 1 Вид прибора
Программное обеспечение
Прибор функционирует под управлением встроенного специального программного обеспечения. Программное обеспечение осуществляет функции сбора, обработки, хранения и представления измерительной информации, а также идентификацию параметров, характеризующих тип средства измерений, внесенных в программное обеспечение.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
ПО исп. IT-S-Pt/Тэкс |
_ |
U. I. I |
не доступен |
_ |
|
ПО исп. IT-8-К/Тхс |
_ |
U. 2. I |
не доступен |
_ |
|
ПО исп. IT-S-TS/Тэкс |
_ |
U. 5. 0 |
не доступен |
_ |
|
ПО исп. IT-8-TS/SR |
_ |
U. 8. 0 |
не доступен |
_ |
|
ПО исп. IT-8-TS/K |
_ |
U. 7. 0 |
не доступен |
_ |
|
ПО исп. IT-8-Pt/Pt |
_ |
U. 4 .0 |
не доступен |
_ |
|
ПО исп. IT-8-SR/SR |
_ |
U. 6. 0 |
не доступен |
_ |
|
ПО исп. IT-8- K/K |
_ |
U. 3. 0 |
не доступен |
_ |
Степень защиты программного обеспечения от преднамеренных или непреднамеренных изменений, соответствует уровню «А» по МИ 3286-2010.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Технические характеристики
Таблица 2
Диапазоны измерений и пределы допускаемой абсолютной погрешности приборов
|
Элемент на входе Типы первичных преобразователей |
Диапазоны преобразования в температурном эквиваленте, °С |
Пределы допускаемой основной абсолютной погрешности преобразования в температурном эквиваленте, °С |
Пределы допускаемой дополнительной абсолютной погрешности, вызванной изменением температуры эксплуатации от 20 ± 2 °С, на каждые 10 °С, °С |
|
1 |
2 |
3 |
4 |
|
Термопреоб |
разователи сопротивления | ||
|
50М (а = 0,00428 °С-1) |
от минус 100 до 200 |
±(0,2+0,001Т*изм) |
±(0,1+0,0006Т) °С |
|
100П (а = 0,00391 °С-1) |
от минус 200 до 800 | ||
|
Pt100 (а = 0,00385 °С-1) |
от минус 200 до 800 | ||
|
Pt1000 (а = 0,00385 °С-1) |
от минус 200 до 800 | ||
|
Термоэлект |
рические преобразователи | ||
|
Тип ТХА (К) |
от минус 50 до 1200 |
±(0,5+0,0005Тизм) |
±(0,1+0,0006Т) °С |
|
Тип ТПП 10 (S) |
от минус 50 до 1700 | ||
|
Тип ТПП 13 (R) |
от минус 50 до 1700 | ||
|
Встроенный термометр |
от минус 40 до 55 |
± 1,0 |
не нормируется |
|
Температура холодного спая |
от минус 40 до 55 |
± 0,5 |
не нормируется |
Примечания:
1. * Тизм- температура контролируемой среды, °С.
2. Погрешность приборов указана без учета погрешности первичного преобразователя.
Таблица 3
Технические характеристики приборов
|
Наименование характеристики |
Значение характеристики |
|
Количество входных каналов |
2 |
|
Напряжение питания постоянным током, В |
от 4,4 до 6,0 |
|
Потребляемая мощность, мВт, не более |
60 |
|
Разрешение дисплея, °С |
0,1- в диапазоне от минус 200 до 999 °С 1,0 - в диапазоне от 1000 до 1700 °С |
|
Габаритные размеры (Д хШ хВ), мм, не более |
180x81x32 |
|
Масса, кг, не более |
0,25 |
|
Условия эксплуатации: Диапазон температуры окружающего воздуха, °С Относительная влажность окружающего воздуха при температуре 25 °С, % Диапазон атмосферного давления, кПа |
от минус 40 до 55 до 95 (без конденсации) от 84,0 до 106,7 |
|
Наименование характеристики |
Значение характеристики |
|
Условия транспортирования и хранения: Диапазон температуры окружающего воздуха, °С Диапазон относительной влажности окружающего воздуха при температуре 25 °С, % Диапазон атмосферного давления, кПа |
минус 40 до 55 от 0 до 95 от 84,0 до 106,7 |
|
Средняя наработка на отказ, ч |
40 000 |
|
Средний срок службы, лет |
5 |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист эксплуатационной документации типографическим способом и на прибор в виде наклейки.
Комплектность
Измеритель температуры переносной IT-8 1 шт.
Элемент питания R03 4 шт.
Руководство по эксплуатации 1 экз.
Методика поверки МП 2411-0103-2013 1 экз.
Сведения о методах измерений
Методы измерения изложены в руководстве по эксплуатации РЭЛС.421413.024 РЭ.
Нормативные документы
ГОСТ 8.558- 2009 «ГСИ. Государственная поверочная схема для средств измерений температуры»;
ГОСТ 6651-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний»;
ГОСТ Р 8.585-2001 «ГСИ. Термопары. Номинальные статические характеристики преобразования»;
Технические условия ТУ 4211-038-57200730-2013.
