Аппараты испытания масла "АИМ-90А"
| Номер в ГРСИ РФ: | 56773-14 |
|---|---|
| Производитель / заявитель: | ООО СКБ "Медрентех", пос.Мосрентген |
Аппараты испытания масла «АИМ-90А» (далее по тексту - аппараты) предназначены для измерения пробивного напряжения трансформаторного масла при испытаниях напряжением переменного тока синусоидальной формы частотой 50 Гц по ГОСТ 6581-75.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 56773-14 |
| Действует | по 24.12.2029 |
| Наименование | Аппараты испытания масла |
| Модель | "АИМ-90А" |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 0020cc53-d771-0a15-54e3-17e78e43a6b3 |
| Год регистрации | 2014 |
| Общие данные | |
|---|---|
| Год регистрации | 2014 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | 06.03.2019 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 292 п. 45 от 06.03.2014 |
Производитель / Заявитель
ООО "СКБ "Медрентех", г. Москва
Россия
Поверка
| Методика поверки / информация о поверке | 2АМБ.169.008 МП |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
4962
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 4842 (98%) |
| Неуспешных поверок (СИ непригодно) | 120 (2 %) |
| Актуальность информации | 19.12.2025 |
Поверители
Скачать
|
56773-14: Описание типа
2023-56773-14.pdf
|
Скачать | 218.9 КБ | |
|
56773-14: Методика поверки
2023-mp56773-14.pdf
|
Скачать | 810.4 КБ |
Описание типа
Назначение
Аппараты испытания масла «АИМ-90А» (далее по тексту - аппараты) предназначены для измерения пробивного напряжения трансформаторного масла при испытаниях напряжением переменного тока синусоидальной формы частотой 50 Гц по ГОСТ 6581-75.
Описание
Принцип действия аппаратов основан на преобразовании напряжения питающей сети в напряжение постоянного тока с дальнейшим формированием высокого напряжения переменного тока синусоидальной формы с помощью преобразователя и повышающего высоковольтного трансформатора.
Функционально аппарат состоит из следующих узлов:
- генератора высоковольтного;
- платы энкодера;
- платы управления;
- платы силовой;
- панели информационной;
- принтера чекового;
- ячейки измерительной.
Аппарат действует следующим образом. Напряжение однофазной сети переменного тока поступает на плату силовую, где преобразуется в напряжение постоянного тока, которое с помощью генератора преобразуется в импульсы, скважность которых пропорциональна форме синусоиды, формируемой программно. С выхода платы силовой импульсы подаются на первичную обмотку высоковольтного трансформатора. Высокое напряжение со вторичной обмотки высоковольтного трансформатора поступает на ячейку измерительную.
Измерение вторичного напряжения осуществляется на плате управления и индицируется на панели информационной.
Микроконтроллер, входящий в состав платы управления, с встроенными АЦП и ЦАП управляет алгоритмами включения и отключения высокого напряжения, формирует импульсы синусоидальной формы, проводит «оцифровку» выходного напряжения, выводит вычисленные значения на панель информационную и управляет работой принтера чекового.
В аппарате применяется схема отключения высокого напряжения при пробое в ячейке измерительной, позволяющая уменьшить длительности горения искры. При превышении максимально допустимого напряжения плата управления отключает высокое напряжение. Заземление аппарата осуществляется через клемму заземления, расположенную на задней панели аппарата.
Заводской номер в виде цифрового обозначения, идентифицирующий каждый экземпляр средства измерений, наносится арабскими цифрами на задней части аппарата на табличку технических данных ударным способом.

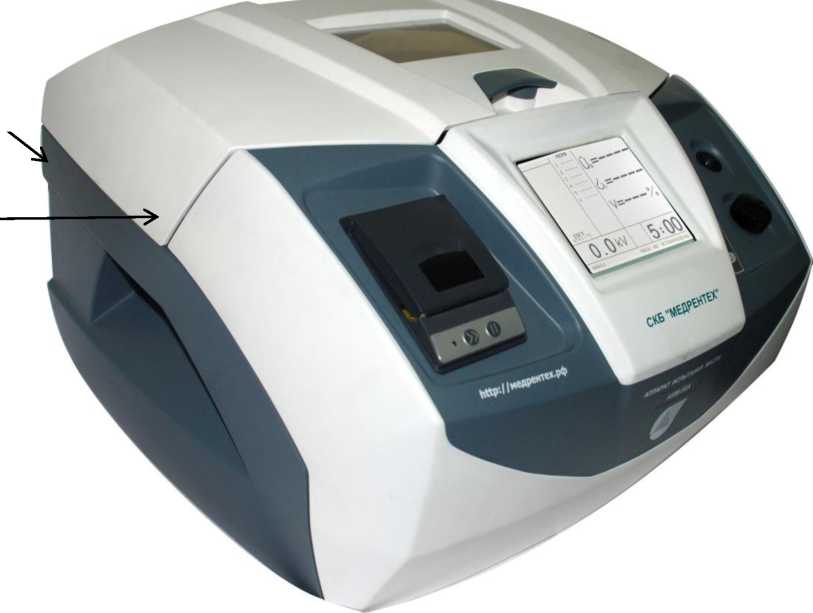

Место нанесения заводского номера и знака утверждения типа
Место пломбирования
Рисунок 1 -Общий вид средства измерений с указанием мест пломбирования, нанесения знака утверждения типа и заводского места
Программное обеспечение
Аппараты испытания масла «АИМ-90А» имеют встроенное программное обеспечение (ПО).
Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым. Вклад ПО в суммарную погрешность аппарата незначителен, так как определяется погрешностью дискретизации (погрешностью АЦП и ЦАП), являющейся ничтожно малой. Метрологические характеристики нормированы с учетом влияния ПО.
Встроенное ПО предназначено исключительно для удобства работы с аппаратом.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма используемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
Встроенное |
Микропрограмма aim.hex |
01/10/14 |
- |
- |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «А».
Программное обеспечение аппаратов может быть проверено, установлено или переустановлено только на предприятии-изготовителе с использованием специальных программно-технических устройств.
Технические характеристики
Метрологические и технические характеристики приведены в таблице 2.
Таблица 2 - Метрологические и технические характеристики
|
Характеристика |
Значение |
|
Диапазон измерения среднеквадратических значений напряжения переменного тока частотой 50 Гц с коэффициентом несинусоидальности не более 5 %, кВ |
от 10 до 90 |
|
Пределы допускаемой относительной погрешности измерения среднеквадратического значения напряжения переменного тока в диапазоне (10.. .90) кВ частотой 50 Гц с коэффициентом несинусоидальности не более 5 %, % |
± 3,0 + 0,1 • (Х -1) L х J где Хк - верхнее значение диапазона измерения аппарата, равное 90 кВ; Х - измеренное значение напряжения в проверяемых точках. |
|
Коэффициент несинусоидальности, не более, % |
5 |
|
Максимальное время работы в повторно-кратковременном режиме, ч* |
24 |
|
Продолжительность горения дуги при пробое трансформаторного масла не более, мкс |
25 |
|
Мощность, потребляемая аппаратом от сети переменного тока, не более, кВт |
0,5 |
|
Рабочие условия применения: - температура окружающего воздуха, °С; - относительная влажность воздуха, %; - атмосферное давление, кПа |
от 10 до 35 от 30 до 80 от 84 до 106,7 |
|
Масса аппарата, не более, кг |
33 |
|
Г абаритные размеры аппарата, не более, мм |
510х450х300 |
|
Среднее время восстановления работоспособности, не более, ч |
8 |
|
Средняя наработка на отказ, не менее, ч |
8000 |
|
Средний срок службы, не менее, лет |
6 |
|
Примечания: - пределы допускаемой дополнительной температурной погрешности при измерении характеристики составляют 1/2 основной погрешности на каждые 10 °С изменения температуры окружающей среды. *Повторно-кратковременный режим в соответствии с ГОСТ 6581-75. | |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации и паспорта типографским способом, на шильдик аппарата, расположенный на задней стенке аппарата, - методом трафаретной печати.
Комплектность
В комплект аппарата входят составные части, принадлежности и документация, приведенные в таблице 3.
Таблица 3 - Комплектность аппарата
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Аппарат «АИМ-90А» в том числе: |
2 АМБ. 169.008 |
1 | |
|
Ячейка измерительная |
6 АМБ. 539.000-01 |
2 | |
|
Перемешиватель магнитный |
П-04-13-Ы |
2 | |
|
Кабель сетевой 250 В, 10 А, не менее 4 м, прямой |
- |
1 | |
|
Провод заземления |
5АМБ.510.004 |
1 |
ПЩ-4,0 мм2; 5 м |
|
Шаблон-калибр |
8ДЕ.151.541 |
1 | |
|
Ключ гаечный рожковый двухсторонний 10х12 ГОСТ 2839 |
- |
2 | |
|
Вставка плавкая ВП-2Б-5А |
- |
2 | |
|
Руководство по эксплуатации |
2АМБ.169.008 РЭ |
1 | |
|
Паспорт |
2АМБ.169.008 ПС |
1 | |
|
Методика поверки |
- |
1 |
Сведения о методах измерений
приведены в разделе 1.3.8 в руководства по эксплуатации 2АМБ.169.008 РЭ.
Нормативные документы
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ 12.2.091-2012 «Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования»;
ГОСТ Р 51522.1-2011 «Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Ч. 1. Общие требования и методы испытаний»;
ГОСТ 6581-75 «Материалы электроизоляционные жидкие. Методы электрических испытаний»;
ТУ 4222-018-39769403-2013 «Аппарат испытания масла «АИМ-90А». Технические условия».
