Датчики весоизмерительные тензорезисторные SBA
| Номер в ГРСИ РФ: | 56798-14 |
|---|---|
| Категория: | Датчики весоизмерительные |
| Производитель / заявитель: | Фирма "CAS Corporation Ltd.", Корея |
Датчики весоизмерительные тензорезисторные SBA (далее датчики) предназначены для измерений и преобразования воздействующей на датчик силы тяжести взвешиваемого объекта в аналоговый электрический измерительный сигнал.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 56798-14 |
| Действует | по 15.01.2029 |
| Наименование | Датчики весоизмерительные тензорезисторные |
| Модель | SBA |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | ede9cf71-b105-a49d-13ff-2e755261c37f |
| Год регистрации | 2014 |
| Общие данные | |
|---|---|
| Класс СИ | 28.01 |
| Год регистрации | 2014 |
| Страна-производитель | Корея |
| Информация о сертификате | |
| Срок действия сертификата | 06.03.2019 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 302 п. 09 от 06.03.2014 |
Производитель / Заявитель
Фирма "CAS Corporation", Республика Корея
Корея
Поверка
| Методика поверки / информация о поверке | ГОСТ Р 8.726-2010 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 161 (97%) |
| Неуспешных поверок (СИ непригодно) | 5 (3 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
56798-14: Описание типа
2019-56798-14.pdf
|
Скачать | 85 КБ | |
|
56798-14: Методика поверки
2022-mp56798-14.pdf
|
Скачать | 73.5 КБ |
Описание типа
Назначение
Датчики весоизмерительные тензорезисторные SBA (далее датчики) предназначены для измерений и преобразования воздействующей на датчик силы тяжести взвешиваемого объекта в аналоговый электрический измерительный сигнал.
Описание
Конструктивно датчики состоят из упругого элемента, наклеенных на него тензорези-сторов, соединенных в мостовую схему, и присоединительных элементов.
Конструкция датчиков обеспечивает герметичность измерительного элемента.
Вид нагрузки датчиков SBA - растяжение-сжатие. Датчики изготавливаются из никелированной стали.

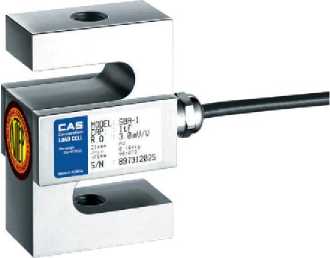

Рисунок 1 - Общий вид датчиков
Принцип действия датчиков основан на изменении электрического сопротивления тен-зорезисторов, соединенных в мостовую схему, при их деформации, возникающей в местах наклейки тензорезисторов к упругому элементу датчика, под действием прилагаемой нагрузки. Изменение электрического сопротивления вызывает разбаланс мостовой схемы и появление в диагонали моста электрического сигнала, изменяющегося пропорционально нагрузке.
Модификации и исполнения датчиков отличаются максимальной нагрузкой, габаритными размерами и массой.
Обозначение модификаций весоизмерительных датчиков SBA имеет вид: SBA-X1X2, где X1 - обозначение максимальной нагрузки в килограммах или тоннах.
X2 - L (если присутствует) - нагрузка X1 обозначена в килограммах.
Пломбирование датчиков весоизмерительных тензорезисторных SBA не преду
смотрено.
Технические характеристики
Таблица 1- Метрологические и технические характеристики датчиков
|
Модель |
SBA-50L |
SBA-100L |
SBA-200L |
SBA-500L |
SBA-1 |
SBA-2 |
SBA-3 |
SBA-5 |
|
Максимальная нагрузка (Emax), т |
0,05 |
0,1 |
0,2 |
0,5 |
1 |
2 |
3 |
5 |
|
Класс точности по ГОСТ 8.631-2013 |
C3 | |||||||
|
Максимальное число поверочных интервалов (nmax) |
3000 | |||||||
|
Минимальная нагрузка (Emin), т |
0 | |||||||
|
Значение поверочного интервала (v), кг |
Emax/nmax | |||||||
|
Минимальный поверочный интервал (vmin) |
Emax/6100 | |||||||
|
Номинальный относительный выходной сигнал, мВ/В |
3 | |||||||
|
Доля от пределов допускаемой погрешности весов (pLC) |
0,7 | |||||||
|
Предел допустимой нагрузки (Elim), % от Emax |
150 | |||||||
|
Обозначение по влажности |
CH | |||||||
|
Напряжение питания, В |
от 10 до 15 | |||||||
|
Входное сопротивление, Ом |
400±3,5 | |||||||
|
Выходное сопротивление, Ом |
350±3,5 | |||||||
|
Предельные значения температуры, °C |
от -10 до +40 | |||||||
|
Г абаритные размеры, мм |
51x20x64 |
51x27x76 |
51x33 x76 |
77x33x108 | ||||
|
Масса, кг, не более |
0,5 |
0,5 |
0,8 |
0,8 |
1,3 |
2,0 |
2,0 |
2,0 |
Таблица 2 - Пределы допускаемой погрешности
|
Нагрузка |
Пределы допускаемой погрешности (mpe) |
|
От 0 до 500v вкл. св. 500v до 2000v вкл. св. 2000v |
±0,35v ±0,70v ±1,05v |
Знак утверждения типа
наносится на маркировочную табличку, расположенную на датчике и эксплуатационную документацию типографским способом.
Комплектность
Таблица 3 - Комплектность
|
Наименование |
Количество |
|
Датчик |
1 шт. |
|
Эксплуатационная документация (паспорт)* |
1 шт. |
* Вместо бумажного носителя может поставляться в электронном виде.
Поверка
осуществляется по приложению ДА «Методика поверки» ГОСТ 8.631-2013 «Датчики весоизмерительные. Общие технические требования. Методы испытаний».
Основные средства поверки:
- средства измерений 1-го разряда по ГОСТ 8.640-2014 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений силы» с пределами допускаемых доверительных границ относительной погрешности, не превышающими 1/3 от пределов допускаемой погрешности поверяемых датчиков;
- вольтметр или компаратор напряжений класса точности 0,005.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и/или на паспорт.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 8.631-2013 Датчики весоизмерительные. Общие технические требования. Методы испытаний
ГОСТ 8.021-2015 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений массы
Техническая документация фирмы-изготовителя
