Газоанализаторы СПУТНИК-1М
| Номер в ГРСИ РФ: | 56801-14 |
|---|---|
| Категория: | Газоанализаторы |
| Производитель / заявитель: | Завод "Электроточприбор", г.Омск |
Газоанализаторы СПУТНИК-1М (далее - газоанализаторы) предназначены для измерений объемной доли метана, кислорода, углекислого газа, угарного газа в воздухе рабочей зоны.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 56801-14 |
| Действует | по 06.03.2029 |
| Наименование | Газоанализаторы |
| Модель | СПУТНИК-1М |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 983a5d2c-5a04-c148-c274-9395bf046bb2 |
| Год регистрации | 2014 |
| Общие данные | |
|---|---|
| Год регистрации | 2014 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | 28.03.2019 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 378 п. 01 от 28.03.2014 |
Производитель / Заявитель
Акционерное общество «Производственное объединение «Электроточприбор» (АО «ПО «ЭТП»), г. Омск
Россия
Поверка
| Методика поверки / информация о поверке | 2ПБ.999.054 МП |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
60157
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 59675 (99%) |
| Неуспешных поверок (СИ непригодно) | 482 (1 %) |
| Актуальность информации | 30.12.2025 |
Поверители
Скачать
|
56801-14: Описание типа
2024-56801-14-1.pdf
|
Скачать | 376.8 КБ | |
|
56801-14: Методика поверки
2024-mp56801-14.pdf
|
Скачать | 4.1 MБ |
Описание типа
Назначение
Газоанализаторы СПУТНИК-1М (далее - газоанализаторы) предназначены для измерений объемной доли газовых компонентов контролируемой среды.
Описание
Принцип действия газоанализаторов основан на преобразовании значений объемной доли газовых компонентов в цифровой код при помощи:
- оптического сенсора (при измерении объемной доли горючих газов и диоксида углерода);
- электрохимического сенсора (при измерении объемной доли токсичных газов и кислорода).
Газоанализаторы могут комплектоваться максимум 4 сенсорами.
Способ отбора пробы - диффузионный или принудительный при наличии пробоотборного устройства из комплекта поставки.
Газоанализаторы конструктивно выполнены в одноблочном пластмассовом корпусе и состоят из:
- блока сенсоров (предусмотрено четыре слота для установки сенсоров);
- электронного блока преобразования и обработки информации;
- жидкокристаллического цифрового дисплея с подсветкой для отображения результатов измерений;
- кнопочной клавиатуры управления (три кнопки);
- блока питания;
- устройства сигнализации с выдачей светового и звукового сигнала.
Газоанализаторы выпускаются в следующих модификациях: СПУТНИК-1М и СПУТНИК- 1М-П, которые отличаются уровнем взрывозащиты.
Маркировка взрывозащиты:
- газоанализаторов СПУТНИК-1М - PO Ex ia I Ма X;
- газоанализаторов СПУТНИК-1M-II - 0Ex ia IIC Т4 Ga X.
Степень защиты газоанализаторов от доступа к опасным частям и от попадания внешних твердых предметов и воды IP65 ГОСТ 14254-2015.
Общий вид газоанализаторов представлен на рисунке 1.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, обеспечивающий идентификацию каждого экземпляра средств измерений, наносится типографским способом на маркировочную этикетку, приклеиваемую на заднюю панель газоанализатора.
Места нанесения заводского номера и знака утверждения типа представлены на рисунке 2.
Пломбирование газоанализаторов не предусмотрено.
Нанесение знака поверки на газоанализаторы не предусмотрено.
а) б)
а) - Модификация СПУТНИК-1М
б) - Модификация СПУТНИК-1M-II
Р и с у н о к 1 - Общий вид газоанализаторов

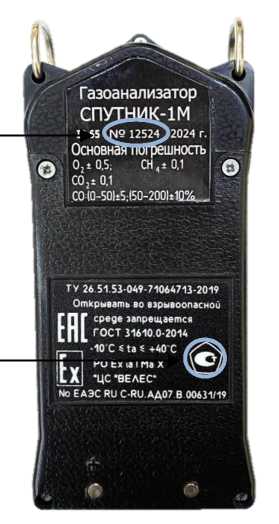

Место нанесения заводского номера и знака утверждения типа
Р и с у н о к 2 - Место нанесения заводского номера и знака утверждения типа
Программное обеспечение
Внутреннее программное обеспечение (далее по тексту - ПО) записано в микроконтроллере газоанализаторов и предназначено для:
- сбора и обработки измерительной информации от сенсоров;
- хранения результатов измерений;
- вывода данных на жидкокристаллический цифровой дисплей;
- управления работой звуковой и световой сигнализации.
Конструкция газоанализаторов исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию.
Нормирование метрологических характеристик газоанализаторов проведено с учетом того, что встроенное ПО является неотъемлемой частью газоанализаторов.
Идентификационные данные встроенного ПО газоанализаторов приведены в таблице 1.
Уровень защиты встроенного ПО «высокий» в соответствии с Р 50.2.077-2014.
Т а б л и ц а 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
SPUTNIK_1M.hex |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0 |
|
Цифровой идентификатор ПО |
0хА252 |
|
Алгоритм вычисления контрольной суммы |
CRC16 |
Технические характеристики
Таблица 2 - Метрологические характеристики (оптические сенсоры)
|
Газовый компонент (измерительный канал) |
Диапазон показаний |
Диапазон измерений |
Пределы допускаемой основной погрешности измерений |
Цена деления наименьшего разряда |
Диапазон регулирования порога срабатывания сигнализации |
|
Метан |
от 0 до 100 % об.д. |
от 0 до 2,5 % об.д. |
± 0,1 % об.д. (абс.) |
0,01 % об.д. |
от 0,5 до 2,5 % об.д. |
|
(CH4) |
от 0 до 100 % НКПР |
от 0 до 100 % НКПР |
± 5 % НКПР (абс.) |
0,1 % НКПР |
от 1 до 50 % НКПР |
|
Пропан (C3H8) |
от 0 до 100 % НКПР |
от 0 до 100 % НКПР |
± 5 % НКПР (абс.) |
0,1 % НКПР |
от 1 до 50 % НКПР |
|
Углекислый газ (СО2) |
от 0 до 1,5 % об.д. |
от 0 до 1,0 % об.д. |
± 0,1 % об.д. (абс.) |
0,01 % об.д. |
от 0,2 до 1,0 % об.д. |
Примечание - Значения НКПР указаны в соответствии с ГОСТ 31610.20-1-2020.
Таблица 3 - Метрологические характеристики (электрохимические сенсоры)
|
Газовый компонент (измерительный канал) |
Диапазон показаний |
Диапазон измерений |
Пределы допускаемой основной погрешности |
Цена деления наименьшего разряда |
Диапазон регулирования аварийного и предупредительного порогов срабатывания сигнализации |
|
Кислород |
от 0 до 30 % об.д. |
от 0 до 25 % об.д. |
± 0,5 % об.д. (абс.) |
0,1 % об.д. |
от 18,5 до 21,0 % об.д. |
|
(O2) |
от 0 до 30 % об.д. |
от 0 до 30 % об.д. |
± 0,5 % об.д. (абс.) |
0,1 % об.д. |
от 18,5 до 21,0 % об.д. |
|
Угарный газ |
от 0 до 220 |
от 0 до 50 млн-1 включ. |
± 5 млн-1 (абс.) |
1 |
от 10 до 100 |
|
(СО) |
-1 млн |
св. 50 до 200 -1 млн 1 |
± 10 % (отн.) |
-1 млн |
-1 млн |
|
Сероводород |
от 0 до 120 |
от 0 до 10 млн-1 включ. |
± 2 млн-1 (абс.) |
1 |
от 5 до 50 |
|
(H2S) |
-1 млн 1 |
св. 10 до 100 -1 млн |
± 20 % (отн.) |
-1 млн 1 |
-1 млн 1 |
|
Диоксид азота |
от 0 до 25 |
от 0 до 2 млн-1 включ. |
± 0,5 млн-1 (абс.) |
0,1 |
от 1 до 10 |
|
(NO2) |
-1 млн 1 |
св. 2 до 20 -1 млн |
± 25 % (отн.) |
-1 млн 1 |
-1 млн 1 |
|
Аммиак |
от 0 до 120 |
от 0 до 20 млн-1 включ. |
± 5 млн-1 (абс.) |
1 |
от 20 до 70 |
|
(NH3) |
-1 млн 1 |
св. 20 до 100 -1 млн |
± 25 % (отн.) |
-1 млн 1 |
-1 млн 1 |
|
Диоксид серы |
от 0 до 25 |
от 0 до 4 млн-1 включ. |
± 0,8 млн-1 (абс.) |
0,1 |
от 1 до 10 |
|
(SO2) |
-1 млн 1 |
св. 4 до 20 -1 млн 1 |
± 20 % (отн.) |
-1 млн 1 |
-1 млн 1 |
Примечания:
1 При наличии водорода в анализируемой среде допустимо ложное срабатывание сигнализации по измерительным каналам СО, H2S, SO2, NO2, NH3.
2 При наличии сероводорода в анализируемой среде допустимо ложное срабатывание сигнализации по измерительным каналам NH3, SO2.
3 При наличии диоксида азота в анализируемой среде допустимо снижение чувствительности по каналу SO2.
Таблица 4 - Общие метрологические характеристики
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной погрешности, вызванной изменением условий эксплуатации, в долях от пределов основной погрешности: - от изменения температуры окружающей среды в диапазоне рабочих температур на каждые 10 °С - от изменения относительной влажности окружающей среды до 100 % при температуре 35 °С - от изменения пространственного положения газоанализатора на угол 90° от вертикальной оси в любом направлении - от изменения скорости движения метано-воздушной смеси до 8 м/с на каждые 4 м/с - от влияния пробоотборного устройства |
1,0 1,0 0,5 0,7 0,5 |
|
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от +15 до +25 от 30 до 80 от 97,3 до 105,3 |
Таблица 5- Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Время прогрева, мин, не более |
2 |
|
Время установления показаний т90, с, не более: - измерительные каналы O2, Со, CO2, CH4 - измерительные каналы C3H8, SO2, H2S, NO2 - измерительный канал NH3 |
30 60 180 |
|
Время срабатывания сигнализации: - измерительные каналы O2, СО, CO2, CH4 - измерительные каналы C3H8 - измерительный канал SO2, H2S, NO2 |
10 20 30 |
|
Время непрерывной работы без калибровки (стабильность), мес., не менее: - оптических сенсоров - электрохимических сенсоров |
12 3 |
|
Время непрерывной работы в режиме максимальной подсветки без перезарядки блока питания, ч, не менее |
36 |
|
Номинальное напряжение питания, В |
3,7 |
|
Ток потребления, мА, не более |
90 |
|
Габаритные размеры, мм, не более: - высота - длина - ширина |
152 72 32 |
|
Масса, кг, не более |
0,38 |
Продолжение таблицы 5
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - диапазон температур окружающей среды, °С - газоанализаторов СПУТНИК-1М - газоанализаторов СПУТНИК-1M-II - относительная влажность при температуре 35 °С, %, не более - диапазон атмосферного давления, кПа |
от -10 до +40 от -30 до +50 100 от 87,8 до 119,7 |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, ч |
20000 |
|
Степень защиты от внешних воздействий по ГОСТ 14254-2015 |
IP65 |
|
Маркировка взрывозащиты: - газоанализаторов СПУТНИК-1М - газоанализаторов СПУТНИК- 1М-П |
PO Ex ia I Ма X 0Ex ia ПС Т4 Ga X |
Знак утверждения типа
наносится типографским способом на титульные листы руководства по эксплуатации, формуляра и на маркировочную этикетку, приклеиваемую на заднюю панель газоанализатора
Комплектность
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Газоанализатор |
СПУТНИК- 1М |
1 шт. |
|
Руководство по эксплуатации (на CD) |
2ПБ.999.054 РЭ |
1 экз. на 10 газоанализаторов |
|
Драйвер УСИ-1 и программа СПУТНИК-1М (на Cd) |
_ |
1 комплект на 10 газоанализаторов |
|
Формуляр |
2ПБ.999.054 ФО 2ПБ.999.058 ФО |
1 экз. |
|
Зарядное устройство ЗУ-2 и паспорт |
3ПБ.616.003 ПС |
1 комплект на 2 газоанализатора |
|
Накладка |
_ |
1 шт. на 10 газоанализаторов |
|
Чехол |
_ |
по заявке потребителя |
|
Сертификат соответствия (копия) |
_ |
по заявке потребителя |
|
Примечание - При отгрузке газоанализаторов в количестве менее 10 шт., накладка, диск CD поставляется из расчета 1 шт. в один адрес. | ||
Сведения о методах измерений
приведены в разделе 2 «Использование по назначению» документа 2ПБ.999.054 РЭ «Газоанализатор СПУТНИК-1М. Руководство по эксплуатации».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых средах и газоконденсатных средах»;
ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия»;
ГОСТ 14254-2015 «Степени защиты, обеспечиваемые оболочками (Код IP)»;
ГОСТ 24032-80 «Приборы шахтные газоаналитические. Общие технические требования. Методы испытаний»;
ТУ 26.51.53-049-71064713-2019 «Газоанализаторы СПУТНИК-1М. Технические условия».
