Установки паспортизации радиоактивных отходов СКГ-02-03, СКГ-02-04, СКГ-02-05

Назначение

Установки паспортизации радиоактивных отходов СКГ-02-03, СКГ-02-04, СКГ-02-05 (далее - установки) предназначены для измерений удельной активности радионуклидов и мощности амбиентного эквивалента дозы гамма-излучения с целью контроля радиационных параметров радиоактивных отходов (РАО) и их классификации.

Описание

Установка СКГ-02-03 представляет собой измерительный комплекс, состоящий из четырёх гамма-спектрометрических трактов со сцинтилляционными детекторами, двух гамма-дозиметрических датчиков, весов платформенных электронных, опорно-поворотного устройства для размещения контейнера НЗК-150-1,5П массой до 7,3 т, автоматизированного рабочего места (АРМ) оператора и комплекта видеонаблюдения.

Выбор типа устройств детектирования для установки СКГ-02-03 определяется исходя из параметров контролируемых РАО (уровня их активности и предполагаемого изотопного состава) по согласованию с Заказчиком. При этом выбирается оптимальное устройство детектирования с требуемыми характеристиками по эффективности регистрации и разрешающей способности. Комплект устройств детектирования выбирается одного типа. В качестве устройств детектирования типа УДС-ГЦ могут быть использованы следующие устройства (в зависимости от комплектации):

-    устройство детектирования гамма-излучения сцинтилляционное цифровое УДС-ГЦ-40Х40-485-АС (кристалл NaI(Tl) (40x40) мм);

-    устройство детектирования гамма-излучения сцинтилляционное цифровое УДС-ГЦ-63Х63-485 (кристалл NaI(Tl) (63x63) мм);

-    устройство детектирования гамма-излучения сцинтилляционное цифровое УДС-ГЦ-В380-25Х25-485-АС (кристалл LaBr3(Ce) (25x25) мм);

-    устройство детектирования гамма-излучения сцинтилляционное цифровое УДС-ГЦ-В380-38Х3 8-485-АС (кристалл LaBr3(Ce) (38x38) мм).

Установка СКГ-02-04 представляет собой измерительный комплекс, состоящий из стационарной, автономной управляемой поворотно-весовой платформы для размещения на ней

3

произвольных геометрий с массой до 500 кг (бочек с РАО объемом 50, 100, 200 дм , крафт-мешков и т.п.) и мобильного измерительного комплекса, включающего в себя один гамма-спектрометрический тракт со сцинтилляционным детектором, один гамма-дозиметрический датчик и АРМ оператора.

Выбор типа устройства детектирования для установки СКГ-02-04 определяется исходя из параметров контролируемых РАО (уровня их активности и предполагаемого изотопного состава) по согласованию с Заказчиком, а также от потребности автономной работы измерительного тракта (питание от аккумулятора). Выбирается оптимальное устройство детектирования с требуемыми характеристиками по эффективности регистрации и разрешающей способности, а также исходя из потребности работы в автономном режиме. В качестве устройств детектирования типа УДС-ГЦ или УДС-ГЦА могут быть использованы следующие устройства (в зависимости от комплектации):

-    устройство детектирования гамма-излучения сцинтилляционное цифровое УДС-ГЦ-40x40-USB (кристалл NaI(Tl) (40x40) мм);

-    устройство детектирования гамма-излучения УДС-ГЦ-бЗхбЗ-USB (кристалл NaI(Tl) (63x63) мм);

-    устройство детектирования гамма-излучения сцинтилляционное УДС-ГЦА-В380-25х25^ (кристалл LaBr3(Ce) (25x25) мм);

цифровое    автономное

цифровое    автономное

цифровое    автономное

цифровое    автономное

цифровое    автономное

-    устройство детектирования гамма-излучения сцинтилляционное УДС-ГЦА-В380-38х38-К^ (кристалл LaBr3(Ce) (38x38) мм);

-    устройство детектирования гамма-излучения сцинтилляционное УДС-ГЦА-40х40-RS-BT1 (кристалл NaI(Tl) (40x40) мм);

-    устройство детектирования гамма-излучения сцинтилляционное УДС-ГЦА-В380-25х25-RS-BT1 (кристалл LaBr3(Ce) (25x25) мм);

-    устройство детектирования гамма-излучения сцинтилляционное УДС-ГЦА-В380-38х38-RS-BT1 (кристалл LaBr3(Ce) (38x38) мм).

Установка СКГ-02-05 представляет собой измерительный комплекс, состоящий из стационарной, автономной управляемой поворотно-весовой платформы для размещения на ней произвольных геометрий с массой до 500 кг (бочек с РАО объемом 50, 100, 200 дм3, крафт-мешков и т.п.) и мобильного измерительного комплекса, включающего в себя один гамма-спектрометрический тракт с полупроводниковым германиевым детектором, один гамма-дозиметрический датчик и АРМ оператора.

Для установки СКГ-02-05 выбор типа портативного полупроводникового детектора (ППД) на основе кристалла из особо чистого германия (ОЧГ) определяется исходя из параметров контролируемых РАО (уровня их активности и предполагаемого изотопного состава) по согласованию с Заказчиком. Выбирается оптимальный ППД ОЧГ с требуемыми характеристиками по эффективности регистрации (от 10 до 100 %), разрешающей способности и диапазону регистрируемой энергии, а также исходя из эксплуатационных характеристик по способу охлаждения детектора (азотоохлаждаемые или электроохлаждаемые). Типы и модели применяемых детекторов, обеспечивающих требуемые характеристики, приведены в таблице 1.

Таблица 1

* Примечание- Настройка конфигурации (характеризация установки) для измерения объекта в произвольной геометрии (крафт-мешков, бочки объемом 50, 100, 200 дм3 и т.п.), производится Заказчиком самостоятельно, используя программное обеспечение «EffMaker» из комплекта установки или производителем оборудования, в соответствии с техническим заданием Заказчика, при согласовании на этапе заключения контракта (договора) на поставку.

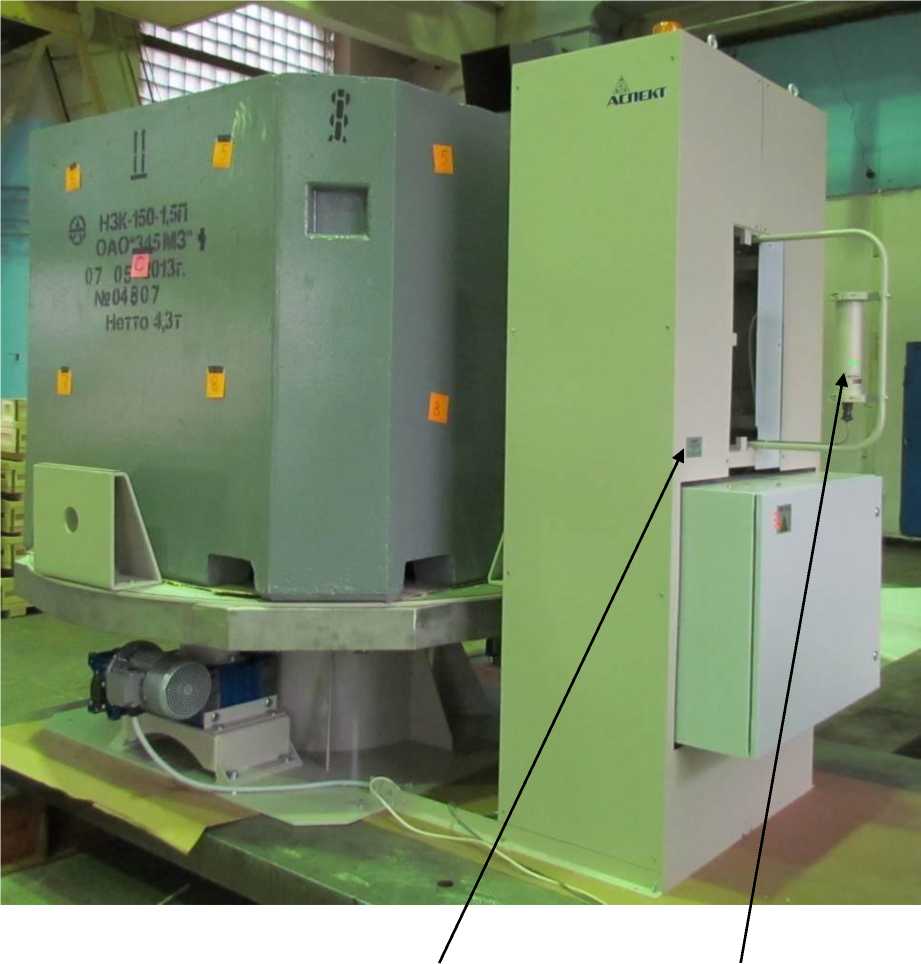

Внешний вид установок с указанием мест пломбировки и места размещения знака утверждения типа приведен на рисунках 1 и 2. Внешний вид устройств детектирования приведен на рисунке 3.

Программное обеспечение

Идентификационные данные программного обеспечения (ПО) установок приведены таблице 3.

Таблица 3

Метрологически значимая часть программного обеспечения установок и измеряемые данные защищены от преднамеренных и непреднамеренных изменений с помощью специальных средств.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Технические характеристики

Основные метрологические и технические характеристики установок приведены в таблице 4.

Таблица 4

Диапазоны измерений удельной активности установки СКГ-02-03 в геометрии контейнер «НЗК-150-1,5П» с равномерным распределением активности на расстоянии 31,6 см за время измерения 40 минут, Бк/кг: цезий - 137 (1Cs)

УДС-ГЦ-40Х40-485-АС

от 450 до 5-10° от 200 до 9^105 от 630 до 9^106 от 360 до 3 • 105

от 160 до 1-106 от 80 до 2-105 от 230 до 2-106 от 130 до 7,5^ 105

УДС-ГЦ-63Х63-485

УДС-ГЦ-В380-25Х25-485-АС

УДС-ГЦ-В380-38Х38-485-АС

кобальт - 60 (60Co)

УДС-ГЦ-40Х40-485-АС

УДС-ГЦ-63Х63-485

УДС-ГЦ-В380-25Х25-485-АС

УДС-ГЦ-В380-38Х38-485-АС

Диапазоны измерений удельной активности установок СКГ-02-04,

СКГ-02-05 в геометрии бочка 200 дм3 с равномерным распределением активности на расстоянии 20 см за время измерения 30 минут, Бк/кг: цезий - 137 (13 Cs)

6

от 40 до 1,5^10' от 16 до 3 • 105 от 50 до 3 • 106 от 30 до 9-105 от 60 до 7-105

УДС-ГЦ-40x40-USB, УДС-ГЦА-40x40-RS-BT 1

УДС-ГЦ-63x63-USB УДС-ГЦА-В380-25х25^, УДС-ГЦА-В380-25x25-RS-BT1 УДС-ГЦА-В380-38x38-RS, УДС-ГЦА-В380-38x38-RS-BT1

ППД ОЧГ

кобальт - 60 (60Co)

5

от 30 до 5,5-10' от 15 до 1 • 105 от 45 до 1 • 106 от 25 до 3 • 105 от 50 до 2,5-10

УДС-ГЦ-40x40-USB, УДС-ГЦА-40x40-RS-BT 1

УДС-ГЦ-63x63-USB УДС-ГЦА-В380-25x25-RS, УДС-ГЦА-В380-25x25-RS-BT1 УДС-ГЦА-В380-38x38-RS, УДС-ГЦА-В380-38x38-RS-BT1

5

ППД ОЧГ

цезий

Знак утверждения типа

наносится графически или специальным штемпелем на титульные листы эксплуатационной документации, методом сеткографии или путем наклеивания шильдика на боковой стенке установки.

Комплектность

В комплект поставки установки СКГ-02-03 входят изделия и документация в соответствии с таблицей 5.

Таблица 5 — Комплект поставки установки СКГ-02-03 (базовый вариант исполнения для измерения НЗК объемом 1,5 м3)_

Примечания:

1)    Допускается применение мотора-редуктора другого типа с аналогичными техническими характеристиками.

2)    Выбор типа устройств детектирования определяется исходя из параметров контролируемых РАО (уровня их активности и предполагаемого изотопного состава). Выбирается оптимальное устройство детектирования с требуемыми характеристиками по эффективности регистрации и разрешающей способности. Комплект устройств детектирования выбирается одного типа.

3)    По согласованию с Заказчиком могут поставляться дополнительные весы для взвешивания пустого контейнера НЗК.

4)    Управляющий компьютер должен быть промышленного исполнения, удаленный от измерительной стойки и размещенный на рабочем месте оператора (возможно до расстояния 1000 м).

5)    Установка СКГ-02-03, исходя из требований Заказчика, может комплектоваться обязательным и дополнительным программным обеспечением.

Весь комплекс ПО поставляется в установленном на рабочий компьютер виде, с настройками под конкретную (поставляемую) конфигурацию установки и в виде инсталляционных пакетов программ на CD или DVD диске.

В комплект поставки установки СКГ-02-04 входят изделия и документация в соответствии с таблицей 6.

Таблица 6 — Комплект поставки установки СКГ-02-04

(Вариант исполнения для измерения объектов произвольной формы, детектором на базе сцинтилляционного кристалла, с проведением характеризации установки в соответствии с техническим заданием Заказчика)

Примечания:

1) Стационарное основание с поворотной платформой и весами конструктивно является автономным изделием. По требованию Заказчика, оно может быть исключено из комплекта поставки.

2)    Выбор типа устройства детектирования определяется исходя из параметров контролируемых РАО (уровня их активности и предполагаемого изотопного состава), а также от потребности автономной работы измерительного тракта (питание от аккумулятора). Выбирается оптимальное устройство детектирования с требуемыми характеристиками по эффективности регистрации и разрешающей способности, а также исходя из потребности работы в автономном режиме. Выбор производится по согласованию с Заказчиком.

3)    Лазерный дальномер поставляется только по требованию Заказчика и только после согласования его типа с производителем. Тип и модель поставляемого лазерного дальномера определяются контрактом (договором) на поставку.

4)    Установка СКГ-02-04, исходя из требований Заказчика, может комплектоваться одним из двух предлагаемых программных комплексов с обязательным и дополнительным программным обеспечением:

-    программный комплекс «Диоген II» (Diogen II) поставляется в случае, когда установка СКГ-02-04 укомплектована стационарным основанием с поворотной платформой и весами.

-    программный комплекс «ЛСРМ СПОРО» поставляется в случае, когда в комплект поставки установки СКГ-02-04 не входит стационарное основание с поворотной платформой и весами.

Весь комплекс ПО поставляется в установленном на рабочий компьютер виде, с настройками под конкретную (поставляемую) конфигурацию установки и в виде инсталляционных пакетов программ на CD или DVD диске.

В комплект поставки установки СКГ-02-05 входят изделия и документация в соответствии с таблицей 7.

Таблица 7 — Комплект поставки установки СКГ-02-05

(Вариант исполнения для измерения объектов произвольной формы, детектором на базе полупроводникового кристалла, с проведением характеризации установки в соответствии с техническим заданием Заказчика)

Примечания:

1)    Стационарное основание с поворотной платформой и весами конструктивно является автономным изделием. По требованию Заказчика, оно может быть исключено из комплекта поставки.

2)    Для установки СКГ-02-05 выбор типа портативного полупроводникового детектора (ППД), на основе кристалла из ОЧГ, определяется исходя из параметров контролируемых РАО (уровня их активности и предполагаемого изотопного состава) по согласованию с Заказчиком. Лазерный дальномер поставляется только по требованию Заказчика и только после согласования его типа с производителем. Тип и модель поставляемого лазерного дальномера определяются контрактом (договором) на поставку.

3)    Установка СКГ-02-05, исходя из требований Заказчика, может комплектоваться одним из двух предлагаемых программных комплексов, с обязательным и дополнительным программным обеспечением:

-    программный комплекс «Диоген II» (Diogen II) поставляется в случае, когда установка СКГ-02-05 укомплектована стационарным основанием с поворотной платформой и весами.

-    программный комплекс «ЛСРМ СПОРО» поставляется в случае, когда в комплект поставки установки СКГ-02-05 не входит стационарное основание с поворотной платформой и весами.

Весь комплекс ПО поставляется в установленном на рабочий компьютер виде, с настройками под конкретную (поставляемую) конфигурацию установки и в виде инсталляционных пакетов программ на CD или DVD диске.

Поверка

осуществляется по документу ДЦКИ.412131.015МП «Установки паспортизации радиоактивных отходов СКГ-02-03, СКГ-02-04, СКГ-02-05. Методика поверки», утверждённому ФГУП «ВНИИФТРИ» 18.02.2014 г. Основные средства поверки:

-    источники радионуклидные фотонного излучения метрологического назначения закрытые ИМН-Г-1 (рег. № 44591-10) или источники фотонного излучения радионуклидные закрытые спектрометрические эталонные ОСГИ-3 (рег. № 46383-11) или ОСГИ-Р (рег. № 40714-09): активность в диапазоне от 5 до 100 кБк, энергетический диапазон от 50 кэВ до 3,0 МэВ, погрешностью аттестации (в качестве рабочего эталона 2 разряда) по активности не более 6 % (рекомендуется использовать источники с радионуклидами 22Na, 57Co, 60Co, 65Zn, 133Ba, 137Cs, 152Eu, 228Th и 241Am). Источники должны быть аттестованы (поверены);

-    рабочий эталон удельной активности типа ИМН-Г-3Н в геометрии измерения - бочка 200 дм3 (типа БСП-200, БЗП-200), наполненная хлористым калием (KCl) - для установок СКГ-02-04, СКГ-02-05. Рабочий эталон удельной активности типа ИМН-Г-3Н в геометрии измерения - невозвратный защитный контейнер типа «НЗК-150-1,5П», наполненный хлористым калием (KCl) - для СКГ-02-03;

-    установка поверочная дозиметрическая гамма-излучения УПГД-2-М-Д (рег. № 324252006): диапазон воспроизведения МАЭД от 5-10-7 до 5-102 Зв/ч, диапазон воспроизведения МАД от 1,3*10 А/кг, доверительные границы относительной погрешности: МАЭД и МАД ± 5% и ± 3 % соответственно.

Сведения о методах измерений

Установка паспортизации радиоактивных отходов СКГ-02-03. Руководство по эксплуатации ДЦКИ.412131.015-03 РЭ.

Установка паспортизации радиоактивных отходов СКГ-02-04. Руководство по эксплуатации ДЦКИ.412131.015-04 РЭ.

Установка паспортизации радиоактивных отходов СКГ-02-05. Руководство по эксплуатации ДЦКИ.412131.015-05 РЭ.

Нормативные и технические документы, устанавливающие требования к установкам паспортизации радиоактивных отходов СКГ-02-03, СКГ-02-04, СКГ-02-05

1    ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

2    ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия.

3    ГОСТ 26874-86 Спектрометры энергий ионизирующих излучений. Методы измерения основных параметров.

4    ГОСТ 8.033-96 ГСИ. Государственная поверочная схема для средств измерений активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников.

5    НРБ-99/2009) СаНПиН 2.6.1.2523-09 Нормы радиационной безопасности

6    Установки паспортизации радиоактивных отходов СКГ-02 ДЦКИ.412131.015ТУ (ТУ 4362-014-23521658-2013)

Рекомендации к применению

Осуществлении деятельности в области использования атомной энергии. Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
