Анализаторы газовые промышленные модели «АнОкс» КС 50.260-000, «АнОд» КС 50.250-000

Назначение

Анализаторы газовые промышленные модели «АнОкс» КС 50.260-000, «АнОд» КС 50.250-000 предназначены для измерений объемной доли кислорода (модели «АнОкс» КС 50.260-000) или массовой концентрации меркаптанов по этилмеркаптану (модели «АнОд» КС 50.250-000) в газовых средах, в том числе природном газе, и передачи данных внешним устройствам.

Описание

Анализаторы газовые промышленные модели «АнОкс» КС 50.260-000, «АнОд» КС 50.250-000 (далее - анализаторы) являются стационарными приборами непрерывного («АнОкс» КС 50.260-000) или циклического («АнОд» КС 50.250-000) действия.

Принцип действия - электрохимический.

Способ отбора пробы - принудительный, за счет избыточного давления в точке отбора пробы.

Анализаторы газовые промышленные модели «АнОкс» выпускаются в двух исполнениях: «АнОкс» КС 50.260-000, «АнОкс» трансмиттер КС 50.260-000-01. Анализаторы газовые промышленные модели «АнОд» выпускаются в двух исполнениях: «АнОд» КС 50.250-000, «АнОд» трансмиттер КС 50.250-000-01. Исполнения отличаются внешним видом, массой и габаритными размерами, энергопотреблением и возможностью ведения архива.

Анализаторы выполнены одноблочными в металлическом корпусе. На нижней стороне корпуса анализатора расположены штуцеры для подключения газовых линий, на боковой стороне - кабельные вводы.

Анализаторы исполнений «АнОкс» КС 50.260-000 и АнОд» КС 50.250-000 выпускаются в корпусах 2-исполнений, отличающихся только габаритными размерами и массой.

Внутри корпуса «АнОкс» КС 50.260-000 расположены:

- блок питания;

- блок управления;

- плата управления термостатом;

- плата электрохимического датчика (ЭХД);

- электромагнитные клапаны;

- датчик расхода.

Анализатор модели «АнОд» выполнен одноканальным, модели «АнОкс» -одно- или двухканальным (переключение газовых линий на входе в измерительную ячейку).

Внутри корпуса «АнОд» КС 50.250-000 расположены:

- фильтр механических примесей 2 мкм;

- фильтр-поглотитель серосодержащих соединений;

- регулятор давления анализируемого газа

- электроуправляемые клапаны и насос;

- датчики давления, расхода и влажности;

- электрохимический датчик (ЭХД) меркаптанов;

- термостат с источником микропотока этилмеркаптана для корректировки показаний анализатора в процессе эксплуатации;

- система для поддержания требуемого уровня влажности и кислорода в ЭХД.

Для расширения температурного диапазона анализаторы модели «АнОд» КС 50.250-000 могут комплектоваться огнепреградителем обогреваемым КС 50.912-300.

Внутри корпуса «АнОкс» трансмиттер КС 50.260-000-01 расположены:

- платы управления и питания;

- измерительная плата и плата ЭХД;

- интерфейсная плата;

- датчик кислорода.

Внутри корпуса «АнОд» трансмиттер КС 50.250-000-01 расположены:

- электроуправляемые клапаны и насос;

- электрохимический датчик (ЭХД) меркаптанов;

- платы управления и питания;

- измерительная и интерфейсные платы.

Снаружи расположены фильтры и увлажнитель.

Анализаторы имеет выходные сигналы:

- показания встроенного дисплея;

- унифицированный аналоговый токовый сигнал от 4 до 20 мА;

- цифровой выход, интерфейс RS 232/485;

- Ethernet (кроме исполнения «трансмиттер»);

- два релейных выхода (только для исполнения «трансмиттер»).

Анализаторы обеспечивают выполнение следующих функций:

- непрерывное (для модели «АнОкс» КС 50.260-000, «АнОкс» трансмиттер КС 50.260-000-01) или периодическое (для модели «АнОд» КС 50.250-000, «АнОд» трансмиттер КС 50.250-000-01) измерение содержания определяемого компонента;

- формирование выходного цифрового и аналогового сигнала;

- самодиагностику аппаратной и программной части анализаторов и сигнализации об отказах.

Общий вид анализаторов и схема пломбирования от несанкционированного доступа приведены на рисунках 1 - 4. Пломбирование анализаторов осуществляется с применением пломбы-наклейки.

Серийный номер наносится ударным способом в виде цифрового обозначения на табличку, расположенную на боковой панели корпуса анализатора. Знак поверки на анализатор не наносится. Общий вид таблички и место нанесения знака утверждения типа приведены на рисунке 5.

Место пломбирования от несанкционированного доступа

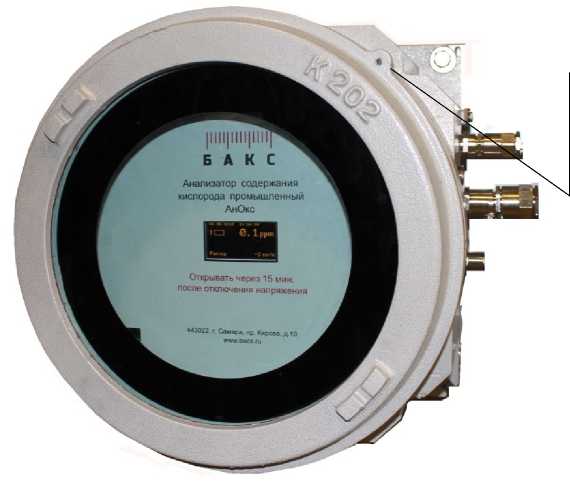

Рисунок 1 - Анализаторы газовые промышленные модели «АнОкс» КС 50.260-000, «АнОд» КС 50.250-000 (исполнение 1), общий вид

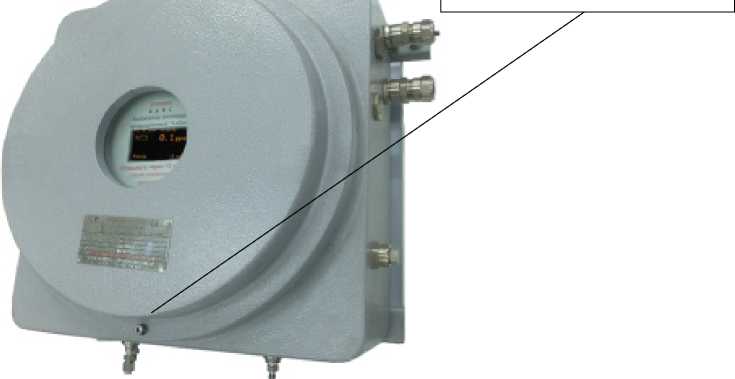

Рисунок 2 - Анализаторы газовые промышленные модели «АнОкс» КС 50.260-000, «АнОд» КС 50.250-000 (исполнение 2), общий вид

Место пломбирования от несанкционированного доступа

Сне иг/мЗ

Анализатор степени

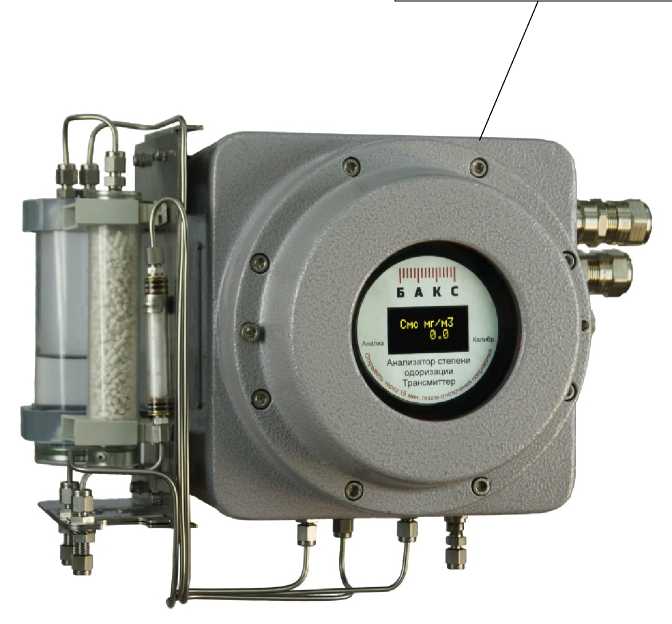

Рисунок 3 - Анализаторы газовые промышленные модели «АнОд» трансмиттер КС 50.250-000-01, общий вид

Место пломбирования от несанкционированного доступа

Рисунок 4 - Анализаторы газовые промышленные модели «АнОкс» трансмиттер КС 50.260-000-01, общий вид

|||||||||||||||| БАКС

Анализатор газовый промышленный “АнОкс” КС 50.260-000

220 В 50 Гц 90 Вт

1ExdbllCT6Gb Ртах = 0,13 МПа

° ЕНЕ |рб5

-20°С < Та < +50°С °

ПМТ Инж. № ЕАЭС RU C-RU.A>K58 В.03724/23

Серийный №            Дата 20 г.

Сделано в России

ООО НТФ “БАКС" 443022, РФ, г. Самара, пр. Кирова,10, www.bacs.ru

||||||||||||||||

БАКС

24 В 15 Вт

1ExdbllCT6Gb Ртах = 1,2 МПа

IP 65          +5°С < Та < +50°С

Анализатор газовый промышленный “АнОд” Трансмиттер КС 50.250-000-01

ПМТ Инж. № ЕАЭС RU C-RU.A>K58.В.03724/23 Серийный Ns           Дата 20 г.

Сделано в России

)ОО НТФ "БАКС" 443022, РФ, г. Самара, пр. Кирова,10, www.bacs.ru

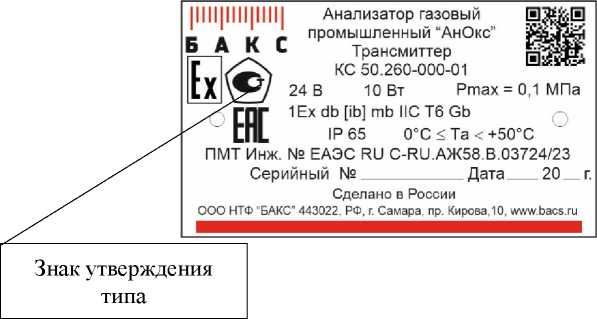

Рисунок 5 - Таблички, расположенные на корпусе анализаторов

Программное обеспечение

Анализаторы газовые промышленные модели «АнОкс», «АнОкс» трансмиттер, «АнОд», «АнОд» трансмиттер имеют следующие виды программного обеспечения (ПО):

- встроенное;

- автономное (кроме исполнения «трансмиттер»).

Встроенное ПО разработано изготовителем специально для решения задач измерения содержания определяемых компонентов и обеспечивает следующие основные функции:

- обработку измерительной информации от ЭХД,

- формирование выходных сигналов (цифрового, аналогового),

- диагностику аппаратной части анализатора и целостности фиксированной части встроенного ПО.

- фиксация вмешательств в работу прибора (изменение режима работы, синхронизация времени, задание новых значений уставок и поверочных параметров) в архиве событий (только для моделей «АнОкс» и «АнОд»).

Встроенное ПО анализатора реализует следующие алгоритмы:

1) Работа в «ручном» режиме (команды оператора выполняются после получения соответствующих прав доступа):

- управление работой анализатора;

- идентификация встроенного ПО и его расчетного модуля;

- задание паспорта поверочной смеси (паспорта источника микропотока);

- задание уставок контролируемых параметров;

- настройка параметров токового выхода от 4 до 20 мА;

- настройка параметров коммуникационных портов;

- управление правами пользователей;

2) Работа в автоматическом режиме. Проводится поочередный анализ газа, подаваемого с разных входов, и градуировка по заданному графику. Проводится проверка приемлемости градуировки. Данные анализов и калибровок хранятся в архиве размером 30 суток. Вычисляется среднесуточное значение концентрации. Предусмотрена выдача сообщений об авариях.

Анализаторы в исполнении «трансмиттер» не имеют архива анализа и калибровок, не вычисляют среднесуточных значений. Автоматическая калибровка с проверкой приемлемости возможна только для модели «АнОд» трансмиттер КС 50.250-000-01.

Автономное ПО - программа «X-метр» предназначена для настройки и контроля работы анализатора. С её помощью доступны следующие действия без ограничений:

- мониторинг работы анализатора;

- идентификация встроенного ПО и его расчетного модуля;

- просмотр результатов последних анализов;

просмотр результатов архивных анализов;

просмотр событий журнала вмешательств;

просмотр событий журнала аварий.

Дополнительные действия после получения соответствующих прав доступа:

- управление работой анализатора;

- задание паспорта поверочной смеси (паспорта источника микропотока);

- задание уставок контролируемых параметров;

- настройка параметров токового выхода 4-20мА;

- настройка параметров коммуникационных портов;

- управление правами пользователей;

- синхронизация времени по времени компьютера;

- проведение обновления встроенного программного обеспечения анализатора.

Влияние ПО анализаторов учтено при нормировании метрологических характеристик.

Анализаторы имеют защиту ПО от преднамеренных или непреднамеренных изменений. Уровень защиты - «средний» по Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Примечания:

1) * - CRC-16 на полиноме Х16+Х15+Х2+1 с начальным значением OFFFFH;

2) Номер версии программного обеспечения должен быть не ниже указанного в таблице. Значение контрольной суммы указано для файла прошивки, указанного в таблице.

Технические характеристики

Таблица 2 - Основные метрологические характеристики анализаторов модели «АнОд»

Таблица 3 - Основные метрологические характеристики анализаторов модели «АнОкс»

Таблица 4 - Метрологические характеристики анализаторов

Таблица 5 - Основные технические характеристики анализаторов

Продолжение таблицы 5

Таблица 6 - Показатели надежности

Знак утверждения типа

наносится типографским способом на титульные листы руководства по эксплуатации и паспорта, печатным способом на табличку на боковую сторону анализатора.

Комплектность

Таблица 7 - Комплектность газоанализаторов

Сведения о методах измерений

приведены в разделе 2 «Использование по назначению» документов КС 50.260-000 РЭ, КС 50.260-000-01 РЭ, КС 50.250-000 РЭ, КС 50.250-000-01 РЭ.

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 31.12.2020 № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»

ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия»

ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»

ГОСТ 35032-2023 «Газ природный. Определение кислорода электрохимическим методом»

ТУ 4215-022-21189467-2012 «Анализатор газовый промышленный модели

КС 50.250-000 «АнОд» и КС 50.260-000 «АнОкс». Технические условия»
