Дозаторы жидкости Fusion 4

Назначение

Дозаторы жидкости Fusion 4 предназначены для дискретных или непрерывных измерений объема жидкости.

Описание

Принцип действия дозаторов жидкости основан на дискретных или непрерывных измерениях объема жидкости, проходящего через счетчик жидкости исполнительного блока дозатора жидкости Fusion 4, сопоставление этого количества с дозировкой, заданной в контроллере управляющего блока, и управление регулирующим клапаном для приведения дозировки в соответствие с требуемой. Требуемая дозировка выражается в количестве вводимой жидкости к количеству базового продукта.

Конструктивно дозаторы жидкости Fusion 4 состоят из двух функциональных блоков: управляющего и исполнительного.

Контроллеры управляющего блока представляют собой набор печатных плат (каждая из которых отвечает за определенные функции дозирования), соединенных между собой плоской коммуникационной шиной.

Исполнительный бок может быть двух типов: инжектор MonoBlock III и блендер MicroBlender. Инжектор MonoBlock III представляет собой манифольд из нержавеющей стали в состав которого входят: фильтр, электромагнитный клапан, объемный счетчик жидкости, обратный клапан, трехходовой кран, быстроразъемное соединение для калибровки. Блендер MicroBlender представляет собой трубный участнок со следующими компонентами: шаровые краны на входе/выходе, фильтр, регулирующий клапан, объемный счетчик жидкости, преобразователь температуры (по заказу), ответвление с глухим фланцем для подключения установки поверочной на базе расходомера-счетчика или мерника (по заказу).

Общий вид дозаторов жидкости Fusion 4 приведен на рисунке 1.

MiniPak

MultiPak

MicroBlender

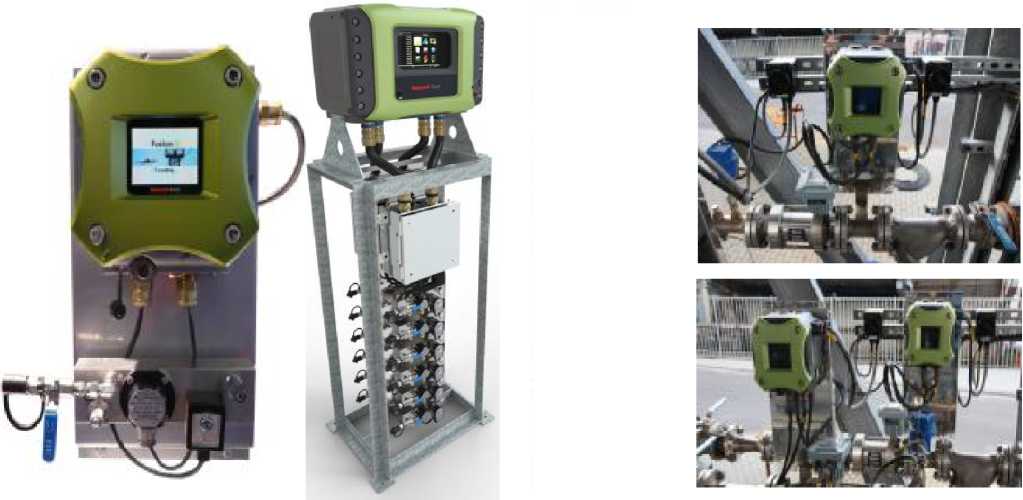

Рисунок 1 - Общий вид дозаторов жидкости Fusion 4

Mini-Pak 6

Дозаторы жидкости Fusion 4 имеют следующие модификации:

Программное обеспечение

дозаторов жидкости Fusion 4 является встроенным.

После включения питания встроенное программное обеспечение проводит ряд само-диагностических проверок, во время работы осуществляет сбор и обработку поступающих данных, а также циклическую проверку целостности конфигурационных данных.

Программное обеспечение дозаторов жидкости Fusion 4 предназначено для обработки сигналов, выполнения математической обработки результатов измерений, обеспечения взаимодействия с периферийными устройствами, хранения в энергонезависимой памяти результатов измерений и их вывода на устройства индикации.

Идентификационные данные программного обеспечения дозаторов жидкости

Fusion 4 приведены в таблице 1.

Т а б л и ц а 1

Защита программного обеспечения дозаторов жидкости Fusion 4 от преднамеренных и непреднамеренных изменений соответствует уровню «С».

Метрологически значимая часть программного обеспечения расходомеров дозаторов жидкости Fusion 4 и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.

Программное обеспечение не влияет на метрологические характеристики дозаторов жидкости Fusion 4.

Метрологические и технические характеристики Диапазон объемного расхода жидкости, м3/ч - модификации MiniPak, MultiPak, Mini-Pak 6 - модификации MicroBlender Ду 25 мм - модификации MicroBlender Ду 40 мм - модификации MicroBlender Ду 50 мм - модификации MicroBlender Ду 80 мм Пределы допускаемой относительной погрешности дозаторов, %, равны Температура измеряемой жидкости, оС Давление измеряемой жидкости, МПа, не более Выходной сигнал вторичного преобразователя:

- импульсный, кГц

- по протоколу

- аналоговый (кроме Mini-Pak 6), мА Напряжение питания, В

Габаритные размеры, мм, не более

- MiniPak

- MultiPak

- Mini-Pak 6

- MicroBlender Ду 25

- MicroBlender Ду 40

- MicroBlender Ду 50

- MicroBlender Ду 80

от 0,01 до 0,66

от 0,9 до 9,0

от 1,38 до 13,8

от 3,42 до 34,2

от 4,56 до 45,6

± 0,4 от минус 40 до плюс 65 1,6

1

Modbus RTU от 4 до 20 от 88 до 264

565x560x197 640x1755x475 565x1200x297 1505x854x257 1585x854x257 1765x936x297 3004x1808x509

Масса, кг, не более

16

210

75

61

97

153

264

от минус 20 до плюс 65

от 5 до 95

от 84 до 107

100000

10

- MiniPak

- MultiPak

- Mini-Pak 6

- MicroBlender Ду 25

- MicroBlender Ду 40

- MicroBlender Ду 50

- MicroBlender Ду 80

Условия эксплуатации:

- температура окружающего воздуха, °С

- относительная влажность окружающего воздуха, %

- атмосферное давление, кПа

Средняя наработка на отказ, ч, не менее

Средний срок службы, лет, не менее

Знак утверждения типа

наносится типографским способом на наклейку, которая крепится к контроллеру дозатора жидкости на боковую стенку и в верхней части по центру титульного листа руководства по эксплуатации типографским способом.

Комплектность

Дозатор жидкости Fusion 4 - 1 шт.;

Руководство по эксплуатации - 1 экз.;

Методика поверки - 1 экз.;

Поверка

осуществляется по документу МП 0123-1-2014 «Инструкция. ГСИ. Дозаторы жидкости

Fusion 4. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИР» 27.01.2014 г.

Средства поверки:

- мерники металлические эталонные 2-го разряда, номинальная вместимость 1, 1000, 2000 дм3;

- установка поверочная на базе расходомера-счетчика, диапазон расхода от 0,5 до 50 м3/ч, пределы допускаемой относительной погрешности ± 0,11 %.

Сведения о методах измерений

Методика (метод) измерений содержится в руководстве по эксплуатации дозаторов жидкости Fusion 4.

Нормативные документы

1 ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости»;

2 Техническая документация «Honeywell Control Systems UK Ltd.» (Великобритания).

Рекомендации к применению

- вне сферы государственного регулирования обеспечения единства измерений.
