Весы вагонные неавтоматического действия ЭВВ
| Номер в ГРСИ РФ: | 57118-14 |
|---|---|
| Категория: | Весы |
| Производитель / заявитель: | ООО "РИТЕНВЕС", г.Омск |
Весы вагонные ЭВВ (далее - весы) предназначены для статического взвешивания железнодорожного транспорта.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 57118-14 |
| Действует | по 25.02.2029 |
| Наименование | Весы вагонные неавтоматического действия |
| Модель | ЭВВ |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | f6c2c888-89cf-ab9d-3a83-934e9c693f25 |
| Год регистрации | 2014 |
| Общие данные | |
|---|---|
| Год регистрации | 2014 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | 16.04.2019 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 475 п. 06 от 16.04.2014 |
Производитель / Заявитель
Общество с ограниченной ответственностью Производственно-коммерческая фирма "Разработка и изготовление тензометрических весов" (ООО ПКФ "РИТЕНВЕС"), г. Омск
Россия
Поверка
| Методика поверки / информация о поверке | ГОСТ OIML R 76-1-2011 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 246 (98%) |
| Неуспешных поверок (СИ непригодно) | 5 (2 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
57118-14: Описание типа
2023-57118-14.pdf
|
Скачать | 321.5 КБ | |
|
57118-14: Методика поверки
2023-mp57118-14.pdf
|
Скачать | 74.8 КБ |
Описание типа
Назначение
Весы вагонные неавтоматического действия ЭВВ (далее - весы) предназначены для измерения массы железнодорожных вагонов, вагонеток и другого железнодорожного транспорта при статическом взвешивании.
Описание
Принцип действия весов основан на преобразовании деформаций упругих элементов весоизмерительных тензорезисторных датчиков (далее - датчиков), возникающих под действием силы тяжести взвешиваемого груза, в электрический сигнал, изменяющийся пропорционально массе груза. Сигналы от датчиков обрабатываются, преобразуются в цифровые при помощи индикатора и отображаются в единицах массы на цифровом табло последнего.
Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ) со встроенными датчиками М модификации М70 (регистрационный №53673-13) или ZS модификации ZSFY (регистрационный №75819-19) и индикатора Р4-АС производства ООО «ИК ТЕХНОПАРК 21», г. Омск или прибора весоизмерительного МИ модификации МИ ВДА/7Я, МИ ВДА/12ЯС (регистрационный №61378-15), расположенных в отапливаемом помещении весовой.
В состав ГПУ весов может входить от одной до четырёх весовых платформ.
Форма маркировки весов:
Весы вагонные ЭВВ-Х, где:
ЭВВ - тип весов;
X - значение максимальной нагрузки весов, т.

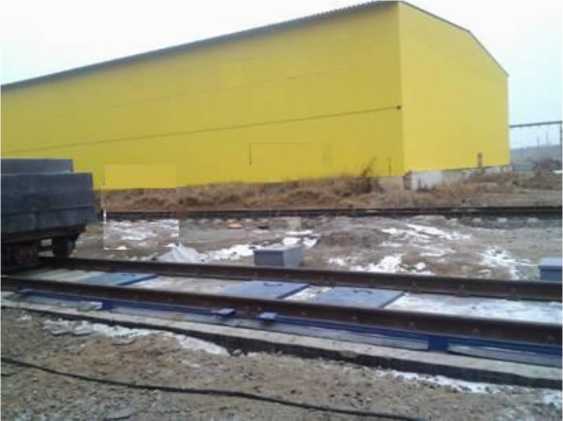

Общий вид весов ЭВВ представлен на рисунке 1.
Рисунок 1 - Общий вид весов ЭВВ

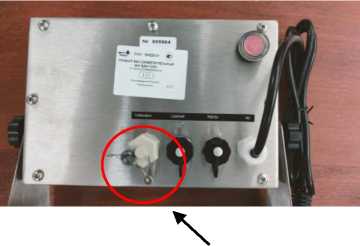

Общий вид электронного оборудования и схемы пломбирования от несанкционированного доступа представлены на рисунке 2.
Нанесение знака поверки на средство измерения не предусмотрено.

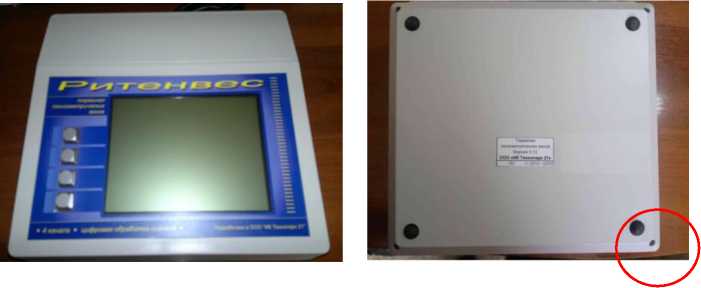

индикатор Р4-АС
Место нанесения пломбы

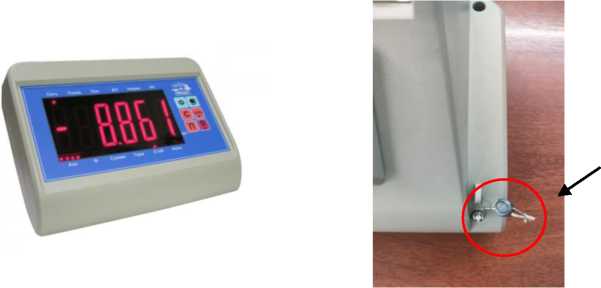

МИ ВДА/7Я
МИ ВДА/12ЯС
Рисунок 2 - Схемы пломбирования приборов
Место нанесения пломбы
Маркировочная табличка закреплена на металлоконструкции весов. Надписи, знаки и изображения на табличке выполнены фотохимическим методом. Ударным способом наносятся конкретные значения для модификации весов и заводской номер весов, обеспечивающим четкость и сохранность маркировки в течение всего срока службы весов. Заводской номер имеет цифровой формат, состоит из четырех цифр.
Общий вид маркировочной таблички приведен на рисунке 3.
Заводской номер
Весы вагонные ЭВВ-50
Рисунок
Программное обеспечение (ПО
Программное обеспече
№ 0090
Мах 50 т
Min 0,4 т е = d = 20 «г от -30 до +40 °С Класс то и:
Год выпуска 2023
МИ
является
ООО ПКФ «РИТЕНВЕС» г. Омск встроенным и метрологически значимым. Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении индикатора/прибора или по запросу через меню ПО.
ПО не может быть модифицировано или загружено без разборки блока индикатора Р4-АС. В качестве защитной меры применяется пломбирование одного из четырех крепежных винтов со стороны днища индикатора. Процедура юстировки индикатора защищена паролем, который устанавливается при поверке, хранится во встроенной памяти микросхемы центрального процессора и не может быть считан никакими средствами. Дополнительно контроль над несанкционированным выполнением калибровки осуществляется с помощью счетчика калибровок, который отображается после слова «Калибровка» в главном окне, видимом сразу после включения индикатора.
Защита от несанкционированного доступа к ПО приборов МИ ВДА/7Я, МИ ВДА/12ЯС, настройкам и данным измерений обеспечивается нанесением защитной пломбы, предотвращающей доступ к переключателю юстировки.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Р4-АС |
МИ ВДА/7Я, МИ ВДА/12ЯС | |
|
Идентификационное наименование ПО |
— |
— |
|
Номер версии (идентификационный номер) ПО |
5.17, 5.18, 5.19, 5.20, 5.21, 5.22 |
U2.01 |
|
Цифровой идентификатор ПО |
отсутствует, исполняемый код недоступен | |
Уровень защищённости встроенного ПО приборов соответствует высокому уровню по Р 50.2.077-2014
Технические характеристики
Класс точности по ГОСТ OIML R 76-1-2011..................................................III (средний)
Значения максимальной нагрузки весов (Max), минимальной нагрузки весов (Min), поверочного интервала весов (е), действительной цены деления (d), число поверочных интервалов (n), интервалы взвешивания и пределы допускаемой погрешности при первичной поверке приведены в таблице 2.
|
Таблица 2 - |
Метрологические характеристики весов | |||||
|
Модификации |
Мах, т |
Min, т |
е = d, кг |
п |
Интервалы взвешивания, т |
Пределы доп. погрешности при первичной поверке, кг |
|
ЭВВ-50 |
50 |
0,4 |
20 |
2500 |
от 0,4 до 10 вкл. св. 10 до 40 вкл. св. 40 до 50 вкл. |
±10 ±20 ±30 |
|
ЭВВ-100 |
100 |
1,0 |
50 |
2000 |
от 1 до 25 вкл. св. 25 до 100 вкл. |
±25 ±50 |
|
ЭВВ-140 |
140 |
1,0 |
50 |
2800 |
от 1 до 25 вкл. св. 25 до 100 вкл. св. 100 до 140 вкл. |
±25 ±50 ±75 |
Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при первичной поверке.
Таблица 3 - Технические характеристики весов
|
Наименование характеристики |
Значение |
|
Особый диапазон рабочих температур, °С: - для ГПУ весов с датчиками М70 с датчиками ZSFY - для электронного оборудования: Р4-АС МИ ВДА/7Я; МИ ВДА/12ЯС |
от -30 до +40 от -40 до +40 от +10 до +35 от -10 до +40 |
|
Пределы допускаемой погрешности устройства установки на нуль |
±0,25е |
|
Диапазон устройства выборки массы тары |
от 0 до 50% Max |
|
Габаритные размеры весовой платформы, м - длина - ширина |
от 3,2 до 18,0 от 2,0 до 3,0 |
|
Количество платформ, шт. |
от 1 до 4 |
|
Масса весовой платформы, т, не более |
15 |
|
Наименование характеристики |
Значение |
|
Потребляемая мощность, НА. не более |
20 |
|
Параметры электрического питания весов от сети переменного тока: - напряжение, В - частота, Гц |
от 187 до 242 от 49 до 51 |
|
Вероятность безотказной работы весов за 2000 часов, не менее |
0,92 |
|
Средний срок службы, лет, не менее |
10 |
Знак утверждения типа
наносится фотохимическим способом на маркировочную табличку, закрепленную на поверхности ГПУ весов, и типографским способом на титульный лист Руководства по эксплуатации.
Комплектность
Таблица 4 - Комплектность весов
|
Наименование |
Количество |
|
1 Весы вагонные неавтоматического действия ЭВВ в сборе |
1 комплект |
|
2 Комплект эксплуатационной документации: - паспорт 427421-03-11870276-13 ПС |
1 |
|
- руководство по эксплуатации 427421-03-11870276-13 РЭ с изм. 1 |
1 |
|
- руководство по эксплуатации на электронное оборудование |
1 |
Сведения о методах измерений
приведены в документе «Весы вагонные неавтоматического действия ЭВВ. Руководство по эксплуатации. 427421-03-11870276-13 РЭ с изм. 1», раздел 2 Использование по назначению.
Нормативные документы
ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Метрологические
и технические требования. Испытания;
Государственная поверочная схема для средств измерения массы, утвержденная приказом Росстандарта от 4 июля 2022 г. № 1622;
ТУ 4274-003-85352775-2013 Весы вагонные неавтоматического действия ЭВВ.
Технические условия.
