Датчики состояния поверхности дорожного полотна "ДСПД"
| Номер в ГРСИ РФ: | 57179-19 |
|---|---|
| Производитель / заявитель: | ООО "ОКБ Бурстройпроект", г.Москва |
Датчики состояния поверхности дорожного полотна «ДСПД» (далее - датчики «ДСПД») предназначены для дистанционных измерений температуры поверхности дорожного полотна, толщины слоя воды, снега, льда, смеси снега со льдом, жидкой грязи (слякоти) на поверхности дорожного полотна.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 57179-19 |
| Действует | по 23.12.2029 |
| Наименование | Датчики состояния поверхности дорожного полотна |
| Модель | "ДСПД" |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | ce3e2b03-1a36-00ff-0fb2-affd91924b4b |
Производитель / Заявитель
Общество с ограниченной ответственностью «ОКБ Бурстройпроект» (ООО «ОКБ Бурстройпроект»), г. Москва
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 645 (99%) |
| Неуспешных поверок (СИ непригодно) | 7 (1 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
57179-19: Описание типа
2024-57179-19-1.pdf
|
Скачать | 445 КБ | |
|
57179-19: Методика поверки
2024-mp57179-19.pdf
|
Скачать | 4.1 MБ |
Описание типа
Назначение
Датчики состояния поверхности дорожного полотна «ДСПД» (далее - датчики «ДСПД») предназначены для дистанционных измерений температуры поверхности дорожного полотна, толщины слоя воды, снега, льда, смеси снега со льдом, жидкой грязи (слякоти), высоты снежного покрова на поверхности дорожного полотна.
Описание
Конструктивно датчики «ДСПД» выполнены в виде компактного модуля, в корпусе которого размещены излучатели, приемник, блок электроники и микропроцессор. Датчики «ДСПД» закрепляются на опоре при помощи кронштейна на высоте от 0,5 до 10 метров.
Датчики «ДСПД» выпускаются в трех модификациях: «ДСПД», «ДСПД-М» и «ДСПД-Т». Модификации датчиков отличаются типом измерительных каналов и конструкцией.
Принцип действия датчиков «ДСПД» основан на зависимости интенсивности отраженного потока инфракрасного излучения от температуры, типа и толщины покрывающего дорожное полотно слоя осадков.
В процессе измерений поток инфракрасного излучения от двух лазерных диодов направляется на дорожное полотно, отражается от него и принимается приемником. По соотношению интенсивности отраженных сигналов делается вывод о состоянии дорожного полотна и типе покрывающего слоя (вода, снег, лед, снег со льдом, жидкая грязь (слякоть). На основании типа покрывающего слоя и суммарной величины отраженного сигнала рассчитывается толщина слоя воды, снега, льда, снега со льдом, жидкой грязи (слякоти), высоты снежного покрова на поверхности дорожного полотна, а также процентное содержание снега и льда в смеси снег/лед.
Температура поверхности дорожного полотна измеряется бесконтактным методом. Поток инфракрасного излучения, отраженный от поверхности дорожного полотна, принимается и преобразуется в электрический сигнал, пропорциональный температуре поверхности дорожного полотна. По результатам измерений толщины слоя воды, снега, льда, снега со льдом, жидкой грязи (слякоти) и температуры поверхности дорожного полотна микропроцессором рассчитывается необходимая концентрация противогололедного реагента. Все расчеты проводятся по алгоритмам, разработанным ООО «ОКБ «Бурстройпроект». Измеренные данные преобразуются в цифровой код и передаются на ПК или устройство сбора данных.
В датчиках «ДСПД» для защиты от неблагоприятных погодных условий реализованы функции: термостатирования, обогрева окна, оповещения о загрязненности оптики, компенсации дрожания опоры и устойчивой работы в непрерывном потоке автомобилей. При установке датчиков «ДСПД» проводится настройка по углу наклона.
Датчики «ДСПД» могут функционировать как автономно, так и в составе метеорологических станций. Измерения осуществляются непрерывно (круглосуточно), сообщения о проведенных измерениях передаются через определенные временные интервалы или по запросу.
Для обмена информацией используются последовательный интерфейс RS-485, Ethernet, радиомодем стандарта GSM. Датчики «ДСПД» имеют удаленный доступ через web-интерфейс.
Нанесение знака поверки на корпус датчиков не предусмотрено. Заводской номер в виде цифро-буквенного обозначения, состоящего из букв латинского алфавита и арабских цифр, наносится на корпус датчиков «ДСПД» в виде наклейки. Общий вид датчиков «ДСПД» представлен на рисунке 1.
Место нанесения заводского номера на корпус датчиков «ДСПД» и схема пломбирования датчиков «ДСПД» от несанкционированного доступа представлены на рисунке 2.
Таблица 1 - Измерительные каналы датчиков
|
Модификация датчиков |
Каналы измерений |
|
ДСПД |
Канал измерений температуры поверхности дорожного полотна; Канал измерений толщины слоя воды, льда, снега со льдом, жидкой грязи (слякоти) до 10 мм, снега до 20 мм. |
|
ДСПД-м |
Канал измерения температуры поверхности дорожного полотна Канал измерения толщины слоя воды, льда, снега со льдом, жидкой грязи (слякоти) до 10 мм, высоты снежного покрова, до 10 000 мм. |
|
ДСПД-т |
Канал измерений температуры поверхности дорожного полотна |
в
3

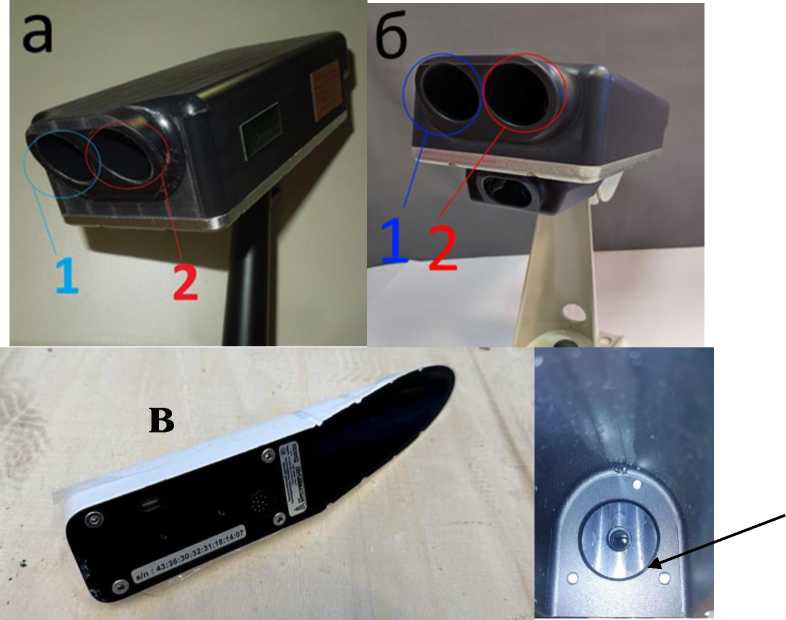

а - «ДСПД», б - «ДСПД-М», в - «ДСПД-Т», 1 - излучатель, 2 - приемник, 3 - излучатель (приемник)
Рисунок 1 - Общий вид датчиков состояния поверхности дорожного полотна
Место нанесения зав. номера, знака утверждения типа
а - «ДСПД», б - «ДСПД-М», в - «ДСПД-Т», 1 - кронштейн, 2 - пломбы (залитые винты)
Рисунок 2 - Схема пломбирования датчиков состояния поверхности дорожного полотна
Программное обеспечение
Датчики «ДСПД» имеют встроенное программное обеспечение «BURS-31». Встроенное ПО обеспечивает сбор, обработку и передачу данных на персональный компьютер, а также обеспечивает управление работой датчиков «ДСПД».
Уровень защиты программного обеспечения «средний» в соответствии с Рекомендацией Р 50.2.077-2014.
Влияние программного обеспечения учтено при нормировании метрологических характеристик датчиков «ДСПД».
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
«BURS-31 |
.hex» |
|
Номер версии (идентификационный номер) ПО |
2.01) |
1.02) |
|
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
6D19591C |
_ |
|
Контрольная сумма приведена для указанной в таблице версии ПО по алгоритму CRC32 1) Версия ПО для модификаций ДСПД и ДСПД-М; 2) Версия ПО для модификации ДСПД-Т | ||
Технические характеристики
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
Наименование модификаций |
ДСПД |
ДСПД-м |
ДСПД-т |
|
Диапазон измерений температуры поверхности дорожного полотна, °C |
от -50 до +70 | ||
|
Пределы допускаемой абсолютной погрешности измерений температуры поверхности дорожного полотна, °C |
±0,2 | ||
|
Диапазон измерений толщины слоя воды, льда, снега со льдом, жидкой грязи, мм |
от 0 до 10 |
_ | |
|
Диапазон измерений толщины слоя снега, мм |
от 0 до 20 вкл. |
_ | |
|
Пределы допускаемой абсолютной погрешности измерений толщины слоя воды, мм |
±0,2 |
_ | |
|
Пределы допускаемой абсолютной погрешности измерений толщины слоя снега, льда, снега со льдом, жидкой грязи, мм |
±0,4 |
_ | |
|
Диапазон измерений высоты снежного покрова, мм |
_ |
св. 20 до 10 000 |
_ |
|
Пределы допускаемой абсолютной погрешности измерений высоты снежного покрова в диапазоне св. 20 до 100 мм, мм |
_ |
±1 |
_ |
|
Пределы допускаемой относительной погрешности измерений высоты снежного покрова в диапазоне св. 100 до 10 000 мм, % |
_ |
±5 |
_ |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение | ||
|
Наименование модификаций |
ДСПД |
ДСПД-м |
ДСПД-т |
|
Электрическое питание от источника постоянного тока: - напряжение, В |
от 8 до 35 | ||
|
Потребляемая мощность, 1ГА, не более - без подогрева - с подогревом |
3 30 | ||
|
Габаритные размеры, мм, не более - длина - ширина - высота |
227 98 60 |
227 98 86 |
237 72 |
|
Масса, кг, не более |
1,25 |
1,35 |
0,5 |
|
Средняя наработка до отказа, ч, не менее |
10 000 | ||
|
Средний срок службы, лет |
10 | ||
|
Условия эксплуатации: - температура воздуха, °C - относительная влажность, % - атмосферное давление, гПа |
от -60 до +70 от 0 до 100 от 600 до 1100 | ||
Знак утверждения типа
на титульный лист руководства по эксплуатации типографским методом и на корпус датчика «ДСПД» в виде фирменной этикетки.
Комплектность
Таблица 5 - Комплектность датчиков «ДСПД»
|
Наименование |
Обозначение |
Количество |
|
Датчик состояния поверхности дорожного полотна «ДСПД» |
в зависимости от модификации |
1 шт. |
|
Руководство по эксплуатации |
РУТВ.405319.001 РЭ |
1 экз. |
|
Паспорт |
- |
1 экз. |
Сведения о методах измерений
приведены в руководстве по эксплуатации РУТВ.405319.001 РЭ Датчики состояния поверхности дорожного полотна «ДСПД», раздел 2 «Эксплуатация».
Нормативные документы
Технические условия ТУ 4431-002-70092073-2014 «Датчик состояния поверхности дорожного полотна «ДСПД».
