Весы рольганговые электронные РВС
| Номер в ГРСИ РФ: | 57189-14 |
|---|---|
| Категория: | Весы |
| Производитель / заявитель: | ООО "ИнтерВес", г.Новосибирск |
Весы рольганговые электронные РВС (далее - весы) предназначены для измерения массы при статическом взвешивании металлопроката и других грузов, транспортируемых по транспортному рольгангу.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 57189-14 | ||||||
| Действует | по 12.03.2029 | ||||||
| Наименование | Весы рольганговые электронные | ||||||
| Модель | РВС | ||||||
| Модификации |
РВС-1,5-М50 |
||||||
| Приказы |
№1617 от
08.08.2025
— О внесении изменений в сведения об утвержденных типах средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 0901e915-5005-0802-3878-bf86621d52ad | ||||||
| Испытания |
|
||||||
| Год регистрации | 2014 | ||||||
| Общие данные | |
|---|---|
| Год регистрации | 2014 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | 21.04.2019 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 505 п. 03 от 21.04.2014 |
Производитель / Заявитель
ООО «ИнтерВес», РОССИЯ, Россия, 630090, г. Новосибирск, ул. Кутателадзе, 4г, офис 245
Россия
Поверка
| Методика поверки / информация о поверке |
ГОСТ OIML R 76-1-2011 Государственная система обеспечения единства измерений. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 21 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
57189-14: Описание типа
2023-57189-14.pdf
Файл устарел
|
Скачать | 613.8 КБ | |
|
57189-14: Методика поверки
2022-mp57189-14.pdf
|
Скачать | 86.3 КБ | |
|
57189-14: Описание типа
2025-57189-14.pdf
|
Скачать | 256.3 КБ | |
|
57189-14: Описание типа
2023-57189-14-1.pdf
|
Скачать | 613.8 КБ |
Описание типа
Назначение
Весы рольганговые электронные РВС (далее - весы) предназначены для измерения массы при статическом взвешивании металлопроката и других грузов, транспортируемых по транспортному рольгангу.
Описание
Принцип действия весов основан на преобразовании деформаций упругих элементов тензорезисторных датчиков, возникающих под действием силы тяжести взвешиваемого груза, в электрический сигнал, изменяющийся пропорционально массе груза. Сигнал от тензодатчиков суммируется в клеммной коробке и по экранированному кабелю поступает в систему управления, где происходит его дальнейшая обработка, результат взвешивания в единицах массы отображается на дисплее весоизмерительного прибора. Данные измерений могут передаваться на большое табло, печать или АСУ для дальнейшей электронной обработки данных.
Конструктивно весы состоят из грузоприемного устройства (ГПУ) и системы управления, скомпонованной в шкафу управления (ШВС).
Весы рольганговые изготавливаются в двух вариантах:

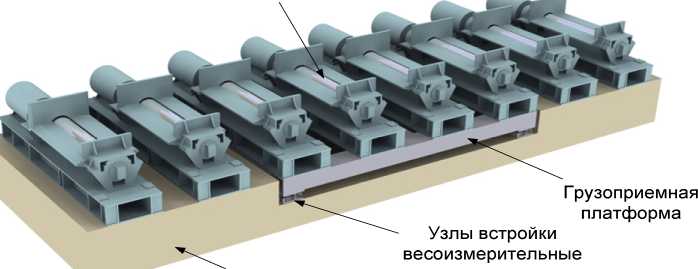

а) взвешивание осуществляется без подъема взвешиваемого груза, ГПУ является частью рольганга (рис. 1); в этом варианте весы состоят из грузоприемных платформ (от одной до четырех) с размещенными на них рольгангами; платформы устанавливаются на узлы встройки весоизмерительные с тензодатчиками.
Ролики рольганга
Фундамент
Рисунок 1 - Общий вид весов (вариант а)
б) взвешивание осуществляется при подъеме груза, поданного рольгангом в зону ГПУ весов; предусмотрено два исполнения ГПУ: ГПУ с жесткой рамой (рис. 2) или ГПУ из весоизмерительных модулей (от двух до восьми) с механизмами подъема, несвязанных жесткой рамой (рис. 3). Весы рольганговые на базе весоизмерительных модулей встраиваются в рольганги без изменения конструкции их опорных элементов.

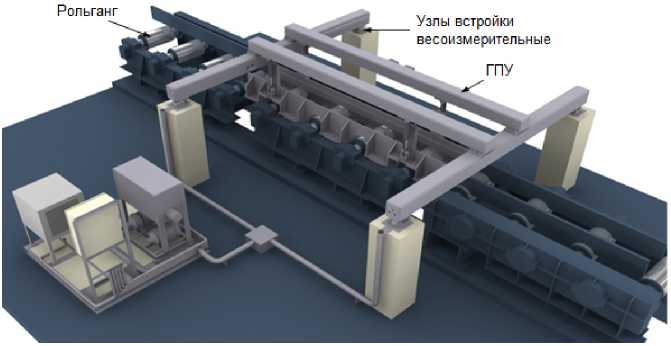

Рисунок 2 - Общий вид весов с жесткой рамой ГПУ
В состав весов в исполнении с жесткой рамой ГПУ входят следующие компоненты:
- подъемное ГПУ с жесткой рамой с механизмами подъема (пневмо, электро или гидропривод); ГПУ устанавливается на узлы встройки весоизмерительные; ГПУ обеспечивает поднятие взвешиваемых заготовок над рольгангом и измерение веса заготовок тензодатчиками.
Рисунок 3 - Общий вид весов с ГПУ из весоизмерительных модулей
В этом исполнении в состав весов входят следующие компоненты:
- весоизмерительные модули с механизмами подъема (пневмо, электро или гидропривод), которые обеспечивают поднятие взвешиваемых заготовок над рольгангом и измерение веса заготовок тензодатчиками.
Система управления смонтирована в защитном шкафу и состоит из весоизмерительного прибора WE2110 (рег. №20785-09) или WE2111 (рег. №61808-15) или Микросим модификации М0601 (рег. №55918-13), или электронного блока вторичного преобразования веса DataVes-18 производства ООО «ИнтерВес» г.Новосибирск (далее - прибор), коммутационной коробки, обеспечивающей объединение сигналов датчиков, контроллера управления гидроприводом подъема ГПУ (исполнение б), системы позиционирования, управляющей рольгангом и обеспечивающей автоматическую работу весов - позиционирование заготовки на весах (опция).
Форма маркировки весов: РВС - Max - [1]
|
позиция |
обозначение |
расшифровка |
|
Max |
0.5; 1; 1.5; 2; 3; 5; 10; 15; 20; 30; 50; 70; 100 |
Максимальная нагрузка, т |
|
[1] |
RTN |
Тип используемых датчиков: RTN: регистрационный №21175-13, пр-во ф. «Hottinger |
|
HLC |
Baldwin Messtechnik GmbH», Германия; | |
|
С16А |
HLC: регистрационный №21177-13, пр-во ф. «Hottinger | |
|
RC3 |
Baldwin Messtechnik GmbH», Германия; | |
|
SB2 |
С16А: регистрационный №60480-15, пр-во ф. «Hottinger | |
|
ZSFY |
Baldwin Messtechnik GmbH», Германия; | |
|
ZSE |
RC3: регистрационный №50843-12, пр-во ф. «Flintec GmbH», | |
|
МВ150 |
Германия; | |
|
М50 |
SB2: регистрационный №46027-10, пр-во ф. «Flintec GmbH», | |
|
М70 |
Германия; | |
|
М100 |
ZS: регистрационный №75819-19 пр-во ф. «KELI SENSING TECHNOLODY (NINGBO) CO, LTD, Китай; МВ150: регистрационный №44780-10 пр-во ф. АО «ВИК «Тензо-М», Россия; М: регистрационный №53673-13 пр-во ф. АО «ВИК «Тензо-М», Россия |

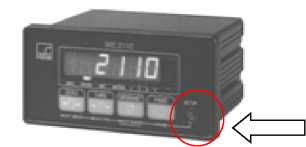

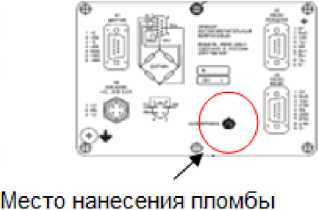

Общий вид приборов и схемы их пломбирования представлены на рисунке 4. Нанесение знака поверки на средство измерения не предусмотрено.
WE2111
DataVes-18
WE2110
Микросим М0601
Рисунок 4 - Общий вид приборов и схемы их пломбирования
задняя сторона приоора
Маркировочная табличка закреплена на боковой стенке корпуса шкафа управления весами. Надписи, знаки и изображения на табличке выполнены фотохимическим методом, обеспечивающим четкость и сохранность маркировки в течение всего срока службы весов. Заводской номер имеет числовой формат, состоит из пяти цифр.
Общий вид маркировочной таблички приведен на рисунке 5.
ООО "ИнтерВес"
Весы рольганговые PBC10 RTN
Место нанесения заводского номера
Мах 10000 кг
Min 100 кг е S кг
■и
№ 02032 год выпуска 2022 Температура -30/+50
г.Новосибирск www.interves.ru сделано в России
Рисунок 5 - Общий вид маркировочной таблички
Программное обеспечение
Приборы WE2110, WE2111, Микросим М0601, DataVes-18 имеют встроенное программное обеспечение (далее ПО), которое идентифицируется по номеру версии ПО, отображаемое на дисплее при включении прибора или по запросу через меню ПО прибора.
Защита от несанкционированного доступа к ПО, настройкам и данным измерений обеспечивается блокировкой доступа в режим юстировки прибора при помощи защитной пломбы (наклейки), а также дополнительным паролем доступа. ПО не может быть модифицировано без нарушения защитной пломбы.
Шкаф, в котором располагается прибор, закрывается на ключ, доступ к которому имеет ограниченный круг сотрудников контролирующей метрологической службы предприятия, эксплуатирующего данное оборудование.
Таблица 1 - Идентификационные данные ПО
|
Наименование встроенного ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
WE2110 |
WE2110 |
P54i |
Отсутствует, исполняемый код недоступен | |
|
WE2111 |
WE2111 |
v1.0x |
Отсутствует, исполняемый код недоступен | |
|
Микросим М0601 |
Ed 5.xx |
5 |
0x3C40 |
CRC-16 с полиномом 0хА001 |
|
DataVes-18 |
ELF |
02.07 |
Отсутствует, исполняемый код недоступен |
— |
Уровень защищённости встроенного ПО приборов соответствует высокому уровню по Р 50.2.077-2014.
Технические характеристики
Класс точности по ГОСТ OIML R 76-1-2011................................................ средний (III)
Значение максимальной нагрузки (Max), минимальной нагрузки (Мт), поверочного интервала (е), число поверочных интервалов (n), интервалы взвешивания и пределы допускаемой погрешности при первичной поверке весов приведены в табл. 2.
Таблица 2 - Метрологические характеристики
|
Мах, т |
Min, т |
e=d, кг |
n |
Для нагрузки m, т |
Пределы допускаемой погрешности при первичной поверке, кг |
|
0,5 |
0,004 |
0,2 |
2500 |
0,004 < m < 0,1 |
±0,10 |
|
0,1 < m < 0,4 |
±0,20 | ||||
|
0,4 < m < 0,5 |
±0,30 | ||||
|
1,0 |
0,01 |
0,5 |
2000 |
0,01 < m < 0,25 |
±0,25 |
|
0,25 < m < 1,0 |
±0,50 | ||||
|
1,5 |
0,01 |
0,5 |
3000 |
0,01 < m < 0,25 |
±0,25 |
|
0,25 < m < 1,0 |
±0,50 | ||||
|
1,0 < m < 1,5 |
±0,75 | ||||
|
2 |
0,02 |
1 |
2000 |
0,02 < m < 0,5 |
±0,5 |
|
0,5 < m < 2,0 |
±1,0 | ||||
|
3 |
0,02 |
1 |
3000 |
0,02 < m < 0,5 |
±0,5 |
|
0,5 < m < 2,0 |
±1,0 | ||||
|
2,0 < m < 3,0 |
±1,5 | ||||
|
5 |
0,04 |
2 |
2500 |
0,04 < m < 1,0 |
±1,0 |
|
1,0 < m < 4,0 |
±2,0 | ||||
|
4,0 < m < 5,0 |
±3,0 | ||||
|
10 |
0,1 |
5 |
2000 |
0,1 < m < 2,5 |
±2,5 |
|
2,5 < m < 10,0 |
±5,0 | ||||
|
15 |
0,1 |
5 |
3000 |
0,1 < m < 2,5 |
±2,5 |
|
2,5 < m < 10,0 |
±5,0 | ||||
|
10,0 < m < 15,0 |
±7,5 | ||||
|
20 |
0,2 |
10 |
2000 |
0,2 < m < 5,0 |
±5,0 |
|
5,0 < m < 20,0 |
±10,0 | ||||
|
30 |
0,2 |
10 |
3000 |
0,2 < m < 5,0 |
±5,0 |
|
5,0 < m < 20,0 |
±10,0 | ||||
|
20,0 < m < 30,0 |
±15,0 | ||||
|
50 |
0,4 |
20 |
2500 |
0,4 < m < 10,0 |
±10,0 |
|
10,0 < m < 40,0 |
±20,0 | ||||
|
40,0 < m < 50,0 |
±30,0 | ||||
|
70 |
1,0 |
50 |
1400 |
1,0 < m < 25,0 |
±25,0 |
|
25,0 < m < 70,0 |
±50,0 | ||||
|
100 |
1,0 |
50 |
2000 |
1,0 < m < 25,0 |
±25,0 |
|
25,0 < m < 100,0 |
±50,0 |
Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при первичной поверке.
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон рабочих температур, °С: - для модификаций весов: - PBC-Max-RC3; РВС- Max-M50; РВС- Max-M100 - РВС-Max-RTN - РВС-Max-HLC; PBC-Max-SB2; РВС-Мах-МВ150; РВС-Мах-М70 - РВС-Max- ZSFY; РВС-Max- ZSE - РВС-Мах-С16А - для электронного оборудования: - WE2110, WE2111 - Микросим М0601 - DataVes-18 |
от -10 до +40 от -30 до +50 от -30 до +40 от -40 до +40 от -50 до +50 от -10 до +40 от -35 до +40 от -30 до +40 |
|
Пределы допускаемой погрешности устройства установки на нуль |
±0,25е |
|
Диапазон устройства выборки массы тары (Т-) Пределы допускаемой погрешности весов после выборки массы тары соответствуют пределам допускаемой погрешности для массы нетто при любом значении массы тары |
от 0 до 50% Max |
|
Потребляемая мощность, В А, не более |
10 |
|
Параметры электрического питания весов от сети переменного тока: - напряжение, В - частота, Г ц |
от 187 до 242 от 49 до 51 |
|
Вероятность безотказной работы весов за 2000 часов, не менее |
0,92 |
|
Средний срок службы, лет, не менее |
10 |
Таблица 4 - Перечень весоизмерительных датчиков, применяемых в различных модификациях весов
|
Тензодатчики | ||||||||
|
Мах, т |
RTN (HBM) |
HLC (HBM) |
C16A (HBM) |
RC3 (Flintec) |
SB2 (Flintec) |
ZS (KELI) |
МВ150 (Тензо-М) |
М (Тензо-М) |
|
0,5 |
+ | |||||||
|
1 |
+ |
+ |
+ | |||||
|
1,5 |
+ |
+ |
+ | |||||
|
2 |
+ |
+ |
+ | |||||
|
3 |
+ |
+ |
+ | |||||
|
5 |
+ |
+ |
+ |
+ | ||||
|
10 |
+ |
+ |
+ |
+ |
+ | |||
|
15 |
+ |
+ |
+ |
+ | ||||
|
20 |
+ |
+ |
+ |
+ |
+ |
+ | ||
|
30 |
+ |
+ |
+ |
+ |
+ |
+ | ||
|
50 |
+ |
+ |
+ |
+ |
+ |
+ |
+ | |
|
70 |
+ |
+ |
+ |
+ |
+ |
+ |
+ | |
|
100 |
+ |
+ |
+ |
+ |
+ |
+ | ||
Таблица 5 - Габаритные размеры и масса весов
|
Г абаритные размеры, мм |
Исполнение а |
Исполнение б |
Масса, не более, т |
|
Грузоприемная платформа, мм |
длина: 600 - 6000 ширина: 250 - 5300 высота: 200 - 2000 |
— |
18 |
|
ГПУ с жесткой рамой, мм |
— |
длина: 1200 - 12000 ширина: 250 - 7500 высота: 600 - 3500 |
12 |
|
В есоизмерительный модуль с механизмом гидроподъема, мм |
— |
длина: 600 - 6000 ширина: 200 - 1500 высота: 600 - 3000 |
4,5 |
Знак утверждения типа
наносится фотохимическим способом на маркировочную табличку, закрепленную на боковой стенке корпуса шкафа управления весами, и на титульный лист Руководства по эксплуатации типографским способом.
Комплектность
Таблица 6 - Комплектность весов
|
Наименование |
Количество |
|
1 Весы рольганговые электронные РВС в сборе |
1 комплект |
|
2 Эксплуатационная документация: | |
|
- Руководство по эксплуатации весов ИВПС.404432.244 РЭ с изм. 1 |
1 экз. |
|
- Паспорт весов ИВПС.404432.244 ПС |
1 экз. |
|
- Руководство по эксплуатации на прибор (в зависимости от комплектации) |
1 экз. |
Сведения о методах измерений
приведены в документе «Весы рольганговые электронные РВС. Руководство по эксплуатации» ИВПС.404432.244 РЭ с изм. 1», п.3.2 «Устройство и работа составных частей весов».
Нормативные документы
ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Метрологические и технические требования. Испытания;
Государственная поверочная схема для средств измерения массы, утвержденная приказом Росстандарта от 4 июля 2022 г. №1622;
ИВПС.404432.244.001ТУ с изм. 1 Весы рольганговые электронные РВС. Технические условия.
Другие Весы
