Трансформаторы тока ТОП-0,66
| Номер в ГРСИ РФ: | 57218-14 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | АО "Армавирский электротехнический завод" (АЭТЗ), г.Армавир |
Трансформаторы тока ТОП-0,66 предназначены для масштабного преобразования тока и передачи сигнала измерительной информации измерительным приборам в установках переменного тока частотой 50 Гц для работы в закрытых неотапливаемых помещениях.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 57218-14 |
| Действует | по 23.04.2019 |
| Наименование | Трансформаторы тока |
| Модель | ТОП-0,66 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 2a826377-59e3-338c-4c9a-d247c67d6bf7 |
| Год регистрации | 2014 |
| Общие данные | |
|---|---|
| Класс СИ | 34.01.01 |
| Год регистрации | 2014 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | 23.04.2019 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 511 п. 14 от 23.04.2014 |
Производитель / Заявитель
ОАО "Армавирский электротехнический завод", г.Армавир
Россия
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.217-2003 |
| Межповерочный интервал / Периодичность поверки |
8 лет
|
| Зарегистрировано поверок |
8727
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 8668 (99%) |
| Неуспешных поверок (СИ непригодно) | 59 (1 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
57218-14: Описание типа
2017-57218-14.pdf
|
Скачать | 166 КБ | |
|
57218-14: Методика поверки
2022-mp57218-14.pdf
|
Скачать | 68.3 КБ |
Описание типа
Назначение
Трансформаторы тока ТОП-0,66 (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты на номинальное напряжение 0,66 кВ.
Описание
Принцип действия трансформаторов электромагнитный. Трансформаторы состоят из магнитопровода с первичной и вторичной обмотками, разделенных изоляцией и размещенных в корпусе.
Трансформаторы тока ТОП-0,66 имеют многовитковую вторичную обмотку, потенциальный (дополнительный) вывод от первичной обмотки для присоединения контактов напряжения приборов учета электрической энергии (счетчиков), а также крышку, закрывающую выводы и позволяющую установить контрольную пломбу. Трансформаторы тока ТОП-0,66-М имеют дополнительные отверстия в первичной обмотке для этих же целей.
Трансформаторы тока ТОП-0,66 являются опорными и крепятся к заземленным конструкциям изделий потребителей с помощью фланцев.
Трансформаторы изготавливаются без заземляющего зажима.
Климатическое исполнение У3 по ГОСТ 15150-69.
Структура условного обозначения трансформаторов тока ТОП-0,66 представлена на рисунке 1.
ТОП - Х - ХХ Х/Х - ХХ
Климатическое исполнение и категория размещения по ГОСТ _______________15150-69___________ Номинальный вторичный ток, А _________Номинальный первичный ток, А _____________________Класс точности________ __________________Номинальное напряжение, кВ
Обозначение трансформатора
(опорный, в пластмассовом
корпусе)
Рисунок 1

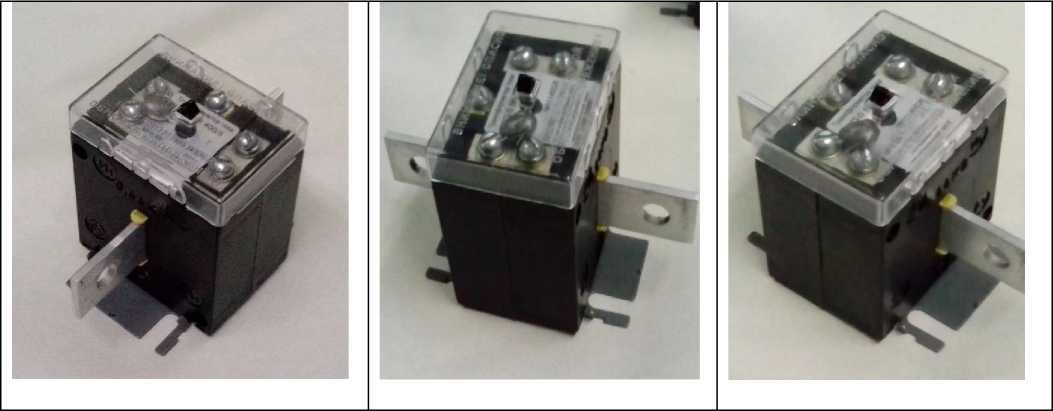

Общий вид трансформаторов ТОП-0,66 представлен на рисунке 2.
В целях предотвращения несанкционированного доступа к внутренним частям прибора, осуществляется пломбирование корпуса трансформаторов в виде навесной пломбы, закрепляемой на специальных проушинах корпуса. Пломбирование осуществляется после поверки трансформаторов.

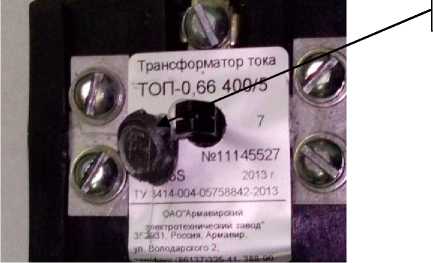

Схема пломбировки от несанкционированного доступа (А) представлена на рисунке 3.
Рисунок 2
А
Рисунок 3
Технические характеристики
Таблица 1 - Метрологические и технические характеристики
|
Наименование характеристики |
Значение | |||||||||||||
|
Номинальное напряжение трансформатора, кВ |
0,66 | |||||||||||||
|
Частота переменного тока, Гц |
50 | |||||||||||||
|
Номинальный первичный ток, А |
5 |
10 |
15 |
20 |
30 |
40 |
50 |
75 |
100 |
150 |
200 |
250 |
300 |
400 |
|
Номинальный вторичный ток, А |
5 | |||||||||||||
|
Класс точности |
0,5 и 0,5S | |||||||||||||
|
Номинальный коэффициент безопасности вторичной обмотки (для измерений) |
4 |
4 |
5 |
5 |
5 |
4 |
4 |
5 |
4 |
6 |
4 |
6 |
7 |
7 |
|
Номинальная вторичная нагрузка, В^А с коэффициентом мощности cosф=0,8 |
5 | |||||||||||||
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более (высота х длинах ширина) |
126x73x95 |
|
Масса трансформатора, кг, не более |
0,7 |
|
Средняя наработка на отказ, ч |
100000 |
|
Средний срок службы, лет |
25 |
Знак утверждения типа
наносится на корпус трансформатора (при его литье) и на титульные листы руководства по эксплуатации и паспорта типографским способом.
Комплектность
Таблица 2 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор тока ТОП-0,66 |
- |
1 шт. |
|
Руководство по эксплуатации * |
ЕВЦИ.671211.001 РЭ |
1 экз. |
|
Паспорт |
- |
1 экз. |
|
Коробка упаковочная |
- |
1 шт. |
|
где * - допускается поставлять по согласованию с потребителем по одному экземпляру на партию | ||
Поверка
осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки: трансформатор тока измерительный лабораторный ТТИ-5000.5 (рег. № 27007-04); прибор сравнения КНТ-03 (рег. № 24719-03); магазин нагрузок МР 3027 (рег. № 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде навесной пломбы наносится на корпус трансформатора и в виде оттиска поверительного клейма - в паспорт.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 7746-2001 Трансформаторы тока. Общие технические условия
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
ГОСТ 8.550-86 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока
ТУ 3414-004-05758842-2013 Трансформаторы тока типа ТОП-0,66. Технические условия
